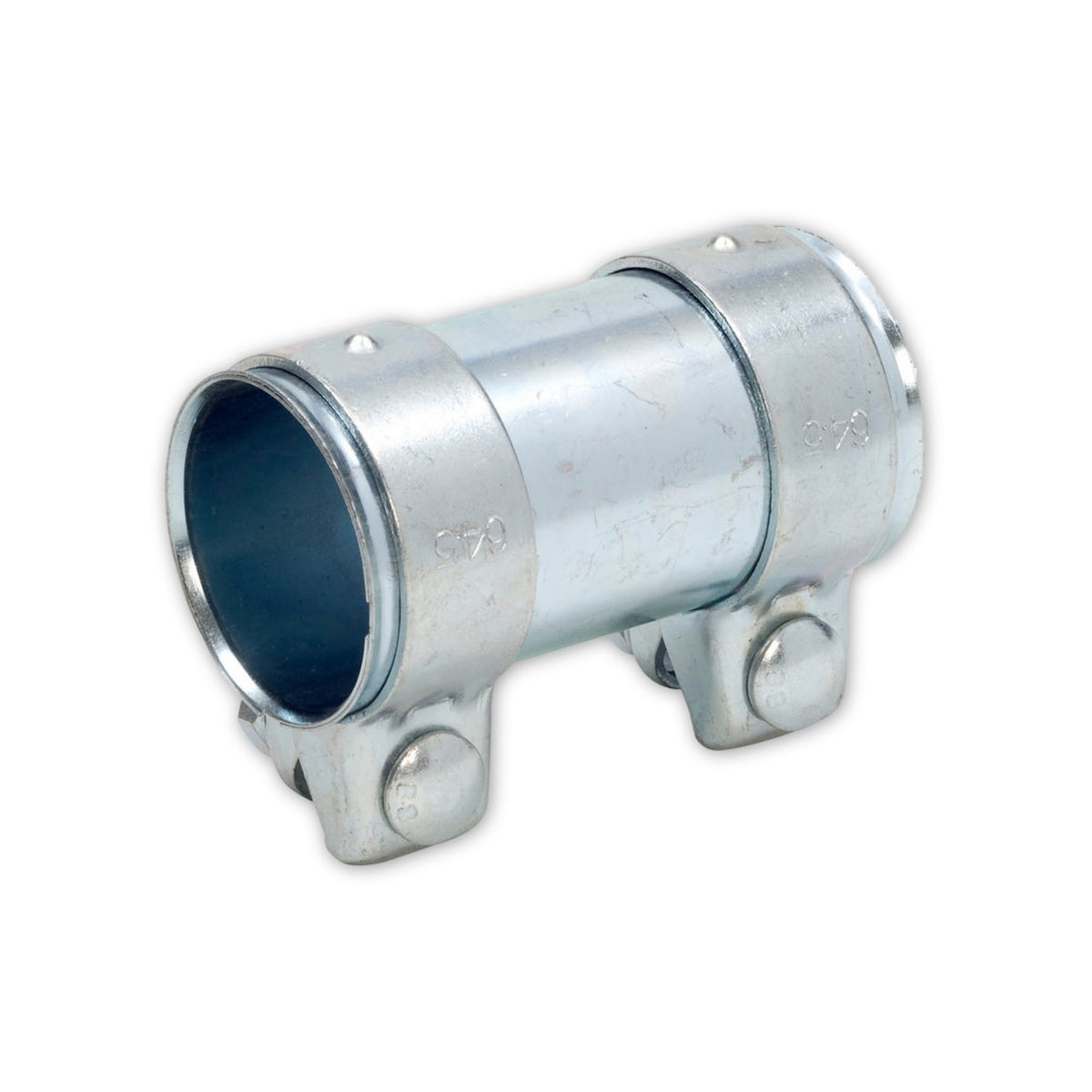

Kfz-Rohrverbinder für Auspuffanlagen, Stahl verzinkt, Bolzen 10 mm

Die Schellen kommen schon montiert mit

Ein Rohrverbinder für die Abgasseite arbeitet nicht für sich allein: Erst die Schellen darauf bringen ihn auf Maß. Bei dieser Ausführung liegen die beiden Schellen nicht lose bei, sondern sitzen bereits auf dem Verbinder, samt Schrauben der Größe M10. Was zum Verbinden zweier Rohrenden einer Schalldämpferanlage gehört, kommt damit in einem Stück an die Einbaustelle.

Die Größe nennt erst den Durchmesser, dann die Länge

Zwei Zahlen führt die Auswahl: vorn das Nennmaß des Rohres, dahinter die Länge des Verbinders. Die zweite Zahl sagt, über welche Strecke das Bauteil die beiden Rohrenden fasst und wie viel gerades Rohr an der Einbaustelle dafür frei liegen muss. Neben dem Nennmaß führt jede Ausführung außerdem einen kleinsten und einen größten Durchmesser, die drei Millimeter auseinanderliegen und das Nennmaß einschließen.

Was an diesem Verbinder aus Stahl besteht

• Vormontierte Schellen: Die Spannteile gehören zur Lieferung und werden nicht gesondert dazubestellt.
• Zwei Kennzahlen an der Schraube: Die genannte Festigkeitsklasse besteht aus zwei durch einen Punkt getrennten Zahlen. Die linke steht für ein Hundertstel der Nennzugfestigkeit, hier 800 N/mm², die rechte für das Zehnfache des Verhältnisses von Streckgrenze zu Zugfestigkeit, hier 640 N/mm² Mindeststreckgrenze.
Beide Kennzahlen gelten dem Verbindungselement, nicht der fertigen Rohrverbindung.
• Mutter aus demselben Werkstoff: Für die Mutter ist ebenfalls Stahl genannt. Mutter und Schraube gleicher Festigkeitsklasse lassen sich gemeinsam bis zur Streckgrenze der Schraube belasten, ohne dass die Mutter Schaden nimmt.

Häufige Fragen

Was besagen der kleinste und der größte Durchmesser?

Beide Zahlen stehen je Ausführung nebeneinander, liegen drei Millimeter auseinander und schließen das Nennmaß ein. Was genau sie am Bauteil bezeichnen, führt die Bauartbeschreibung nicht aus. Aus der Spanne folgt deshalb kein Bereich, in dem jedes Rohr gefasst würde.

Was folgt daraus, dass der Verbinder nicht typgebunden ist?

Der Zusatz steht neben der Angabe zum passenden Fahrzeughersteller und betrifft allein die Bindung an einen Fahrzeugtyp. Eine Eignung für ein bestimmtes Fahrzeug, eine bestimmte Anlage oder eine bestimmte Einbaustelle folgt daraus nicht; maßgeblich bleiben die Vorgaben für das jeweilige Fahrzeug.

Gehört ein solcher Verbinder auch an andere Rohre?

Genannt ist allein das Verbinden von Rohren einer Schalldämpferanlage am Fahrzeug. Für tragende Rohrkonstruktionen wie Geländer, Gerüste oder Tragwerke ist die Ware hier nicht ausgewiesen, ebenso wenig für Abgasleitungen von Feuerstätten, für Schornsteine und für Lüftungs-, Druckluft-, Gas-, Heizungs- oder Trinkwasserleitungen. Unter derselben Bezeichnung führt der Handel auch Verbinder für solche Zwecke.
