Kfz-Schlauchverbinder gerade, Kunststoff

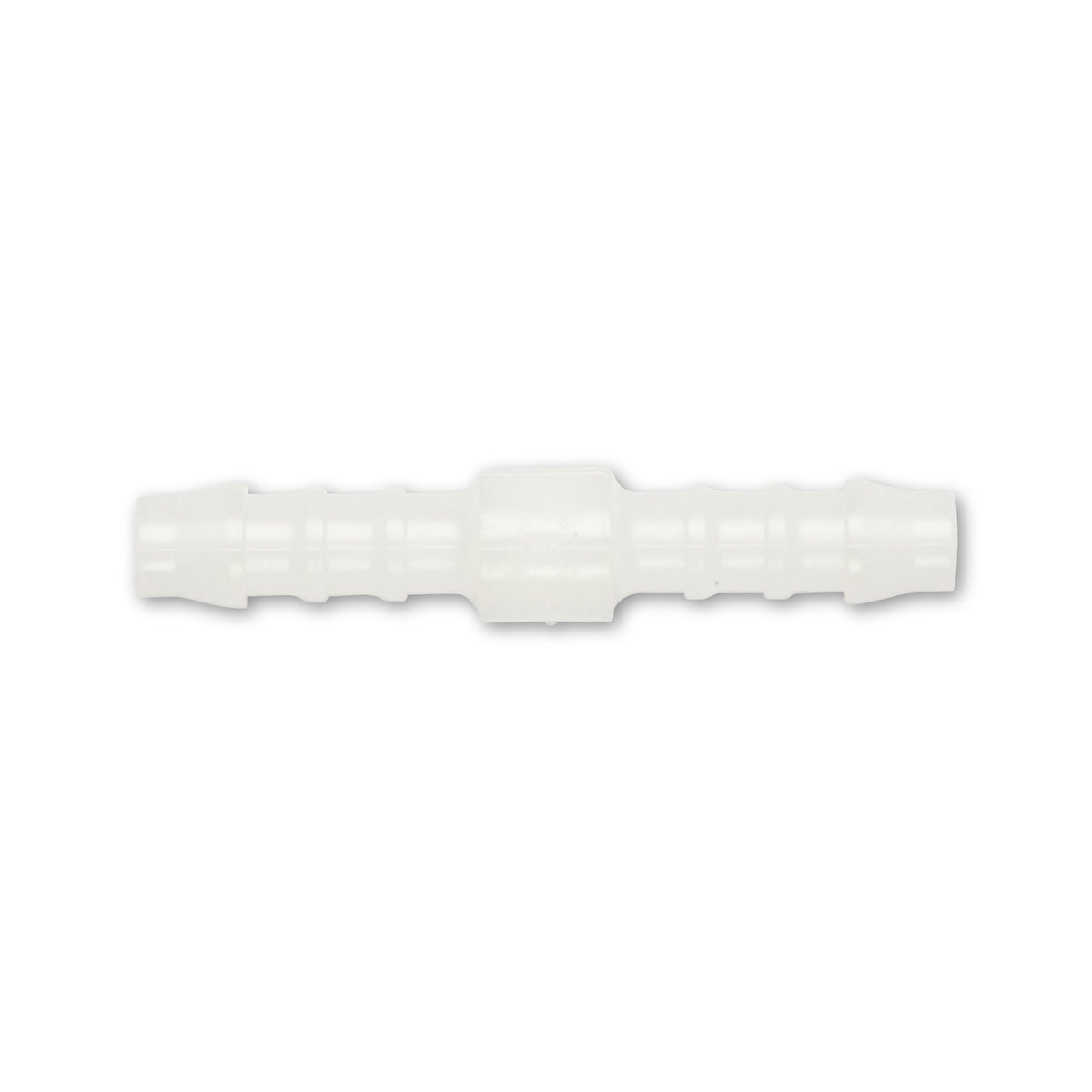

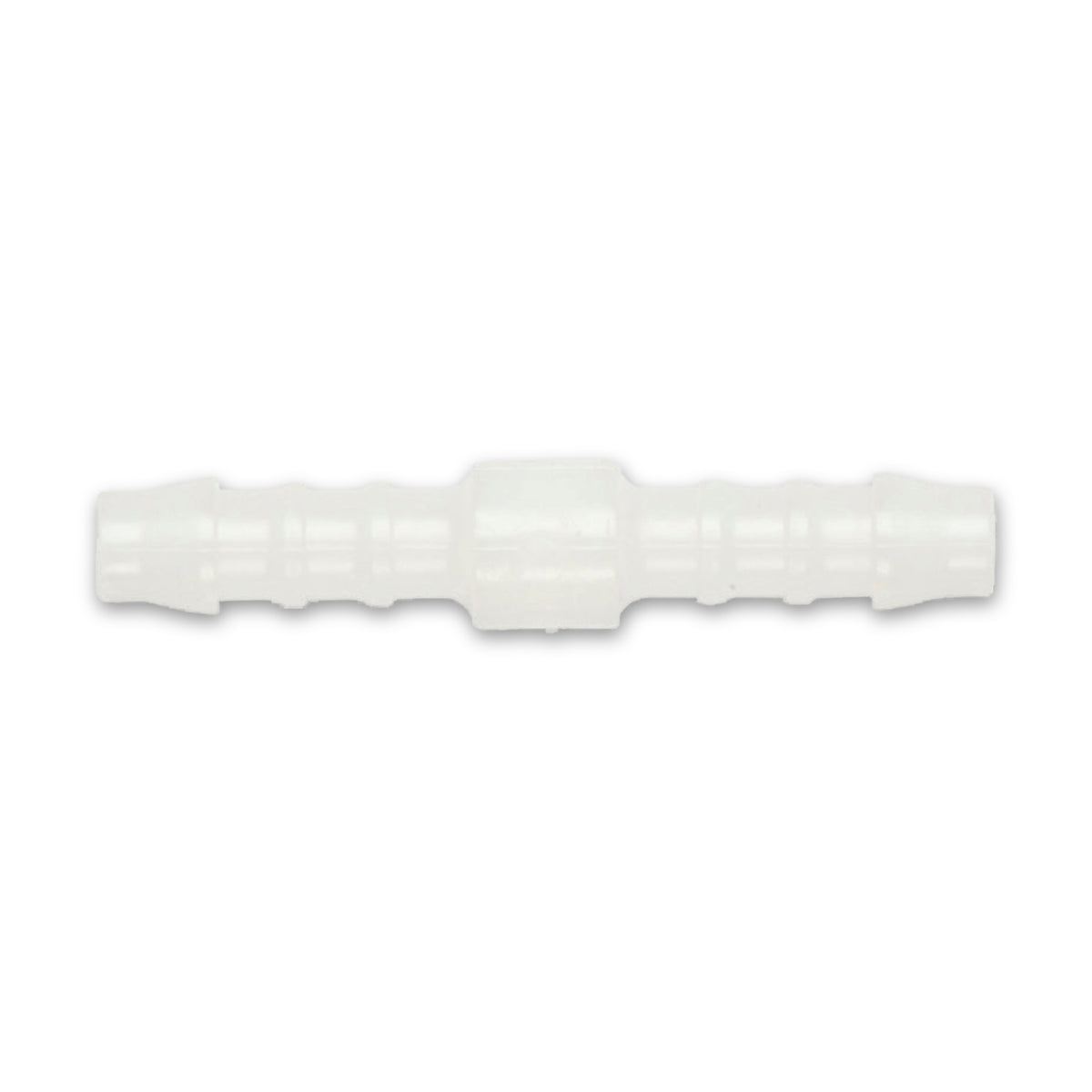

Der gerade Schlauchverbinder aus Kunststoff schließt eine durchtrennte Schlauchleitung wieder oder verlängert sie: Zwei Schlauchenden werden auf die beiden Anschlussenden des Formteils geschoben. Gewählt wird nach dem Innendurchmesser des vorhandenen Schlauchs; die Ausführungen sind nach dem Nenndurchmesser gestaffelt. Laut Hersteller ist der Verbinder beständig gegen E10, Biodiesel, Kraft- und Schmierstoffe, Aceton und Bremsflüssigkeit.

Schlauchleitung reparieren oder verlängern

Ein gerader Verbinder führt eine Leitung fort, statt sie abzuzweigen oder auf einen anderen Durchmesser zu bringen. Bei Verbindern dieser Bauart tragen die Anschlussenden ein Rillen- oder Tannenbaumprofil. Die Rippen sind widerhakenartig geformt: Beim Aufschieben setzen sie dem Schlauch wenig Widerstand entgegen, gegen die Zugrichtung halten sie ihn fest. Üblich ist diese Bauart in der Kfz-Werkstatt, an Motorrädern und Kleinmotoren sowie im Modellbau.

Jedes Schlauchende mit einer Schelle sichern

Das Rippenprofil allein reicht nicht aus: Unter Druck oder Zug kann ein nur aufgesteckter Schlauch abrutschen. Jedes aufgeschobene Ende wird deshalb mit einer Schlauchschelle gesichert, je Verbindung also mit zwei Schellen. Schlauchschellen gehören nicht zum Lieferumfang und werden passend zum Schlauch gesondert gewählt.

Die Größe folgt dem vorhandenen Schlauch

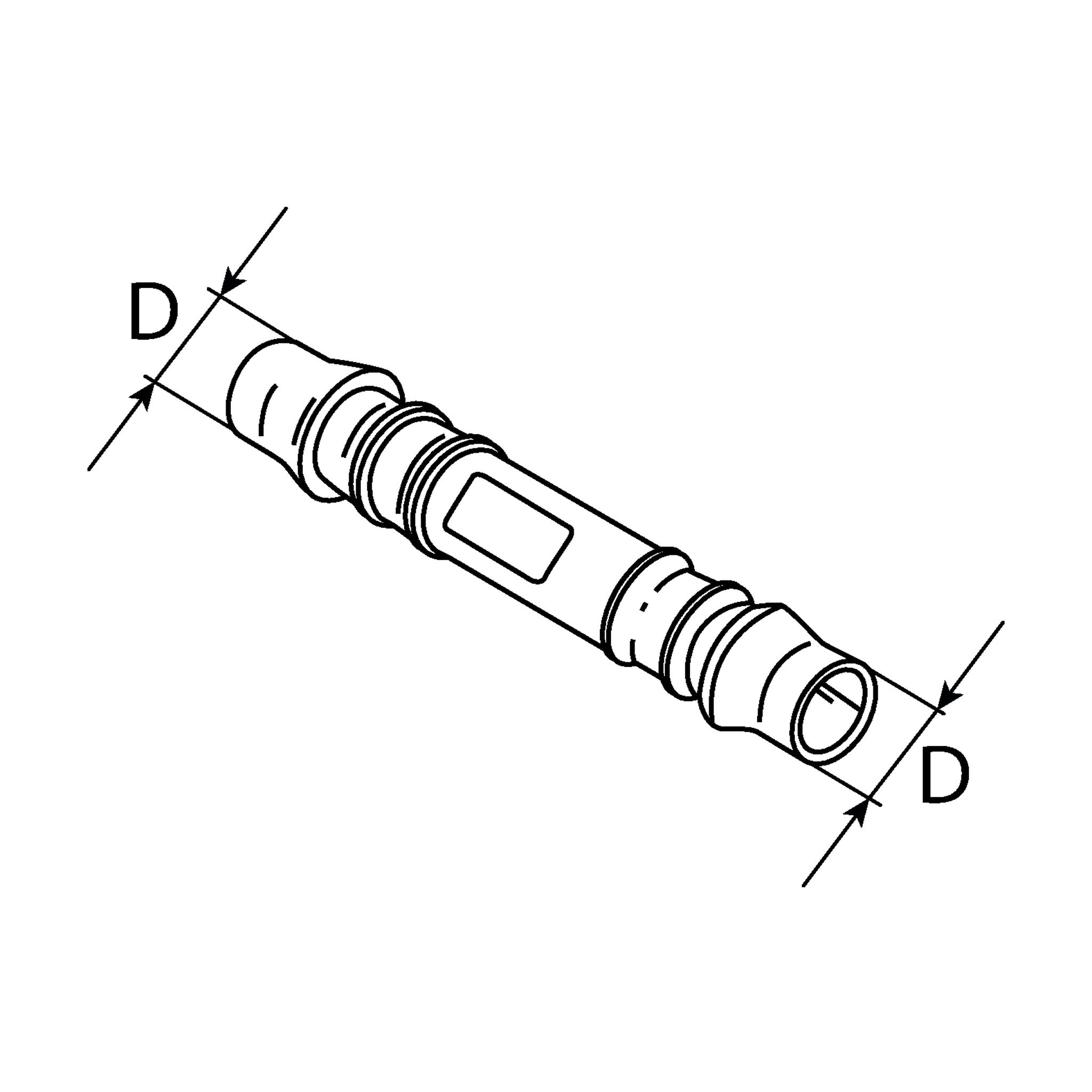

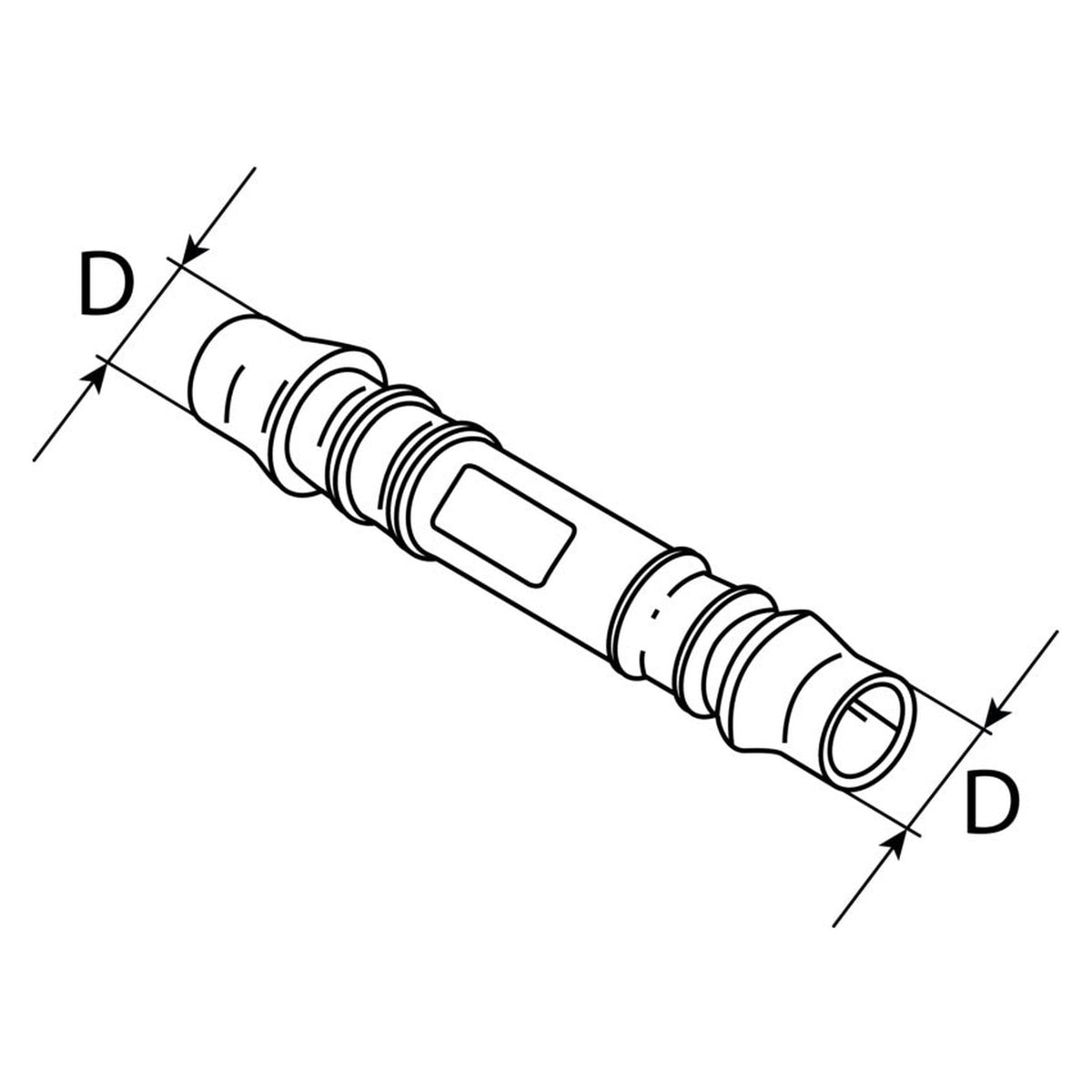

Das Auswahlmaß ist der Innendurchmesser des Schlauchs. Bei Verbindern dieser Bauart muss der an den Rippen gemessene Außendurchmesser etwas über dem Schlauchinnendurchmesser liegen, damit der Schlauch unter Vorspannung sitzt.

Häufige Fragen

Welche Größe passt zu meinem Schlauch?

Die Größe richtet sich nach dem Innendurchmesser Ihres Schlauchs, den Sie am Schlauchende messen. Der Schlauch sollte sich mit spürbarem Widerstand über die Rippen schieben lassen und danach straff sitzen.

Brauche ich Schlauchschellen, und sind sie dabei?

Ja, jedes aufgeschobene Ende wird mit einer Schlauchschelle gesichert, und die Schellen sind nicht im Lieferumfang. Die passende Schelle richtet sich nach Schlauch und Einbaustelle. Die Schellengröße richtet sich nach dem Außendurchmesser des Schlauchs.

Lassen sich zwei unterschiedlich weite Schläuche verbinden?

Für den Übergang von einer Weite auf eine andere gibt es eine eigene Bauform, den Reduzierstutzen. Der gerade Verbinder führt eine Leitung fort.

Kann ich ihn in einer Kraftstoffleitung im Fahrzeug einsetzen?

Laut Hersteller ist der Verbinder beständig gegen E10, Biodiesel sowie Kraft- und Schmierstoffe. Ob die Verbindung an Ihrer Einbaustelle zulässig ist, beurteilt im Zweifel eine Fachwerkstatt. Sie kann auch die Lage der Leitung am Fahrzeug bewerten.

Ist der Verbinder für Bremsleitungen geeignet?

Nein, für Bremsleitungen und andere Bauteile der Bremsanlage ist er nicht freigegeben. Die Angabe zur Bremsflüssigkeit ist eine Beständigkeitsangabe; verwendet werden dort Bauteile, die ausdrücklich für Bremsanlagen vorgesehen sind.
