Kfz-Schlauchverbinder Y-Reduzierstutzen, Kunststoff

Ein Y-Stutzen teilt die Schlauchleitung in zwei Wege

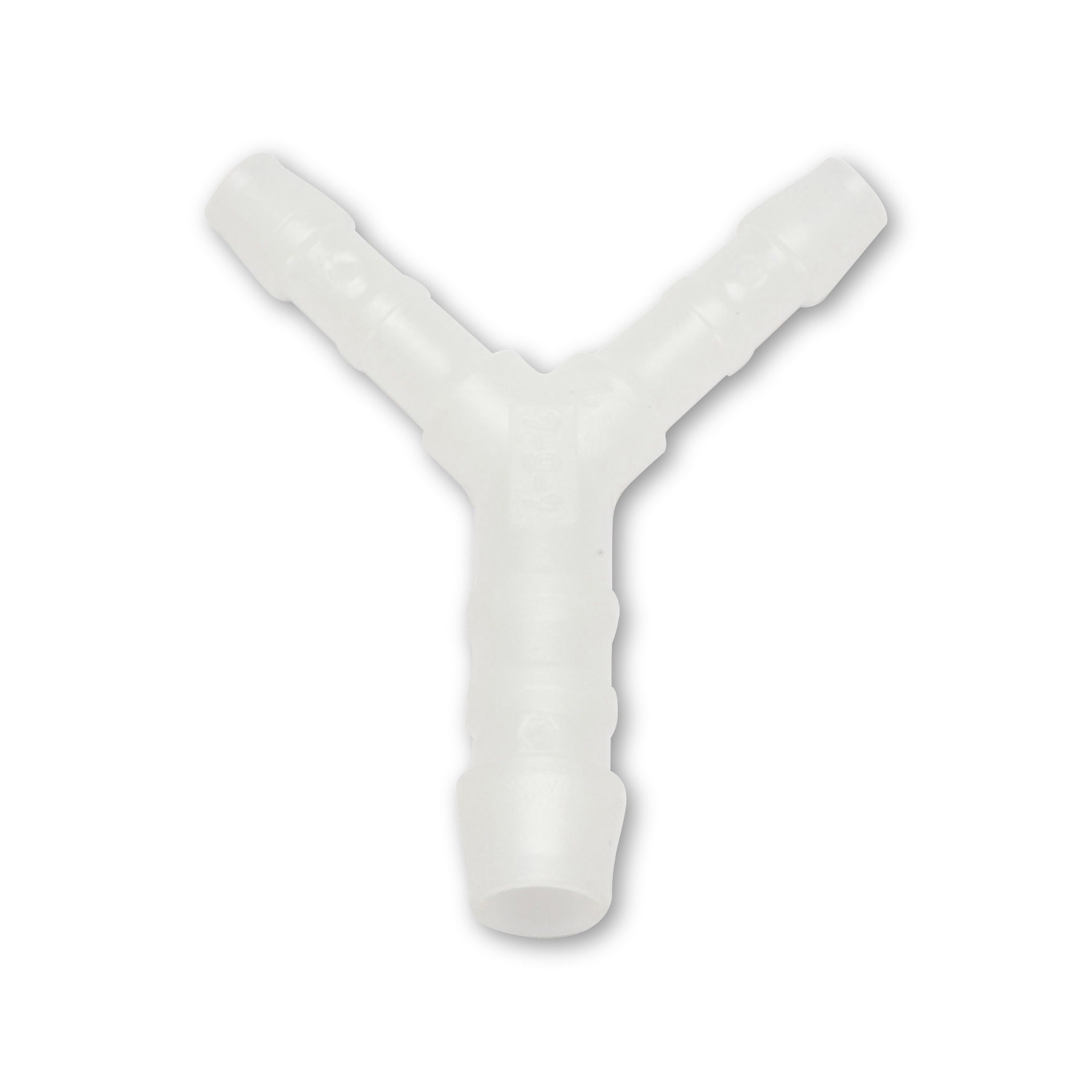

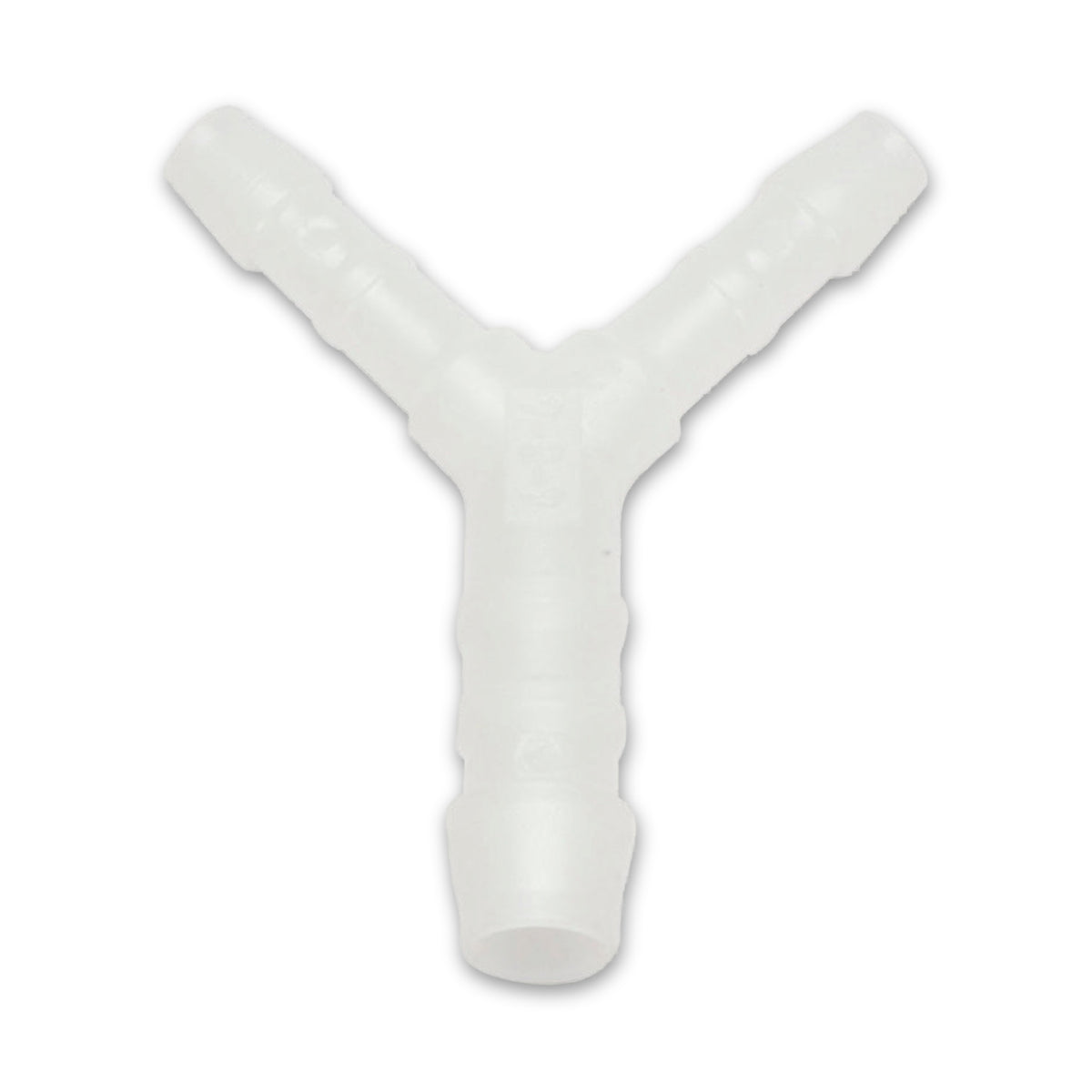

Der Y-Reduzierstutzen aus Kunststoff verbindet drei Schlauchenden: Eine Leitung wird abgezweigt, die Anschlüsse haben nicht alle dasselbe Maß. Die Ausführung ist als 4 / 6 / 4 mm bezeichnet. Er kommt zum Einsatz, wo ein Weg auf einen anderen Schlauchdurchmesser gebracht werden soll.

Rippen halten das aufgeschobene Schlauchende

Die drei Anschlüsse sind gerippt (Tannenbaumprofil). Die schräg gestellten Rippen lassen das Schlauchende leicht aufgleiten und greifen bei Zug in den Schlauch. Ein nur aufgestecktes Ende kann unter Druck oder Zug abrutschen; bei dieser Bauart gehört deshalb eine Schlauchschelle über dem aufgeschobenen Stück zur Verbindung.

Der Schlauchinnendurchmesser entscheidet über die Passung

Der Außendurchmesser an den Rippen muss etwas über dem Innendurchmesser des Schlauches liegen, denn daraus entsteht die Vorspannung, auf der eine dichtende Verbindung beruht.

Beständig gegen Kraftstoffe, Schmierstoffe und Bremsflüssigkeit

Laut Hersteller sind E10, Biodiesel, Kraft- und Schmierstoffe, Aceton und Bremsflüssigkeit als Beständigkeit angegeben. Ein Medium, das dort fehlt, ist nicht erfasst; die Liste ist keine Freigabe für einen bestimmten Einbau.

Einsatz an dünnen Schlauchleitungen in Kfz-Werkstatt und Instandhaltung

Stutzen dieser Art verzweigen üblicherweise dünne Leitungen, etwa Unterdruckschläuche, oder stellen sie auf einen anderen Durchmesser um. Die Schelle wird dabei zuerst auf den Schlauch gesetzt.

Wann der Stutzen nicht das Richtige ist

Für Bremsleitungen und die übrige Bremsanlage, Trinkwasser, Lebensmittelkontakt, Gas, Druckluft sowie Heizungs- und Sanitärinstallationen ist der Stutzen nicht bestimmt. Kunststoffsorte, Betriebsdruck und Temperaturbereich sind nicht angegeben.

Häufige Fragen

Woran erkenne ich vor dem Kauf, ob der Stutzen auf meinen Schlauch passt?

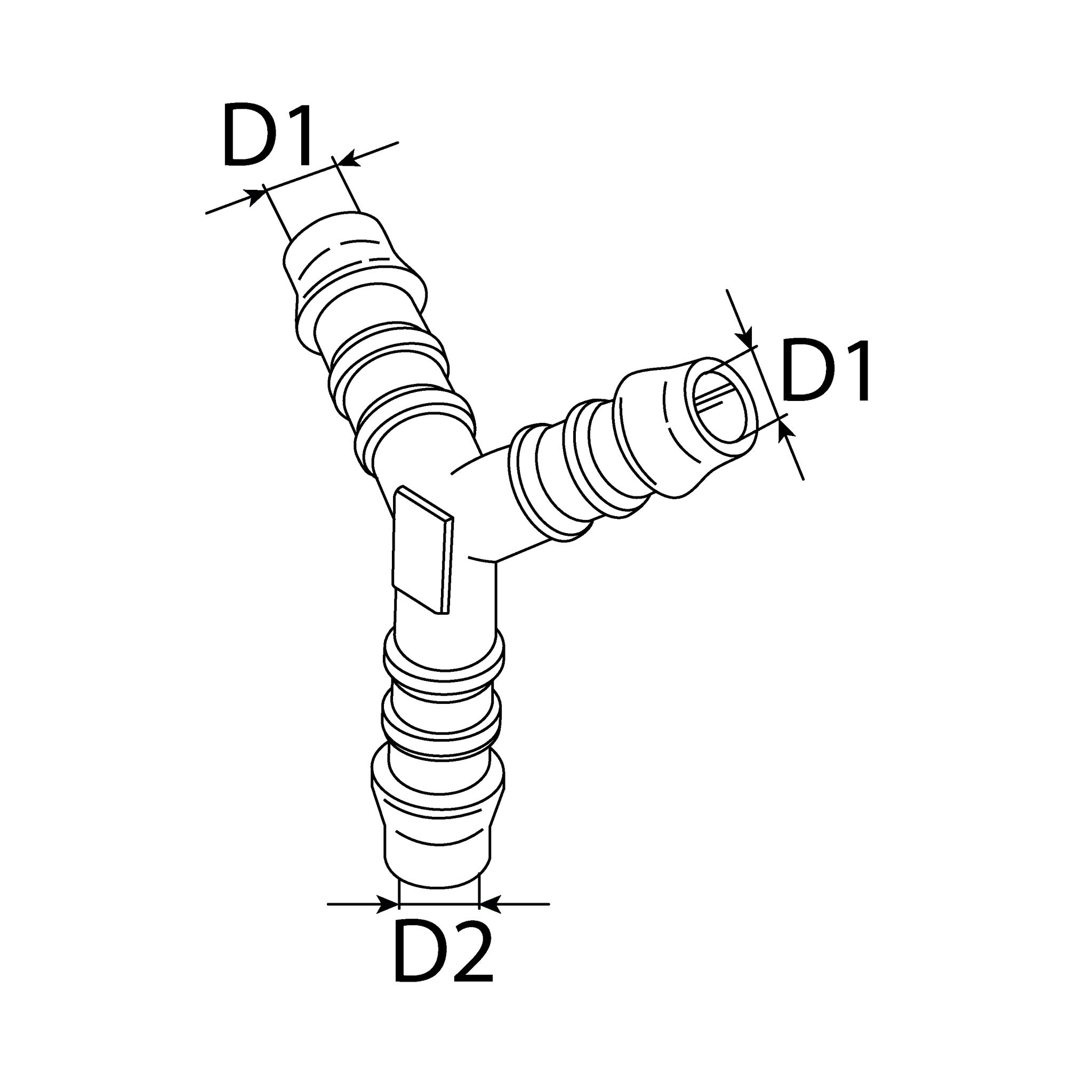

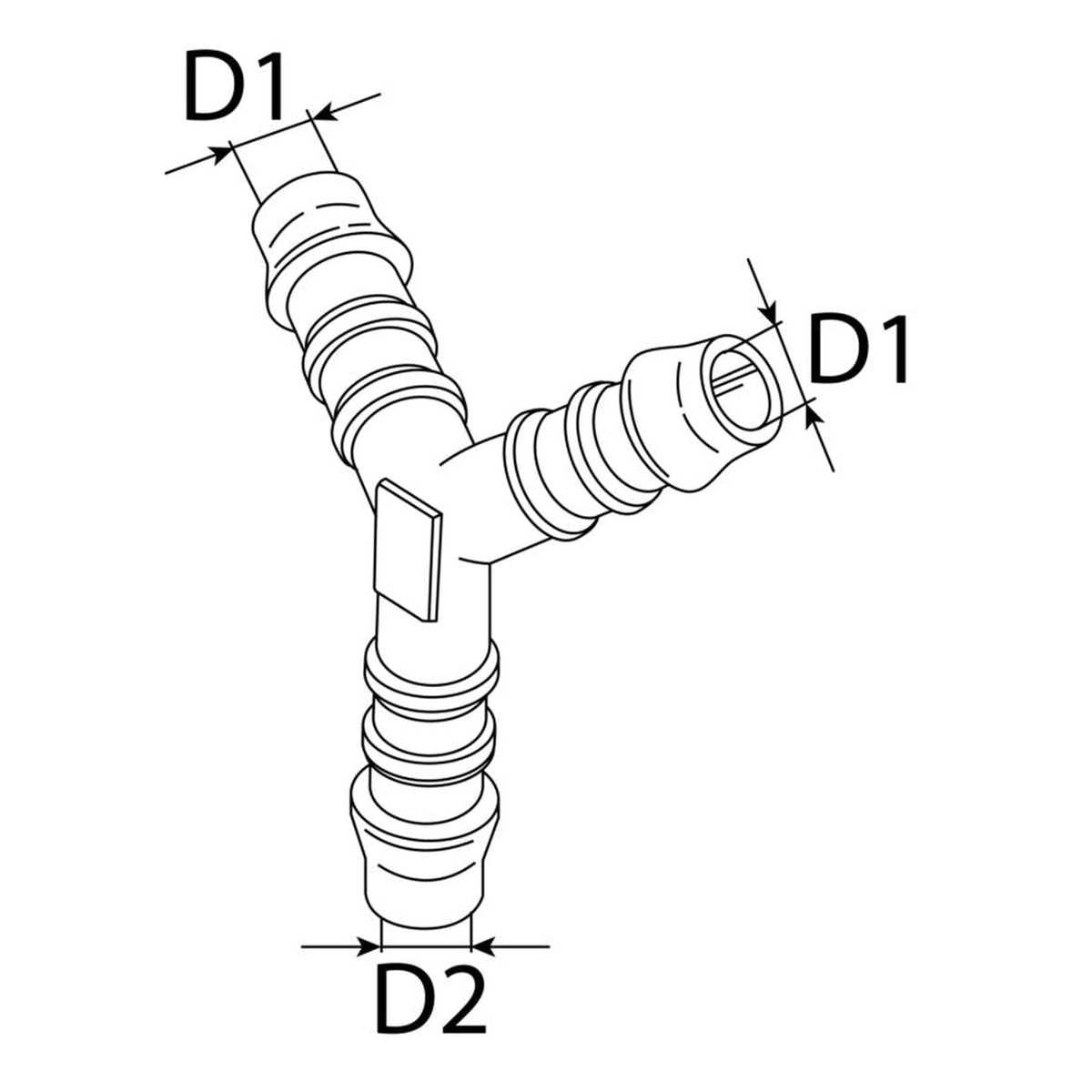

Messen Sie den Innendurchmesser des vorhandenen Schlauches. Der Stutzen passt, wenn der Außendurchmesser an seinen Rippen etwas darüber liegt. Welcher der drei Anschlüsse welches Maß der Bezeichnung 4 / 6 / 4 mm hat, ist nicht angegeben; wer sicher gehen will, fragt vor dem Kauf nach.

Welche Schlauchschelle brauche ich zur Sicherung?

Eine Schlauchschelle je aufgeschobenem Schlauchende, die separat zu besorgen ist. Sie wird über dem aufgeschobenen Stück angesetzt; die passende Größe richtet sich nach dem Schlauch, den Sie verwenden.

Kann ich den Stutzen in eine Kraftstoffleitung am Fahrzeug einbauen?

Nicht ohne Prüfung am Fahrzeug. Für Kraftstoffleitungen im Fahrzeug gelten eigene Vorschriften, auch wenn Kraftstoffe in der Beständigkeitsliste stehen. Ob eine Verbindung sie erfüllt, klärt die Fachwerkstatt am Fahrzeug.
