Kfz-Schmelzsicherung

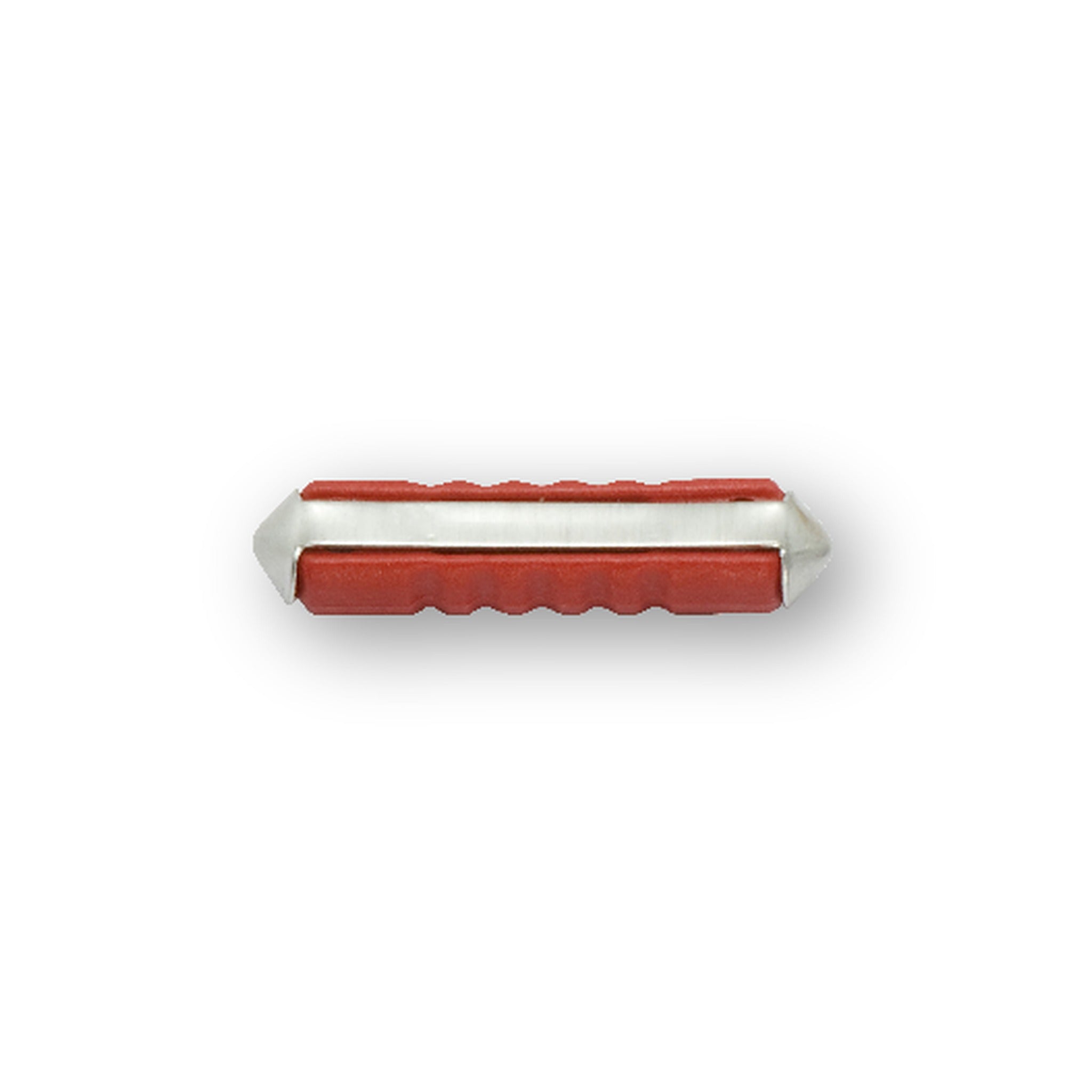

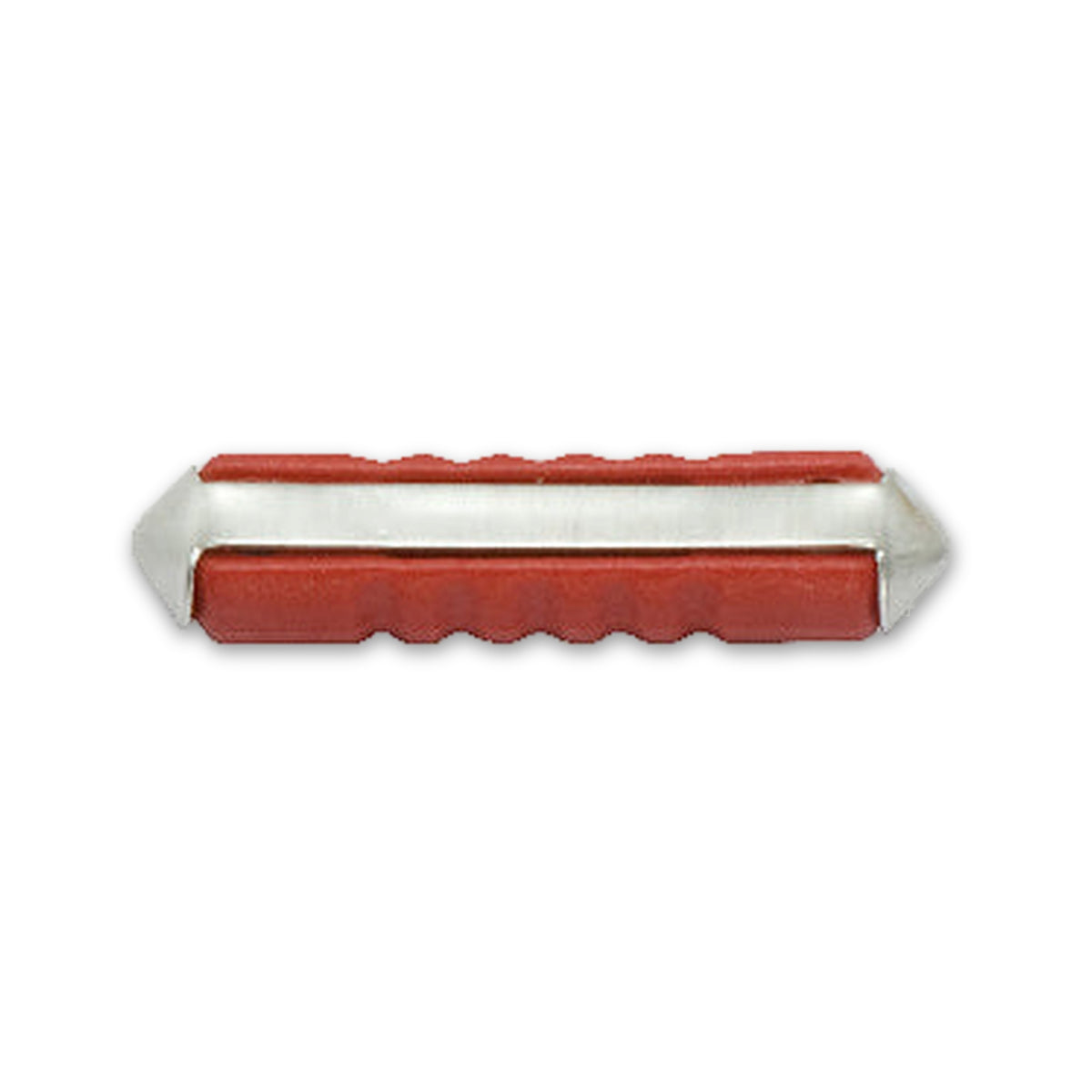

Die Kfz-Schmelzsicherung ist ein Überstromschutz für Stromkreise im Fahrzeug. Steigt die Stromstärke über einen festgelegten Wert, schmilzt der Schmelzleiter ab und der Stromkreis ist getrennt. Der Einsatz ist 6 mm breit und 25 mm lang, für 32 V angegeben und in den Stromwerten 5, 8, 16 und 25 A erhältlich.

Schützt die Leitung und zeigt den Ausfall am geschmolzenen Element

Im Bordnetz gilt als vorrangiges Schutzziel die Leitung: Sie kann bei Überlastung heiß werden und brennen. Die Einsätze sitzen im Sicherungskasten oder in einem Halter in der Leitung. Bei einer durchgebrannten Sicherung ist das Element geschmolzen oder gebrochen; vorgesehen ist dann der Austausch des Einsatzes.

Bauart und Maße zeigen, ob der Einsatz in den Halter gehört

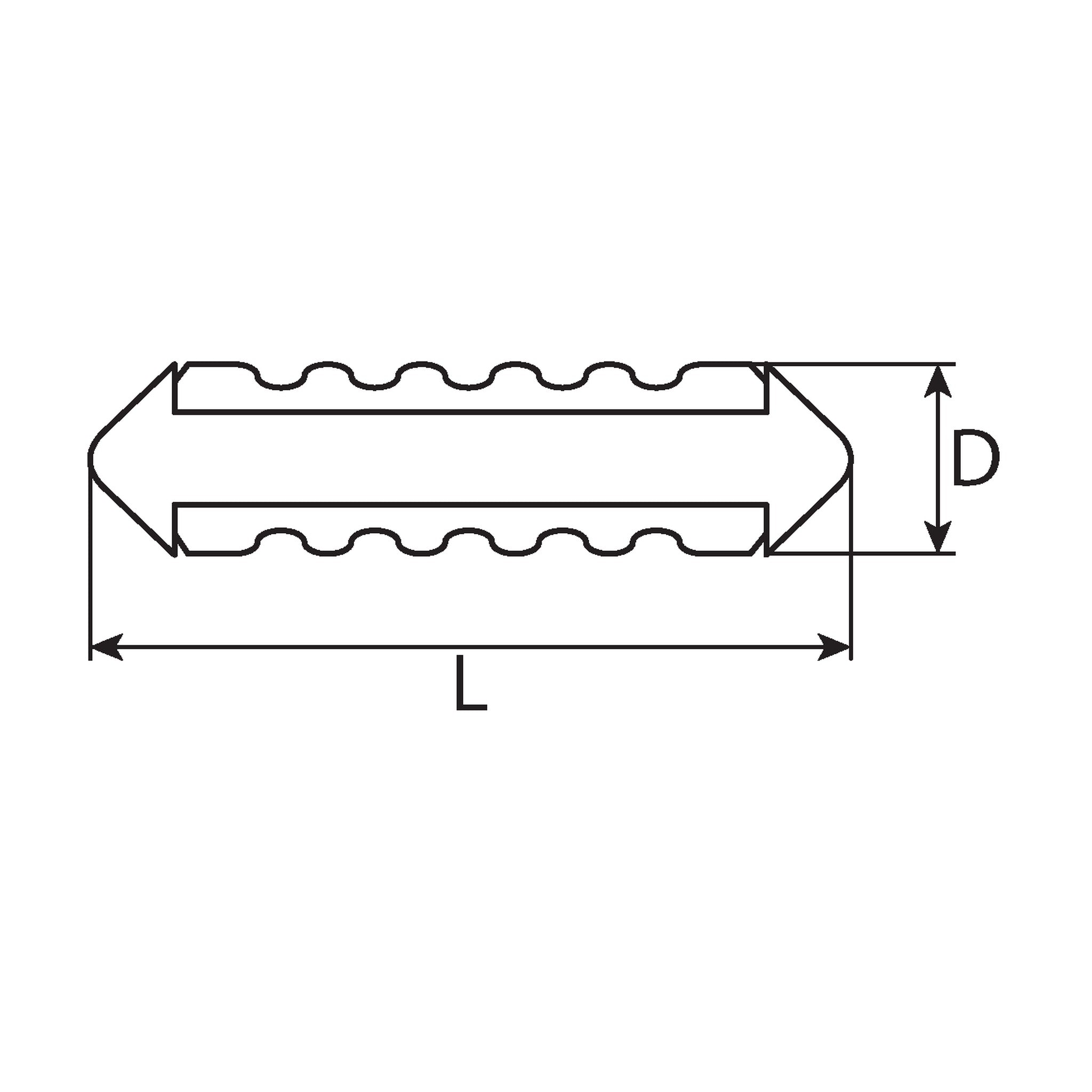

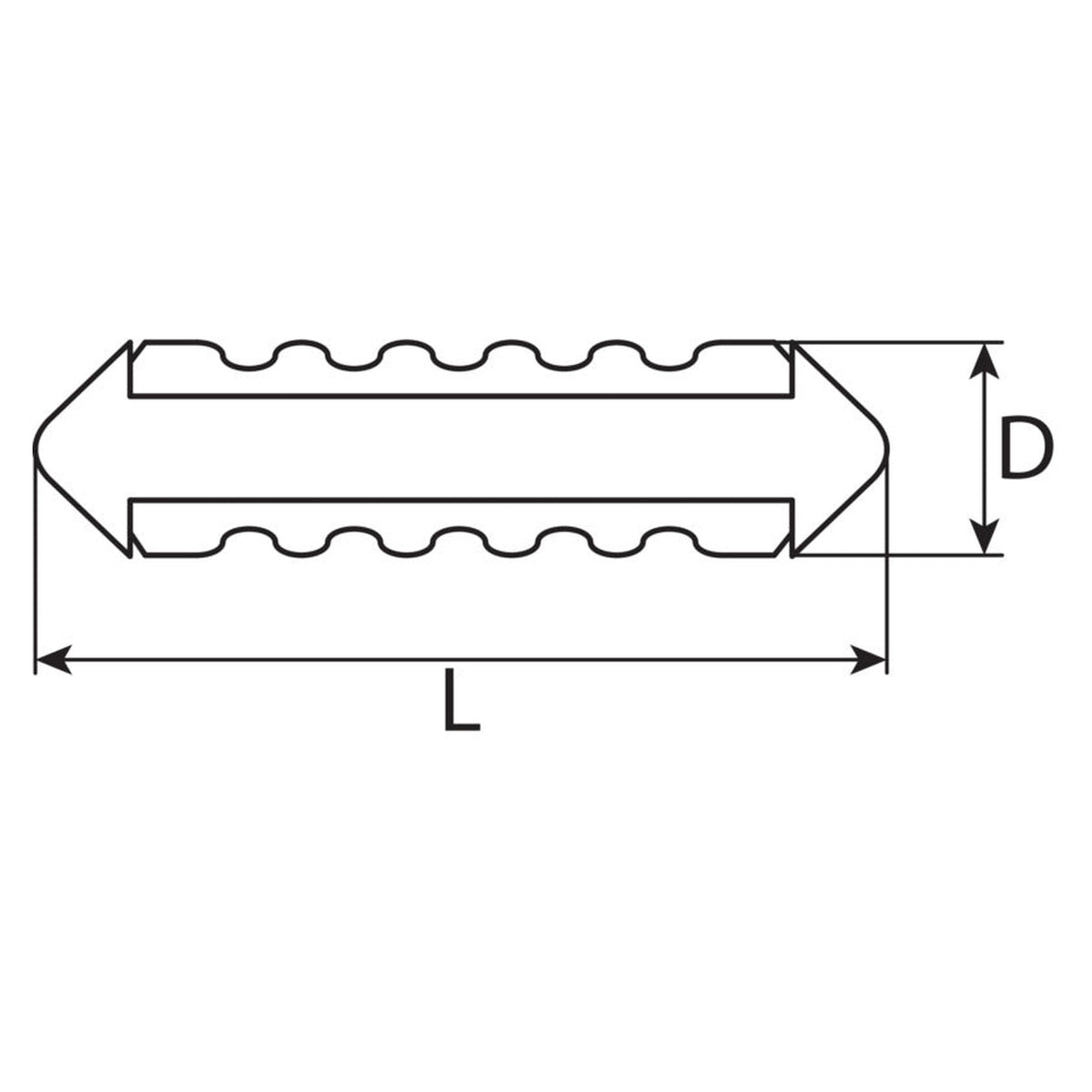

Die Bauart läuft unter den Schmelz- oder Torpedosicherungen. Der Einsatz gehört in Halter und Sicherungskästen für Torpedosicherungen; Breite 6 mm und Länge 25 mm helfen beim Vergleich mit dem ausgefallenen Einsatz. Glasrohrsicherungen, Flachstecksicherungen und Blocksicherungen sind andere Bauformen.

Einsatz in Werkstatt, Restaurierung und Landtechnik

Verwendet wird die Bauart in der Kfz-Werkstatt beim Tausch ausgefallener Einsätze, in der Restaurierung von Oldtimern und Pkw-Klassikern sowie in der Elektrik von Traktoren.

Häufige Fragen

Welchen Stromwert brauche ich für meine Einbaustelle?

Den Stromwert des Einsatzes, der dort ausgefallen ist. Maßgeblich sind die Unterlagen des Fahrzeugs oder des Geräts; ein Ersatz mit abweichenden Nennwerten kommt nicht in Frage.

Passt die Sicherung in meinen Sicherungshalter?

Sie passt in Halter für Torpedosicherungen mit 6 mm Breite und 25 mm Länge. Im Zweifel den ausgefallenen Einsatz neben den neuen halten und Form, Länge und Kontakte vergleichen.

Genügt die Farbe, um den Stromwert zu erkennen?

Bei dieser Bauart ja, über Bauarten hinweg nicht. Hier gehört zu jedem Stromwert eine Farbe: 5 A gelb, 8 A weiß, 16 A rot, 25 A blau. Rot steht bei anderen Bauarten etwa für 10 A bei Mini-Flachstecksicherungen. Maßgeblich ist der Stromwert, nicht die Farbe.

Reichen 32 V für mein Bordnetz?

Ja, für die üblichen 6-, 12- und 24-Volt-Bordnetze liegt die angegebene Nennspannung von 32 V darüber. Für 48-Volt- und Hochvoltnetze ist die Sicherung nicht angegeben; dort gelten die Vorgaben des Fahrzeugs.

Darf eine stärkere Sicherung oder ein Draht als Notlösung dienen?

Nein. Ein höherer Nennstrom kann Schäden und einen Brand nach sich ziehen, und Draht oder Aluminiumfolie sind auch für kurze Zeit unzulässig. Passend ist nur ein Einsatz mit den Nennwerten des ausgefallenen.
