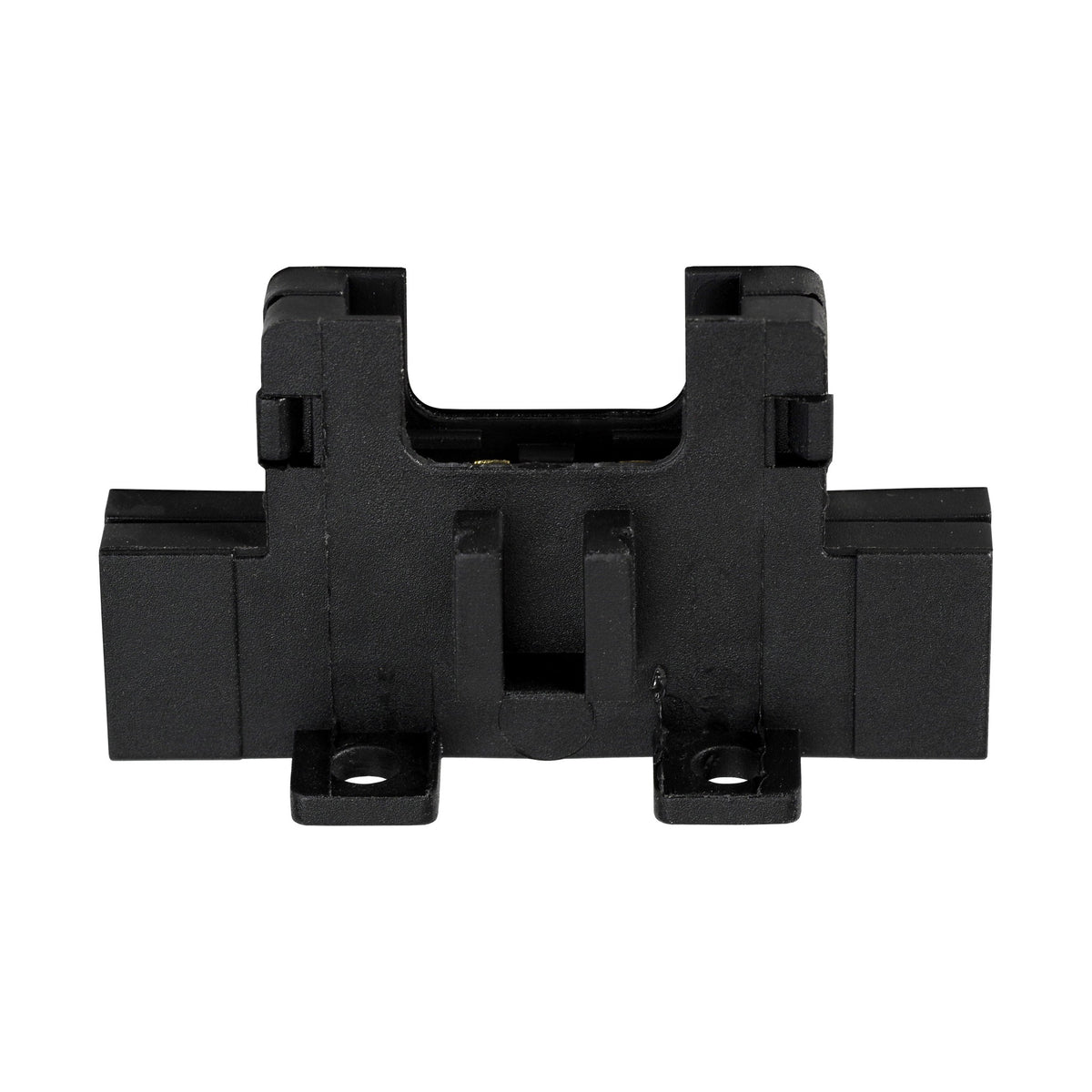

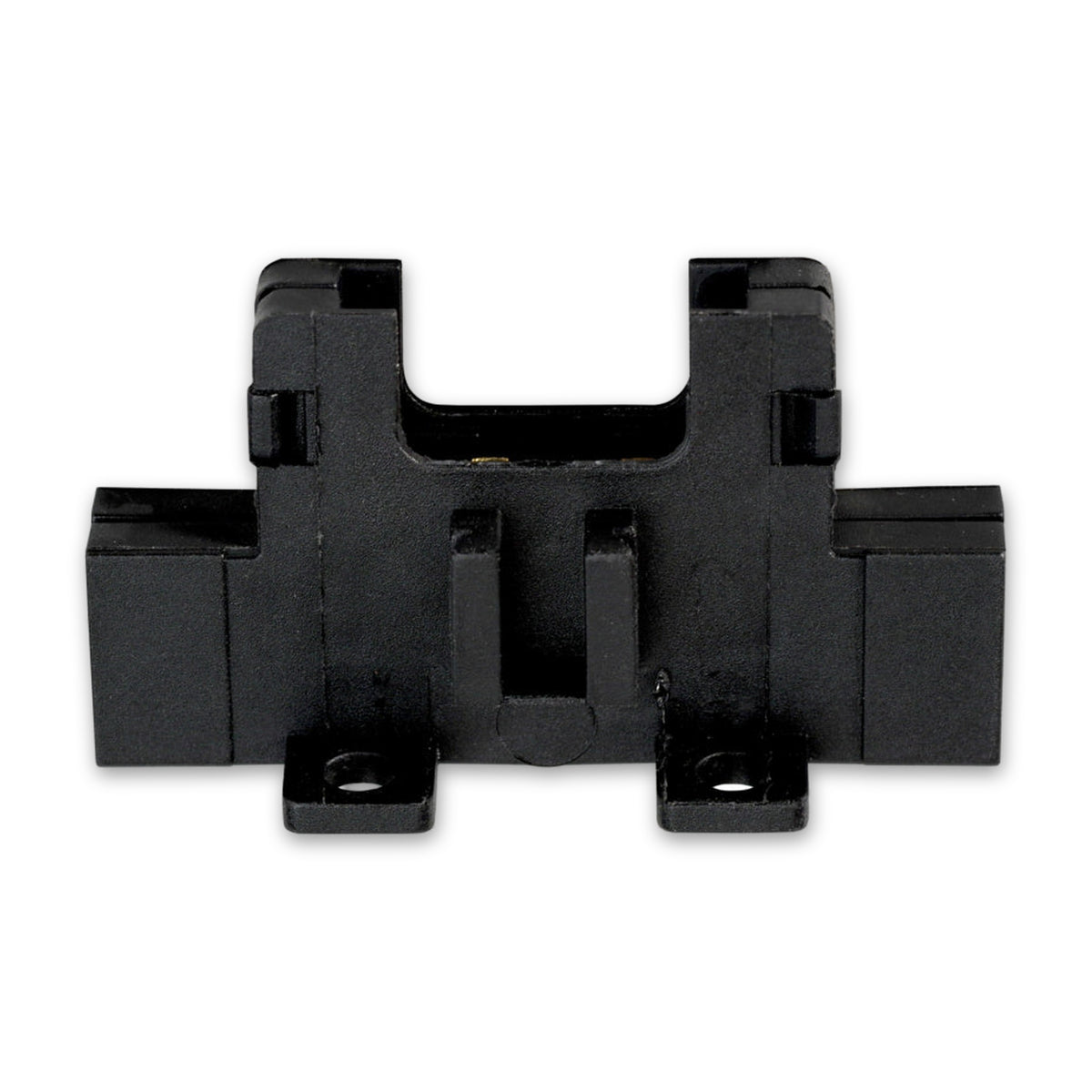

Kfz-Sicherungshalter für Flachstecksicherungen, 30 A

Der Kfz-Sicherungshalter nimmt eine Flachstecksicherung der Form C auf, der mittleren Baugröße, im Handel als Standard-Flachsicherung geführt (Kennung 3C). Er bindet sie über zwei seitliche Steckanschlüsse in eine Leitung ein. Die Anschlüsse sind für Flachsteckhülsen von 6,3 x 0,8 mm ausgeführt, die Leitung wird also gesteckt und nicht geschraubt. Angegeben ist der Halter für Leitungen von 2,50 bis 4,00 mm².

Der Einsatz lässt sich tauschen, die Leitung bleibt angeschlossen

Im Halter sitzt der Einsatz in der Aufnahme, die Leitungen bleiben auf den Steckanschlüssen. Zum Wechseln wird nur der Einsatz gezogen, die Verbindung zur Leitung muss dafür nicht gelöst werden.

Die 30 A sind die Grenze der Fassung, kein Wert für die Sicherung

Die angegebenen 30 A beschreiben, was der Halter selbst führen kann, und sind damit die Obergrenze. Welche Sicherung hineinkommt, bestimmt der Stromkreis: Der Nennstrom richtet sich nach der Leitung dahinter, denn die Sicherung soll diese Leitung vor Überlastung schützen, und er liegt nicht über den 30 A des Halters. Ein stärkerer Einsatz als vorgesehen verschiebt diese Grenze und kann einen Brand auslösen.

Wo Halter dieser Art üblicherweise gebraucht werden

• Kfz-Werkstatt: Ersatz einer beschädigten Sicherungsstelle in einer Leitung.
• Fahrzeugelektrik und Nachrüstung: eigene Absicherung für einen nachgerüsteten Verbraucher im Bordnetz.
• Caravan und Wohnmobil: zusätzliche Stromkreise im Bordnetz, die einzeln abgesichert werden.

Wann ein anderer Halter besser passt

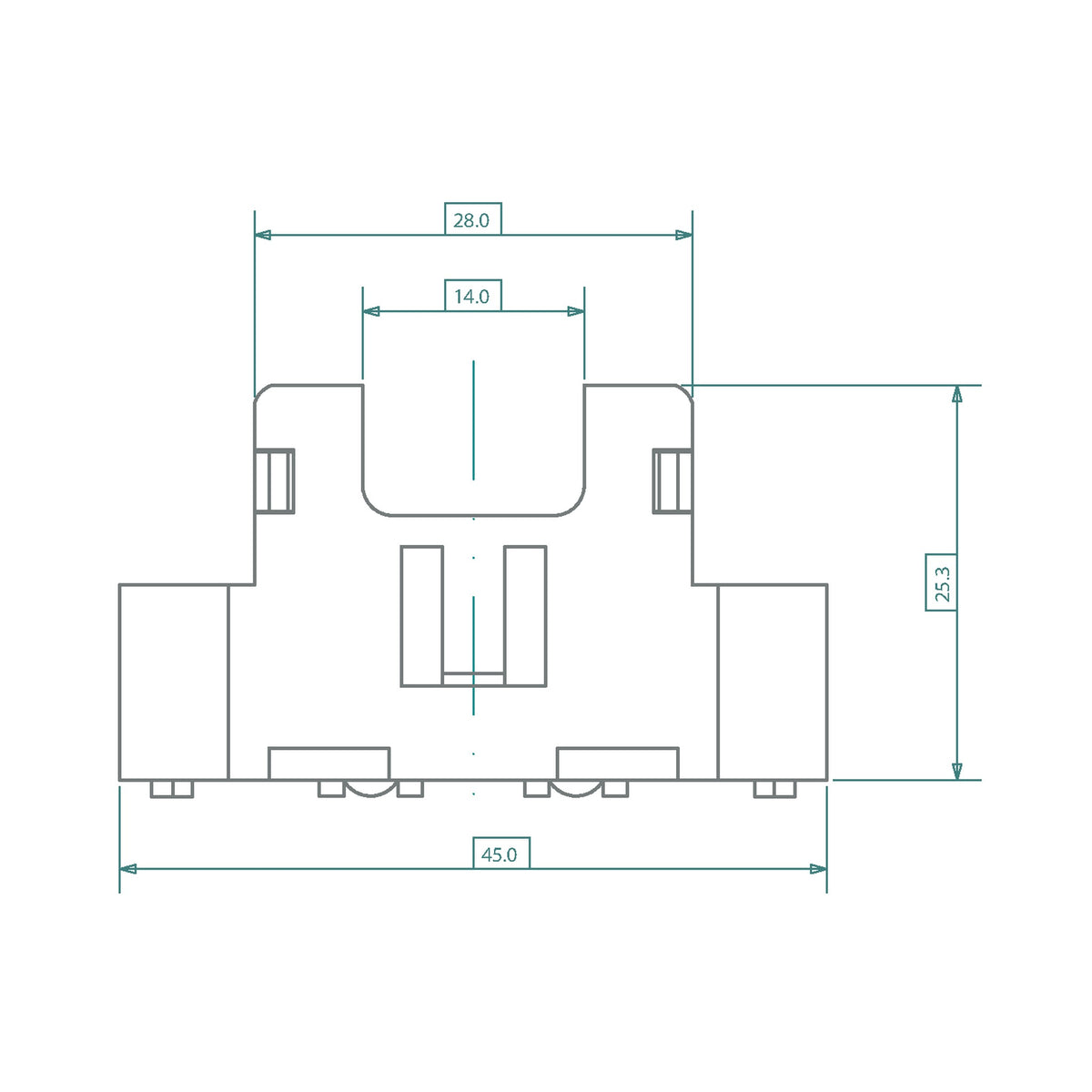

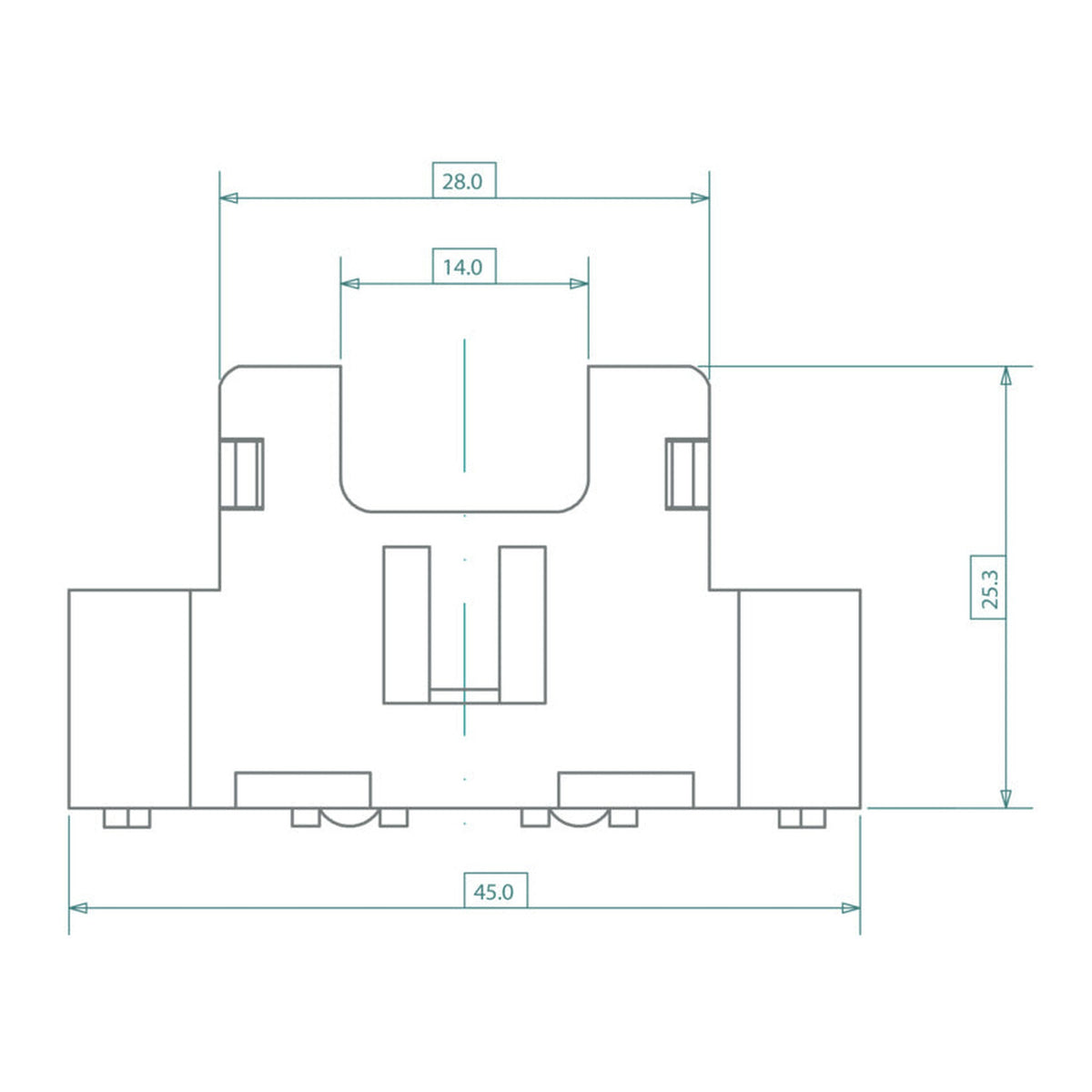

Die Steckanschlüsse und der Leitungsbereich sind das Auswahlmerkmal. Wer keine Flachsteckhülsen anquetschen will, wählt einen Halter mit angeschlagenem Kabel; den gibt es als eigenen Artikel. Entscheidend sind außerdem die Form der Flachsicherung und der Platz an der Einbaustelle, 45,0 mm in der Breite und 25,3 mm in der Höhe.

Häufige Fragen

Passt meine Flachsicherung in den Halter?

Ja, wenn es eine Flachsicherung der Form C ist, der mittleren Baugröße, im Handel auch Standard-Flachsicherung genannt. Maßgeblich ist die Baugröße, nicht die Farbe des Einsatzes. Der Sicherungseinsatz wird getrennt gewählt.

Welche Leitung und welche Hülsen brauche ich?

Leitungen von 2,50 bis 4,00 mm² und Flachsteckhülsen von 6,3 x 0,8 mm.

Nach welcher Zahl wähle ich die Sicherung?

Nach dem Stromkreis und der Leitung; die 30 A am Halter sind dabei die Obergrenze, kein Zielwert. Beim Tausch eines ausgefallenen Einsatzes gelten dessen Nennwerte, Draht oder Folie sind auch für kurze Zeit kein Ersatz.

Kann der Halter im Feuchten sitzen?

Besser nicht: Eine Abdichtung oder Schutzart ist für diesen Halter nicht angegeben. Für Motorraum oder Außenbereich passt ein spritzwassergeschützter Halter mit Kappe besser; dieser hier gehört an eine trockene, geschützte Stelle.
