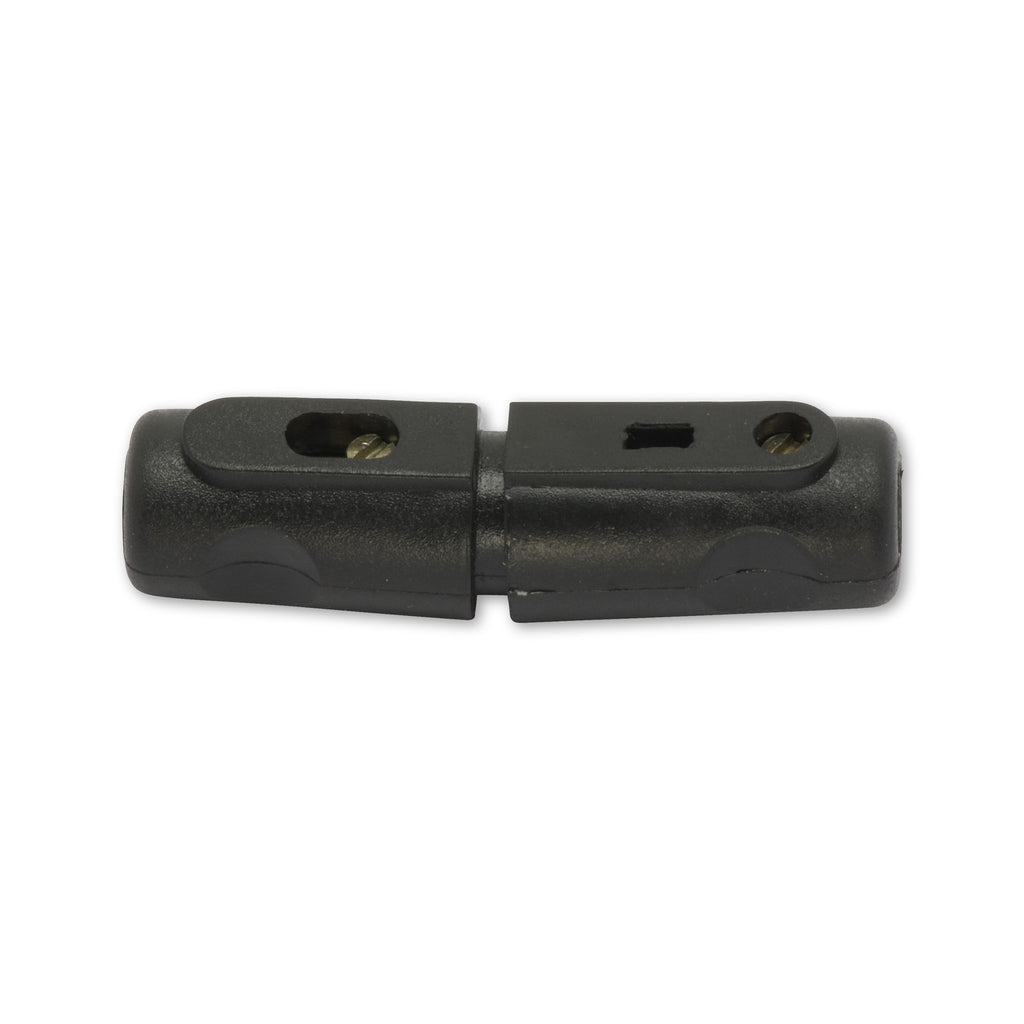

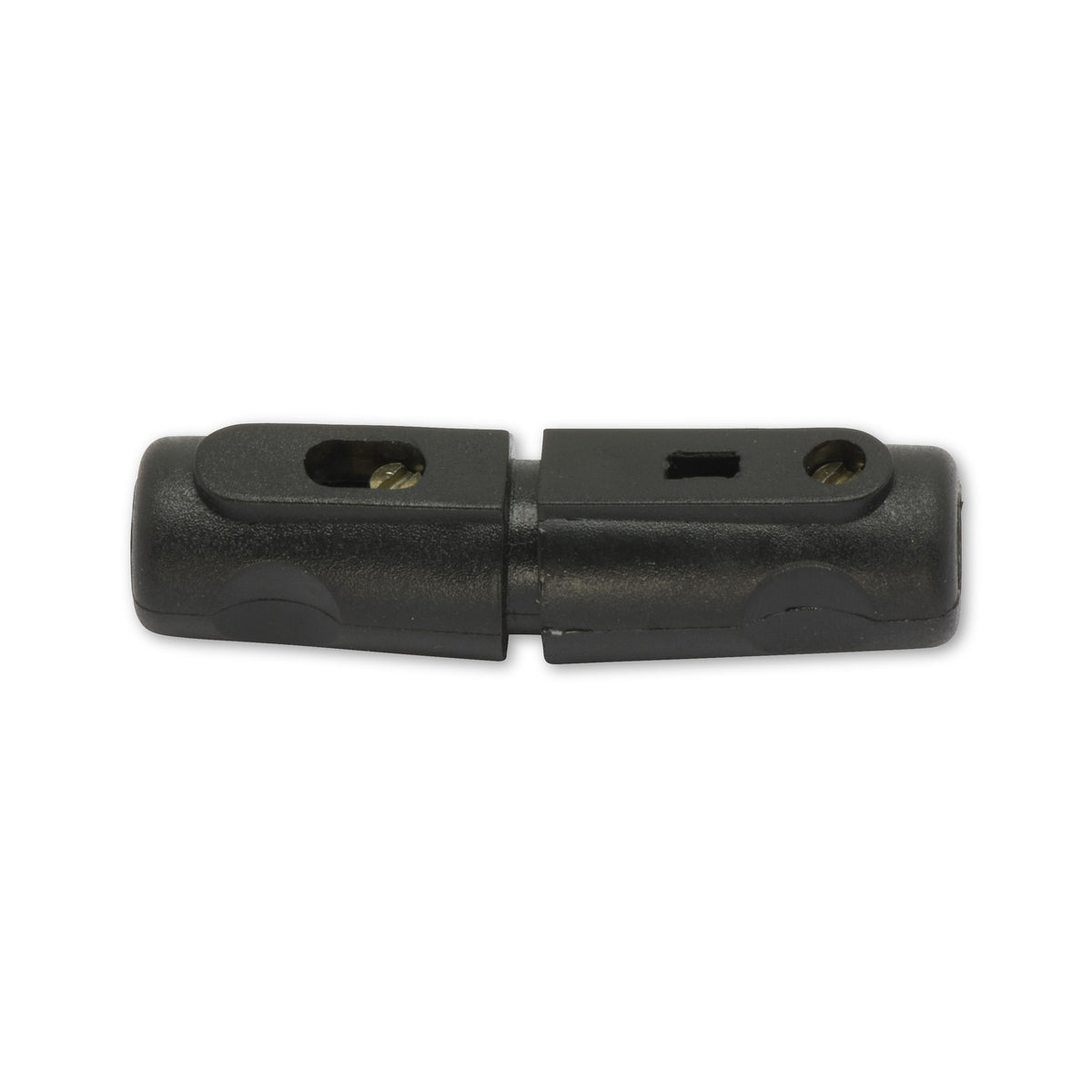

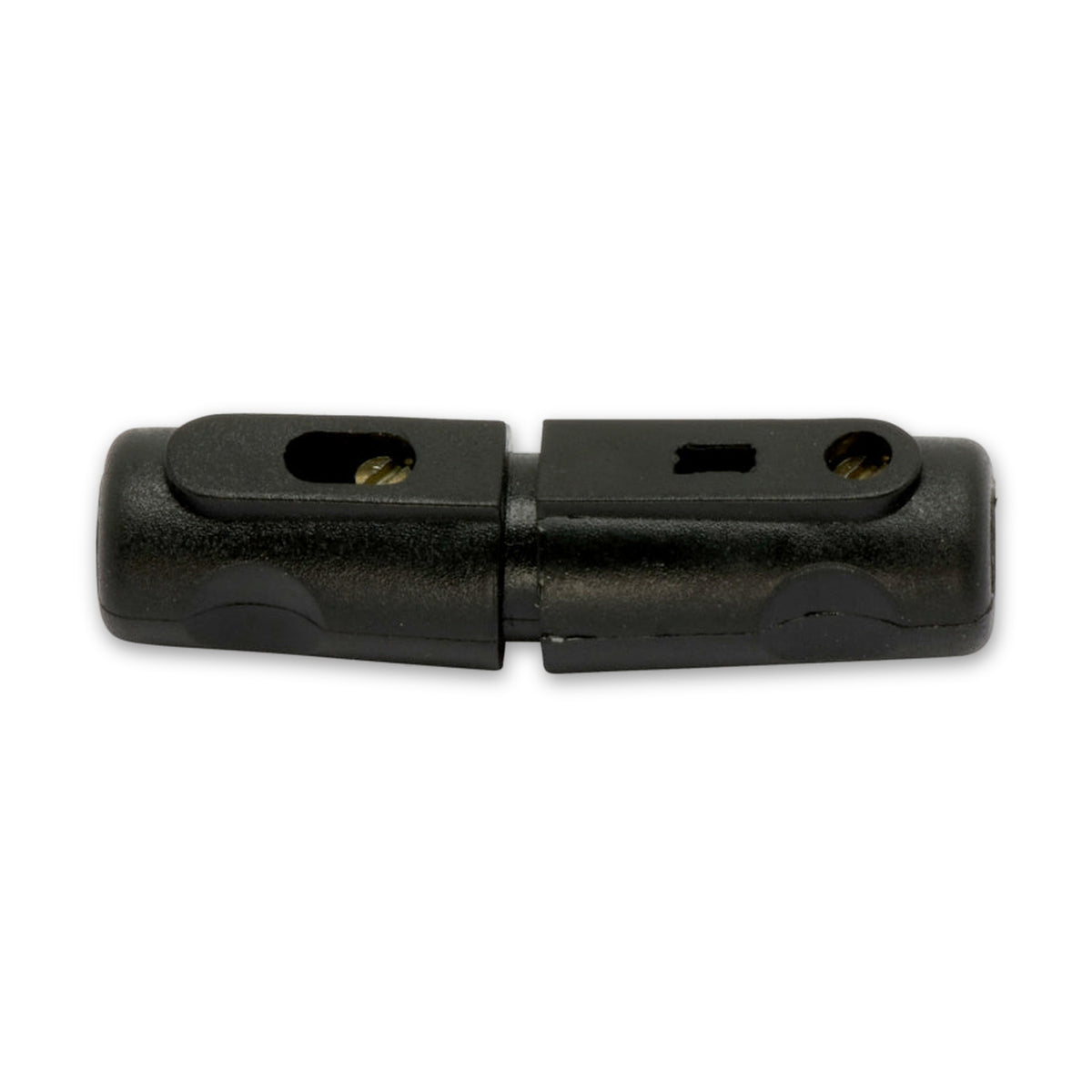

Kfz-Sicherungshalter für Torpedosicherungen mit Bajonettverschluss

Kfz-Sicherungshalter mit Bajonettverschluss für Torpedosicherungen, die zylindrische Schmelzsicherung im Kfz-Bordnetz. Er ist für die Absicherung nachträglich eingebauter Zusatzgeräte angegeben, eine Sicherung gehört zum Lieferumfang. Die Wahl zwischen den zwei Ausführungen richtet sich nach dem Querschnitt der Leitung, die angeschlossen wird: 0,75 bis 2,5 mm² oder 2,5 bis 4 mm².

Eine eigene Sicherung für das nachgerüstete Gerät

Ein Zusatzscheinwerfer, ein Funkgerät oder eine Zusatzsteckdose bekommt bei der Nachrüstung meist eine eigene Zuleitung, und in diese gehört eine eigene Sicherung. Der Halter sitzt dafür im neuen Leitungszweig, nicht im Sicherungskasten des Fahrzeugs. Der Bajonettverschluss wird durch Stecken und Drehen geschlossen und auf demselben Weg geöffnet, ein Schraubdeckel entfällt.

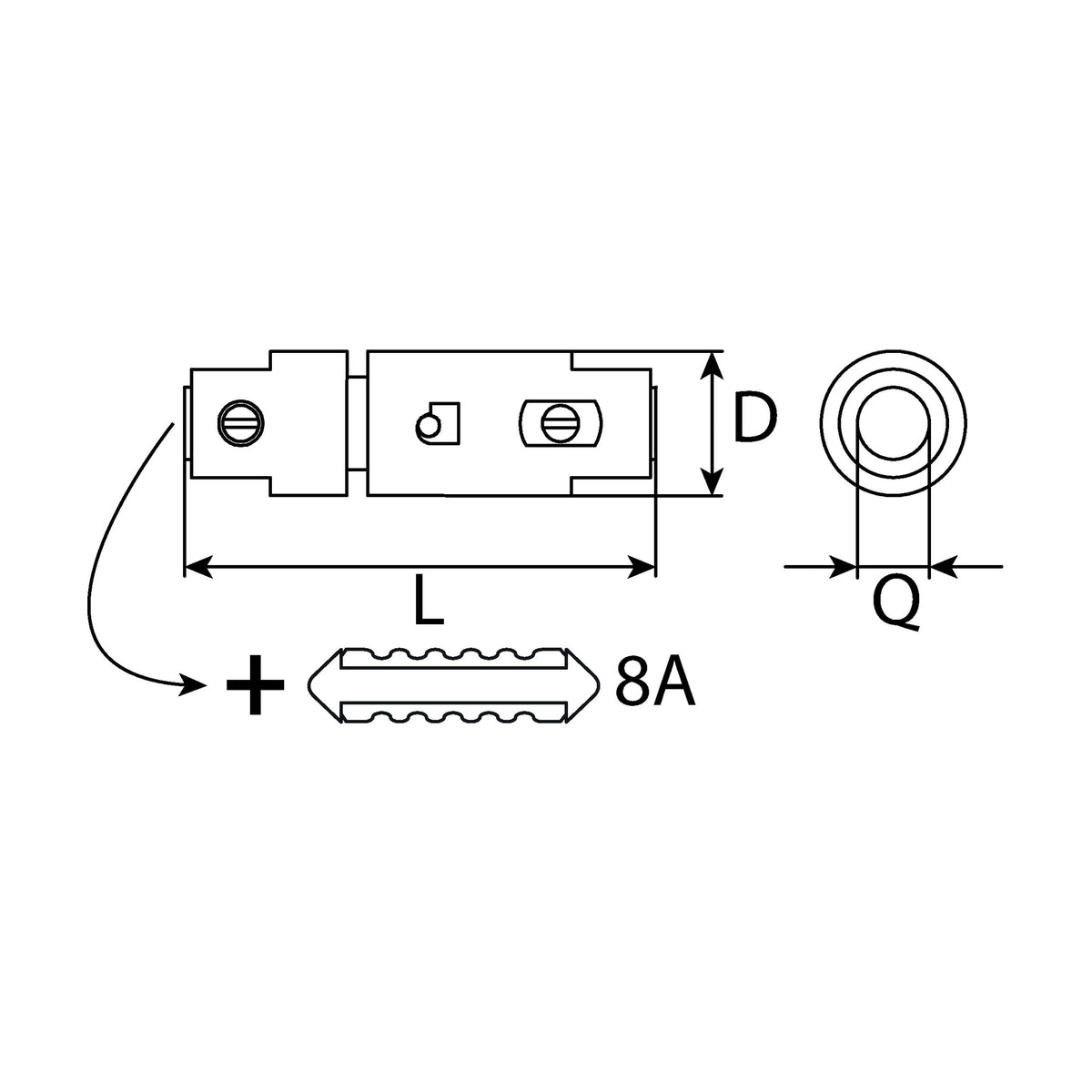

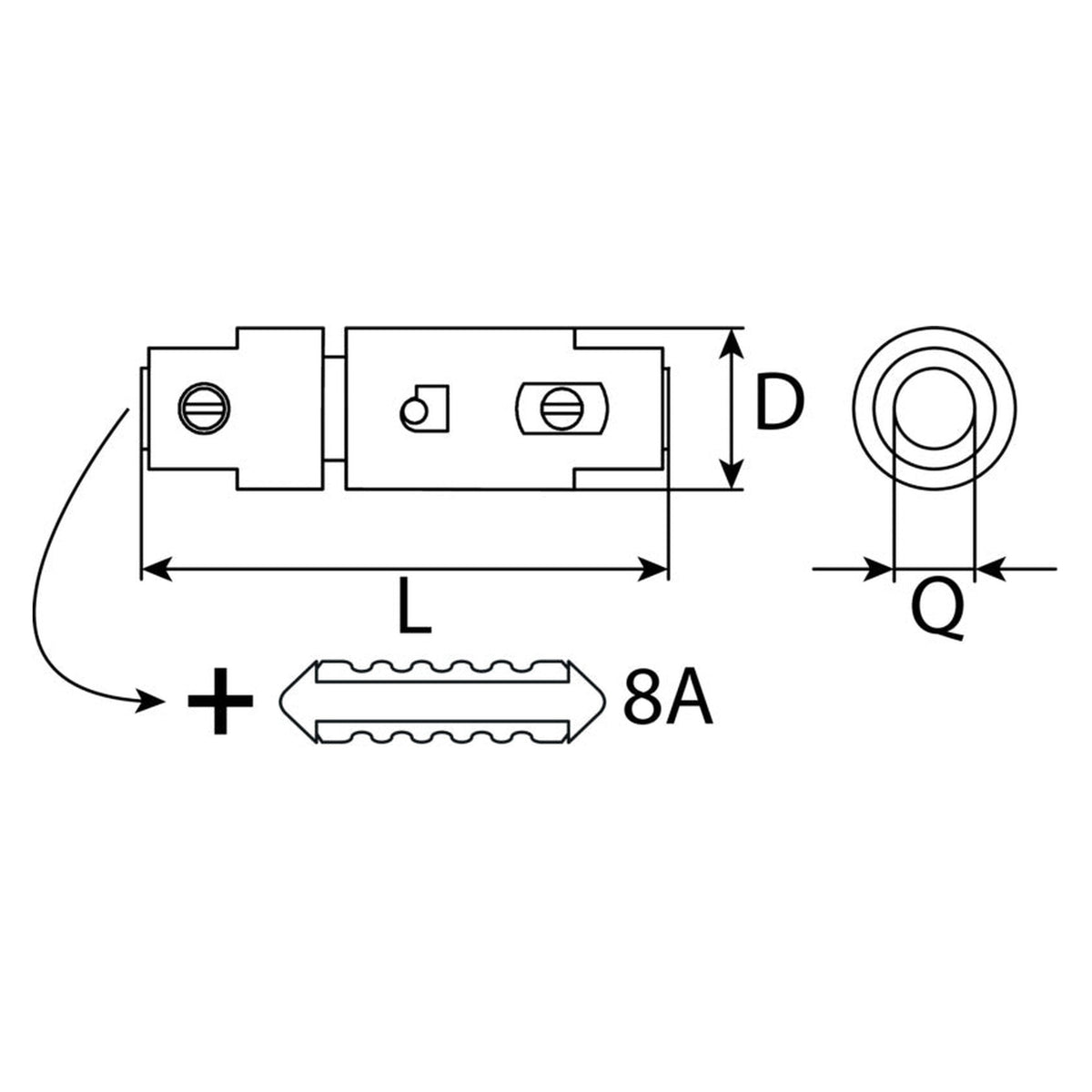

Die Leitung bestimmt die Ausführung

• 0,75 bis 2,5 mm²: Ausführung mit einer angegebenen maximalen Stromstärke von 8 A.
• 2,5 bis 4 mm²: Ausführung mit einer angegebenen maximalen Stromstärke von 16 A.

Bei einer Leitung mit genau 2,5 mm² kommen beide Ausführungen in Frage, dann entscheidet der Stromkreis des Geräts.

Der Sicherungswert folgt dem Stromkreis

Für das Gehäuse ist zusätzlich ein Bereich von 5 bis 25 A für Sicherungen angegeben. Beide Angaben sind keine Empfehlung für den Stromkreis. Im Bordnetz soll die Sicherung vor allem die Leitung vor Überhitzung schützen, der Nennstrom richtet sich deshalb nach dem Stromkreis und der Leitung des Zusatzgeräts. Fahrzeughersteller weisen darauf hin, dass ein höherer Nennstrom als vorgesehen Schäden und einen Brand verursachen kann.

Nachrüsten in Werkstatt, Oldtimer und Landmaschine

Die Kfz-Werkstatt schleift den Halter bei der Nachrüstung in die neue Zuleitung des Geräts ein. Bei Oldtimern und Landmaschinen gilt das für Verbraucher, die das ursprüngliche Bordnetz nicht vorsah.

Häufige Fragen

Welche Sicherung gehört in den Halter, wenn das Gehäuse 5 bis 25 A aufnimmt?

Die, die zum Stromkreis und zur Leitung des Zusatzgeräts passt, nicht die größte, die das Gehäuse aufnimmt.

Ist eine Sicherung dabei, und welchen Wert hat sie?

Ja, eine Schmelzsicherung liegt der Ausführung bei. Bei der Ausführung 0,75 bis 2,5 mm² ist sie mit 8 A angegeben. Ihren Wert zeigt der Aufdruck auf der Sicherung, er sollte vor dem Einbau mit dem Stromkreis des Geräts verglichen werden.

Was ist beim Wechseln einer Sicherung zu beachten?

Das Gehäuse wird am Bajonettverschluss geöffnet, die Sicherung getauscht und wieder verriegelt. Vorher werden nach Anleitungen von Fahrzeugherstellern Fahrzeug und Schalter ausgeschaltet und das Minuskabel der Batterie abgeklemmt, zum Herausnehmen dient kein Gegenstand aus Metall.
