Kfz-Sicherungshalter Mini mit Kabel, 30 A, 2,5 mm², Polyamid 6.6

Für die kleine der Flachsicherungsformen

Flachstecksicherungen laufen in mehreren Baugrößen nebeneinander, und jede Größe hat ihre eigenen Fassungen. Diese hier ist für die Mini-Ausführung ausgewiesen, deren Formbuchstabe in den internationalen Bezeichnungen für die Miniaturgröße steht, während die mittlere Form einen anderen Buchstaben trägt. Welche Form an der Einbaustelle vorgesehen ist, geht aus der Angabe des Halters nicht hervor; maßgeblich ist der Einsatz, der dort sitzt, und dessen Form zeigt sich am Teil selbst, nicht an seiner Farbe.

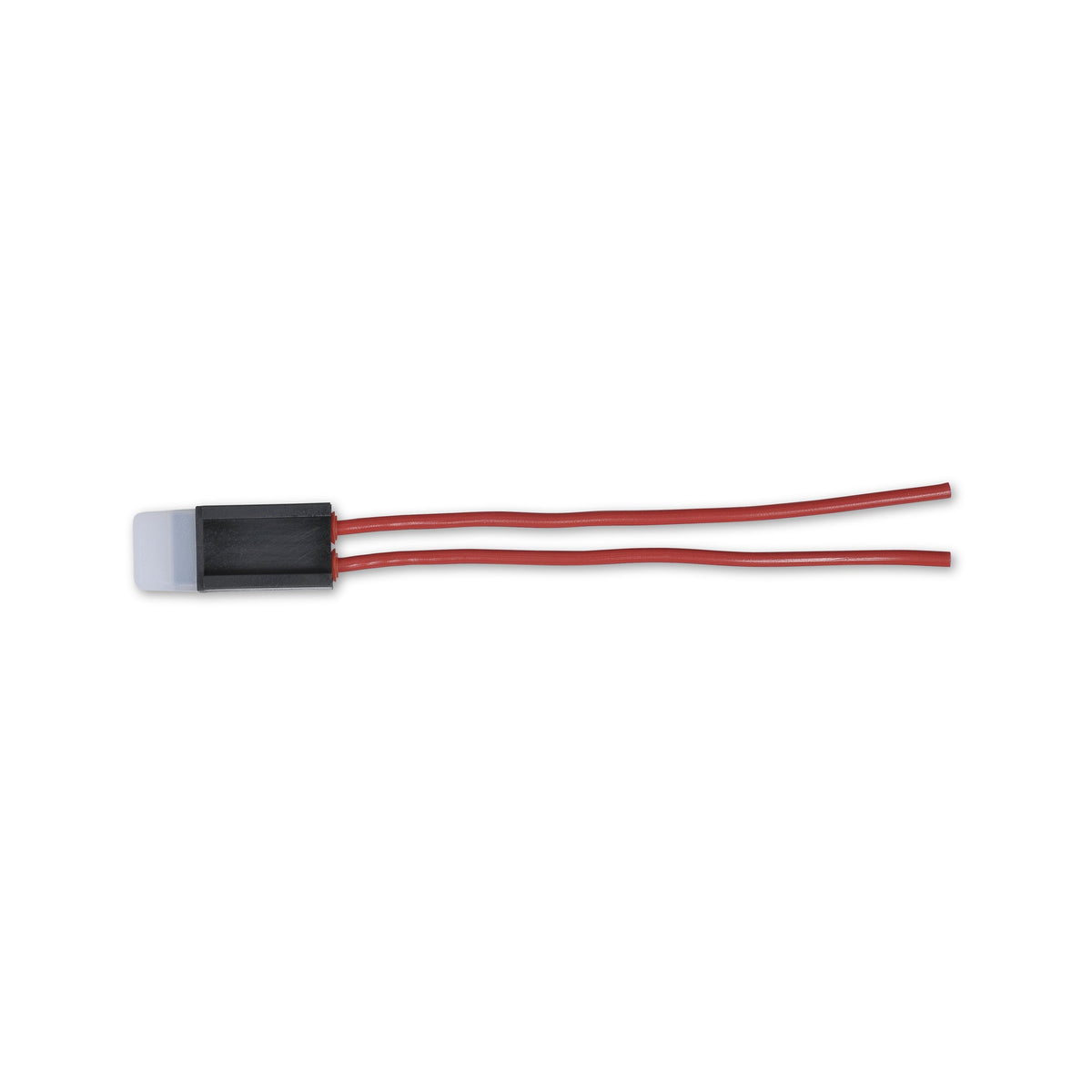

Der Halter hängt zwischen zwei Kabelenden

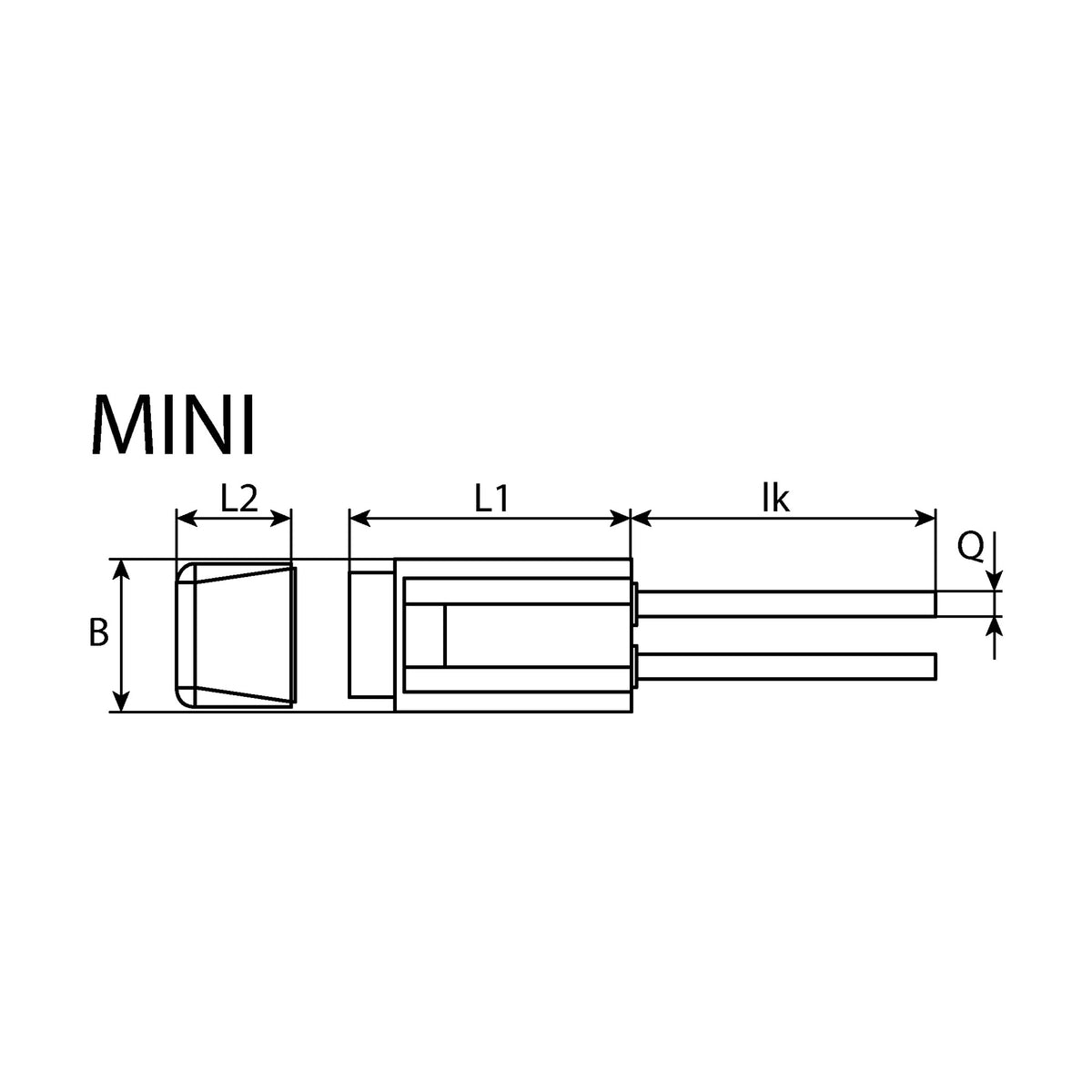

Angeschlagen ist eine Leitung von 130 mm, die beidseits offen bleibt; dazwischen sitzt das Gehäuse mit 31,2 mm Länge und 16,8 mm Breite, die Hülse darin misst 13,3 mm. Weil das Kabel bereits fest am Halter sitzt, steht sein Querschnitt fest und ist keine Wahl mehr. Wo eine Leitung nachträglich abgesichert werden soll, zählt deshalb zuerst, ob die 130 mm die gewünschte Stelle erreichen.

Was die Ausführung sonst festlegt

• Schutzkappe über dem Einsatz: Mit ihr ist die Ausführung als spritzwassergeschützt angeführt. Ein Kennziffernpaar für eine Schutzart gehört nicht dazu, und damit auch keine Aussage über Untertauchen, Hochdruckreinigung oder dauerhafte Bewitterung.
• Isoliermaterial der Klasse UL 94 V0: Die Einstufung stammt aus einem Laborversuch mit beflammten Prüfkörpern und engen Zeitgrenzen. Über den eingebauten Halter im Fahrzeug und über Beständigkeit gegen Kraftstoffe, Öle oder Reinigungsmittel sagt sie nichts.
• Blanke Kabelenden: Beide Enden kommen ohne Kontakt. Womit sie weitergeführt werden und wie Zugentlastung und Verlegung aussehen, hängt an der Anlage, in die der Halter kommt.

Häufige Fragen

Die 30 A stehen am Halter, woher kommt der Wert für die Sicherung?

Aus dem Stromkreis. Die Zahl am Halter beschreibt, was dieser selbst führt; welchen Nennstrom der Einsatz tragen darf, ergibt sich aus dem Verbraucher und der Leitung dahinter, denn geschützt werden soll zuerst das Kabel gegen Erwärmung. Beim Ersatz eines ausgefallenen Einsatzes bleiben dessen elektrische Nennwerte die Vorgabe; ein höherer Nennstrom kann Schäden und einen Brand verursachen, und ein Behelf aus Draht oder Folie scheidet auch für kurze Zeit aus.

Was folgt aus der Kennung in den Angaben?

Benannt ist damit die Form des Sicherungseinsatzes, für den die Fassung gedacht ist. Die zugehörigen Dokumente zu diesen Formen sind zurückgezogen, und eine bestätigte Übereinstimmung, eine Prüfbescheinigung oder eine Zulassung spricht die Kennung ohnehin nicht aus.
