Kfz-Sicherungshalter mit Kabel, 2 bis 25 A, 2,5 mm²

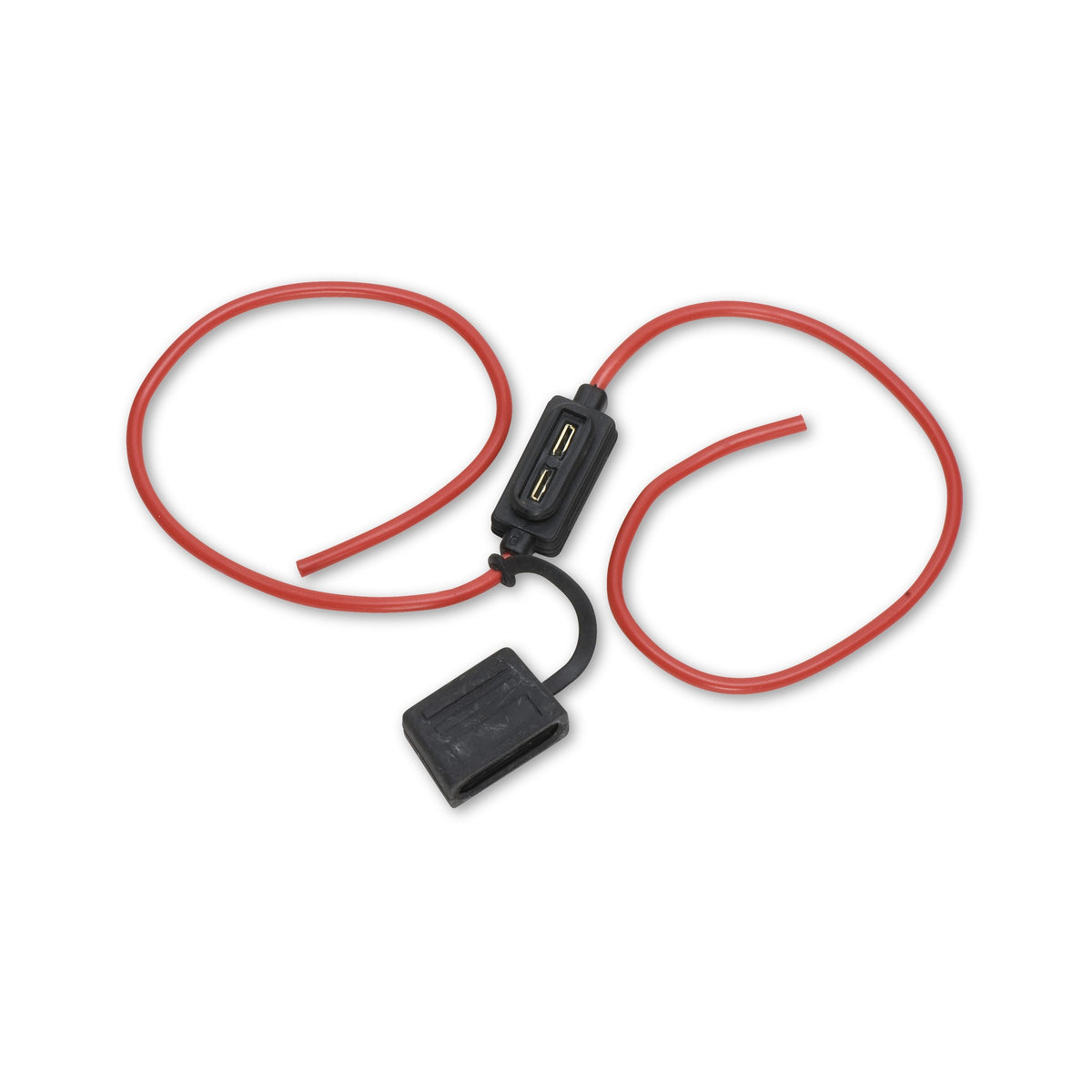

Der Kfz-Sicherungshalter nimmt eine Flachstecksicherung der Größe Standard auf und schleift sie in eine Leitung ein. Am geschlossenen Gehäuse sitzt ein rotes Kabel mit 2,5 mm² Querschnitt, dessen beide Enden offen sind; eine Schutzkappe deckt den Sicherungseinsatz ab. Üblich ist er im Kfz-Bereich, in Werkstätten und beim Fahrzeugausbau, wenn ein Zusatzverbraucher eine eigene Sicherung erhalten soll.

Die Sicherung sitzt mitten im Leitungszug

Diese Ausführung gehört zur geschlossenen Bauart mit angeschlagenem Kabel, im Handel auch In-Line-Halter oder Halter mit Litze genannt. Ein Kabelende führt zur Zuleitung, das andere zum Verbraucher, die Sicherung sitzt dazwischen.

Woran sich die passende Ausführung erkennen lässt

• Größe Standard: Die Aufnahme ist für Flachsicherungen der Größe Standard angegeben; Mini- und Maxi-Sicherungen brauchen eigene Halter.
• Fester Querschnitt: Das Kabel ist angeschlagen, der Querschnitt von 2,5 mm² steht damit fest.
• Offene Kabelenden: Beide Enden sind ohne Kontakt.

Die Sicherung wird nach der Leitung gewählt, höchstens 25 A

Der Halter ist mit einer größten Stromstärke von 25 A und für Sicherungen von 2 bis 25 A angegeben. Welchen Nennstrom die Sicherung innerhalb dieser Spanne hat, folgt aus dem Stromkreis und der Leitung: Die Sicherung soll zuerst die Leitung vor einem Brand durch Überlastung schützen. Fahrzeughersteller weisen darauf hin, dass ein höherer Nennstrom als vorgesehen Schäden und einen Brand verursachen kann.

Häufige Fragen

Welche Sicherung gehört in den Halter?

Eine Kfz-Flachstecksicherung der Größe Standard mit höchstens 25 A, wie für den Halter angegeben; der Nennstrom richtet sich innerhalb von 2 bis 25 A nach Stromkreis und Leitung. Beim Ersatz sollen die elektrischen Nennwerte der neuen Sicherung mit denen der ausgefallenen übereinstimmen. Draht oder Aluminiumfolie als Behelf scheiden aus.

Welche Spannung ist für den Halter angegeben?

Die Nennspannung ist mit höchstens 30 V angegeben; Bordnetze mit 12 V und 24 V Nennspannung liegen darunter.

Was gehört an die offenen Kabelenden?

Üblich sind Kabelschuhe, Stoßverbinder oder Flachsteckhülsen für Leitung mit 2,5 mm², mit passender Zange gecrimpt. Welcher Verbinder passt, richtet sich nach dem Anschlusspunkt in der Anlage; Verbinder sind nicht im Lieferumfang aufgeführt.

Ist der Halter wasserdicht?

Angegeben ist er nicht als wasserdicht, sondern als spritzwassergeschützt, mit aufgesetzter Schutzkappe; eine Schutzart nach IP-Code ist nicht genannt. Für Stellen mit stehendem Wasser oder Hochdruckreinigung einen geschützten Einbauort wählen.

Ist eine Sicherung dabei?

Aufgeführt ist ein Halter mit Kabel und Schutzkappe, eine Sicherung nicht.
