Kfz-Spannbackenschelle Typ S, W1, DIN 3017, Schlitzantrieb

Zwei Backen, die aufeinander zu wandern

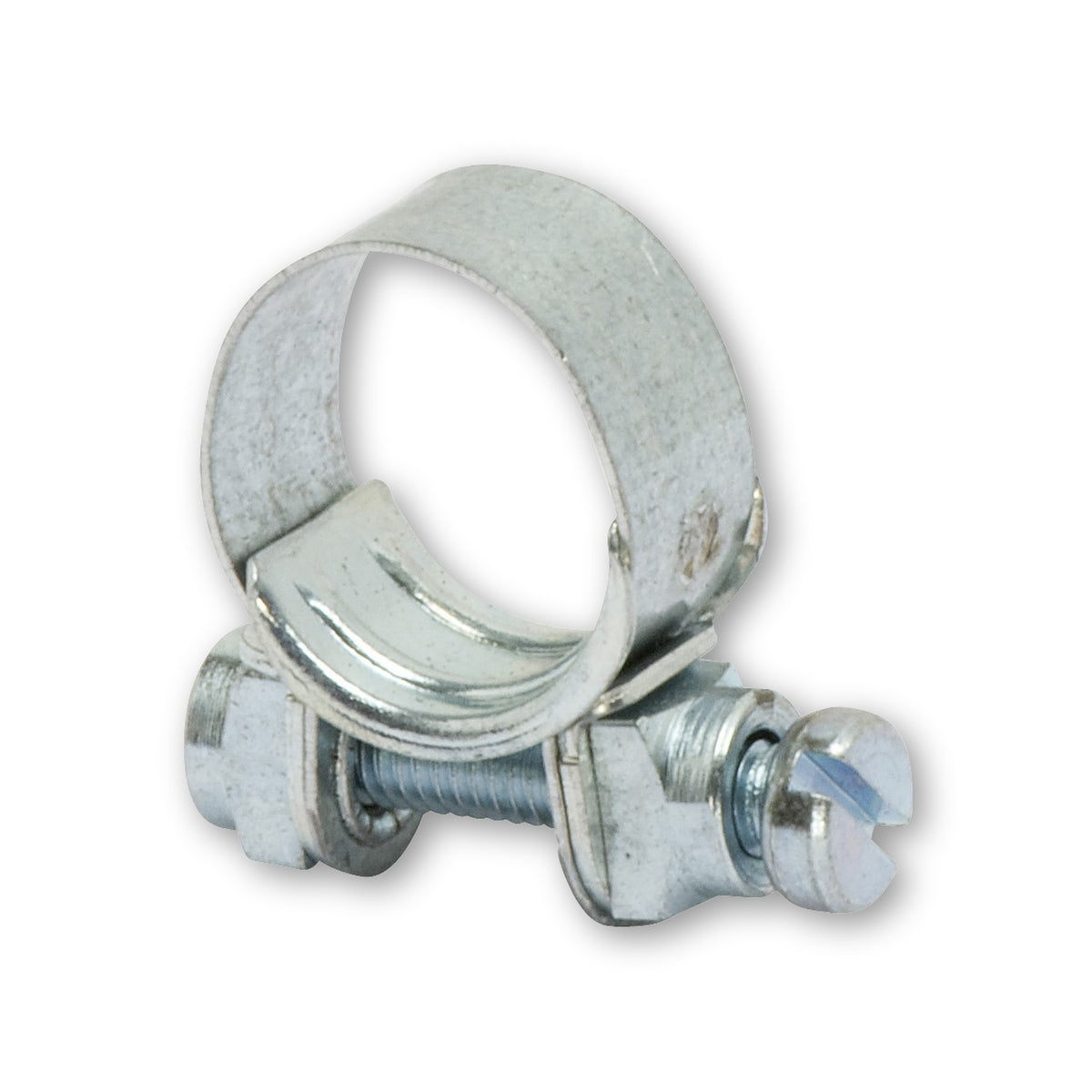

Am Ring dieser Schelle sitzen zwei Spannbacken, zwischen denen eine Schraube steht. Gedreht wird an einem Zylinderkopf mit Schlitz, also mit einem gewöhnlichen Schraubendreher. Mit jeder Umdrehung rücken die Backen näher zusammen, der Ring wird enger, und das Band legt sich rundum auf den Schlauch, der auf dem Stutzen sitzt. Der Anzug läuft damit über die Backen und nicht über ein Gewinde im Band.

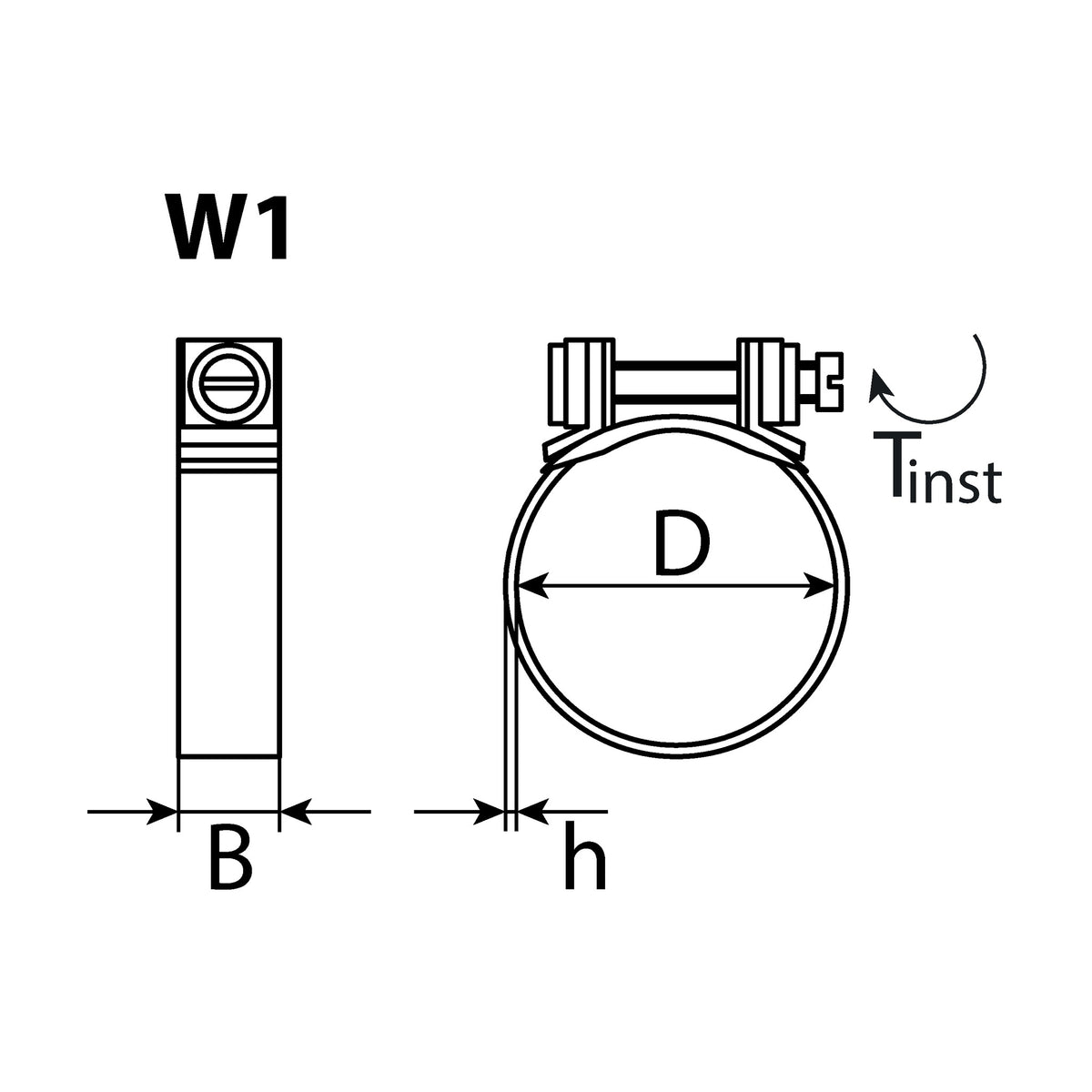

Zu jeder Größe gehört hier ein Anziehdrehmoment

Für jede Ausführung sind zwei Drehmomente angeführt: ein Anziehdrehmoment und ein etwas höheres Prüfdrehmoment. Der erste Wert ist der, mit dem die Schraube angezogen wird, der zweite gehört zur Prüfung der Schelle und ist keine Anweisung für die Montage. Wird darüber hinaus angezogen, nimmt der Schlauch Schaden, und zwar genau an der Stelle, an der die Verbindung halten soll.

Häufige Fragen

Nach welchem Maß richtet sich die Größe?

Nach dem äußeren Maß am fertig zusammengefügten Schlauch, also über dem Stutzen gemessen und nicht an der Weite im Schlauchinneren. Die Reihe deckt dabei Außendurchmesser von 8 bis 16 mm ab und ist eng gestuft, sodass nach dem Anziehen wenig Band übersteht.

Was sagt die Normangabe aus?

Gekennzeichnet sind damit Bauart und Maßreihen einer Ausführung. Eine Haltbarkeit, eine Dichtheit oder eine Eignung für eine bestimmte Verbindung ist mit der Nummer nicht ausgesagt; ob eine Verbindung dicht bleibt, entscheidet sich an Schlauch, Stutzen, Medium, Temperatur und Montage.

Für welche Leitungen kommt diese Schelle nicht in Frage?

An Gasschläuchen bleibt sie außen vor: Zwei Regelwerksquellen widersprechen sich dort, und hier gilt die strengere, nach der eine solche Verbindung nicht zerstörungsfrei lösbar auszuführen ist. Ausgenommen sind ferner Schlauchleitungen aus Elastomeren und Thermoplasten im Anwendungsbereich der Betriebssicherheitsverordnung, wo allein Klemm- und Pressfassungen zugelassen sind. Nicht vorgesehen ist die Schelle außerdem an druckführenden Leitungen, an Trinkwasser- und Lebensmittelleitungen, in der Medizintechnik und überall dort, wo etwas aufgehängt oder eine Last gehalten werden soll.
