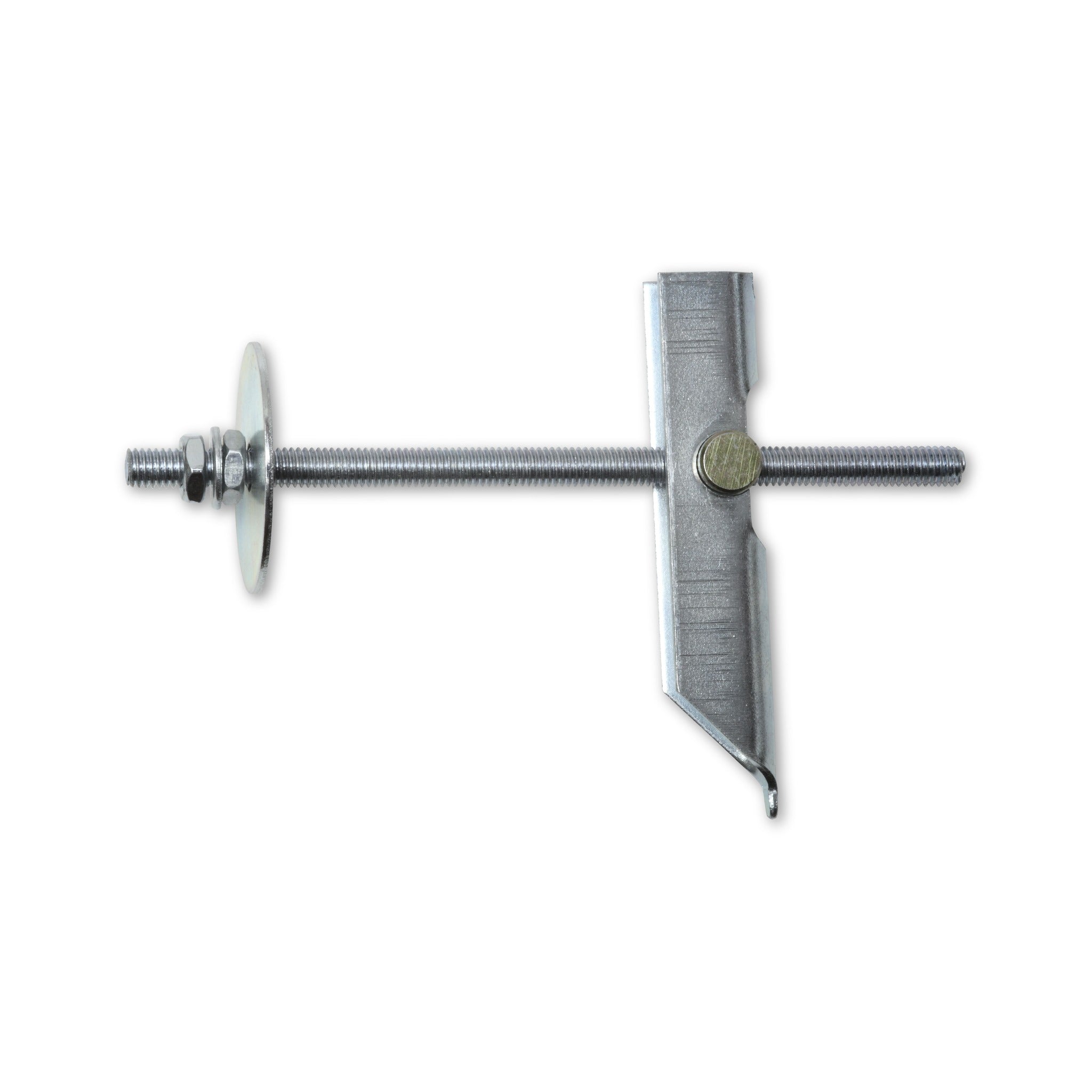

Kippdübel mit Mutter, Stahl verzinkt, 100 mm

Der Flügel richtet sich hinter der Platte auf

Zusammengelegt geht das Tragelement durch das Bohrloch und stellt sich dahinter von selbst quer; ein besonderes Montagewerkzeug braucht es dafür nicht. Der Halt entsteht damit nicht in der Platte, sondern hinter ihr. Angegeben ist die Montage an Hohlwänden, Hohldecken, abgehängten Decken und Sandwichelementen. Bei Wandmontagen gehört die senkrechte Einbaulage zu den Verarbeitungshinweisen dieser Bauart.

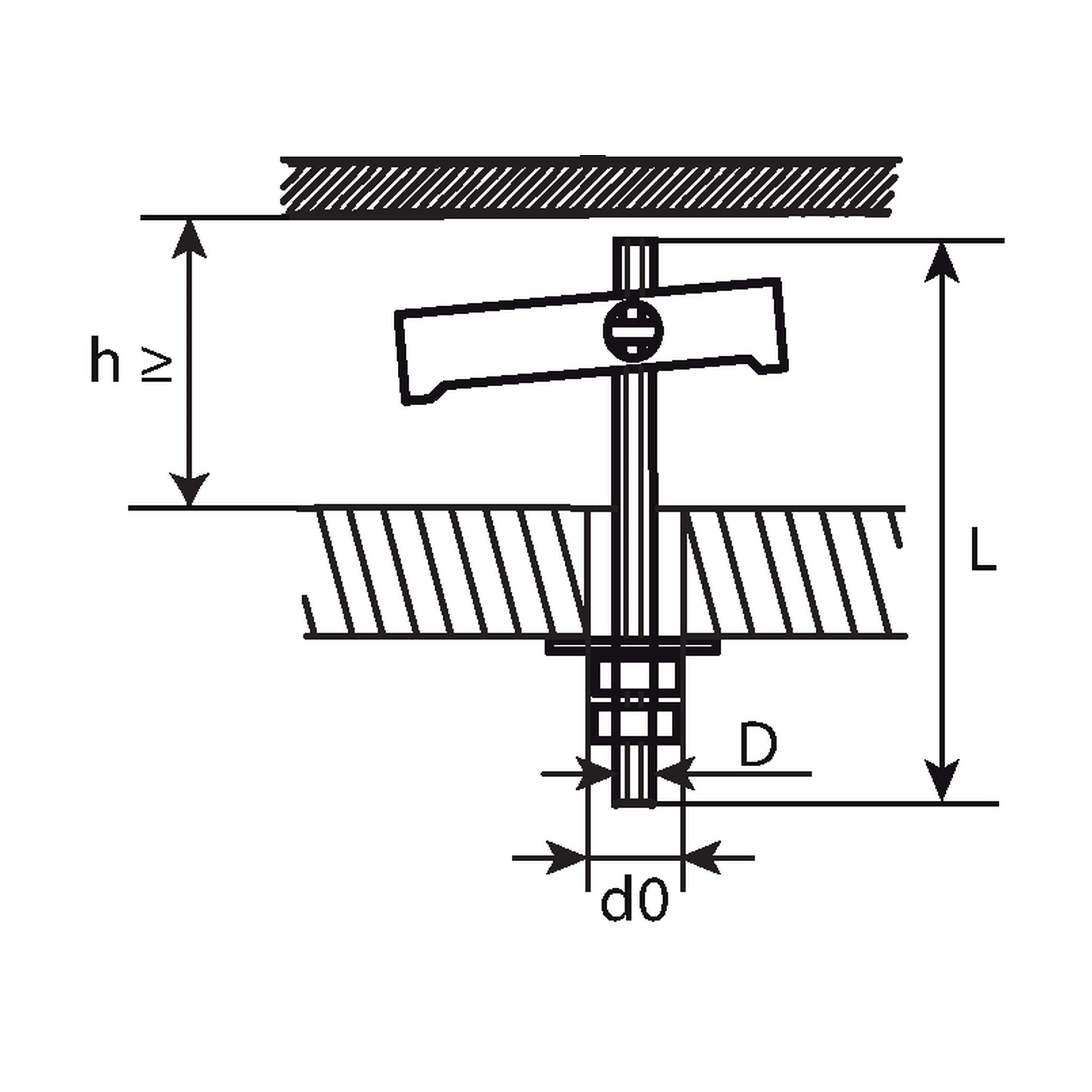

Das Bohrloch fällt breiter aus als das Gewinde

Damit der quergestellte Flügel überhaupt hindurchkommt, ist das Loch groß: mindestens 15 mm bei der kleinsten Gewindegröße, mindestens 20 mm bei der größten. Die Scheibe misst 30 mm und ist damit breiter als jedes dieser Löcher; zwischen ihr und der Mutter findet das Anbauteil seinen Platz.

Häufige Fragen

Was besagt die Angabe zur größten Wanddicke?

Gemeint ist damit, wie dick die Platte an der Befestigungsstelle höchstens sein darf. Der Wert folgt dabei nicht der Gewindegröße: Bei der größten der drei Größen fällt er am kleinsten aus. Neben ihm steht die kleinste Hohlraumtiefe, die hinter der Platte frei bleiben muss, damit sich der Flügel aufstellen kann.

Trägt der Dübel eine abgehängte Decke?

Genannt ist die abgehängte Decke als Ort, an dem der Dübel gesetzt wird. Für die Decke selbst, für ihre Unterkonstruktion und für deren Abhänger gilt ein eigenes Regelwerk zur Standsicherheit; eine Eignung als Abhänger oder als Verankerung dieser Unterkonstruktion ist hier nicht ausgesprochen. Bei sicherheitsrelevanten Befestigungen sind zugelassene Dübel einzusetzen.
