Kippdübel mit Mutter, Stahl verzinkt, 100 mm

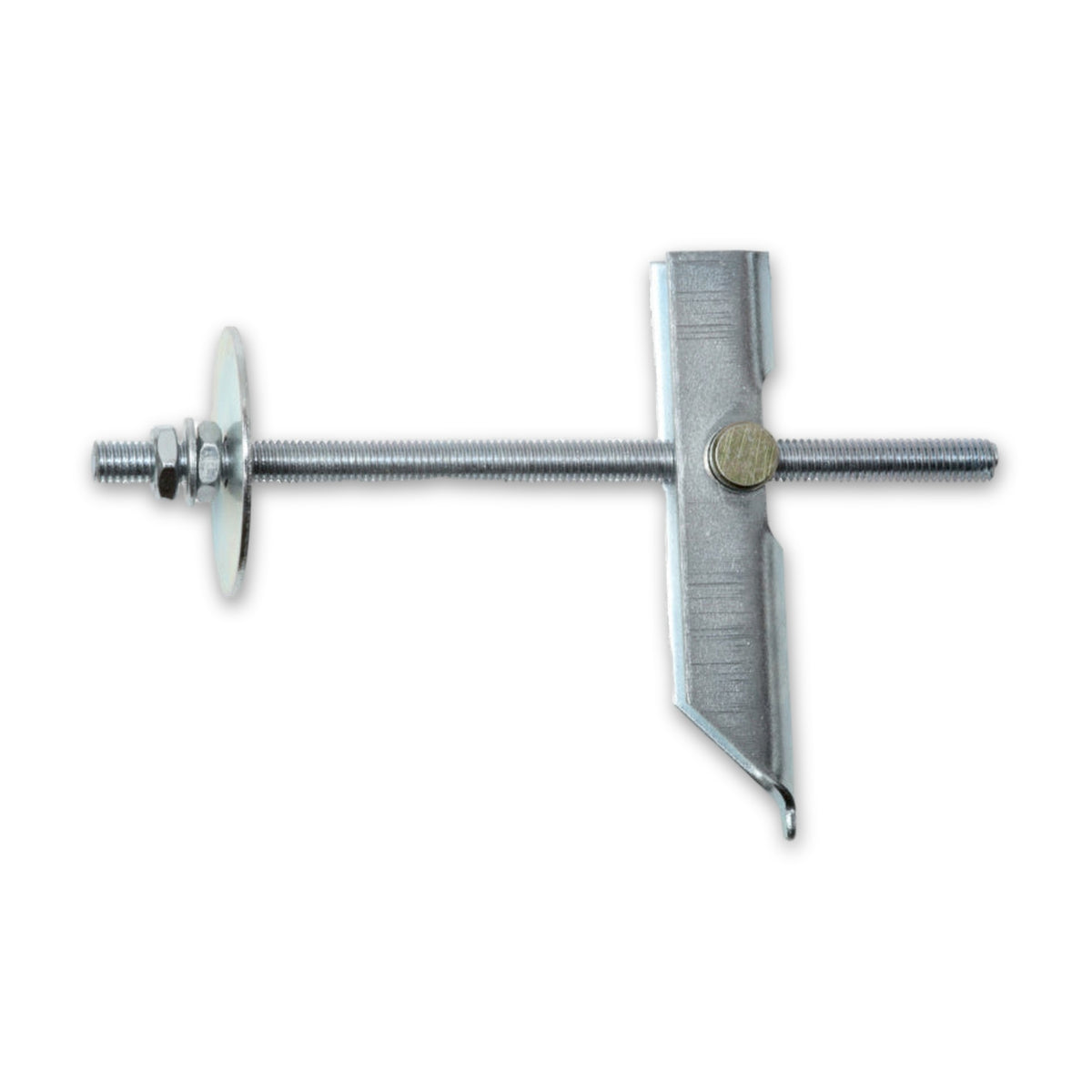

Der Kippdübel mit Mutter befestigt Anbauteile in Hohlwänden und Hohldecken: Ein Kippflügel stellt sich hinter der Platte quer, Scheibe und Mutter halten das Anbauteil von vorn. Er besteht aus verzinktem Stahl und ist in den Gewindegrößen M5, M6 und M8 mit 100 mm Nennlänge lieferbar. Über die Auswahl entscheiden das Bohrloch, die Dicke der Platte und die freie Tiefe hinter ihr.

Der Halt entsteht hinter der Platte

In einer Hohlwand fehlt hinter der Platte der feste Untergrund. Beim Kippdübel wird der Flügel zusammengelegt durch das Bohrloch gesteckt und öffnet sich im Hohlraum automatisch. Beim Anziehen der Mutter legt er sich von hinten an die Platte, die Scheibe mit 30 mm Durchmesser hält von vorn dagegen.

Erst messen, dann die Größe wählen

Das Bohrloch muss den zusammengelegten Flügel durchlassen und wird mit der Gewindegröße breiter. Vor der Wahl der Größe werden Plattendicke und freie Tiefe hinter der Platte an der Befestigungsstelle gemessen.

Wo Kippdübel mit Mutter zum Einsatz kommen

Angegeben ist die Montage an Hohlwänden, Hohldecken, abgehängten Decken und Sandwichelementen. Bei dieser Bauart sind Platten aus Gipskarton, Gipsfaser, Spanwerkstoff und Sperrholz üblich, als Anbauteile leichte Teile wie Leuchten, Handtuchhalter oder Rohrschellen, etwa im Trockenbau, Innenausbau, in der Elektroinstallation und der Haustechnik.

Für leichte Anbauteile, nicht für sicherheitsrelevante Lasten

Was die Befestigung hält, hängt vom Plattenbaustoff ab; bei Gipskarton gelten die Vorgaben des Plattenherstellers zu den Haltewerten. Für sicherheitsrelevante Befestigungen und für Lasten über Personen gehören zugelassene Dübel an diese Stelle.

Häufige Fragen

Welches Bohrloch braucht der Kippdübel?

Mindestens 15 mm bei M5, 17 mm bei M6 und 20 mm bei M8, damit der zusammengelegte Flügel hindurchpasst. Ein Probeloch zeigt zugleich, wie dick die Platte ist und wie viel Hohlraum dahinter liegt.

Wie dick darf die Platte sein und wie tief muss der Hohlraum sein?

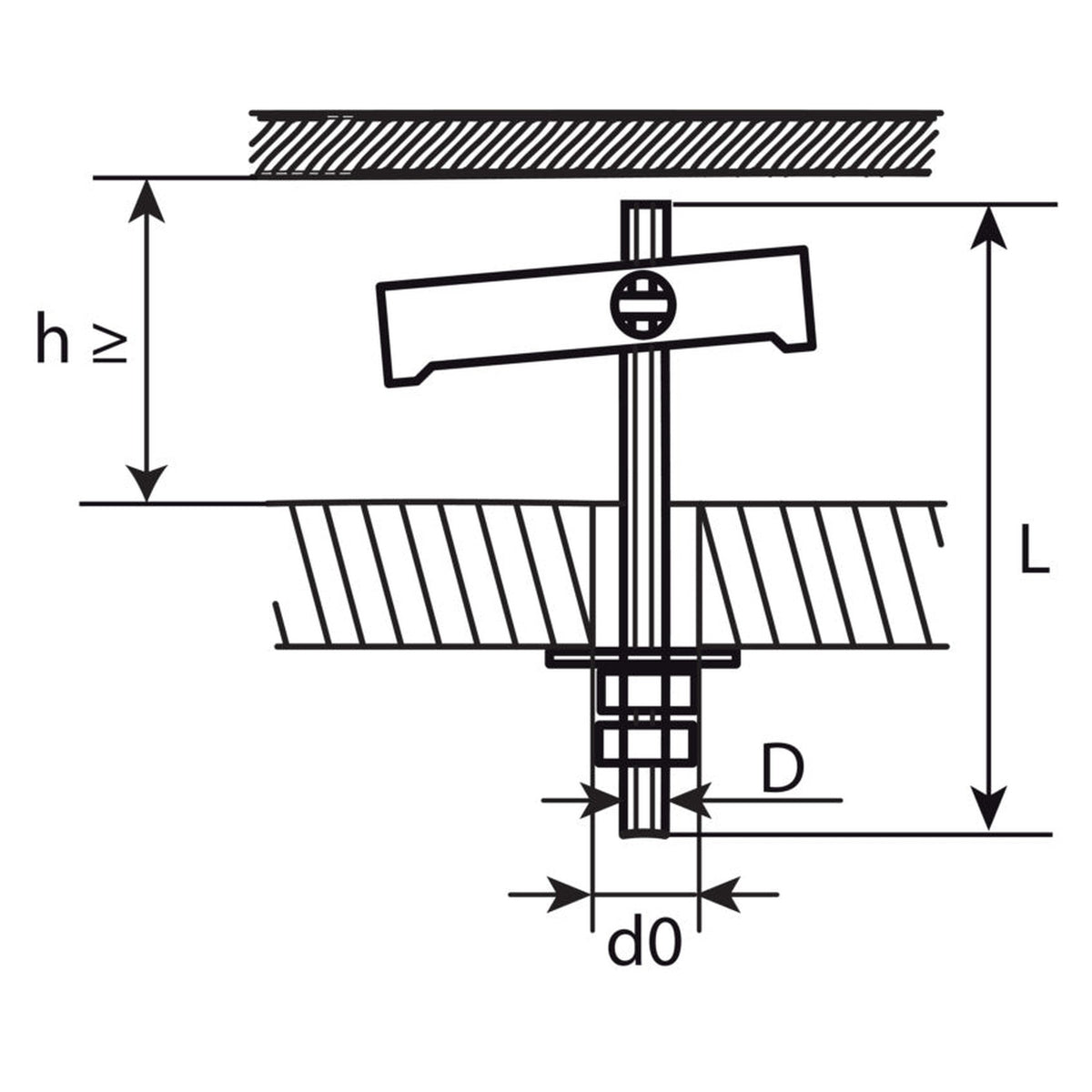

Angegeben sind größte Wanddicken von 60 mm bei M5, 70 mm bei M6 und 50 mm bei M8. Hinter der Platte müssen mindestens 70 mm (M5 und M6) beziehungsweise 75 mm (M8) frei sein; am Rand ist zudem der Randabstand zu beachten.

Passt er für Hohldecken und abgehängte Decken?

Ja, die Montage an Hohldecken und abgehängten Decken ist angegeben, gemeint ist das Anbauteil in der Deckenplatte. Für Unterkonstruktion und Abhänger der Decke gilt ein eigenes Regelwerk; dafür ist dieser Dübel nicht angegeben.

Welcher Schlüssel passt zur Mutter?

Die Schlüsselweite beträgt 8 mm bei M5, 10 mm bei M6 und 13 mm bei M8. Mit einem Maul- oder Ringschlüssel dieser Weite wird die Mutter nach dem Justieren festgezogen.
