Klappstecker mit Federring, Stahl verzinkt

Gesteckt und wieder gezogen, beides mit der Hand

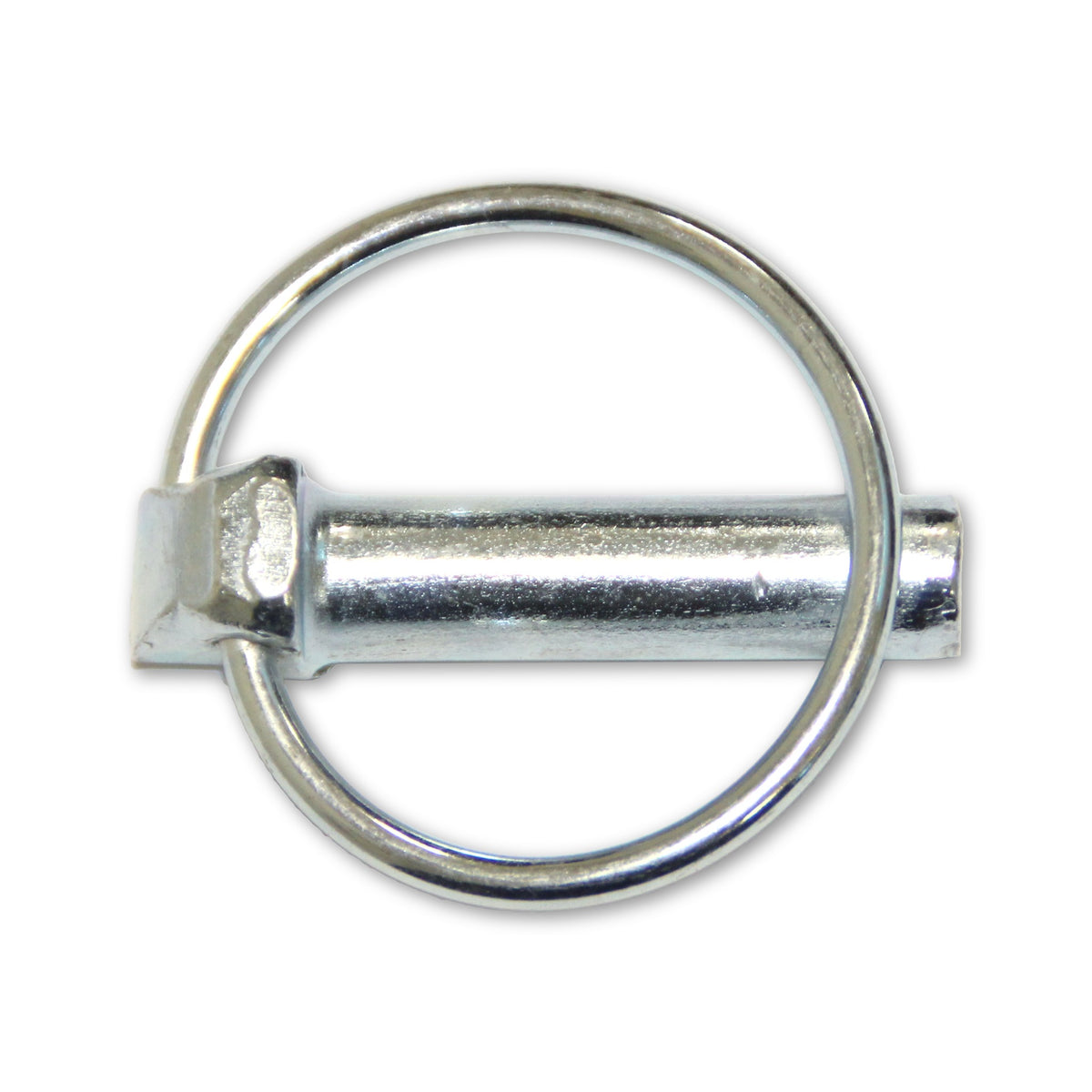

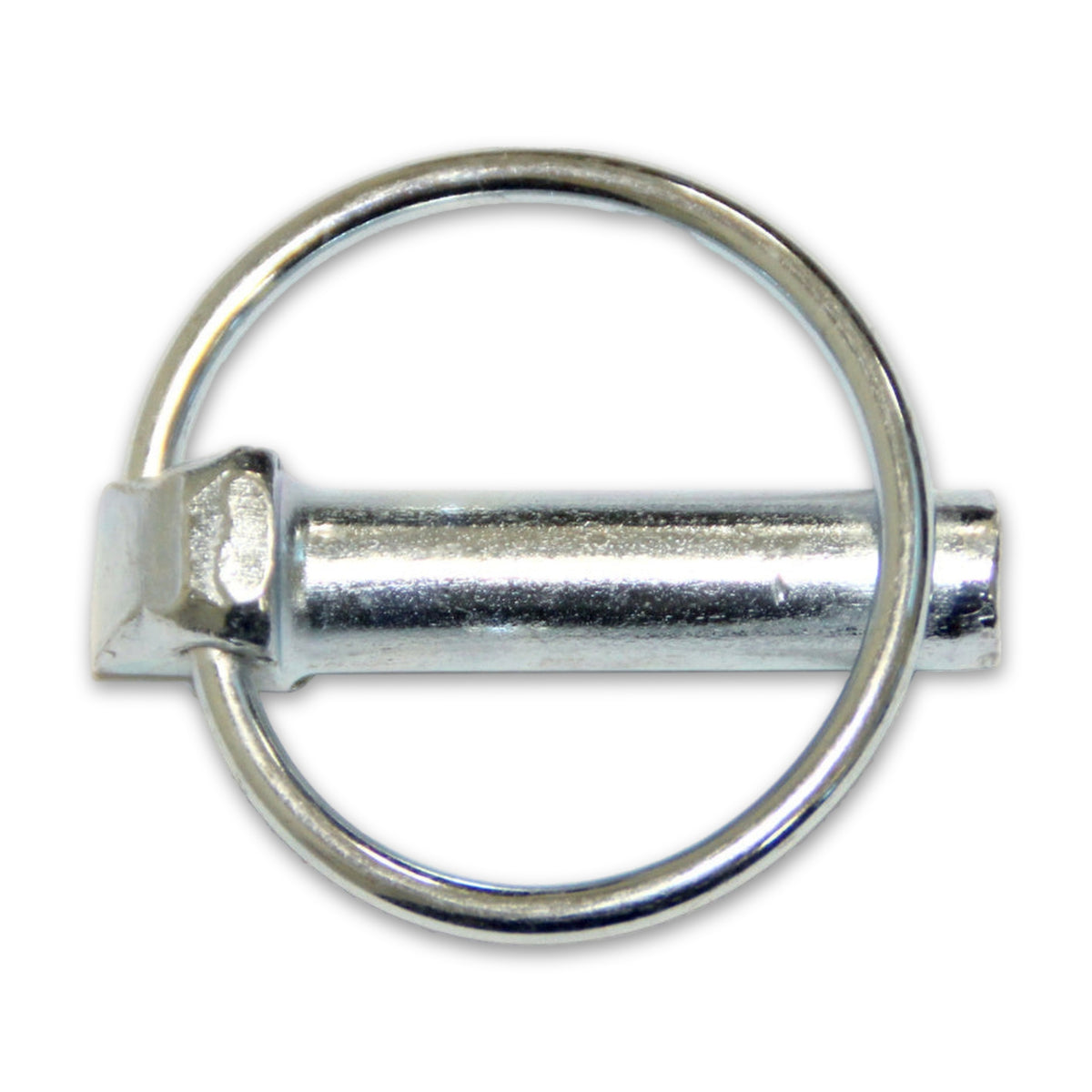

Bolzen, Rohre und Stangen sind die Teile, die ein Klappstecker sichert. Der Stecker geht in die Querbohrung, und der vorgespannte Bügel klappt darüber und legt sich um die Achse. Werkzeug braucht es dafür nicht, und ebenso schnell ist die Verbindung wieder offen. Wo dasselbe Teil mehrmals am Tag abgenommen und wieder angesetzt wird, entscheidet genau dieser Handgriff.

Zwei Maße wählen, ein drittes gegenprüfen

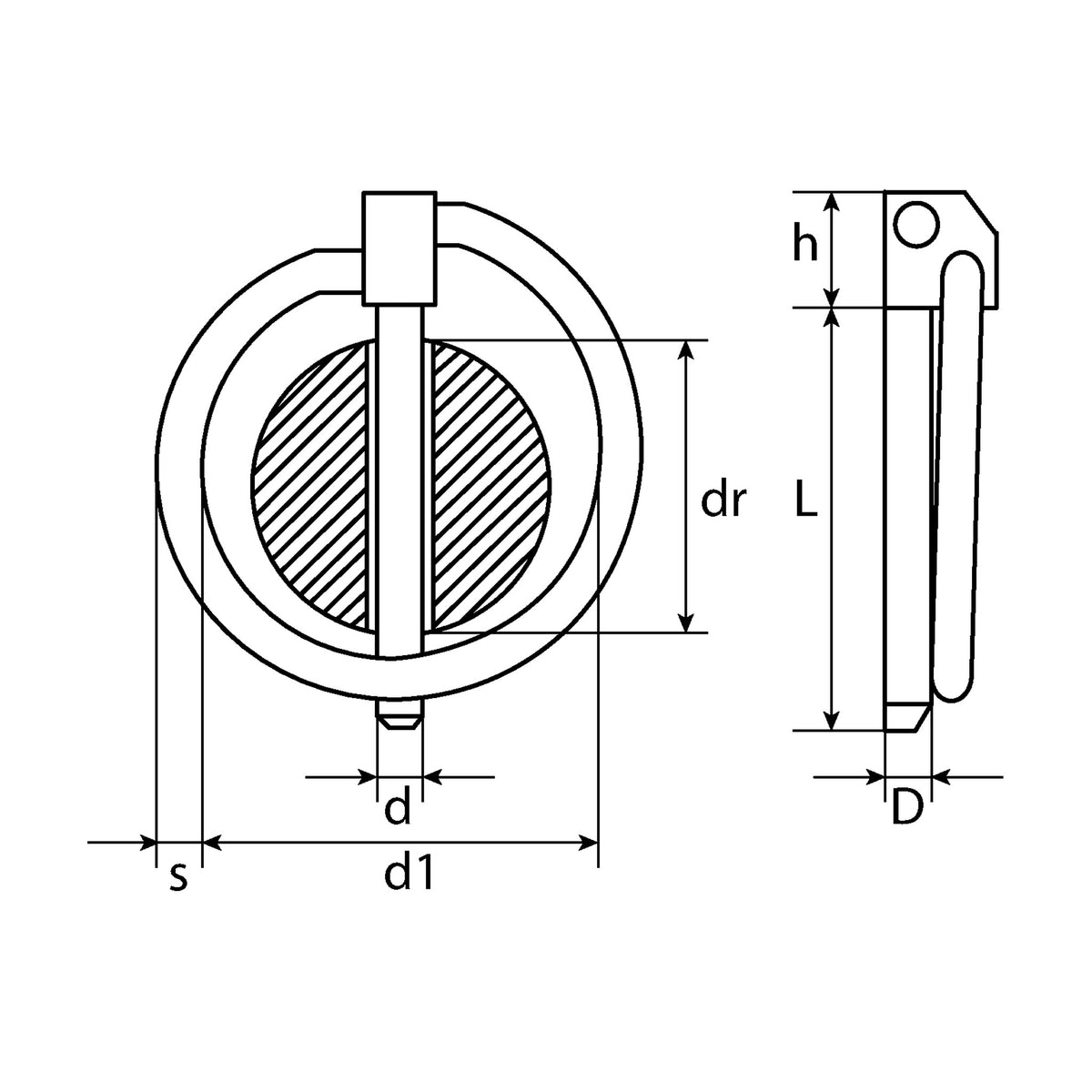

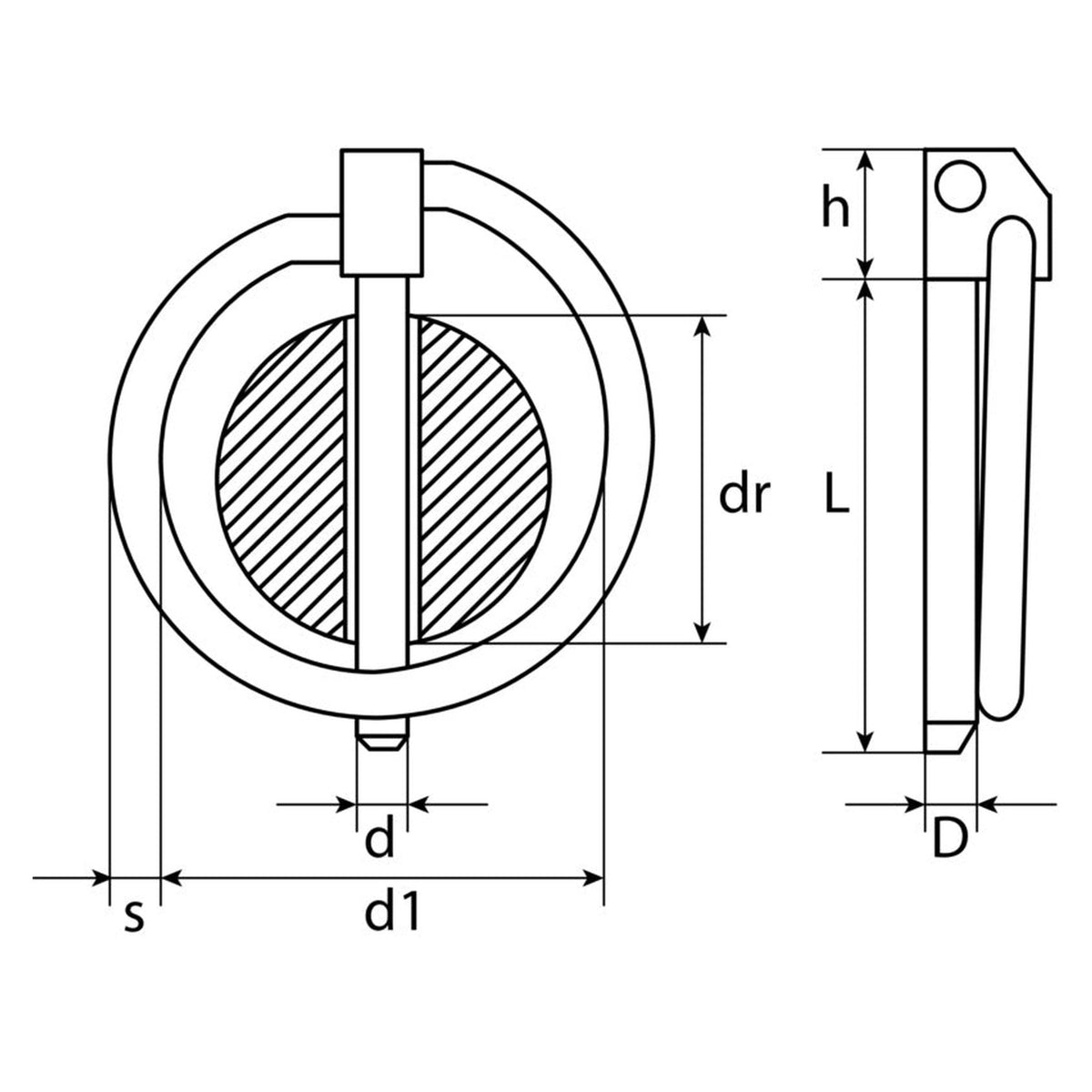

Die Größen trennen Steckerdurchmesser und Nennlänge; das kleinste Stück misst 4,5 mm bei 40 mm Länge, die übrigen bauen 42 mm lang. Dazu kommt ein Maß, das leicht untergeht: der größte Wellendurchmesser, über den der Bügel noch klappt. Bei den vier größeren Ausführungen sind das 38,5 mm, beim kleinsten Stecker 34,5 mm. Es genügt also nicht, dass der Schaft durch die Bohrung geht; die Achse ringsum muss ebenso in den Bügel passen. Ein Maß für die Bohrung selbst führt diese Ware nicht, verglichen wird am Bolzen.

Was sonst zur Ausführung gehört

• Vorgespannter Bügel: Der Bügel liegt von sich aus an. Eine Federkennlinie, eine Haltekraft oder ein Prüfwert gehört nicht zu den Angaben dieser Ware.
• Stahl mit verzinkter Oberfläche: Damit ist der Werkstoff benannt und sonst nichts. Schichtdicke, Verhalten gegenüber Feuchte, Salz und Kälte sowie die Lebensdauer im Freien bleiben offen.
• Einzeln, im Blister oder im Karton: Für den einen Ersatz, für den Werkzeugkasten am Gerät oder für den laufenden Bedarf in der Werkstatt.

Häufige Fragen

Darf ein Klappstecker einen tragenden Bolzen sichern?

Für Lastaufnahmeeinrichtungen benennt das Regelwerk der Unfallversicherungsträger die Sicherungen, die als ausreichend gelten: beim tragenden Bolzen den Sicherungsring in der Nut, beim Schraubbolzen eines Schäkels den Splint, bei einer Ketten- oder Seilverbindung mit Haken die Hakensicherung. Ein Klappstecker steht dort nicht, und für diesen Zweck ist er hier nicht bestimmt, auch nicht für einen einzelnen Handgriff oder eine Probelast. Dasselbe gilt für Einrichtungen, die Fahrzeuge miteinander verbinden. Werte für Haltekraft oder Tragfähigkeit führt die Warengruppe ohnehin nicht.

Tritt der Stecker an die Stelle eines Splints?

Wo eine Bauvorschrift, eine Anleitung oder eine Instandsetzungsvorgabe an einer Stelle einen Splint, einen Sicherungsring oder ein anderes benanntes Sicherungselement verlangt, bleibt es dabei. Splinte laufen als eigene Warengruppe, mit eigener Normangabe und mit dem Hinweis auf den einmaligen Gebrauch. Der Klappstecker zielt dagegen auf das wiederholte Öffnen; wie oft ein Stück gesetzt und gezogen werden kann und woran ein verbrauchtes zu erkennen ist, steht in den Angaben allerdings nicht.
