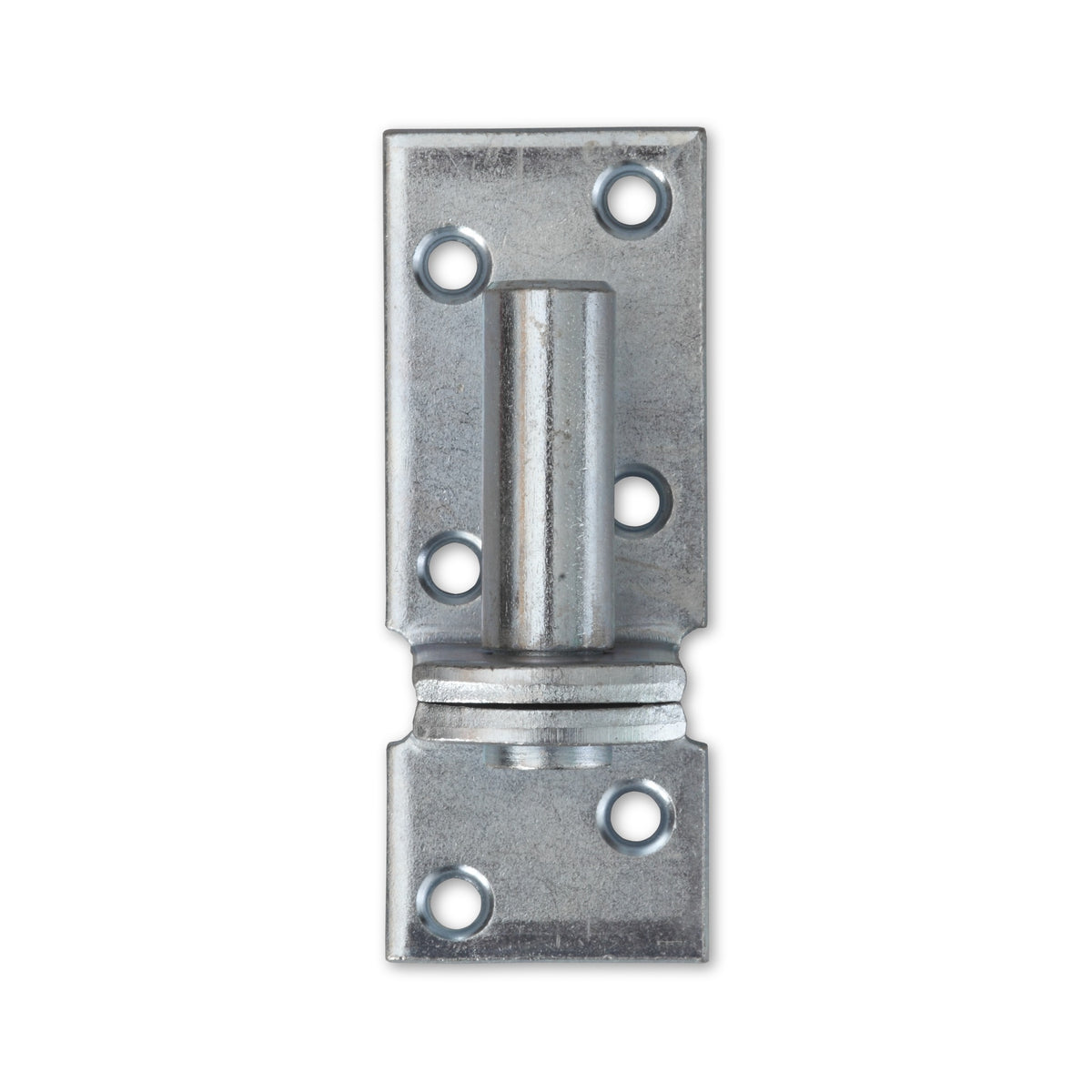

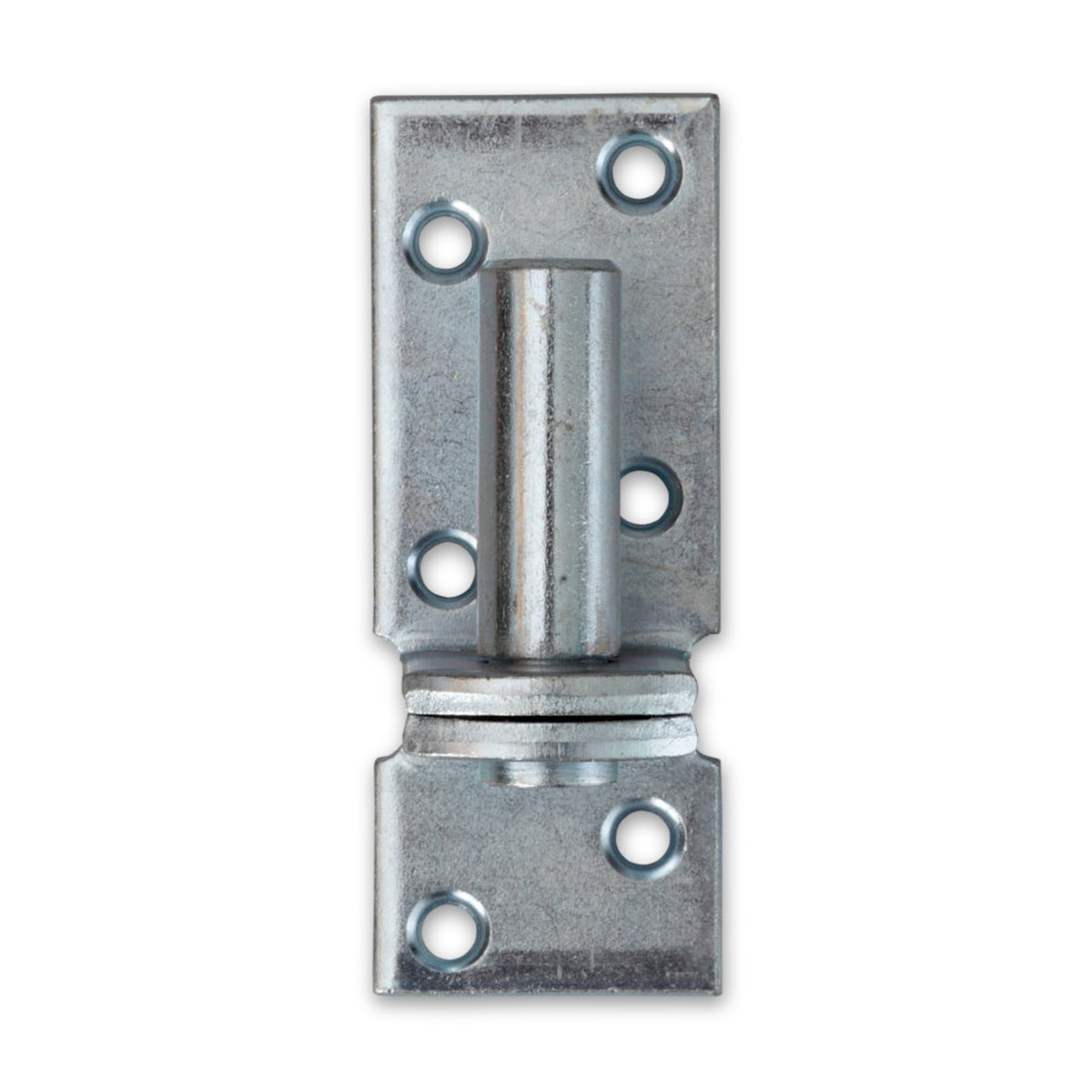

Kloben auf Platte Form I, Stahl verzinkt

Der Kloben auf Platte ist das feststehende Teil einer Aufhängung für Fensterläden, Holztüren und Holztore: ein Bolzen auf einer Platte, die an Zarge, Türstock oder Pfosten angeschraubt wird. Über den Bolzen wird das Auge eines Ladenbands geschoben. Diese Ausführung besteht aus verzinktem Stahl, hat eine versenkte Lochung für Senkkopfschrauben und ist mit Bolzen von 10, 13 oder 16 mm Durchmesser erhältlich.

Bolzen und Bandauge bilden das Scharnier

Das Auge des Bands liegt lose auf dem Bolzen, so entsteht ein langes Scharnier, an dem der Flügel schwenkt. Der Bolzendurchmesser entscheidet deshalb über die Auswahl: Er muss zum Auge des Bands passen.

Versenkte Löcher für Senkkopfschrauben

Die Löcher der Platte sind versenkt, als Befestigungsmittel ist die Spanplattenschraube mit Senkkopf vorgesehen. Der Kopf kann in der Platte versinken und steht nicht auf.

Der Abstand zur Platte bestimmt, wie der Flügel am Pfosten läuft

Der Abstand vom Bolzen zur Platte beträgt 10 mm beim Bolzen 10 mm und 12 mm bei den beiden größeren Ausführungen, gemessen zwischen Dorn und Platte. Zusammen mit der Kröpfung des Bands bestimmt er, wie der Flügel am Pfosten anliegt; das Kröpfungsmaß des vorhandenen Bands ist mit ihm zu vergleichen.

Einsatz an Fensterläden, Holztüren und Gartentoren

Tischler und Zimmerer setzen Kloben auf Platte an Türen und Toren aus Holz ein, im Garten- und Zaunbau und bei Heimwerkern dienen sie zum Einhängen von Gartentoren und Klappläden. Oberer und unterer Kloben werden übereinander fluchtend angeschraubt.

Häufige Fragen

Welche Schrauben gehören an die Platte?

Spanplattenschrauben mit Senkkopf, 4 mm stark beim Bolzen 10 mm und 5 mm bei den Bolzen 13 und 16 mm. Die Länge richtet sich nach dem Holz, in das die Schraube fassen soll.

Passt der Kloben zu meinem Ladenband?

Das entscheidet zuerst der Bolzen. Messen Sie den Innendurchmesser des Auges nach; bei gekröpften Bändern vergleichen Sie zusätzlich die Kröpfung mit dem Abstand zwischen Bolzen und Platte.

Muss vor dem Anschrauben vorgebohrt werden?

In Weichholz ist das beim Anschrauben eines Klobens entbehrlich, in Hartholz wird es geraten. Ein Probeloch in einem Holzrest zeigt, ob es ohne geht.

Wie viele Kloben braucht ein Fensterladen oder Tor?

Üblich sind zwei, oben und unten. Für Klappläden über 180 cm Höhe empfehlen sich drei Kloben mit Bändern.

Sichert der Kloben den Flügel gegen Ausheben?

Nein, das Bandauge sitzt lose auf dem Bolzen, nach oben bleibt die Verbindung offen. Gegen unbeabsichtigtes Ausheben, etwa durch Wind, hilft eine zusätzliche Sicherung, zum Beispiel ein Rückhalteelement am Band oder ein Sturmhaken.
