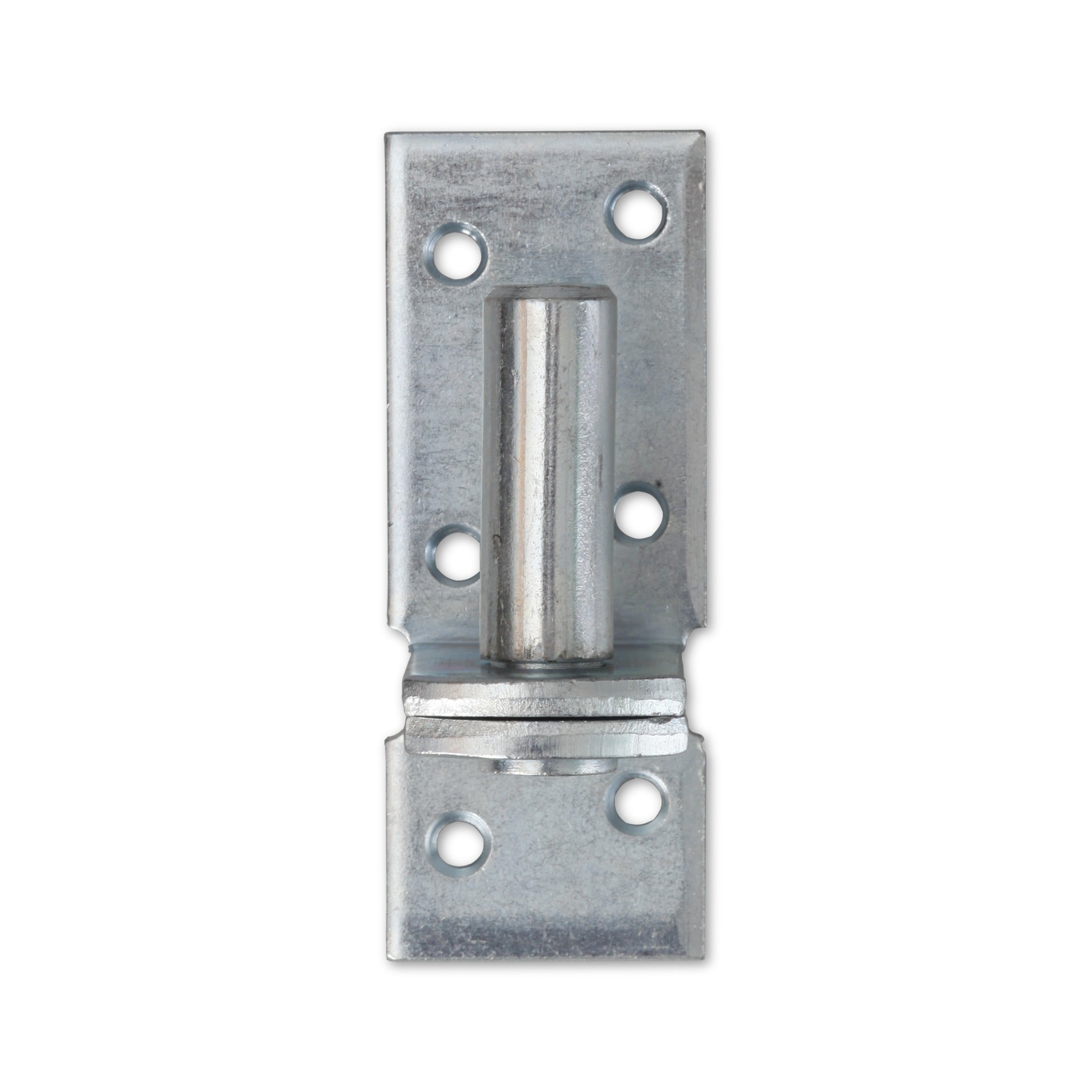

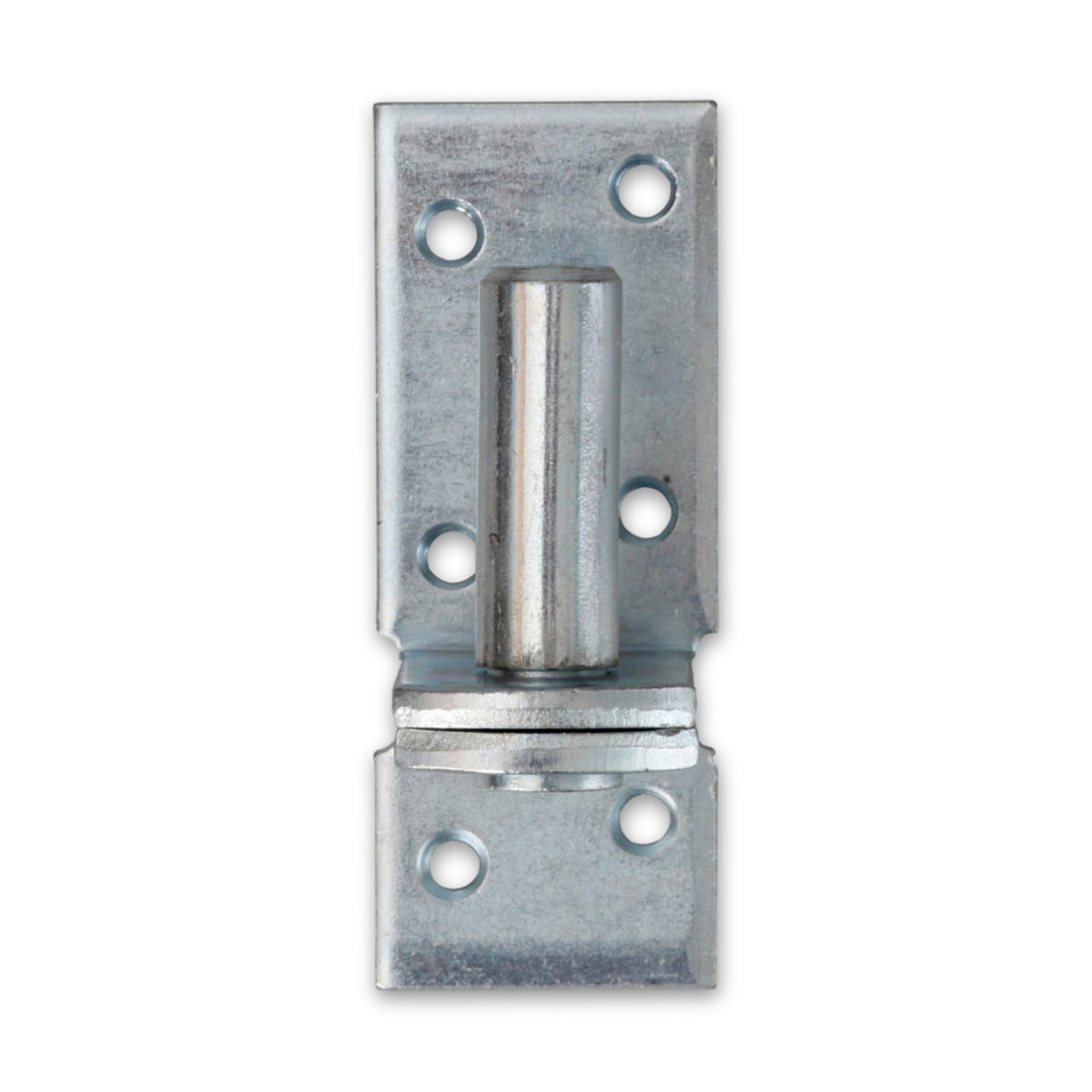

Kloben auf Platte Form II, Stahl verzinkt

Der Kloben auf Platte ist der feststehende Teil einer Aufhängung für Holztüren und Holztore: ein aufrecht stehender Bolzen auf einer anschraubbaren Platte aus verzinktem Stahl. Über den Bolzen wird das Auge eines Ladenbands geschoben, und der Flügel schwenkt darauf. Die drei Ausführungen unterscheiden sich im Bolzendurchmesser; die Löcher der Platte sind für Senkkopfschrauben gesenkt.

Bolzen und Band bilden ein langes Scharnier

Ein Ladenband wird immer zusammen mit einem Kloben montiert. Bolzen und Auge bilden ein langes Scharnier. Gesetzt werden Kloben paarweise, oben und unten.

Bolzendurchmesser und Abstand bestimmen die Auswahl

Die Ausführungen unterscheiden sich im Bolzendurchmesser mit 10, 13 oder 16 mm, in der Plattengröße und im Abstand zwischen Bolzen und Platte. Dieser Abstand bestimmt mit, wie der Flügel sitzt: Bei einem geraden Band steht er etwa um den Abstand zwischen Bolzen und Plattenrückseite vor dem Rahmen; ein gekröpftes Band nimmt den Abstand in der Kröpfung auf, und die Tür läuft dann gerade am Pfosten entlang. Das Maß, gemessen zwischen Dorn und Platte, beträgt bei der 10-mm-Ausführung 20 mm, bei den beiden größeren 25 mm. Wer von Form I auf Form II wechselt, vergleicht zuerst dieses Maß.

Einsatz an Holztüren, Portalen und Gartentoren

Üblich ist der Kloben an Holztüren, Portalen und Gartentoren. Die Platte wird an Zarge, Türstock oder Holzpfosten angeschraubt, der Bolzen steht aufrecht, und das Band wird mit seinem Auge von oben aufgesetzt. So arbeiten Tischler, Zimmerer und Heimwerker.

Häufige Fragen

Passt der Kloben zu meinem Ladenband?

Er passt, wenn das Auge des Bands zum Bolzendurchmesser passt. Am Band lässt sich das Augenmaß ablesen und mit 10, 13 oder 16 mm vergleichen; ebenso sollte die Bandform zum Abstand zwischen Bolzen und Platte passen.

Welche Schrauben werden für die Platte gebraucht?

Spanplattenschrauben mit Senkkopf, eine je Loch. Das sind vier Schrauben bei der 10-mm- und der 13-mm-Ausführung und sechs bei der 16-mm-Ausführung. Schrauben sind beim Artikel nicht aufgeführt; planen Sie sie beim Kauf mit ein.

Muss für die Schrauben vorgebohrt werden?

In Weichholz ist Vorbohren entbehrlich, in Hartholz bohren Sie am besten vor. Der Bohrer sollte etwas dünner sein als die Schraube, damit das Gewinde noch fasst.

Sichert der Kloben den Flügel gegen Ausheben?

Nein, der Flügel bleibt nach oben frei und lässt sich abheben, weil das Band nur über den Bolzen geschoben wird. Wo der Flügel dagegen gesichert sein soll, braucht es eine eigene Aushebesicherung; der Kloben liefert sie nicht.
