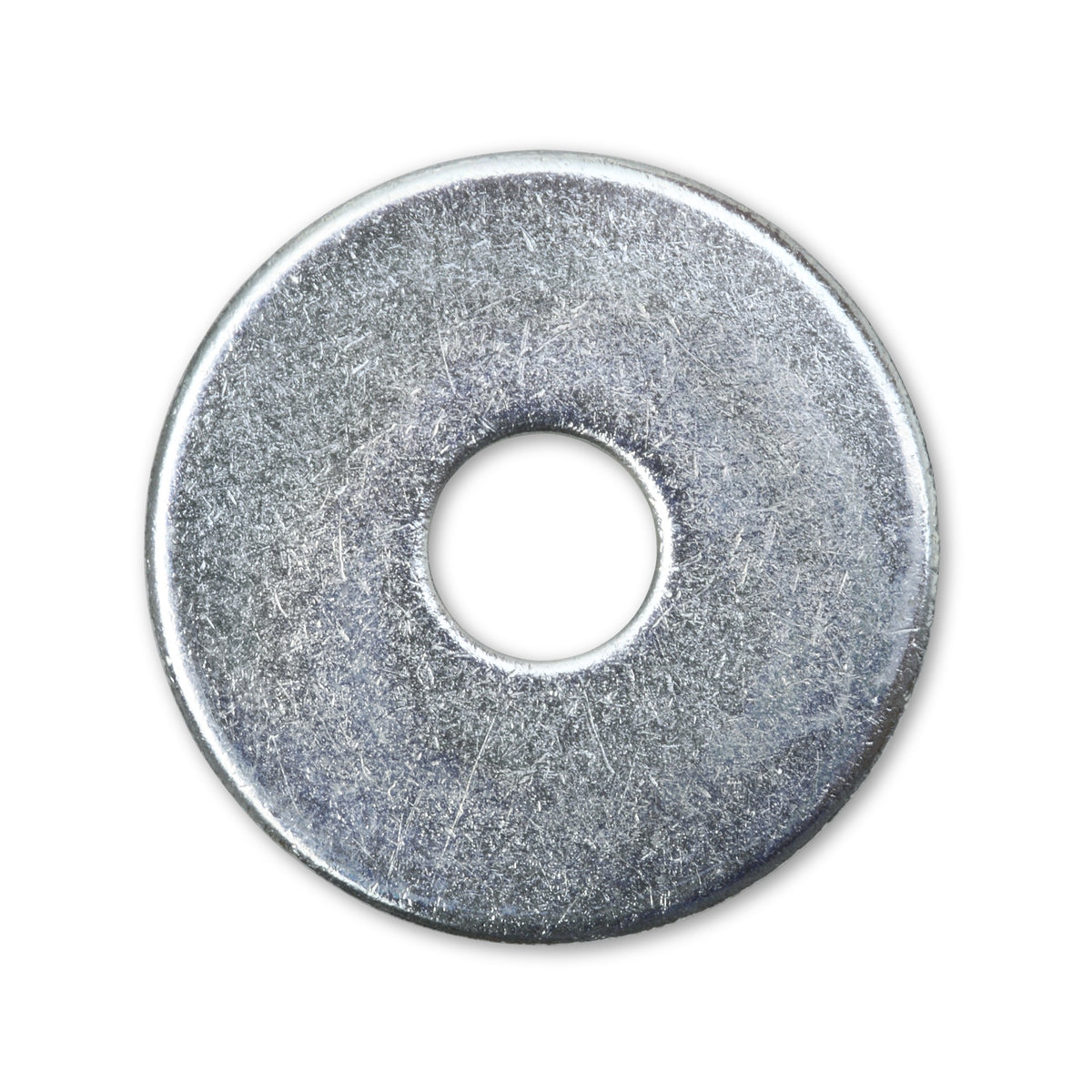

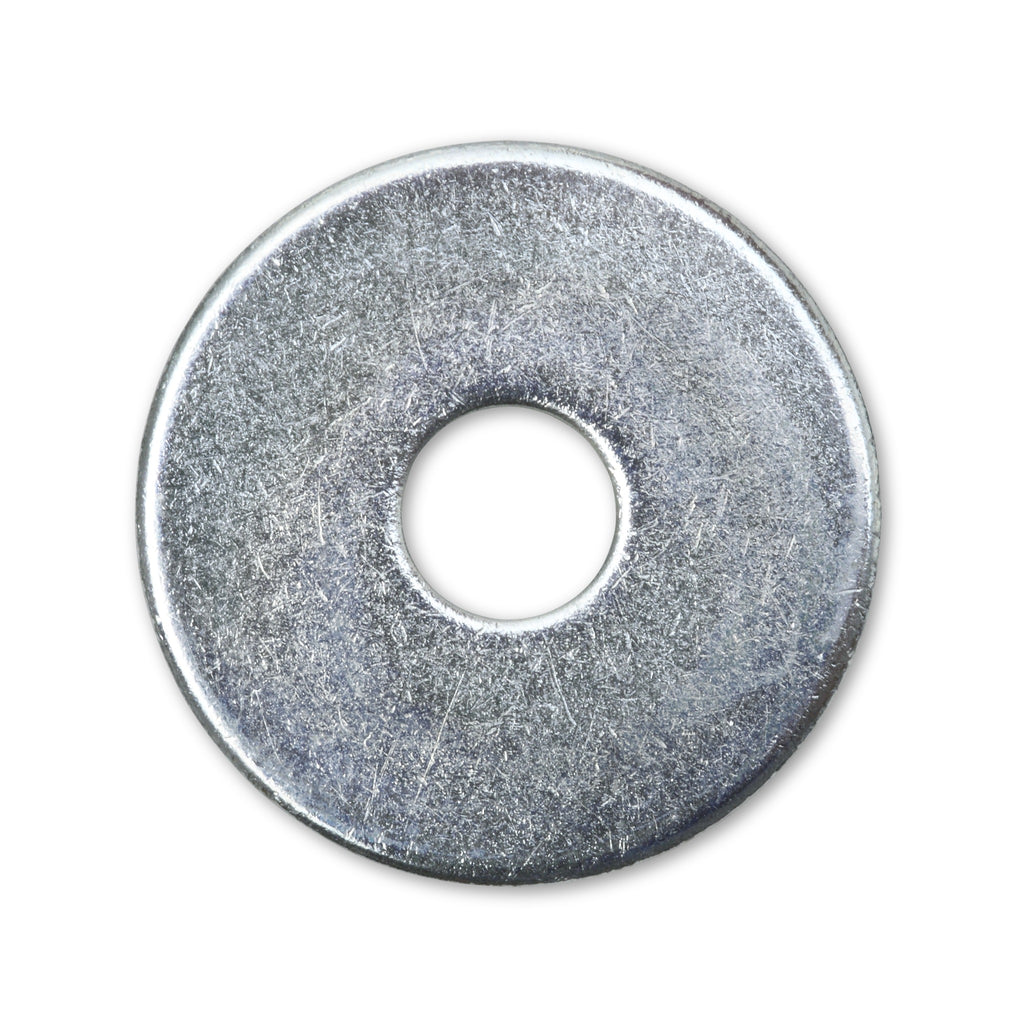

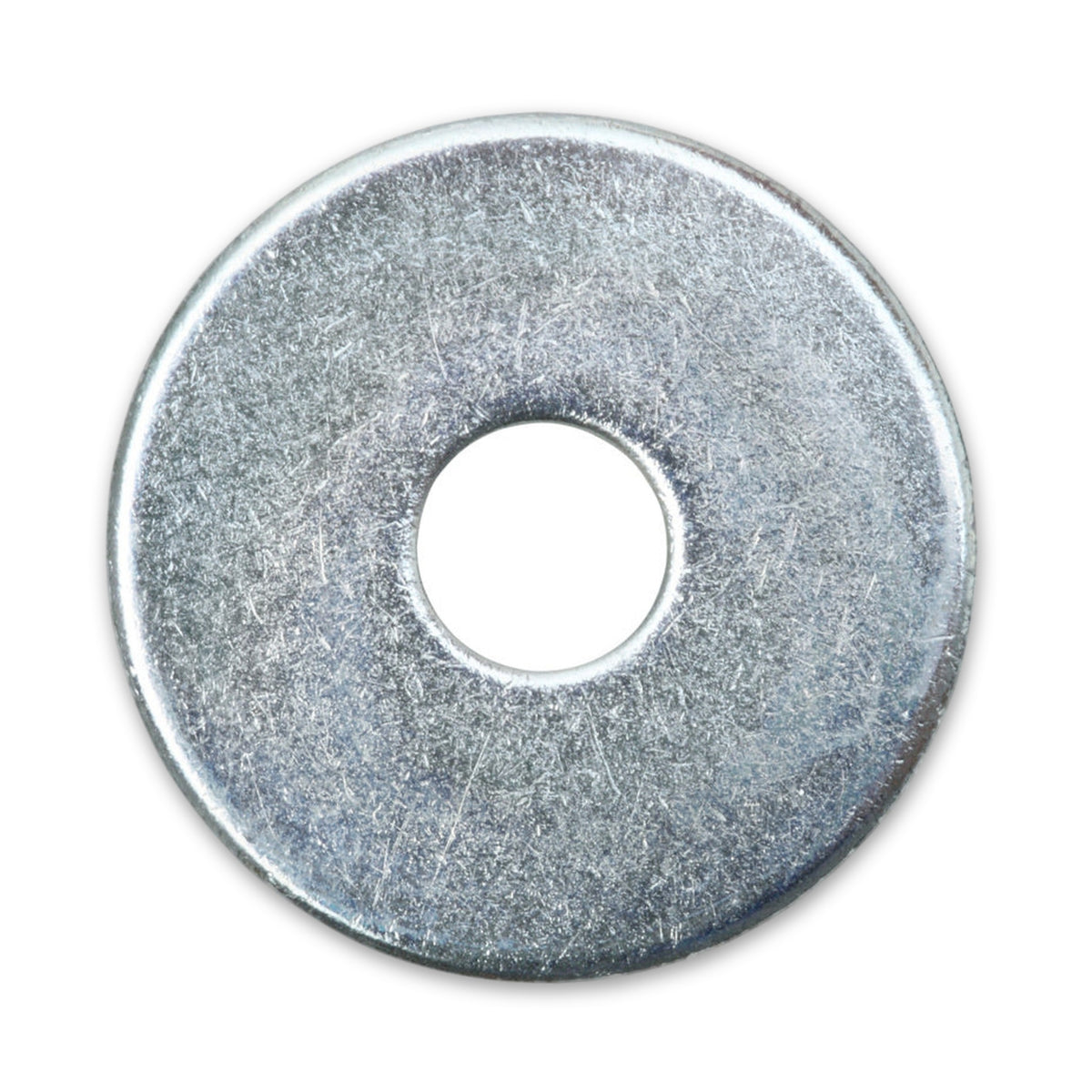

Kotflügelscheibe, Stahl verzinkt

Die Kotflügelscheibe ist eine extra breite Unterlegscheibe aus Stahl mit verzinkter Oberfläche. Sie ist für die Montage an dünnen Blechen gedacht und liegt zwischen Schraubenkopf oder Mutter und Bauteil. Ihre frühere Normbezeichnung lautet DIN 9022; bei der Auswahl entscheiden Schraubendurchmesser, Außendurchmesser und Stärke.

Mehr Auflage auf dünnem Blech

Auf dünnem Blech sitzt ein Schraubenkopf nur auf einer kleinen Fläche. Der große Außendurchmesser der Scheibe verteilt die Klemmkraft auf mehr Fläche, schont die Oberfläche und mindert die Gefahr, dass der Kopf in dünnes Material einsinkt oder durchzieht. Aus demselben Grund greift man bei weichen Werkstoffen, großen Bohrungen und Langlöchern zu breiten Scheiben.

Der Schraubendurchmesser legt fest, welche Bohrung die Scheibe braucht. Den Außendurchmesser wählt man nach der Größe der Bohrung im Bauteil und nach der Dünne des Materials.

Wo Kotflügelscheiben zum Einsatz kommen

Üblich sind sie in der Kfz-Werkstatt und im Karosseriebau, im Blech- und Metallbau sowie bei Montage- und Reparaturarbeiten, wo Schrauben durch dünne Bleche laufen oder die Bohrung größer ausfällt als der Schraubenkopf.

Häufige Fragen

Wann nehme ich eine Kotflügelscheibe statt einer normalen Unterlegscheibe?

Dann, wenn der Schraubenkopf allein zu wenig Auflage hat: bei dünnem Blech, weichem Werkstoff, großer Bohrung oder Langloch. Die größere Fläche verteilt die Klemmkraft. In festem Material mit passender Bohrung genügt meist eine normale Unterlegscheibe.

Welche Größe passt zu meiner Schraube?

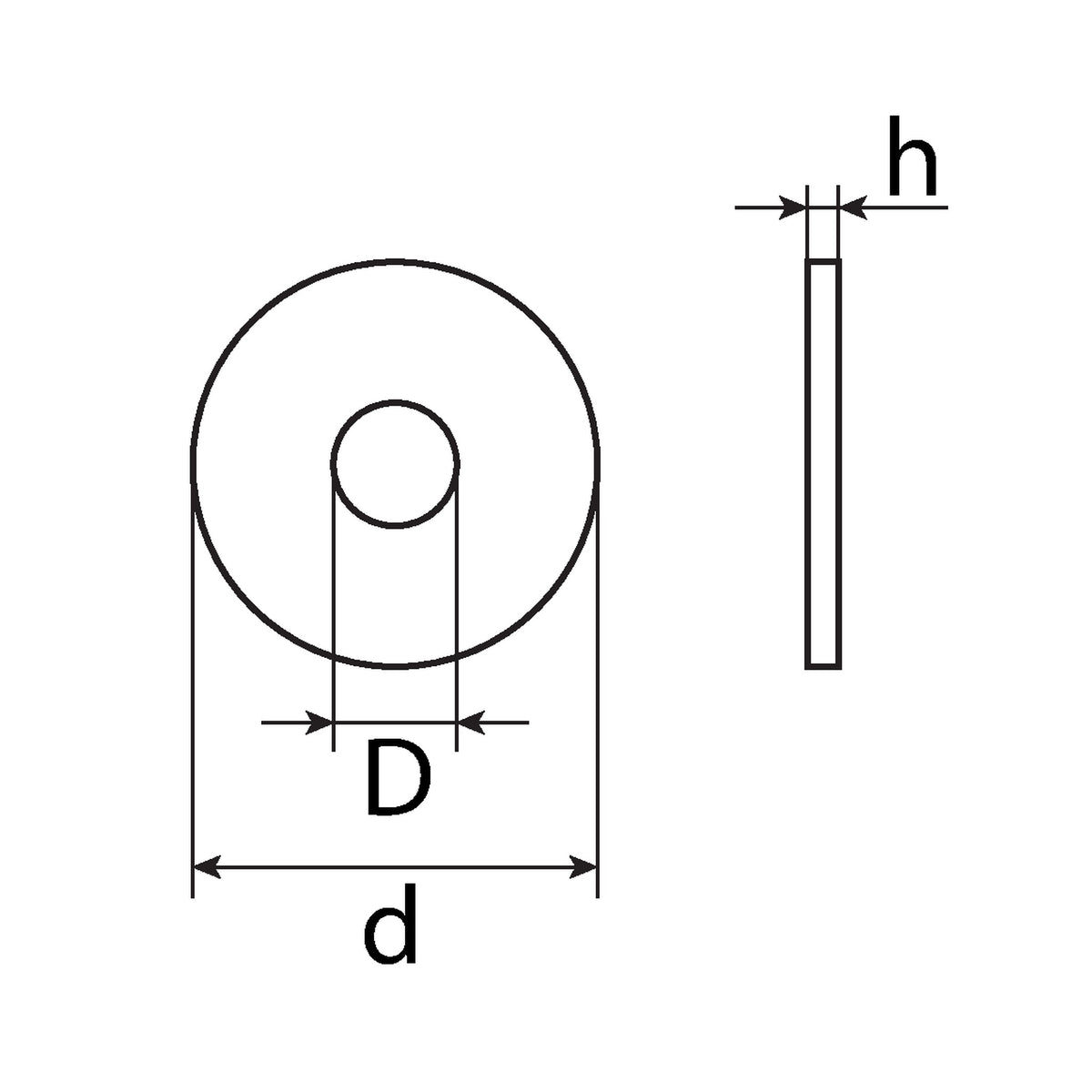

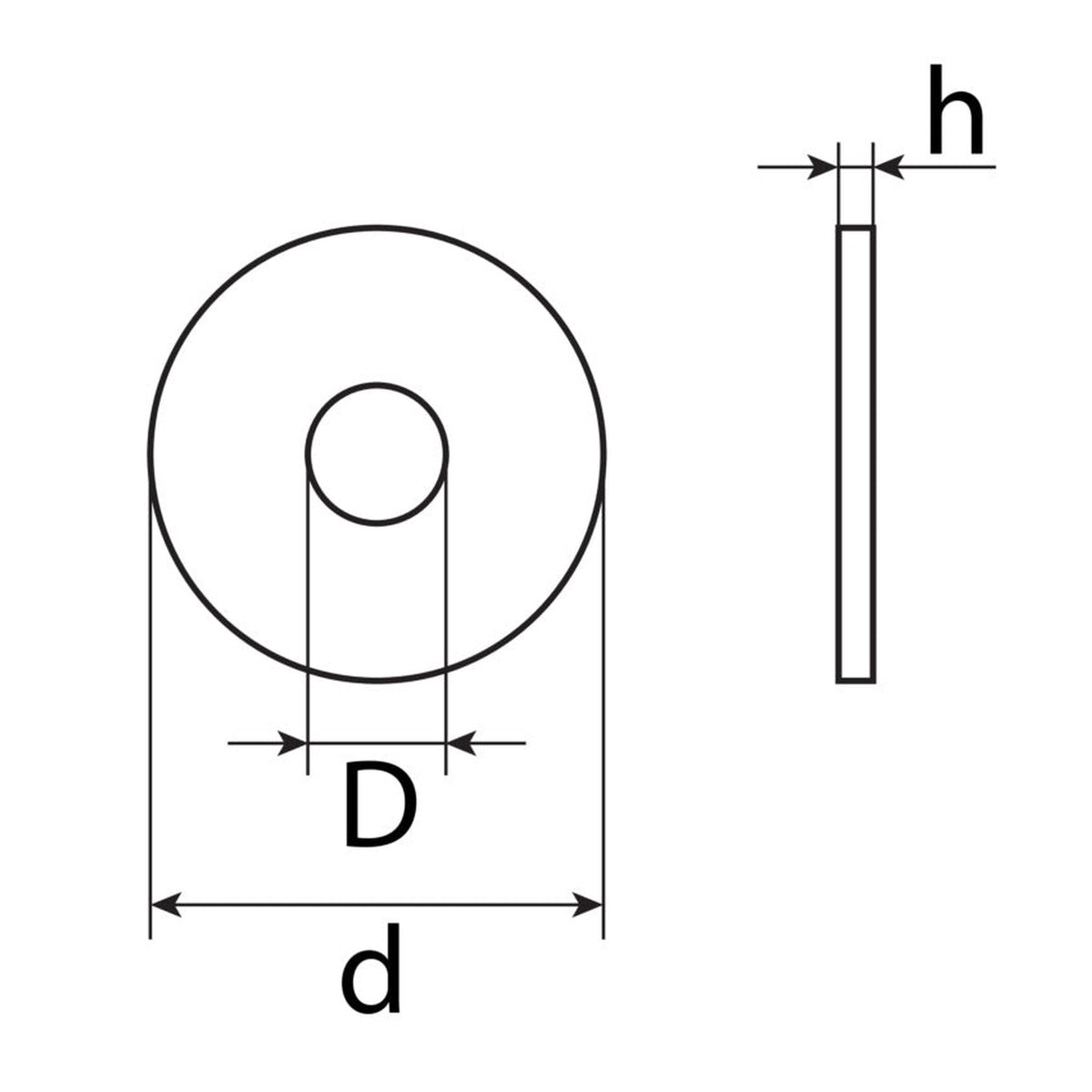

Die erste Zahl der Größenangabe ist der Schraubendurchmesser, die zweite der Außendurchmesser. Für eine M8-Schraube passen die Ausführungen für 8 mm mit einem Innendurchmesser von 8,4 mm.

Sichert die Scheibe die Schraube gegen Losdrehen?

Nein, eine gewöhnliche Unterlegscheibe wirkt nicht als Losdrehsicherung. Wo eine Sicherung gefordert ist, braucht es ein eigenes Sicherungselement, das für die konkrete Verbindung festgelegt wird.

Reicht die verzinkte Scheibe im Freien oder im Feuchtraum?

Für Feuchträume und das Freie nennt die Fachregel DIN 18360 als Beispiele nichtrostenden Stahl oder feuerverzinkte Verbindungsmittel. Eine Ausführung aus nichtrostendem Stahl gibt es im Shop als Kotflügelscheibe aus Edelstahl A2.
