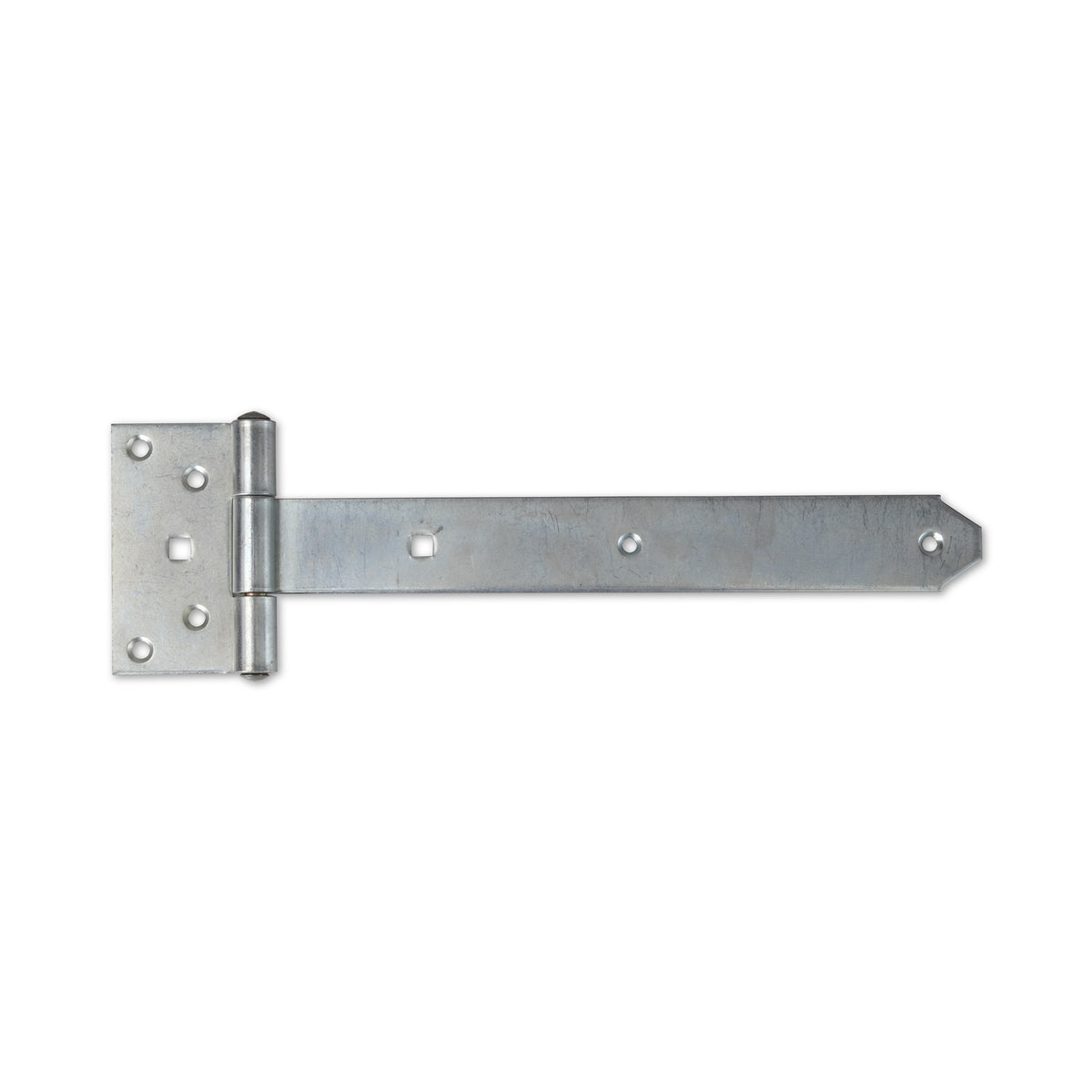

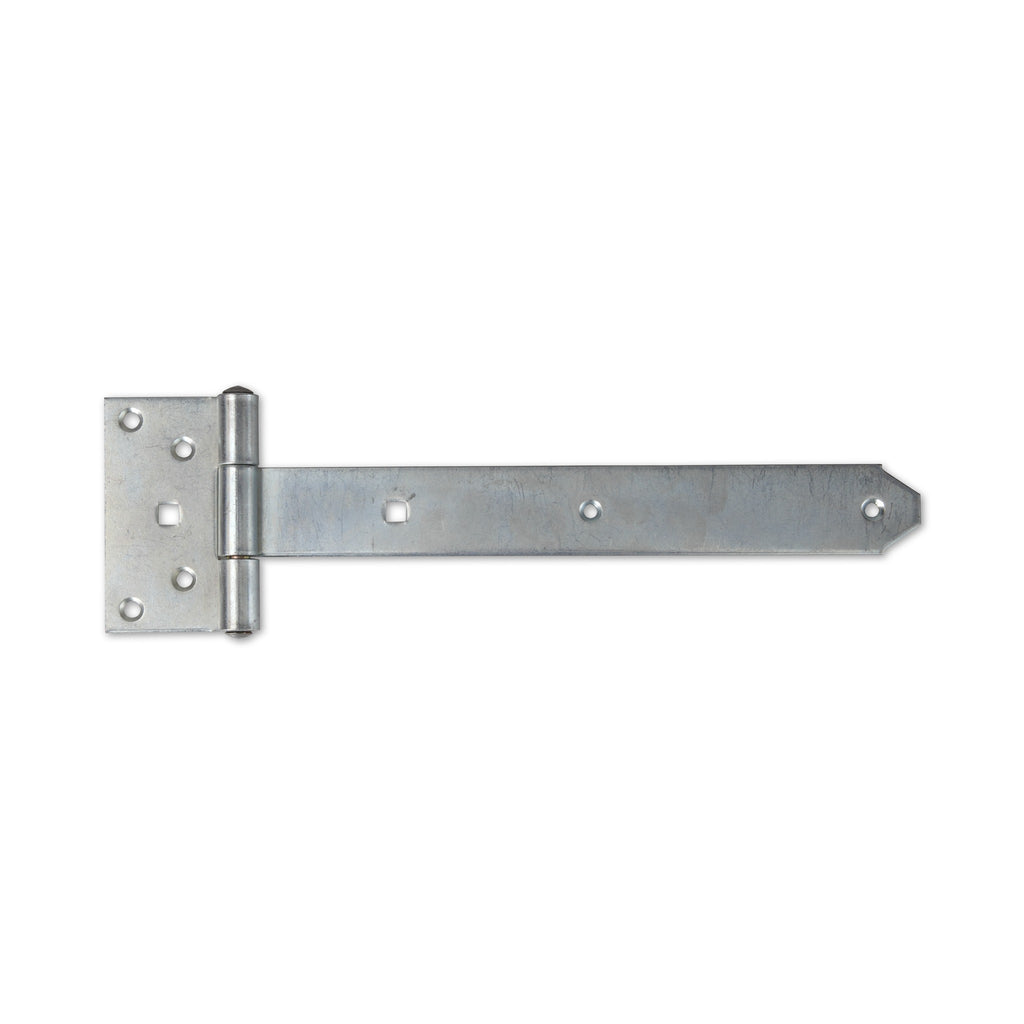

Kreuzgehänge schwer, Stahl verzinkt, Bandbreite 39 mm

Je 100 mm mehr Band, ein Loch mehr

Vier Bandlängen von 300 bis 600 mm stehen zur Wahl, und mit jedem Schritt kommt eine Öffnung hinzu: zwei am kürzesten Band, fünf am längsten. Das Scharnierteil bleibt dabei unverändert. Was mit der Länge wächst, ist die Strecke, über die das Band auf dem beweglichen Bauteil aufliegt, und die Zahl der Punkte, an denen es dort gehalten wird.

Breit an der Fuge, schmal darüber hinaus

Mit 103 mm fällt das Scharnierteil mehr als doppelt so breit aus wie das Band mit seinen 39 mm, dabei misst es nur 50 mm in der Länge. An der Fuge sitzt also ein kurzes, breites Stück, und quer dazu läuft das schmale Band hinaus. Ein gemeinsamer Stift hält beide Teile zusammen, aufgeschraubt werden beide. Zwei der Öffnungen sind Vierkantlöcher von 8,8 mm Breite, die runden messen 6,5 mm; vorgebohrt und gestanzt sind alle bereits.

Häufige Fragen

Wächst mit der Bandlänge auch die Materialstärke?

Der Zuwachs kommt in einem einzigen Schritt: 300 und 400 mm tragen 3,5 mm, 500 und 600 mm dann 3,75 mm. Die Bandbreite von 39 mm bleibt über alle vier gleich. Aus diesen Maßen und aus dem Wort schwer im Namen der Reihe lässt sich keine Traglast ableiten, und angeführt wird für diese Ausführungen keine.

Wo werden Kreuzgehänge dieser Reihe eingesetzt?

Genannt sind vor allem Kisten für den Transport und leichtere Tore. Damit ist ein übliches Verwendungsfeld beschrieben und keine Eignung für ein bestimmtes Bauteil; ob Maße und Lochbild zu einer Stelle passen, zeigt sich am Objekt.
