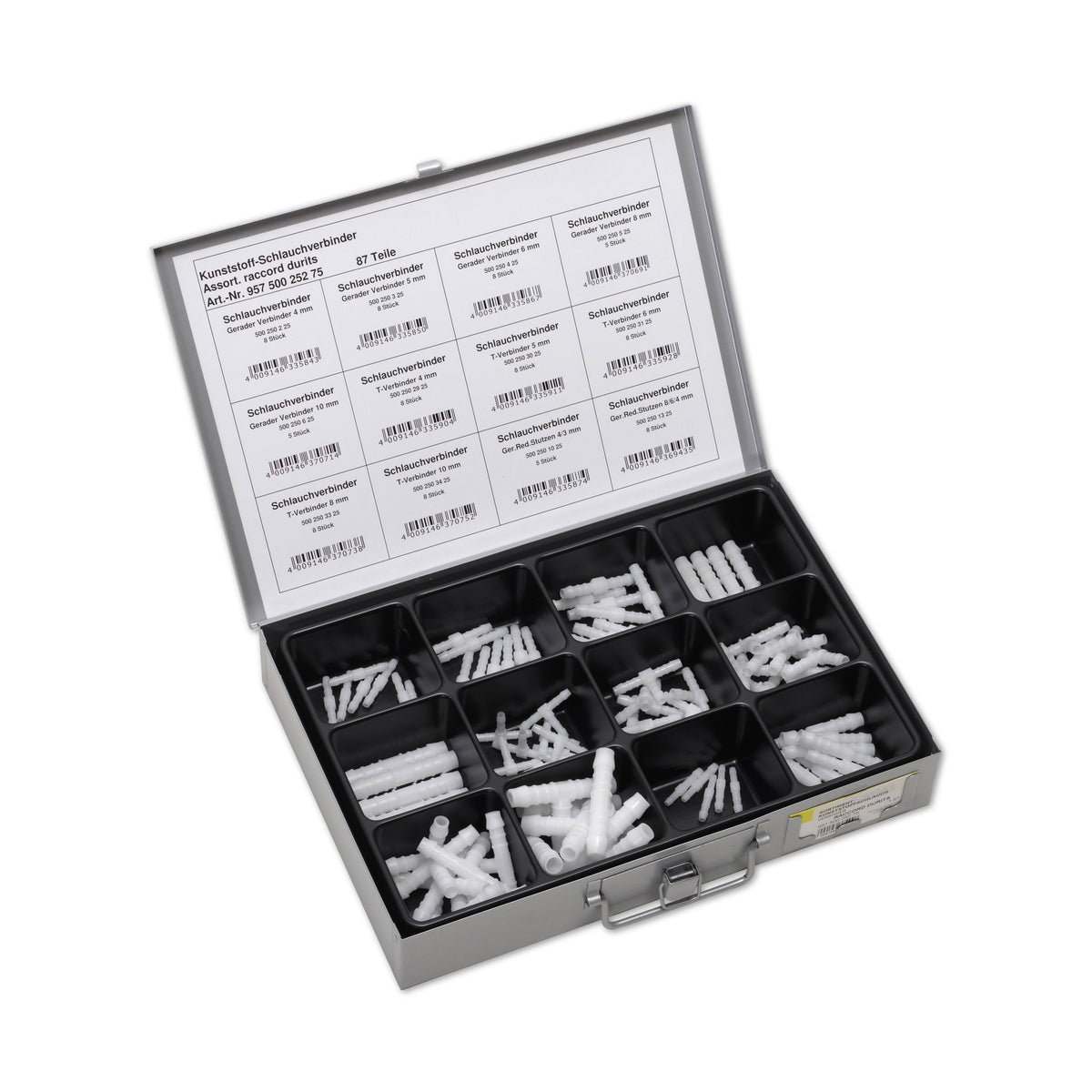

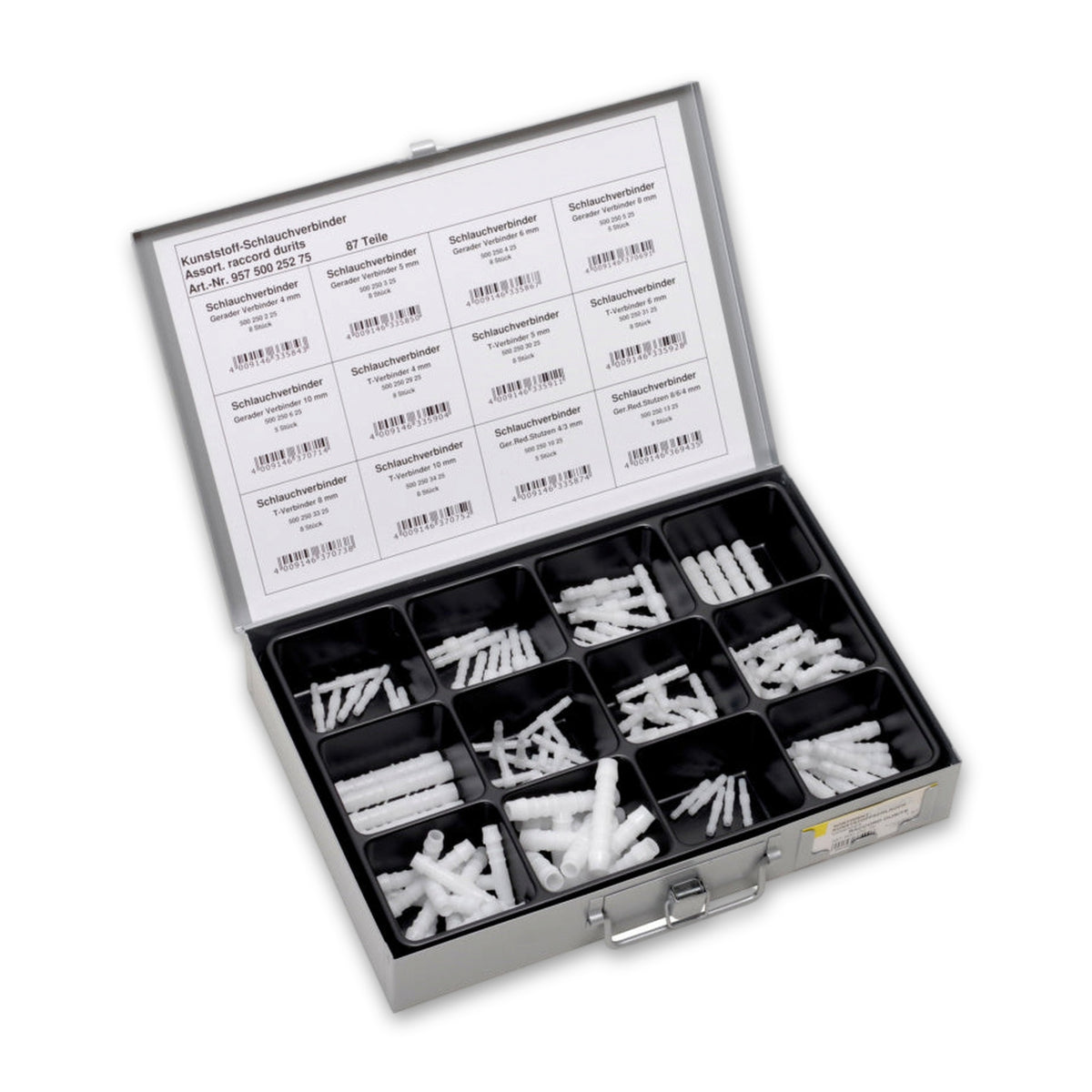

Kunststoffschlauchverbinder-Sortiment, 12-fach, 87-teilig

Das Sortiment vereint 87 Kunststoff-Schlauchverbinder in zwölf Fächern: gerade Verbinder, T-Verbinder und gerade Reduzierstutzen. Es dient dazu, Schlauchenden in Werkstatt und Instandhaltung zu verbinden, abzuzweigen oder auf ein anderes Maß zu bringen, wenn vorher nicht feststeht, welche Weite der Schlauch hat. Über die Auswahl entscheiden Bauform und Innendurchmesser des vorhandenen Schlauchs; für Biodiesel und E10 ist Beständigkeit angegeben.

Jede Bauform löst eine andere Aufgabe am Schlauchende

• Gerade Verbinder führen eine Leitung weiter, etwa wenn ein Schlauch repariert oder verlängert wird. Es gibt sie in fünf Maßen von 4 bis 10 mm.
• T-Verbinder teilen eine Leitung in zwei Richtungen auf, wo eine Abzweigung gebraucht wird. Auch sie liegen in fünf Maßen vor.
• Gerade Reduzierstutzen verbinden zwei Schläuche unterschiedlicher Weite. Die Bezeichnung nennt beide Durchmesser nebeneinander, hier 4/3 mm und 8/6 mm.

Rippen halten den Schlauch, die Schelle sichert ihn

Das Anschlussende trägt bei Verbindern dieser Bauart ein Rillen- oder Tannenbaumprofil aus umlaufenden Rippen. Sie setzen dem Aufschieben wenig Widerstand entgegen und halten den Schlauch gegen die Zugrichtung. Gegen Abrutschen unter Druck oder Zug wird das aufgeschobene Ende zusätzlich mit einer Schlauchschelle gesichert.

Vom offenen Schlauchende zur gesicherten Verbindung

In der Kfz-Werkstatt, der Landmaschinen- und Motorgerätetechnik und der Instandhaltung geht man üblicherweise so vor: Schlauch abziehen, Innendurchmesser prüfen, den passenden Verbinder probeweise aufstecken und das Ende mit einer Schlauchschelle sichern.

Häufige Fragen

Passt das Sortiment auf meinen Schlauch?

Das zeigt das Probeaufstecken am eigenen Schlauch. Dazu den Innendurchmesser des Schlauchs messen und die Ausführung wählen, deren Anschluss an den Rippen etwas weiter ist als der Schlauch innen. Die Millimeterangabe benennt die Ausführung und sagt allein noch nicht, ob sie zu Ihrem Schlauch passt.

Brauche ich zusätzlich Schlauchschellen?

Ja, jedes aufgeschobene Schlauchende wird üblicherweise zusätzlich mit einer Schlauchschelle gesichert. Im Sortiment liegen nur Verbinder, Schellen sind separat zu besorgen. Die Größe richtet sich nach dem Außendurchmesser des Schlauchs.

Kann ich damit Kraftstoff, Druckluft oder Wasser führen?

Für Biodiesel und E10 sind die Verbinder als beständig angegeben. Für Bremsleitungen sind sie nicht vorgesehen, ebenso nicht ausgewiesen für Druckluft, Gas und Trinkwasser. Für solche Leitungen passen Teile, die ausdrücklich dafür angegeben sind.
