Kunststoffschlauchverbinder-Sortiment, 8-fach

Acht Ausführungen für das offene Schlauchende

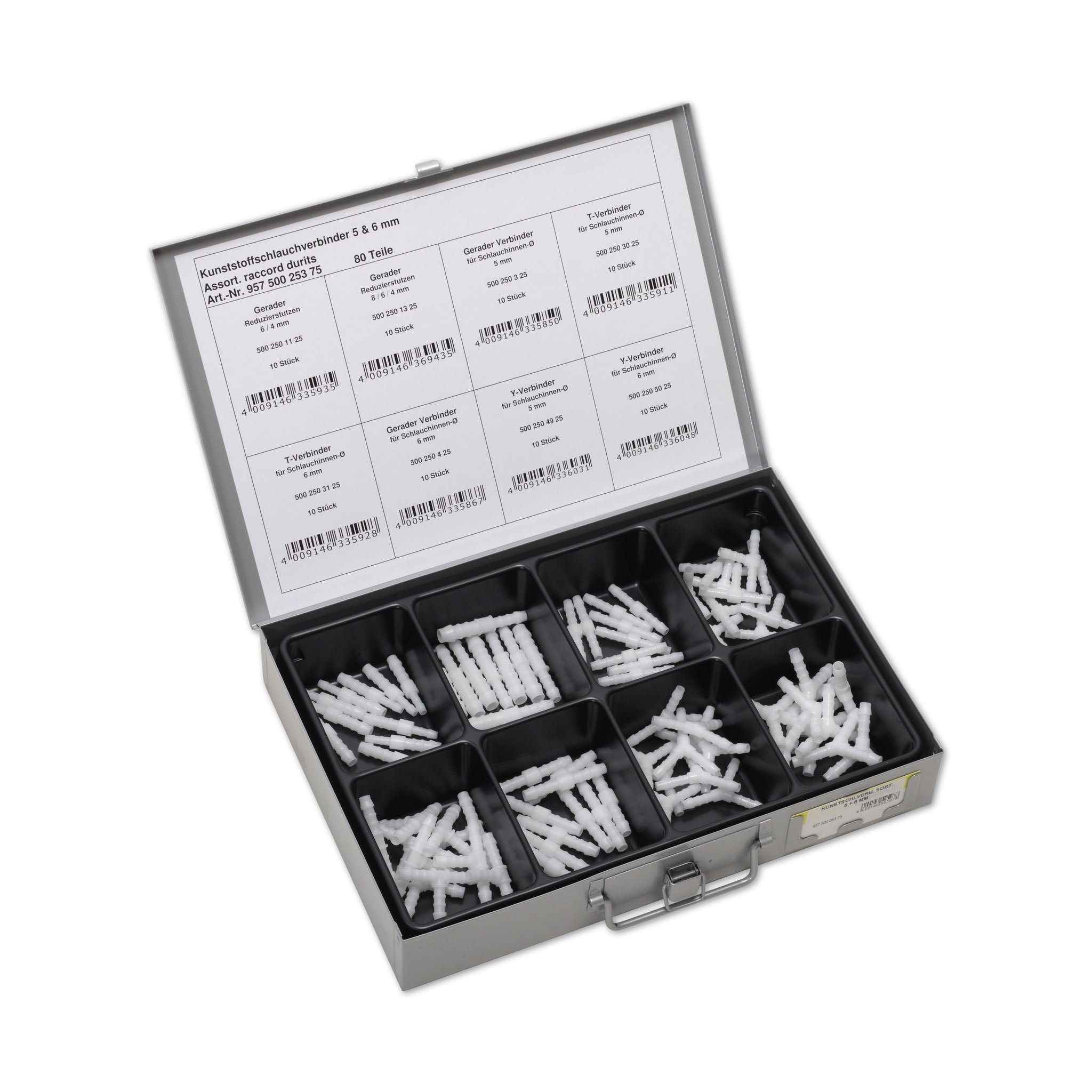

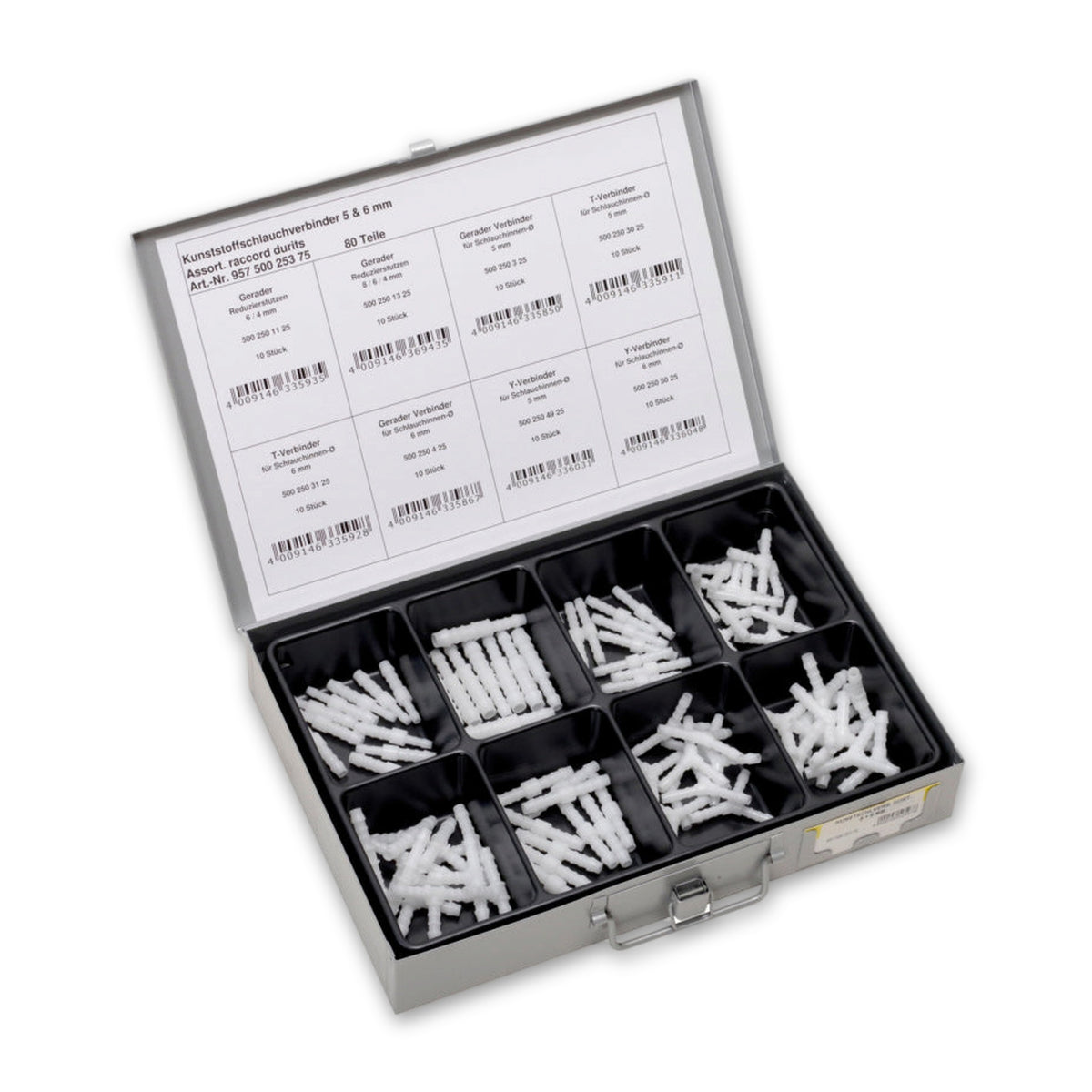

Das Sortiment enthält 80 Kunststoff-Formteile für Schlauchenden: gerade Verbinder, T-Stücke, Y-Stücke und gerade Reduzierstutzen in acht Ausführungen zu je zehn Stück. Typisch ist der Einsatz in Kfz-Werkstatt und Fahrzeugreparatur, wenn ein Schlauch getrennt, verlängert, abgezweigt oder auf einen anderen Innendurchmesser gebracht werden muss. Welche Ausführung passt, entscheidet der Innendurchmesser des vorhandenen Schlauchs.

Verbinden, abzweigen, reduzieren

• Gerade Verbinder führen eine Leitung weiter, etwa nach einem Schnitt oder wenn ein Stück fehlt. Es gibt sie für Schlauch mit 5 mm und mit 6 mm Innendurchmesser.
• T-Stücke und Y-Stücke zweigen eine Leitung ab, ebenfalls für 5 mm und 6 mm Innendurchmesser.
• Gerade Reduzierstutzen verbinden zwei Schläuche mit unterschiedlichem Durchmesser. Enthalten sind die Größen 6/4 mm und 8/6 mm; beide Maße stehen in der Bezeichnung.

So hält der Schlauch auf dem Verbinder

Das Anschlussende dieser Verbinder trägt ein Rippenprofil, auch Tannenbaumprofil genannt. Der Schlauch wird aufgeschoben: Die Rippen sind widerhakenartig geformt, setzen dem Aufschieben wenig Widerstand entgegen und halten gegen die Zugrichtung. Dafür muss der Außendurchmesser an den Rippen etwas über dem Innendurchmesser des Schlauchs liegen, denn daraus entsteht die Vorspannung der Verbindung. Zusätzlich gehört eine Schlauchschelle an jede Verbindung, weil ein nur aufgeschobener Schlauch unter Druck oder Zug abrutschen kann. Schellen sind nicht im Sortiment enthalten.

Häufige Fragen

Für welche Schlauchgrößen sind die Verbinder gedacht?

Gerade Verbinder, T- und Y-Stücke gibt es für Schlauch mit 5 mm und mit 6 mm Innendurchmesser. Gemessen wird der Innendurchmesser des Schlauchs; der Verbinder ist an den Rippen etwas dicker, damit der Schlauch fest sitzt. Bei den Reduzierstutzen stehen beide Maße (6/4 mm und 8/6 mm) in der Bezeichnung.

Brauche ich zusätzlich Schlauchschellen?

Ja, die Verbindung sollte mit einer Schlauchschelle gesichert werden. Im Sortiment liegen nur die Formteile. Welche Schelle zur Verbindung passt, lässt sich am Bauteil prüfen, denn dazu macht der Hersteller keine Angabe.

Kann ich die Verbinder für Kraftstoffleitungen verwenden?

Der Kunststoff ist laut Hersteller beständig gegen E10, Biodiesel sowie Kraft- und Schmierstoffe, damit sind die Verbinder aber nicht automatisch für die Kraftstoffleitung im Fahrzeug zulässig. Ob eine Verbindung dort erlaubt ist, muss am Fahrzeug beurteilt werden, denn für Kraftstoffleitungen gelten eigene Vorschriften. Maßgeblich sind außerdem die Vorgaben des Fahrzeugherstellers.

Sind die Verbinder für Bremsleitungen geeignet?

Nein, für Bremsleitungen und andere Teile der Bremsanlage sind sie nicht freigegeben. Die genannte Beständigkeit gegen Bremsflüssigkeit beschreibt nur den Kunststoff, nicht die Einbaustelle. Für die Bremsanlage gelten die Vorgaben des Fahrzeugherstellers.
