Kunststoffschlauchverbinder-Sortiment, 18 Fächer, 150-teilig

Schlauchleitungen verbinden, verzweigen und auf andere Weiten bringen

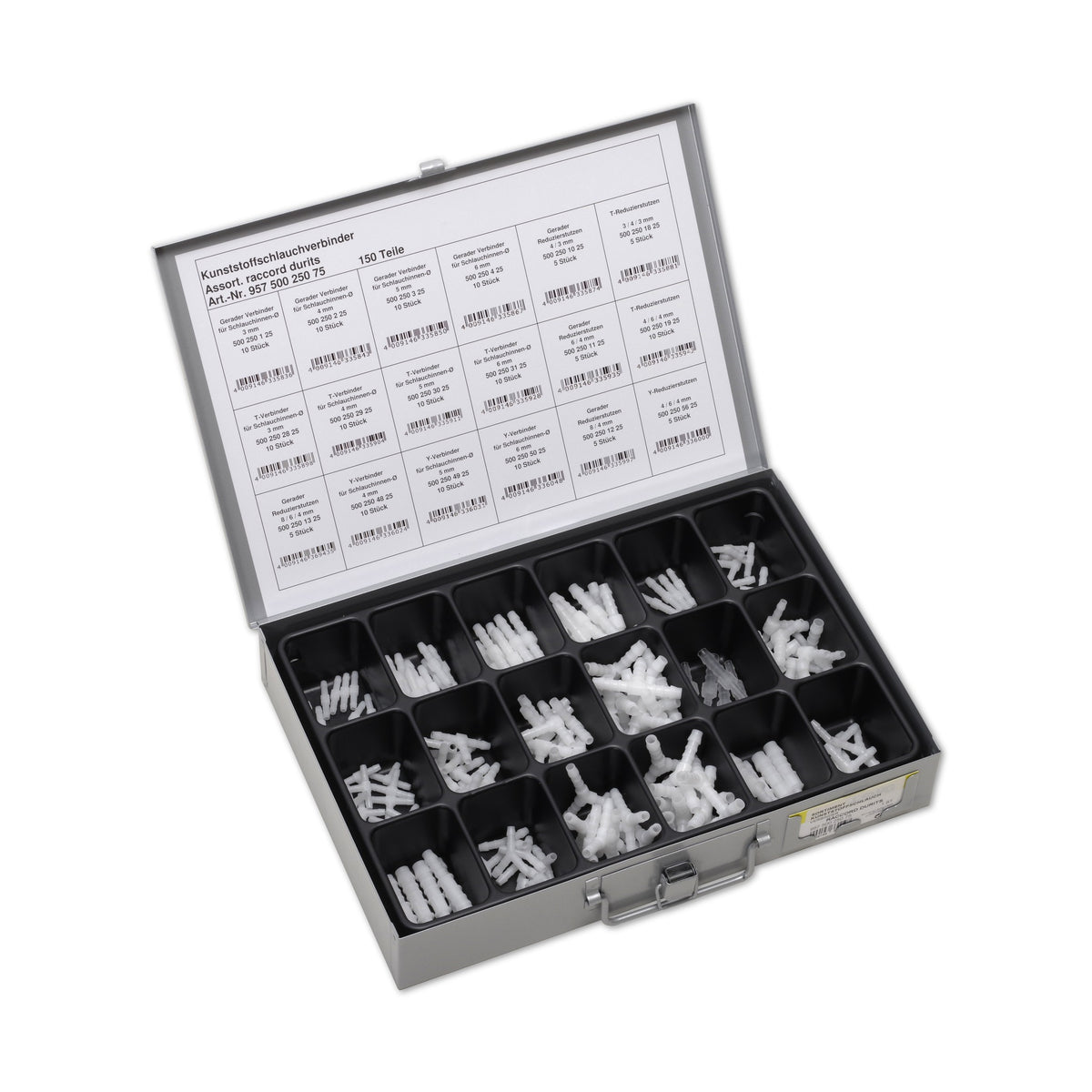

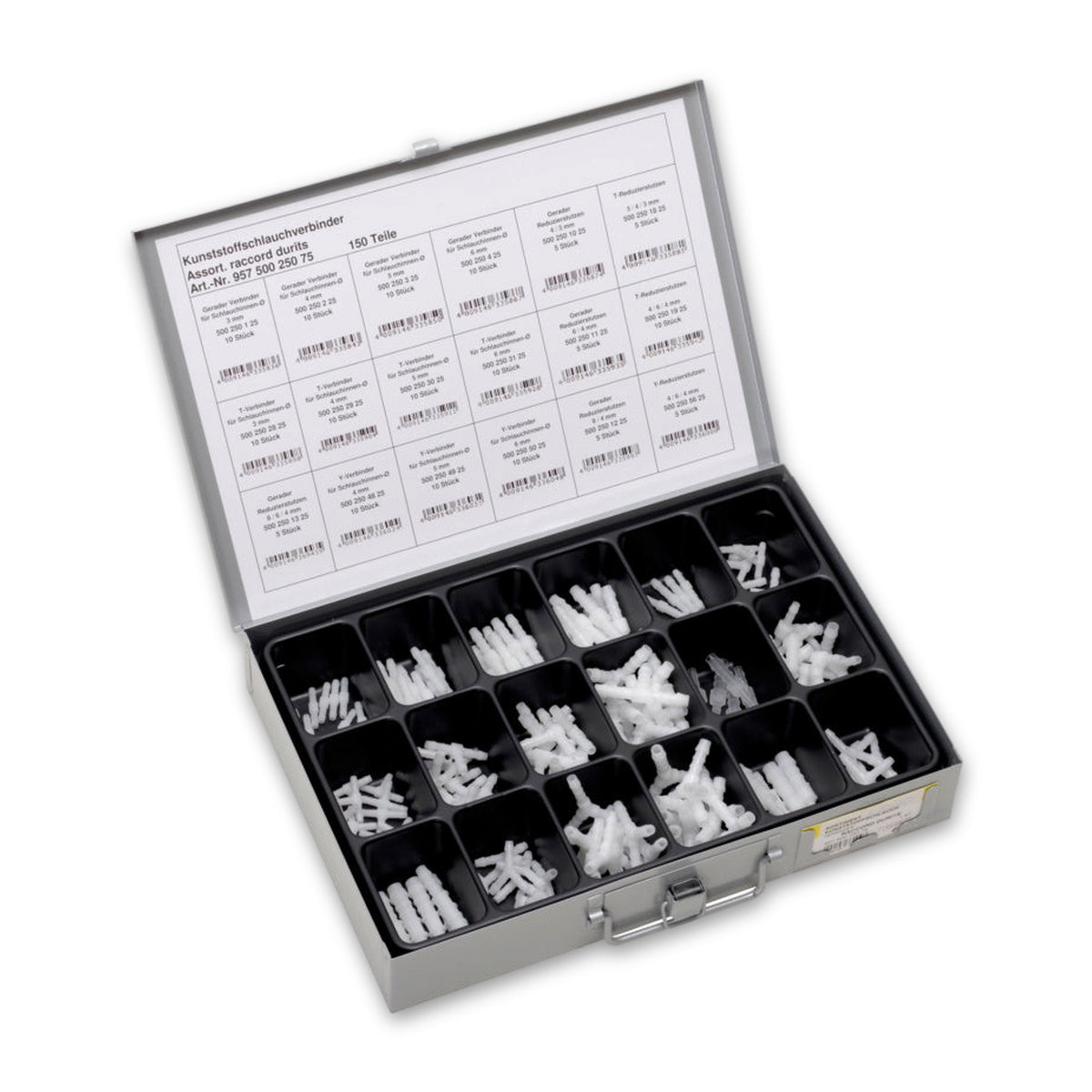

Das Sortiment liefert 150 Schlauchverbinder aus Kunststoff, verteilt auf 18 Fächer: gerade Verbinder, T- und Y-Verbinder sowie gerade, T- und Y-Reduzierstutzen. Die geraden, T- und Y-Verbinder sind für Schlauchinnendurchmesser von 3 bis 6 mm ausgeführt, die Reduzierstutzen reichen bis 8 mm. Die Teile sind als Bio-Diesel- und E10-beständig angegeben. Welches Fach welche Ausführung enthält, hält die beiliegende Einlagefolie fest.

Die Bauform folgt der Leitungsführung

• Gerade Verbinder setzen zwei Schlauchenden zusammen und führen eine Leitung weiter.
• T- und Y-Verbinder zweigen eine Leitung ab.
• Reduzierstutzen wechseln von einer Schlauchweite auf eine andere; die beteiligten Durchmesser stehen nebeneinander in der Bezeichnung, etwa 6/4 mm.

Bei den geraden, T- und Y-Verbindern bezeichnet die Millimeterangabe den Innendurchmesser des Schlauchs, für den die Ausführung vorgesehen ist. Maßgeblich ist daher der vorhandene Schlauch: Er wird innen gemessen, danach richtet sich das Fach.

Ohne Schelle bleibt die Verbindung unfertig

Ein aufgeschobenes Schlauchende sitzt auf dem Rippenprofil zunächst fest, weil die Rippen widerhakenartig geformt sind und gegen die Zugrichtung halten. Unter Druck oder Zug kann es dennoch abrutschen. Zur Verbindung gehört deshalb eine Schlauchschelle; dem Sortiment liegen keine bei.

Einsatz in Werkstatt, Fahrzeugbau und Heimwerkstatt

Üblich ist die Verwendung bei Reparatur und Wartung in der Kfz-Werkstatt, im Fahrzeugbau sowie in Werkstatt und Hobbybereich, wo Schlauchleitungen kleiner Weite geändert, ergänzt oder repariert werden.

Häufige Fragen

Sind Schlauchschellen im Sortiment enthalten?

Nein, das Sortiment enthält nur die Verbinder. Schellen sind zusätzlich zu besorgen; ihre Bauart und Größe richten sich nach dem Bauteil.

Wie wird ein Schlauch auf den Verbinder gesetzt?

Das Schlauchende wird auf das Rippenprofil geschoben und mit einer Schlauchschelle gesichert. Bei dieser Bauart soll der Außendurchmesser an den Rippen etwas über dem Innendurchmesser des Schlauchs liegen, denn daraus entsteht die Vorspannung.

Wofür steht die Millimeterangabe an den Ausführungen?

Bei geraden, T- und Y-Verbindern für den Innendurchmesser des Schlauchs. Bei den Reduzierstutzen stehen zwei oder drei Werte nebeneinander, etwa 6/4 mm; so wird die Ausführung bezeichnet.

Passen die Verbinder an Kraftstoffleitungen im Fahrzeug?

Der Kunststoff ist als Bio-Diesel- und E10-beständig angegeben, er soll diesen Kraftstoffen also standhalten. Ob eine Verbindung an einer kraftstoffführenden Leitung im Fahrzeug zulässig ist, entscheidet die Einbaustelle am Fahrzeug. Die Verbindung gehört in jedem Fall mit einer Schlauchschelle gesichert.

Wofür ist das Sortiment nicht gedacht?

Nein, für Bremsleitungen und andere Teile der Bremsanlage sind die Verbinder nicht vorgesehen. Das gilt auch für Trinkwasser, Lebensmittel, Gas, Druckluft sowie Heizungs- und Sanitärinstallation. Dafür sind Bauteile zu wählen, die für das jeweilige Einsatzgebiet vorgesehen sind.
