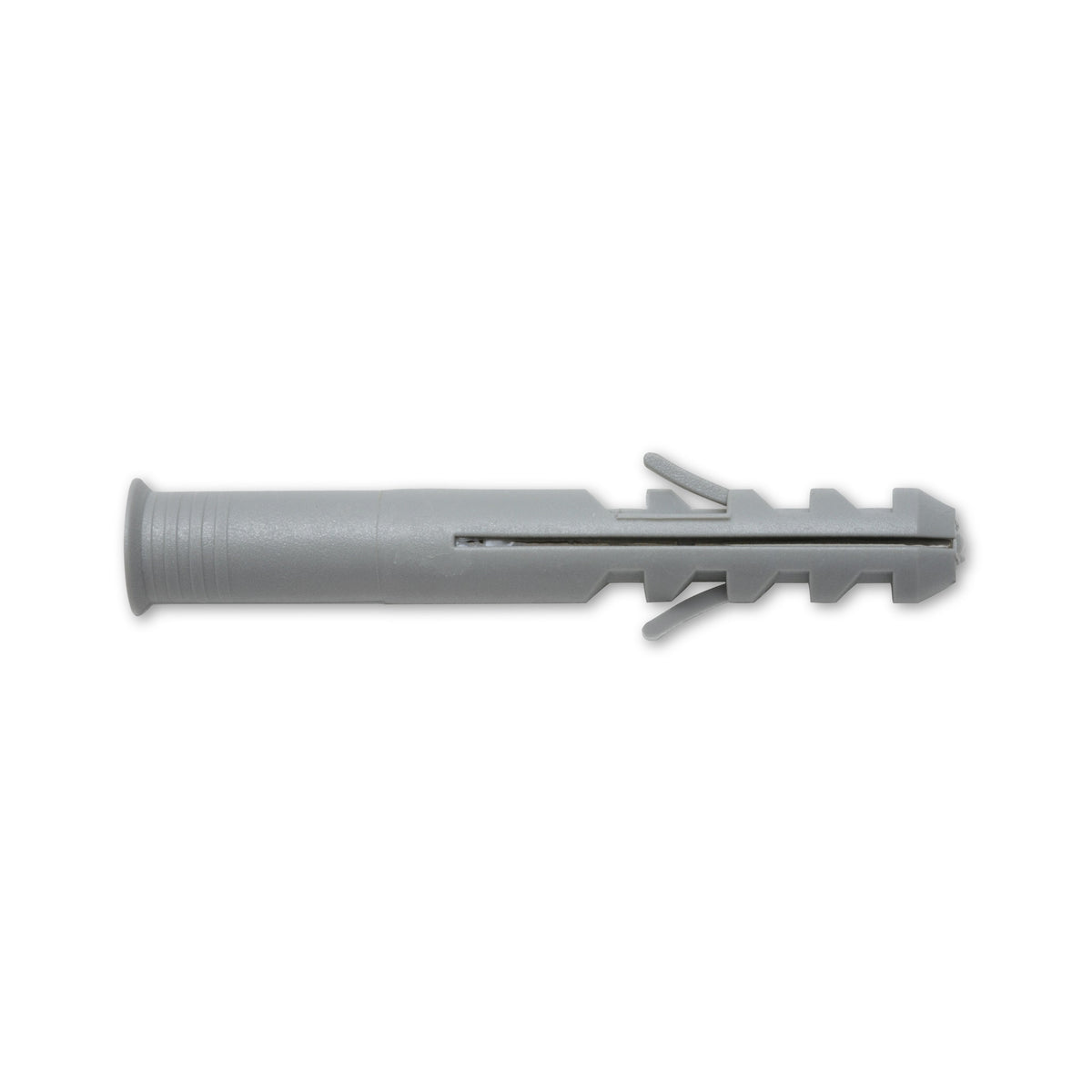

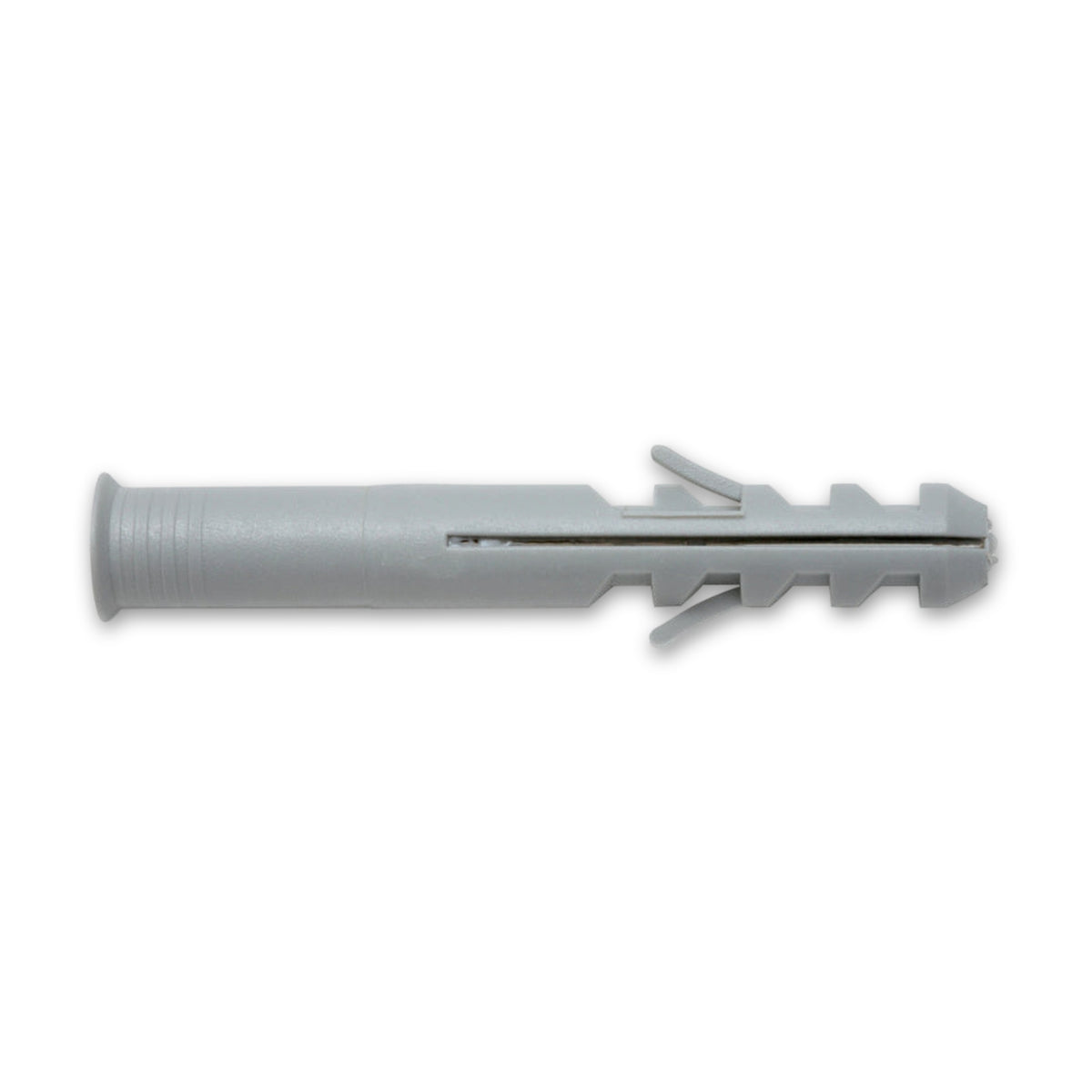

Langdübel für den Gerüstbau, Nylon, 14 mm

Gerüstdübel aus Nylon (Polyamid) für die Verankerung von Standgerüsten am Bauwerk. Er nimmt Gerüstösenschrauben mit 12 mm Durchmesser auf; als Untergründe sind Beton, Naturstein, Mauerziegel, Lochziegel und Kalksandstein angegeben. Die vier Nennlängen 70, 100, 135 und 185 mm unterscheiden die Ausführungen.

Der Dübel ist das Glied zwischen Gerüst und Wand

Bei einer Gerüstverankerung laufen die Kräfte vom Gerüsthalter über Ösenschraube und Dübel in den Verankerungsgrund. Das Regelwerk für die Verwendung von Gerüsten verlangt dafür einen ausreichend tragfähigen Grund, etwa Wände und Decken aus Stahlbeton oder tragendes Mauerwerk. Schneefanggitter, Blitzableiter, Fallrohre und Fensterrahmen zählt es nicht dazu.

So wird der Dübel gesetzt

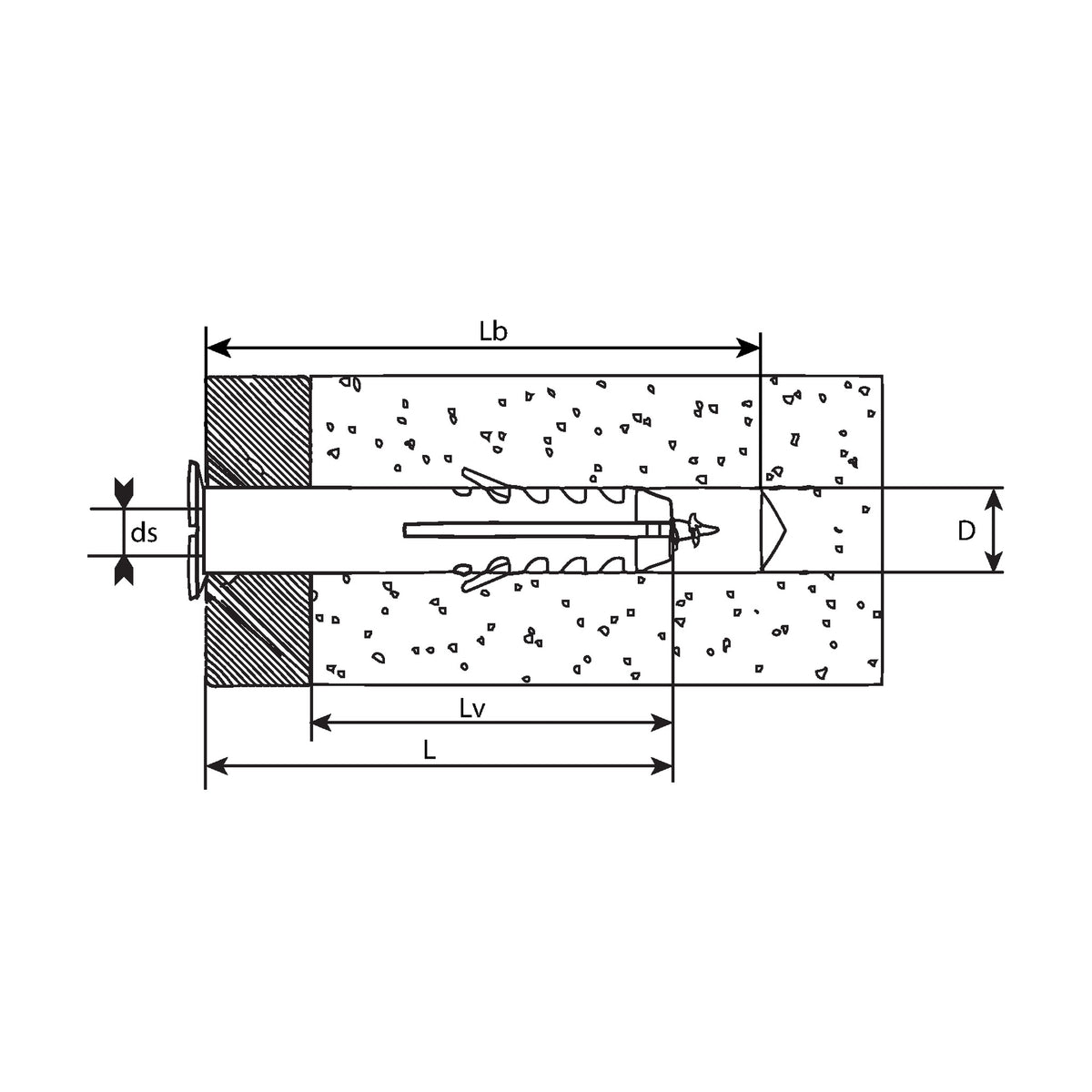

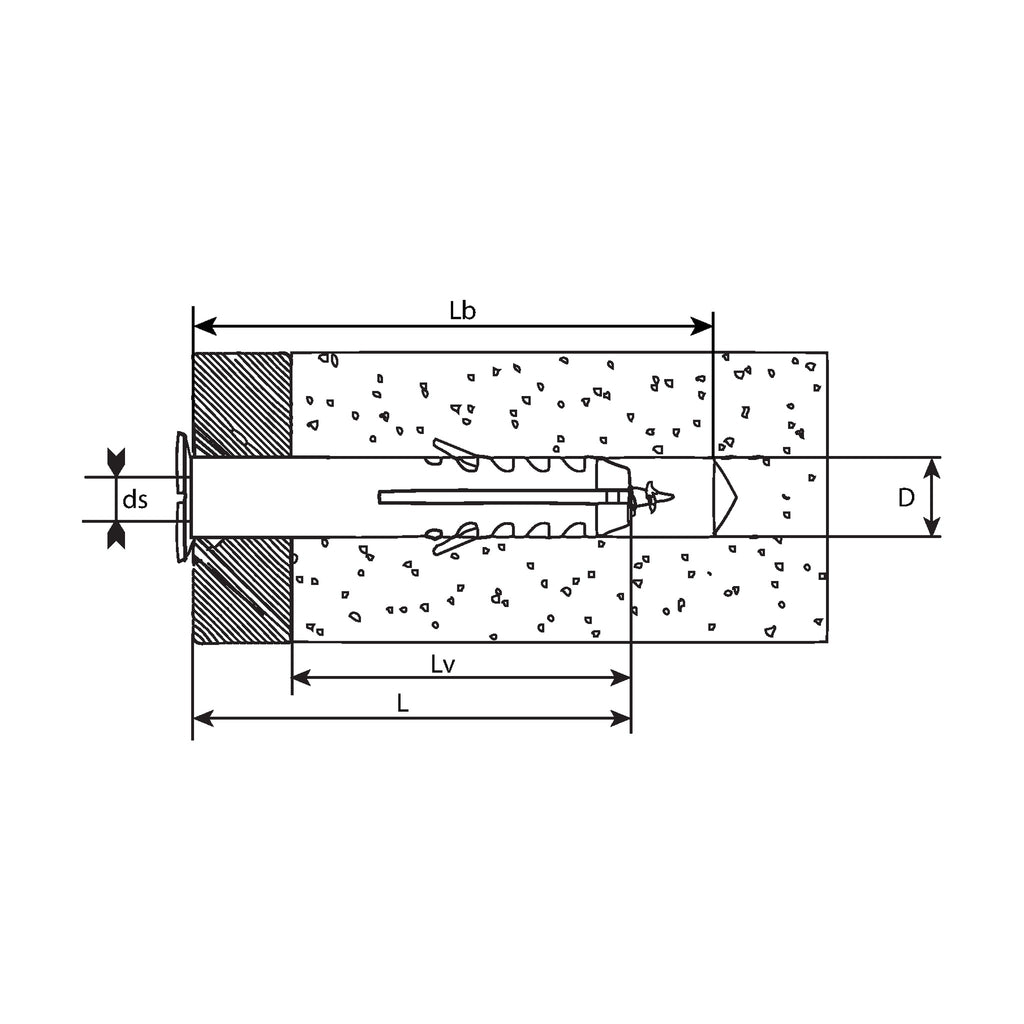

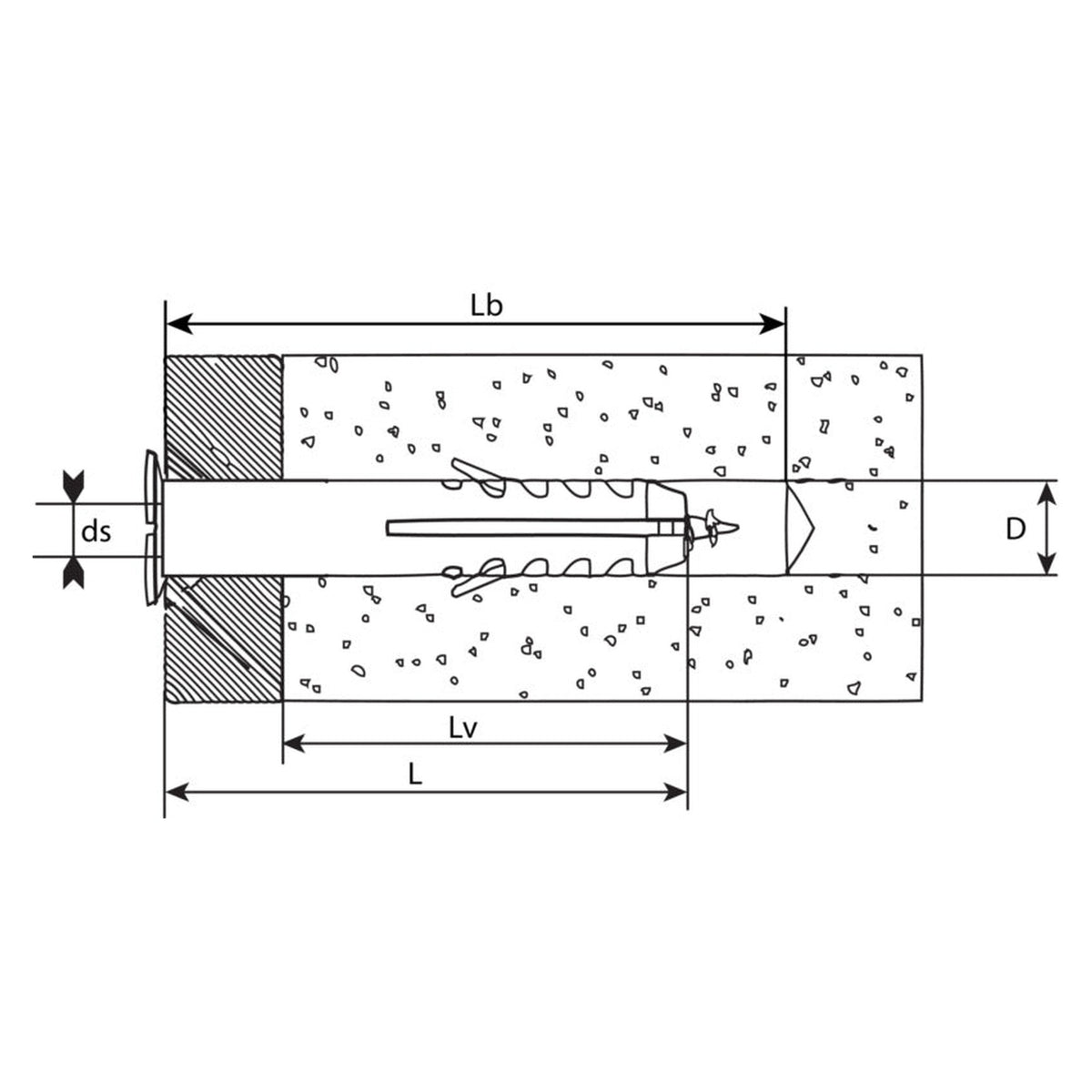

• Bohrloch: gereinigt und so tief, dass es den Dübel ganz aufnimmt und die Schraube vorn um ihren Durchmesser übersteht; die Verankerungstiefe beträgt 70 mm.
• Durchsteckmontage: Die Ösenschraube wird so lang gewählt, dass sie den Dübel ganz durchdringt und mindestens um ihren eigenen Durchmesser aus der Dübelspitze ragt.
• Fortlaufend: Die Verankerungen werden mit dem Aufbau des Gerüsts eingebaut und mit dem Abbau wieder ausgebaut.
• Nur einmal: Der Dübel darf nur einmal verwendet werden, was bei der Planung der Dübelzahl zu berücksichtigen ist.
• Nach dem Abbau: Das Bohrloch lässt sich mit einem Gerüstbaustopfen verschließen.

Gerüstbauer setzen den Dübel beim Aufbau

Die Verankerung baut der Gerüstbauer mit dem Standgerüst ein, etwa für Fassadenarbeiten von Malern, Verputzern, Dachdeckern und Zimmerern.

Häufige Fragen

Welche Ösenschraube passt zu diesem Dübel?

Eine Gerüstösenschraube mit 12 mm Durchmesser; angegeben ist ein Schraubendurchmesser von 10,0 bis 12,0 mm. Die Schraube gehört nicht zum Lieferumfang und wird getrennt gekauft.

Kann der Dübel in Lochziegel gesetzt werden?

Ja, Lochziegel ist als Untergrund angegeben. Ob der Stein am Einbauort die Verankerungskräfte aufnimmt, wird durch Probebelastungen geprüft.

Hilft eine größere Nennlänge bei gedämmter Fassade?

Nein, die Nennlänge ersetzt keinen tragfähigen Untergrund. Bei nicht tragfähiger Fassadenbekleidung nennt das Regelwerk Sondergerüstanker, Daueranker, Ballastieren oder konstruktive Aussteifung; das gehört schon in die Planung.

Muss die Tragfähigkeit nachgewiesen werden?

Ja, grundsätzlich: Das Regelwerk verlangt den Nachweis für das Befestigungsmittel zwischen Gerüsthalter und Verankerungsgrund und lässt ihn nur unter engen Bedingungen entfallen. Welche Kräfte die Verankerung aufnehmen muss, steht in der Aufbau- und Verwendungsanleitung des Gerüstherstellers oder in der statischen Berechnung.
