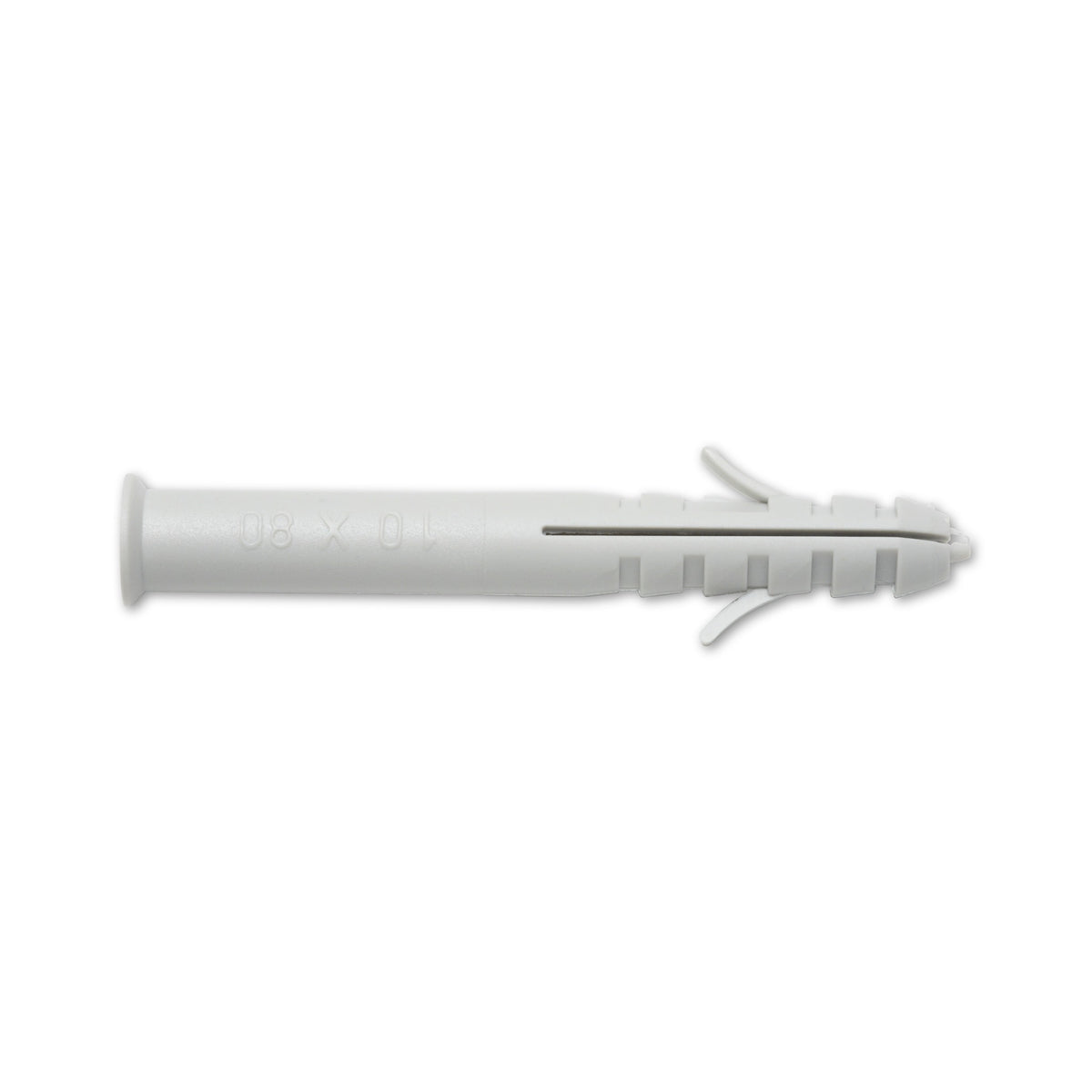

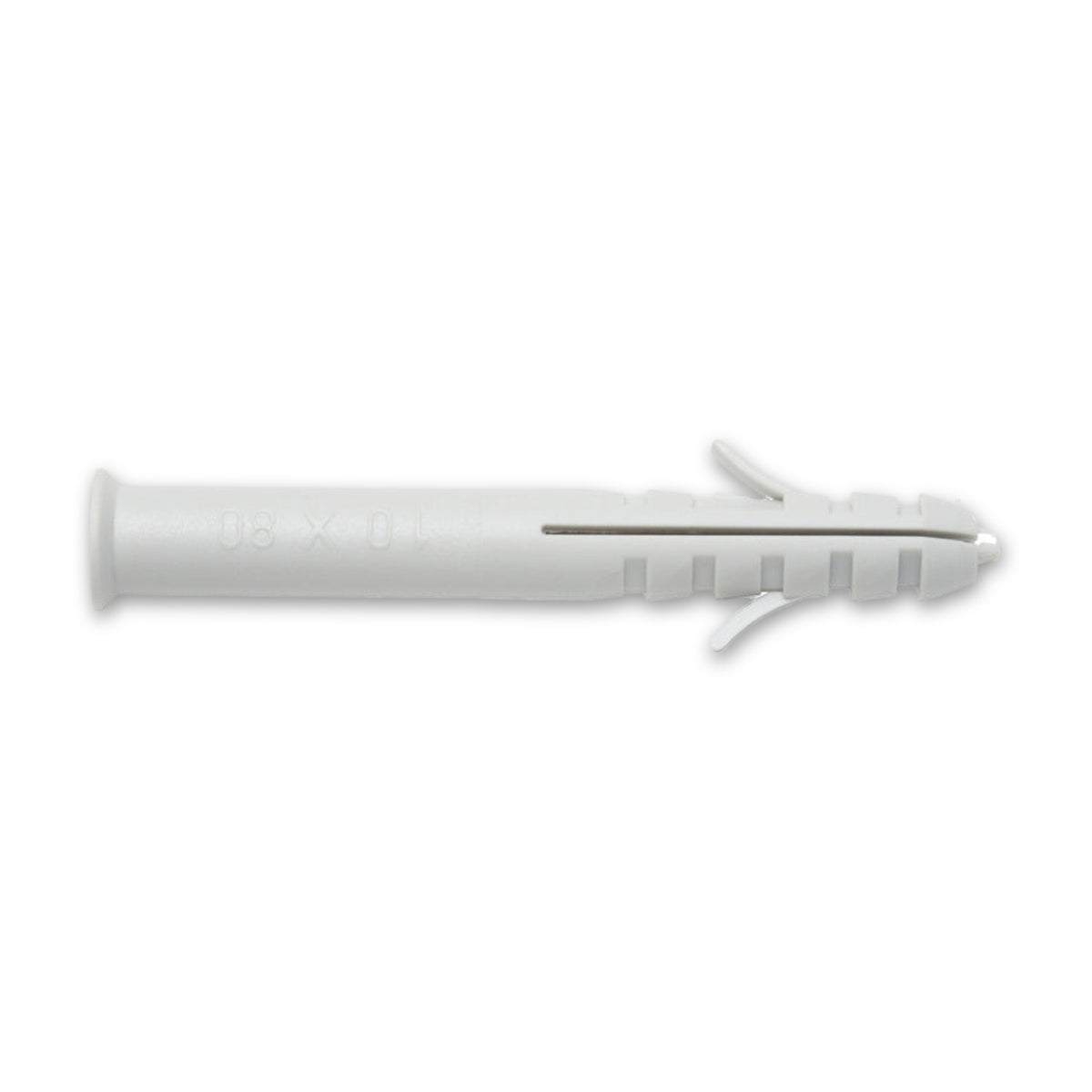

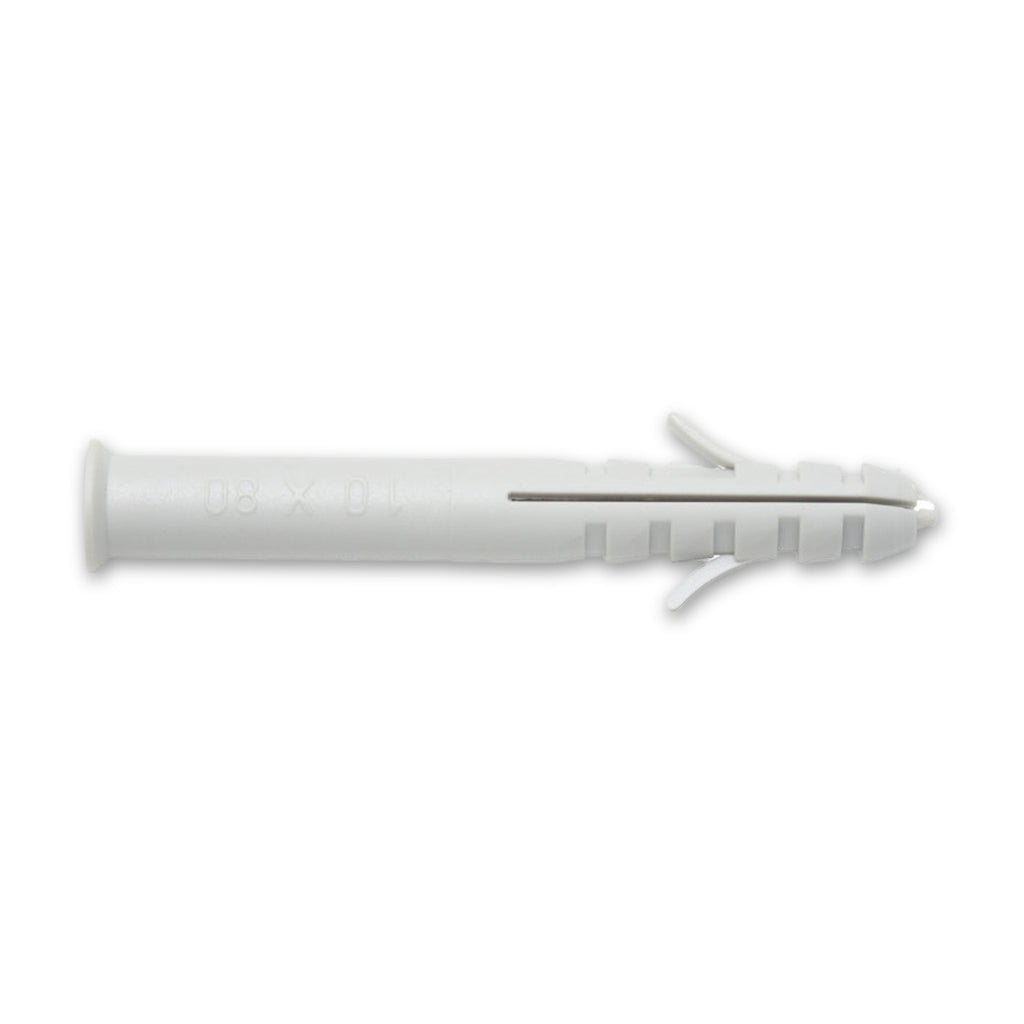

Langdübel für Rahmenbefestigung, Nylon

Durch den Rahmen hindurch bis in den Stein

Ein Tür- oder Fensterrahmen sitzt selten unmittelbar auf dem Mauerwerk. Dazwischen liegen der Rahmen selbst und oft noch eine Putzschicht, die keine Kraft aufnimmt. Ein Langdübel überbrückt beides: Gebohrt wird durch das Bauteil hindurch, der Dübel wird eingeschoben, und erst hinten im tragenden Untergrund spreizt sich seine Hülse beim Eindrehen der Schraube. Damit liegt der Halt dort, wo die Wand ihn hergibt, und nicht in der weichen Schicht davor.

Drei Maße, die sich gegenseitig ergeben

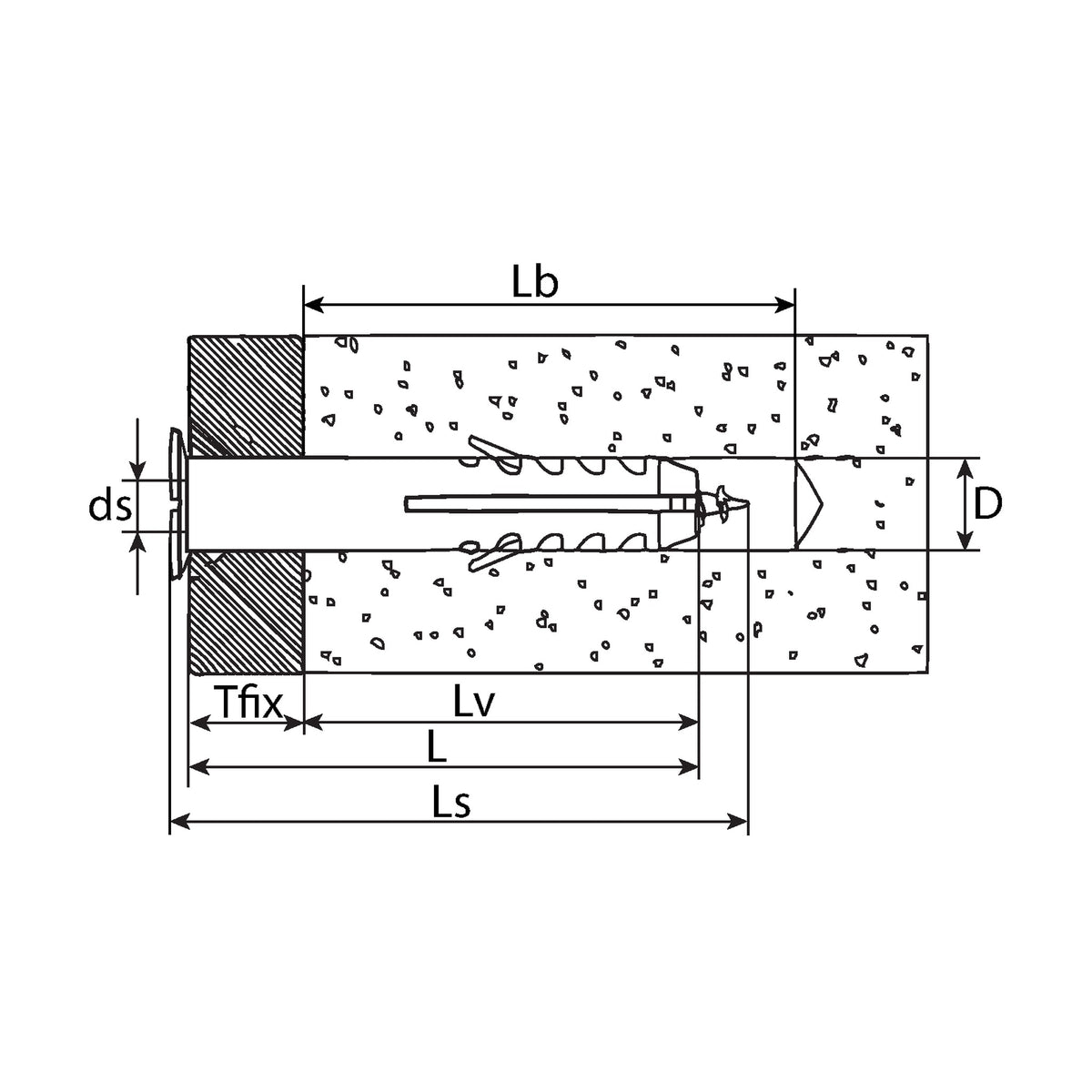

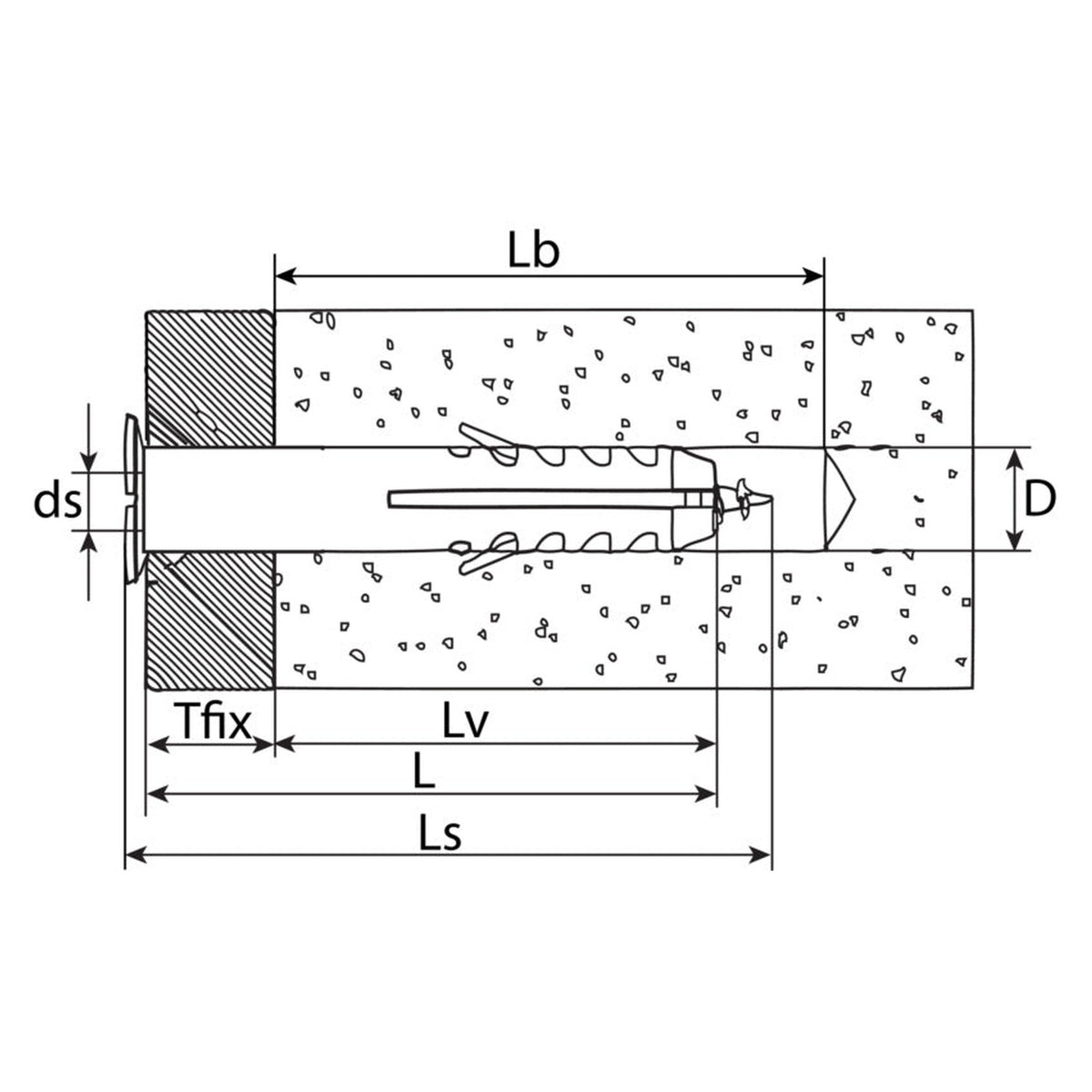

Jede Größe führt eine Verankerungstiefe, einen Klemmbereich und eine Nennlänge, und die ersten beiden ergeben zusammen die dritte. Die Verankerungstiefe steckt im Stein, der Klemmbereich nimmt alles auf, was davor liegt. Das Bohrloch wird jeweils 10 mm tiefer gesetzt als die Nennlänge. Wer vorher misst, wie dick Rahmen und Putz zusammen auftragen, kommt ohne Probieren zur passenden Größe.

Worauf es bei der Auswahl ankommt

• Klemmbereich: Fällt er zu klein aus, reicht der Dübel nicht weit genug in den tragenden Untergrund; fällt er zu groß aus, steht vorn zu viel über.
• Untergrund: Genannt sind Vollziegel, Kalksandlochstein, Natursteinmauerwerk, ungerissener Beton und Hohlkammerbeton. Was in der Wand steckt, klärt sich vor dem Bohren.
• Abgestimmte Schraube: Bei dieser Bauart bilden Dübel und Schraube ein Paar; zu jeder Größe sind deshalb ein Schraubendurchmesser und eine Schraubenlänge angeführt. Eine beliebig gewählte eigene Schraube passt nicht in dieses Gefüge.

Häufige Fragen

Lässt sich damit ein Gerüst verankern?

Für den Gerüstbau steht ein eigener Langdübel mit anderem Nenndurchmesser, anderer Verankerungstiefe und eigener Bohrlochtiefe bereit; diese Ausführung hier gehört nicht dazu. Kunststoffdübel sind allgemein als Mittel eingeordnet, nichttragende Konstruktionen zu befestigen. Für tragende oder sicherheitsrelevante Aufgaben, für absturzsichernde Bauteile, für einbruchhemmende Elemente und für Brandschutzbauteile ist hier nichts ausgesagt.

Welcher Nachweis wird am Bau verlangt?

Kunststoffdübel stehen unter einem bauaufsichtlichen Rahmen aus allgemeinen bauaufsichtlichen Zulassungen, Europäischen Technischen Bewertungen und allgemeinen Bauartgenehmigungen. Was davon an einem Vorhaben verlangt wird, ist vor der Auswahl an der Befestigungsstelle zu klären. Werte für Tragfähigkeit, Auszug oder Haltekraft gehören nicht zu den Angaben dieser Ware.
