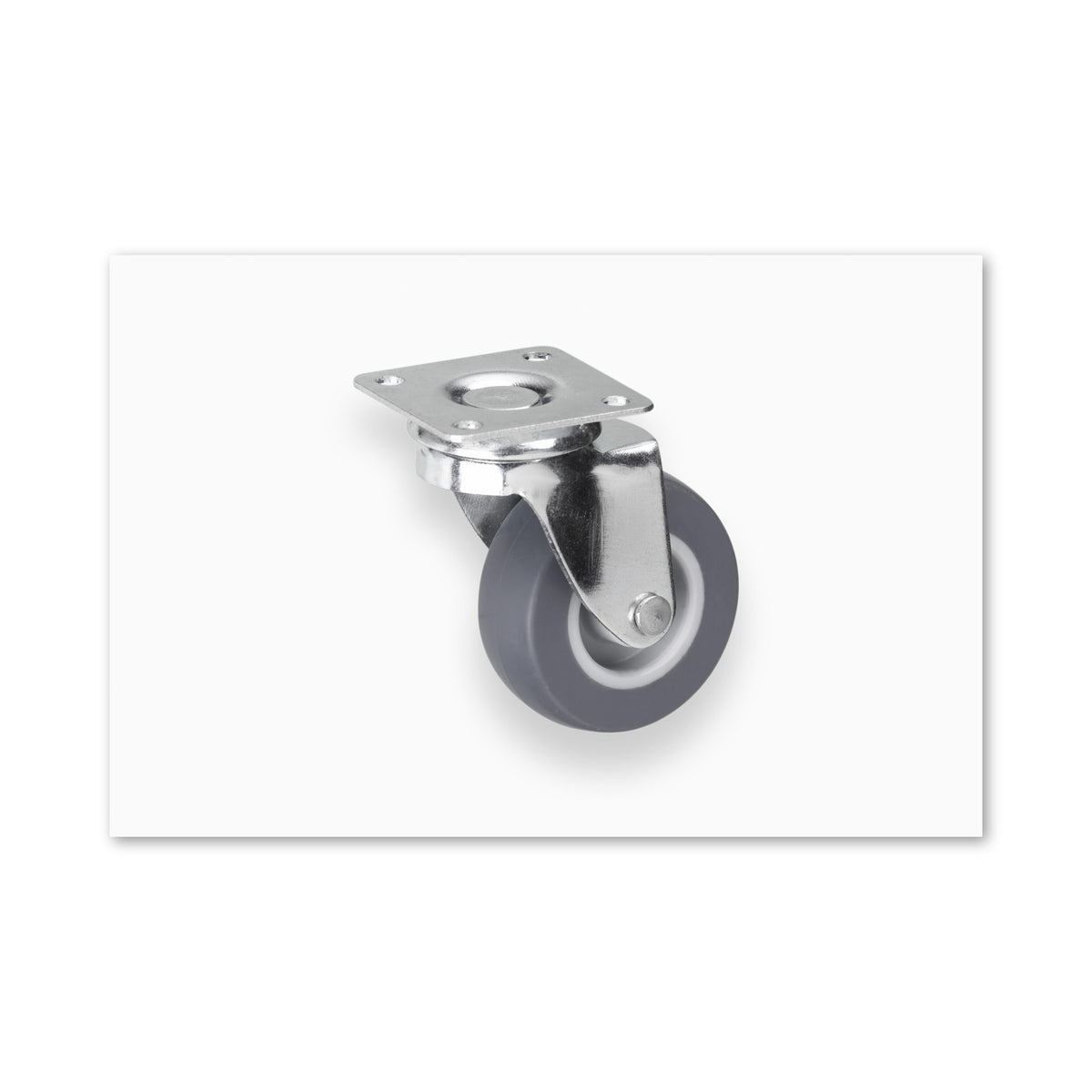

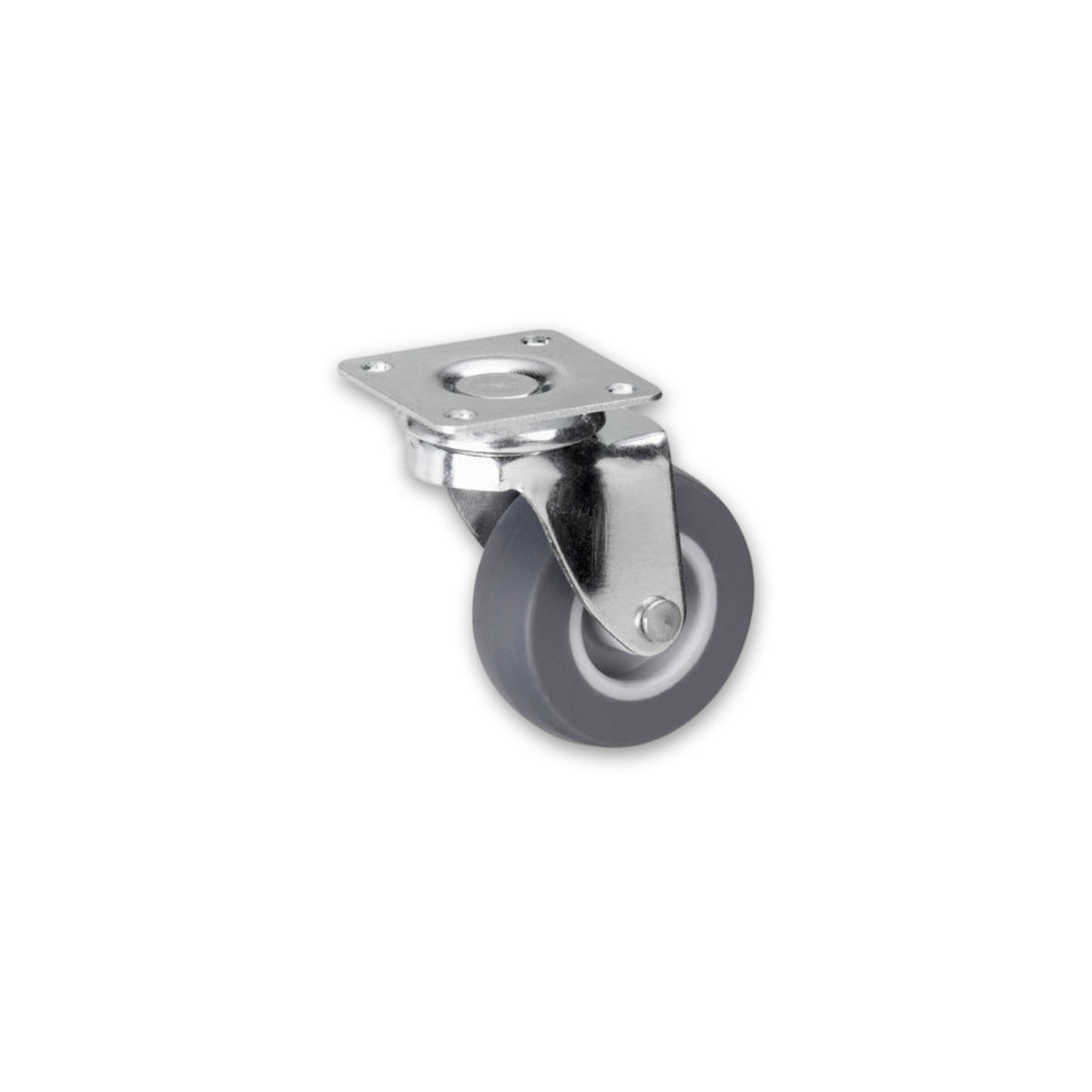

Lenkrolle grau, Gummi und Stahl verzinkt

Zwei Bewegungen, zwei Lager

Diese Lenkrolle ersetzt oder ergänzt Rollen an Wagen, Gestellen und Geräten mit passendem Lochbild für eine quadratische Anschraubplatte. An einer Lenkrolle laufen zwei Bewegungen unabhängig voneinander: Das Rad dreht sich um seine Achse, das Gehäuse schwenkt um die senkrechte Achse darüber. Jede Bewegung hat hier ihr eigenes Lager: ein Gleitlager im Rad und ein doppeltes Kugellager im Drehkranz. Beim Anschieben aus dem Stand schwenkt eine Lenkrolle üblicherweise zuerst in die neue Richtung ein, weil ihre Radachse ein Stück hinter der Schwenkachse sitzt; erst danach rollt der Wagen geradeaus weiter.

Was mit dem Raddurchmesser wächst

Zwischen den beiden Ausführungen liegt mehr als der doppelte Raddurchmesser. Mit 50 mm baut die kleine Rolle 68 mm hoch, mit 100 mm die große 121 mm; um diesen Unterschied steht ein Gerät später höher, und die quadratische Anschraubplatte fällt von 42 auf 60 mm Kantenlänge größer aus. Dafür sinkt mit dem größeren Rad der Rollwiderstand, solange Last, Laufbelag und Boden vergleichbar bleiben, und der Lauf wird ruhiger.

Lauffläche und Befestigung

• Gummi auf der Lauffläche: Ein Gummibelag nimmt Stöße und Vibrationen auf, bevor sie in den Rahmen gehen.
• Graue Einfärbung: Eine spurlos ausgeführte Lauffläche ist eine eigene Bauart und lässt sich an der Farbe allein nicht erkennen; ob ein Belag einen empfindlichen Boden schont, entscheidet der Belag selbst.
• Gelochte Stahlplatte: Angeschraubt wird von oben durch die Platte in das vorhandene Lochbild von Wagen oder Gestell; ein Gewinde braucht es dafür nicht.

Häufige Fragen

Müssen alle Rollen eines Wagens lenkbar sein?

Das hängt von der gewünschten Fahrweise ab. Vier Lenkrollen lassen einen Wagen auf der Stelle drehen, sind auf langen Geraden aber schwerer zu führen. Zwei Lenkrollen zusammen mit zwei Bockrollen halten die Spur besser und sind in engen Räumen umständlicher zu rangieren.

Ist an dieser Lenkrolle ein Feststeller vorhanden?

Nein, diese Ausführung wird ohne Feststeller geliefert. Rad und Drehkranz lassen sich nicht arretieren. Wer die Rolle zum Stillstand bringen muss, braucht dafür eine Ausführung mit Feststeller.

Wie viel Raum braucht die Rolle neben ihrer Bauhöhe?

Der Schwenkbereich des Rades braucht zusätzlichen Freiraum, zur Wand ebenso wie zur nächsten Rolle. Wie weit er reicht, hängt am Raddurchmesser und am Versatz der Radachse. Das Plattenmaß der jeweiligen Ausführung gehört ebenso zum Platzbedarf.
