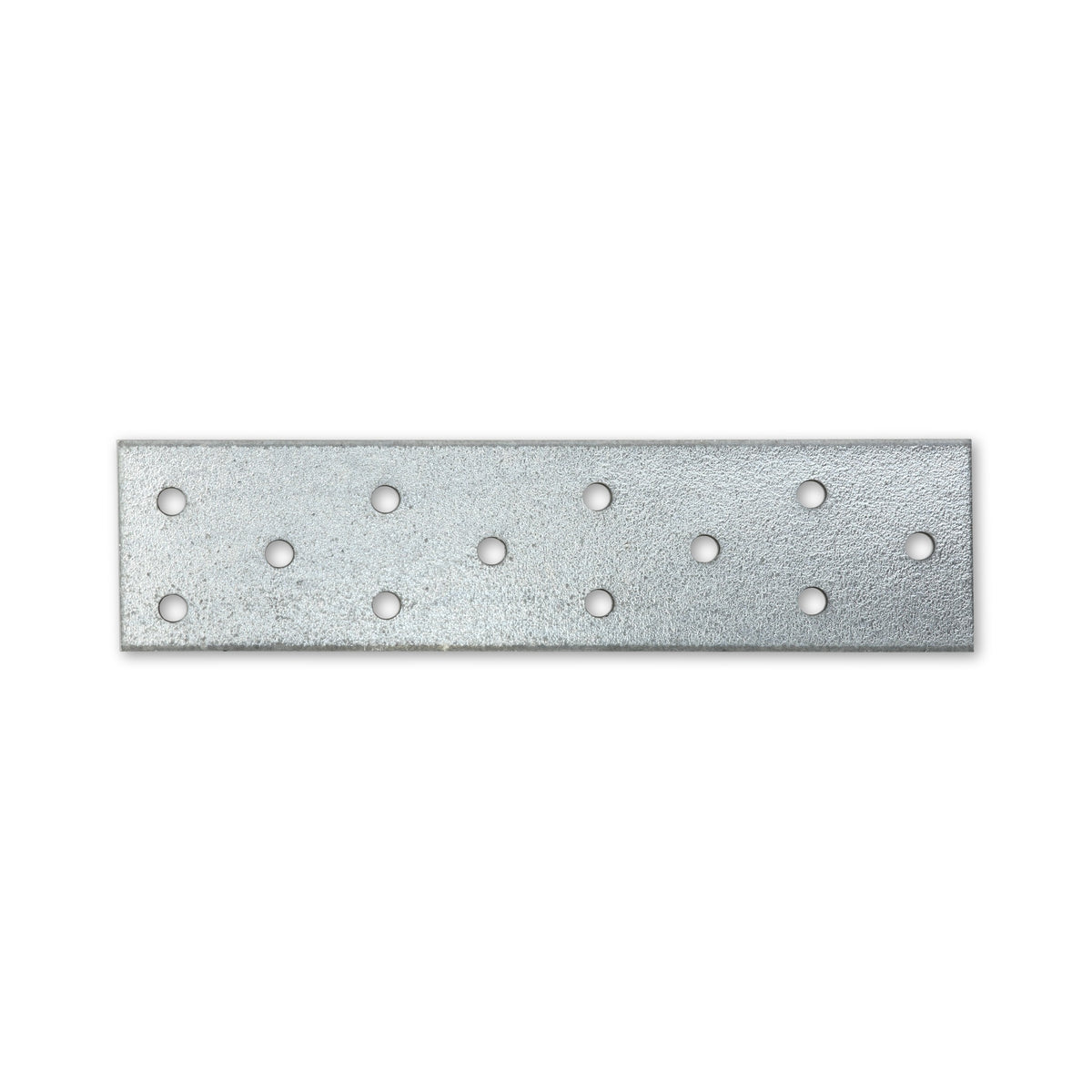

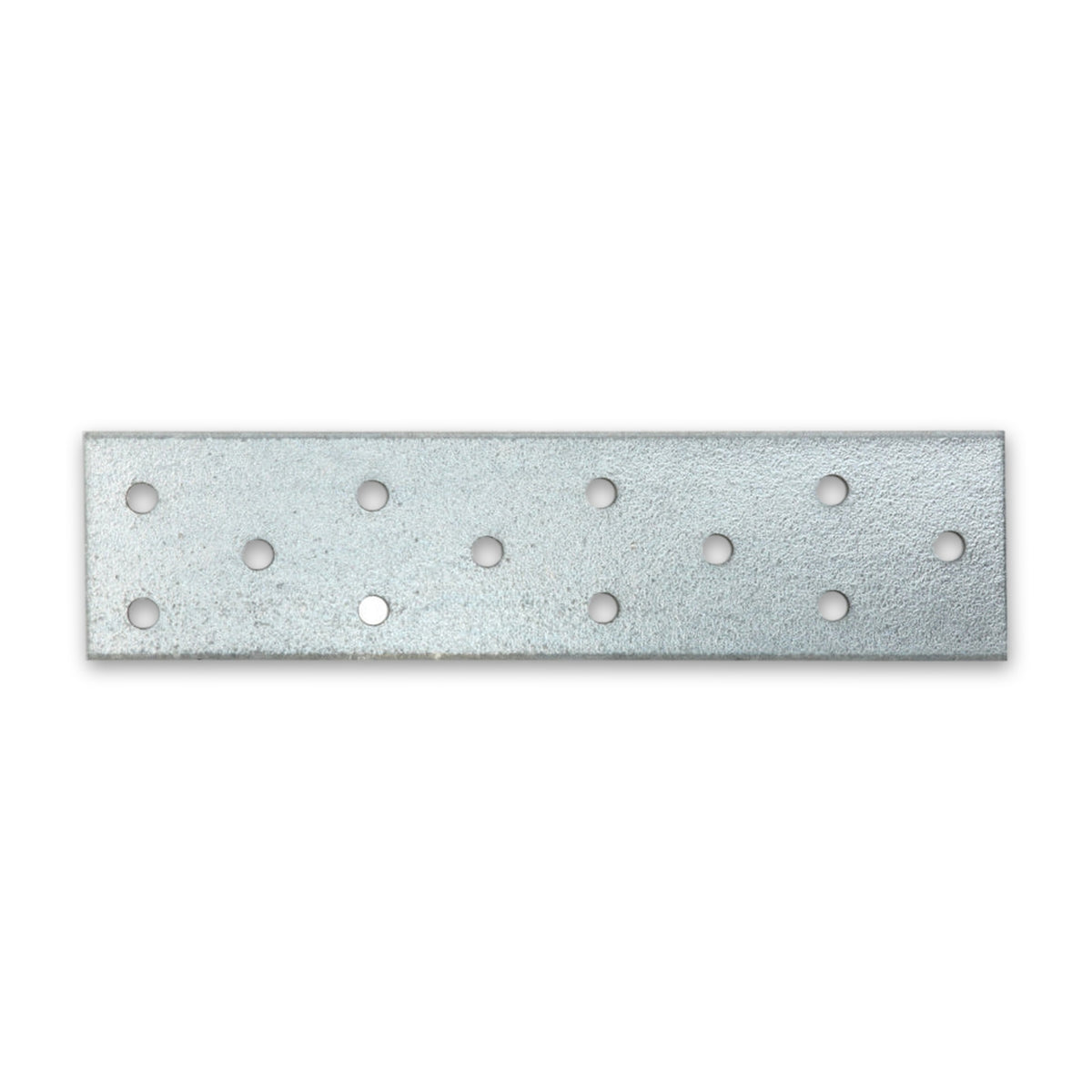

Lochplatte, Stahl verzinkt, Materialstärke 2 mm, nach EN 14545

Zwei Platten für den Stoß im Binder

Im Fachwerk- oder Kehlbalkenbinder treffen zwei Hölzer stumpf aufeinander; die Verbindung entsteht erst durch das, was außen darübergelegt und vernagelt wird. Die Lochplatte aus verzinktem Stahl übernimmt diese Aufgabe: über den Stoß gelegt und auf beiden Seiten vernagelt. Dreizehn Ausführungen mit Breiten von 40 bis 120 mm und Längen von 120 bis 300 mm stehen zur Auswahl.

Vorgebohrte Löcher, offene Nagelwahl

Die Nagellöcher sind werkseitig vorgebohrt und für Ankernägel (Kammnägel) mit 4,0 mm Durchmesser ausgelegt; das erspart das Anzeichnen und legt das passende Befestigungsmittel fest. Welches Loch vernagelt wird, ergibt sich erst aus dem Nagelbild des Anschlusses. Für jede Verbindung sind zwei Platten zu verwenden, und die gestoßenen Hölzer sollten gleich breit sein.

Wo die Platte zum Einsatz kommt

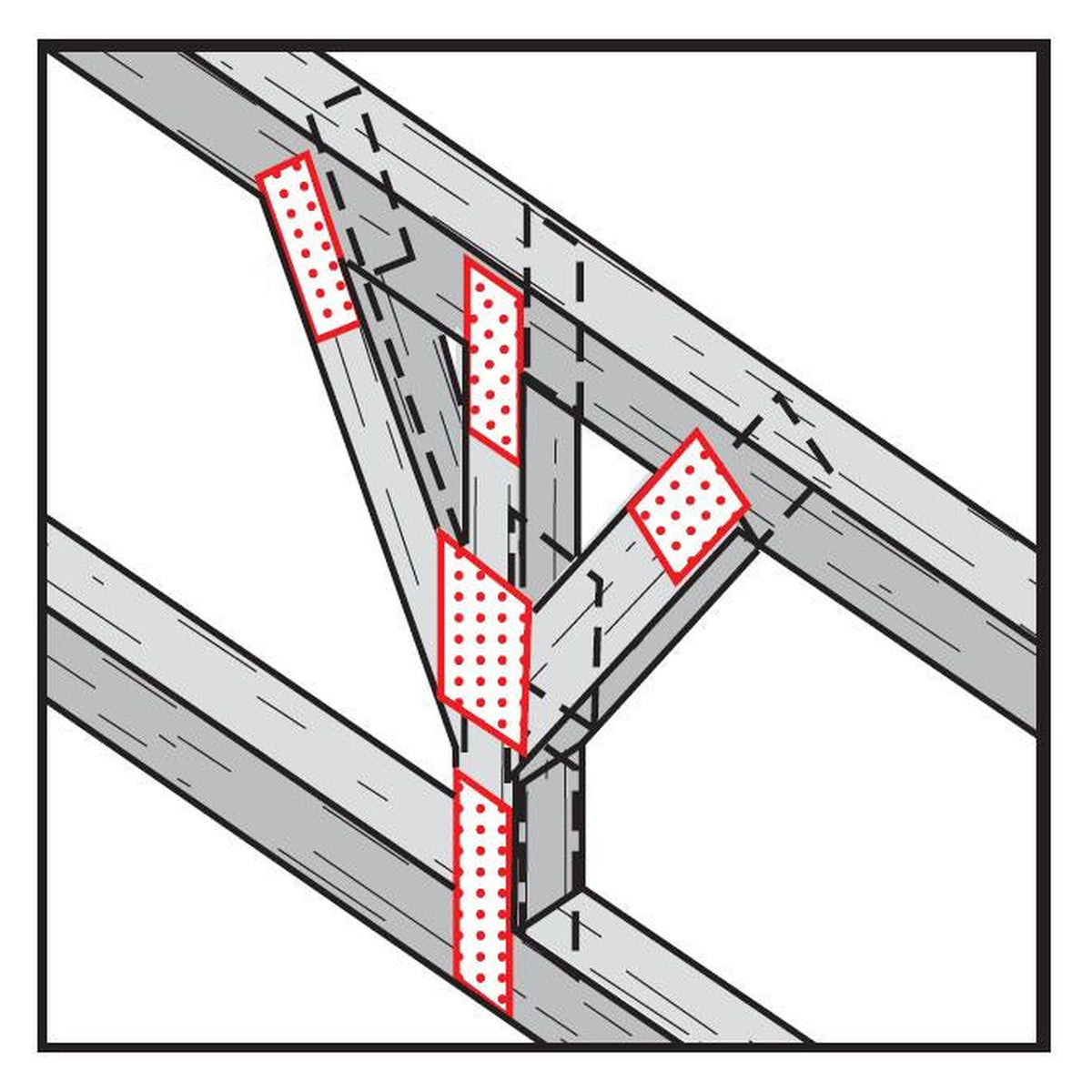

Genutzt werden Lochplatten dieser Art im konstruktiven Holzbau, vorrangig bei Fachwerk- und Kehlbalkenbindern sowie bei Anschlüssen, die Windsogkräfte aufnehmen müssen. Zimmerer und Holzbaubetriebe setzen sie ein, wenn zwei Hölzer stumpf gestoßen sind: Platte auflegen, auf beiden Hölzern durch die passenden Löcher nageln, Rand- und Endabstände nach der Holzbaunorm einhalten.

Wo die Grenze liegt

Die Platte ist ein Bauteil des Anschlusses, nicht der vollständige Nachweis. Zahl, Länge und Anordnung der Nägel sowie Tragfähigkeits- und Auszugswerte richten sich nach dem bautechnischen Nachweis, nicht nach der Zahl der vorgebohrten Löcher. Für Feuchträume und den Außeneinsatz braucht es eigens geeignete Verbindungsmittel.

Häufige Fragen

Was regelt die Norm EN 14545?

Sie legt Anforderungen an nicht stiftförmige Verbindungselemente wie Nagelplatten und Lochbleche fest, etwa an Werkstoff, Geometrie, Festigkeit und Dauerhaftigkeit. Die Ankernägel selbst sind separat genormt. Eine fertige Verbindung besteht damit aus zwei getrennt geregelten Teilen: der Platte und den Nägeln.

Woran erkenne ich die passende Größe?

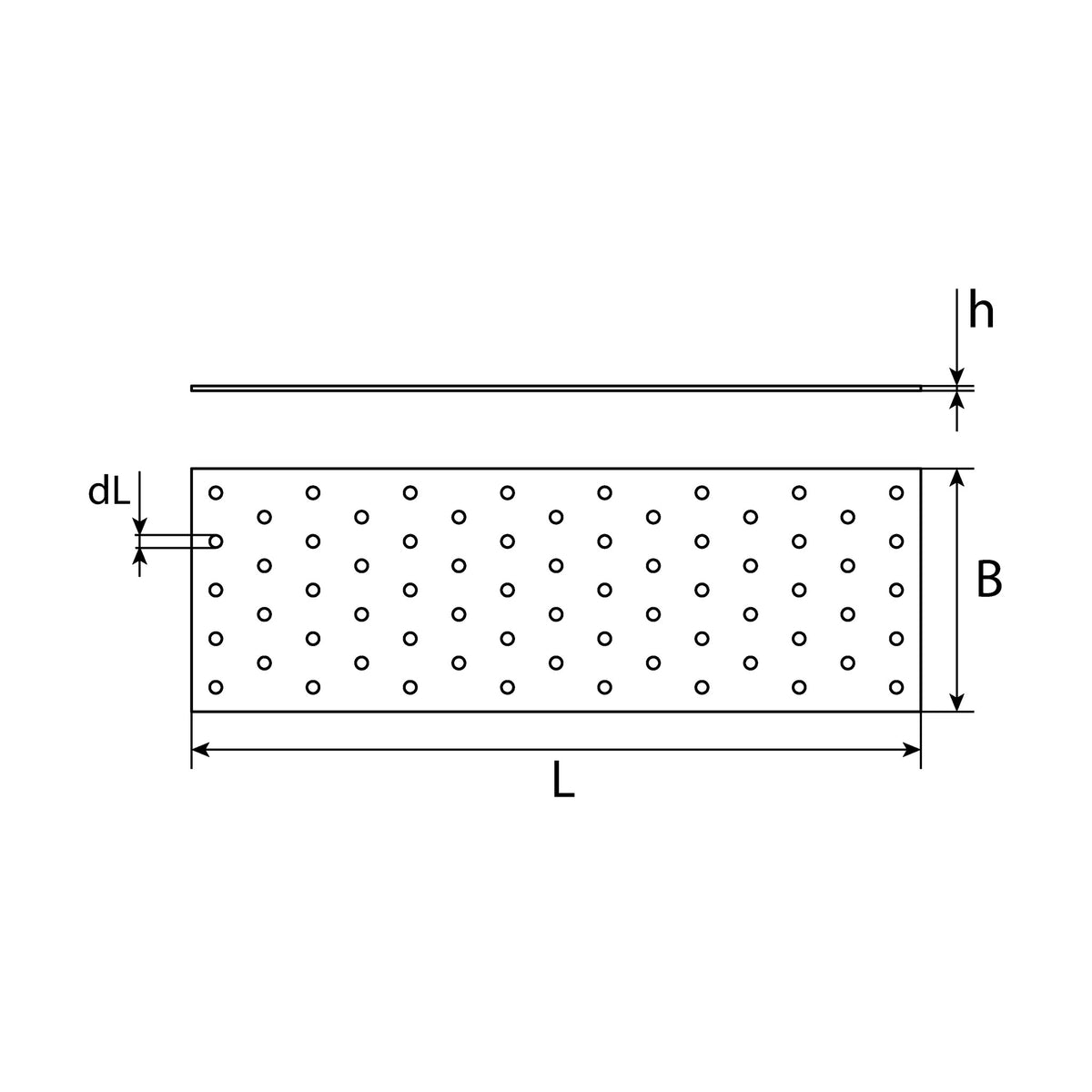

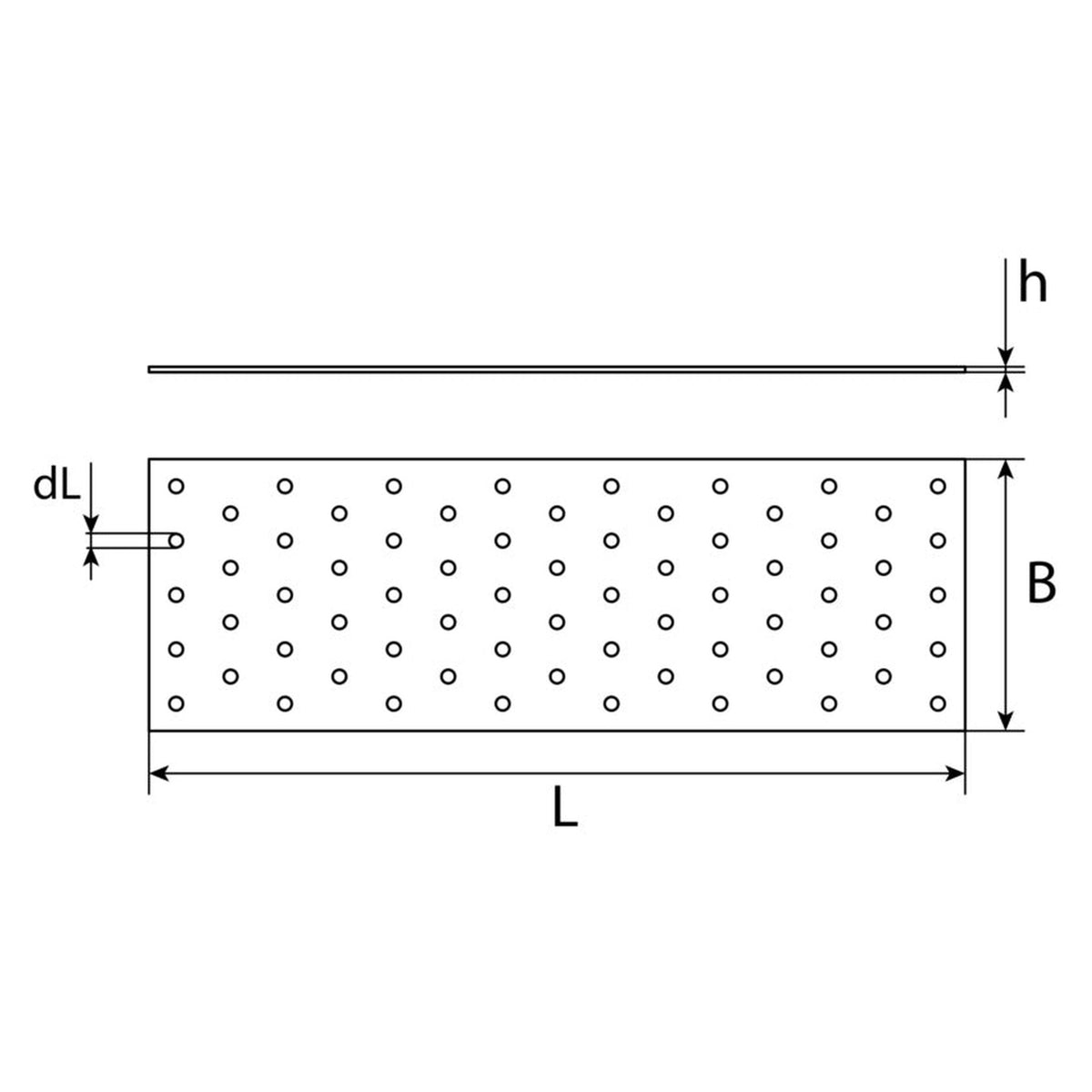

Breite und Länge richten sich nach dem Holzquerschnitt und der Überdeckung des Stoßes; vorgesehen sind Hölzer gleicher Breite. Zur Auswahl stehen 13 Größen mit 40 bis 120 mm Breite und 120 bis 300 mm Länge. Welche der vorgebohrten Löcher vernagelt werden, legt der bautechnische Nachweis fest.

Wie viele Platten braucht eine Verbindung?

Für diese Bauart sind zwei Lochplatten je Verbindung vorgesehen, bei Hölzern gleicher Breite. Zahl und Anordnung der Nägel folgen den Montageunterlagen des Anschlusses.

Reicht die verzinkte Oberfläche für den Außeneinsatz?

Für diese Platte ist keine Eignung für außen oder für Feuchträume angegeben; die Oberfläche ist nur als verzinkt bezeichnet. Für Feuchträume und den Einsatz im Freien werden üblicherweise Verbindungsmittel aus nichtrostendem Stahl oder feuerverzinkte Ausführungen verwendet. Welche Ausführung zum Anschluss passt, klärt der bautechnische Nachweis.
