Lochplattenwinkel für den Holzbau, Stahl sendzimirverzinkt

Ein gekantetes Blech für die Ecke zwischen Balken und Pfette

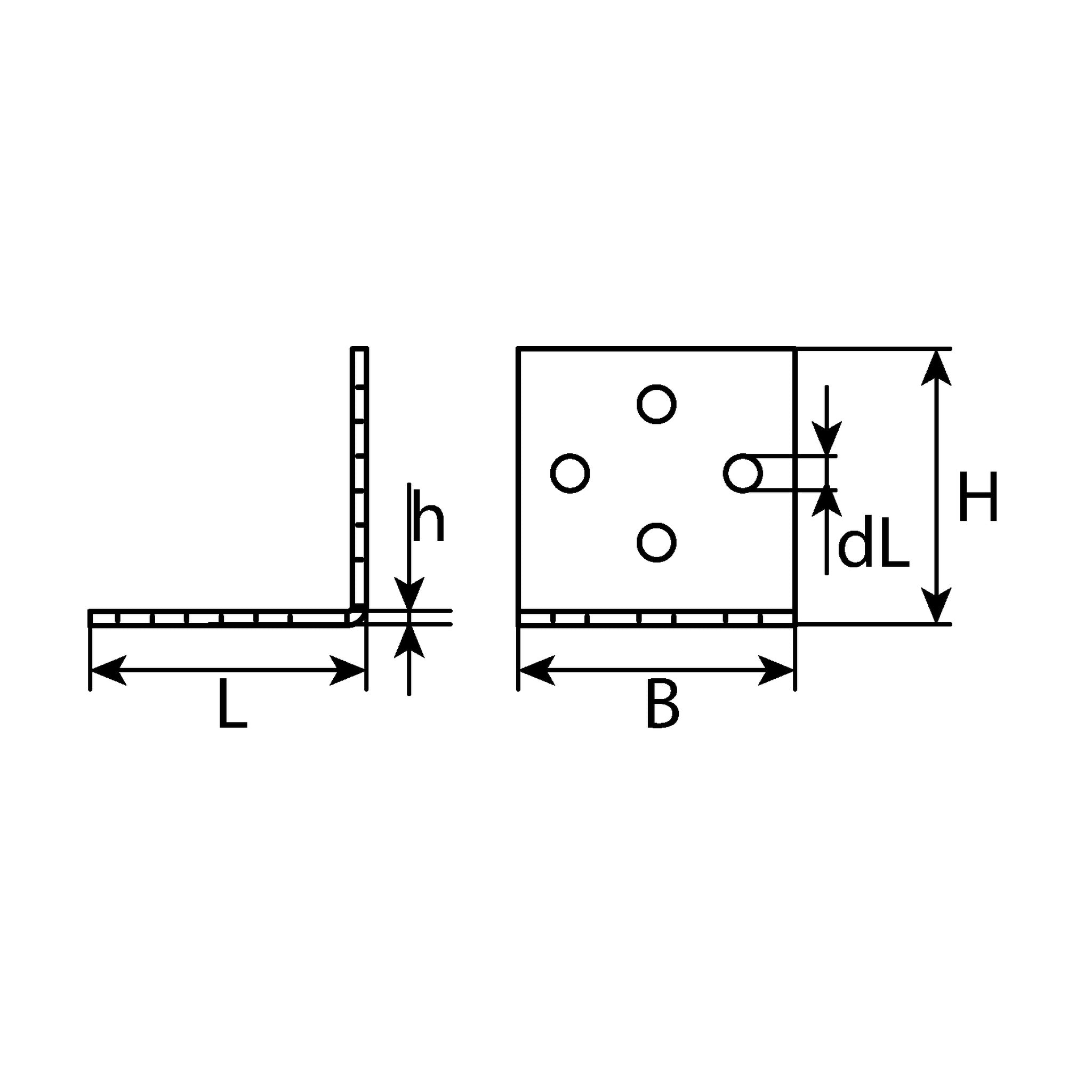

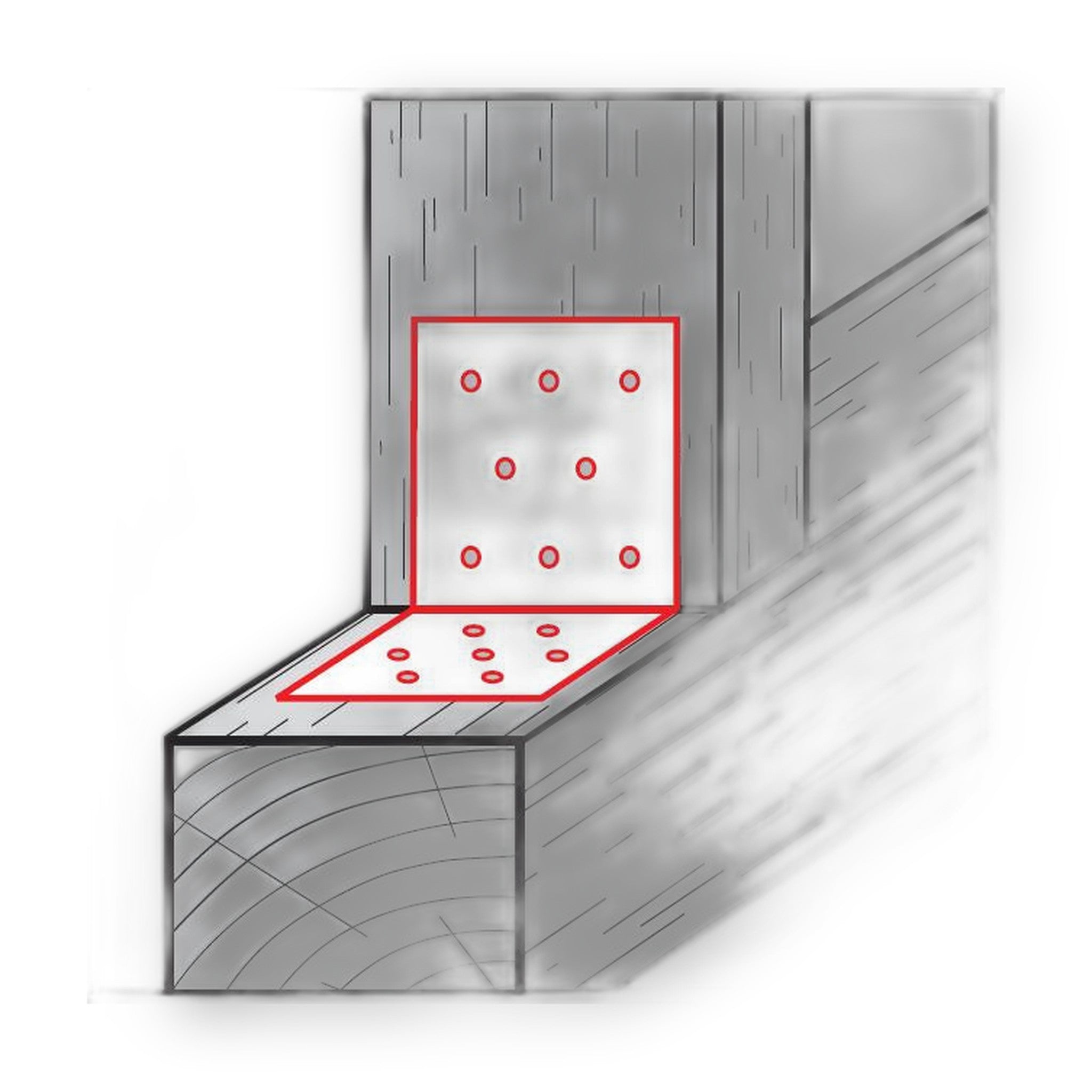

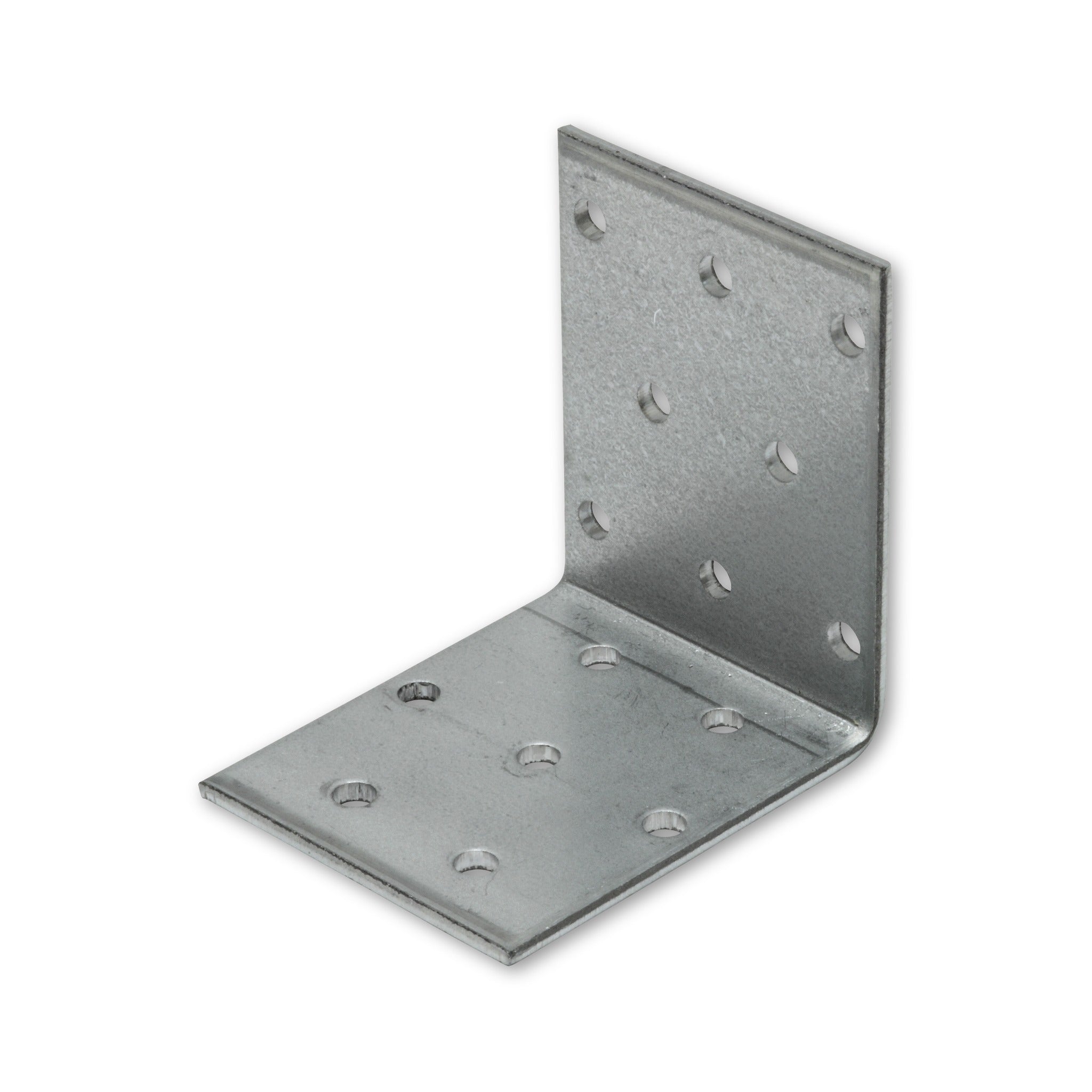

Der Lochplattenwinkel ist ein gelochtes Stahlteil, das über die Kante gebogen ist: Ein Schenkel liegt am Balken, der andere an der Pfette. Eingesetzt wird er für einfache 90-Grad-Winkelverbindungen zwischen diesen beiden Bauteilen. Kraft überträgt dabei nicht das Blech allein, sondern erst das Zusammenspiel aus Winkel, Verbindungsmitteln und Holz.

Die Nagellöcher sind vorgebohrt, das Nagelbild ist es nicht

Vorgesehen sind Ankernägel, auch Kammnägel genannt, mit 4,0 mm Durchmesser; die Nagellöcher sind vorgebohrt und mit 5 mm angegeben. Wie viele Nägel gesetzt werden, welche Löcher genagelt werden und wie viele Winkel ein Anschluss bekommt, gehört dagegen zum bautechnischen Nachweis: Anzahl und Länge der Ankernägel richten sich nach den auftretenden Belastungen, dazu kommen die Holzquerschnitte sowie die Rand- und Endabstände nach der Holzbaunorm. Für diesen Winkel ist eine Europäische Technische Bewertung geführt, nach der die Montage erfolgt.

Häufige Fragen

Müssen alle Löcher ausgenagelt werden?

Aus dem sichtbaren Lochbild lässt sich das nicht ablesen. Vollausnagelung, Teilausnagelung und die Wahl der einzelnen Löcher ergeben sich aus dem bautechnischen Nachweis und den Montageunterlagen des Anschlusses, nicht aus der Zahl der vorhandenen Löcher.

Reicht die Europäische Technische Bewertung als Verwendbarkeitsnachweis?

Bewertet wird damit die Leistung eines Produkts. Für ein Vorhaben wird diese Leistung mit den nationalen Bauwerksanforderungen und dem bautechnischen Nachweis abgeglichen; eine bauordnungsrechtliche Freigabe des Anschlusses ist damit noch nicht ausgesprochen.

Gehen Holzschrauben statt Ankernägel?

Nein. Ankernägel, Holzschrauben, Ankerschrauben und Bolzen sind nicht gleichzusetzen, und ein Nagelloch von 5 mm macht ein anderes Verbindungsmittel nicht zulässig. Ein abweichendes Mittel kommt nur infrage, wenn der bautechnische Nachweis und die dem Winkel zugeordneten Unterlagen es vorsehen.

Was heißt sendzimirverzinkt für den Einsatzort?

Die Oberflächenangabe benennt das Verfahren, mit dem der Zinküberzug aufgebracht ist, und legt weder eine Schutzdauer noch eine Umgebung fest. Wo es feucht wird oder der Anschluss im Freien liegt, sind Werkstoff und Beschichtung eigens darauf abzustimmen; als Beispiele dafür stehen nichtrostender Stahl und Feuerverzinkung.
