Abzweigverbinder mit Seitenanschluss, lösbar

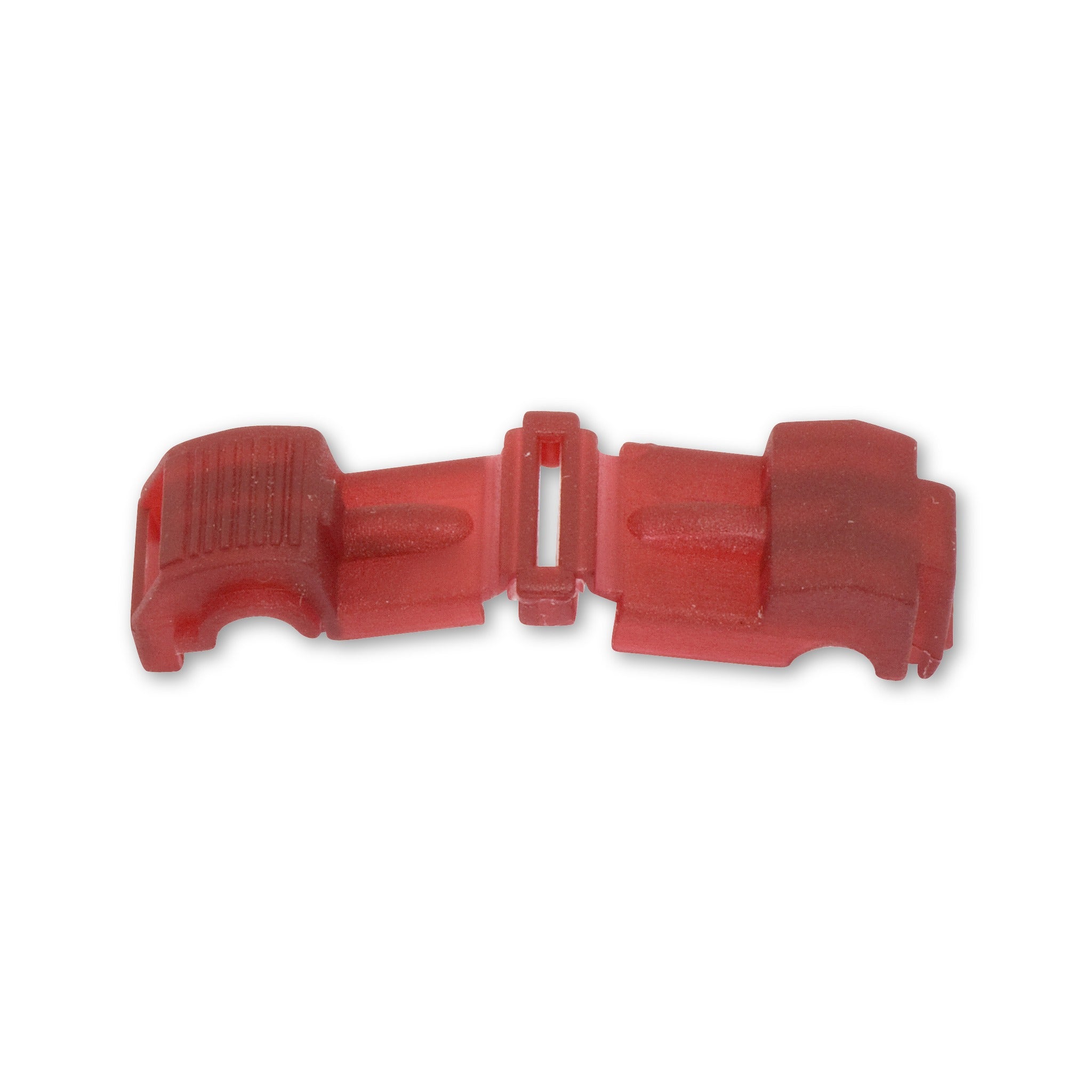

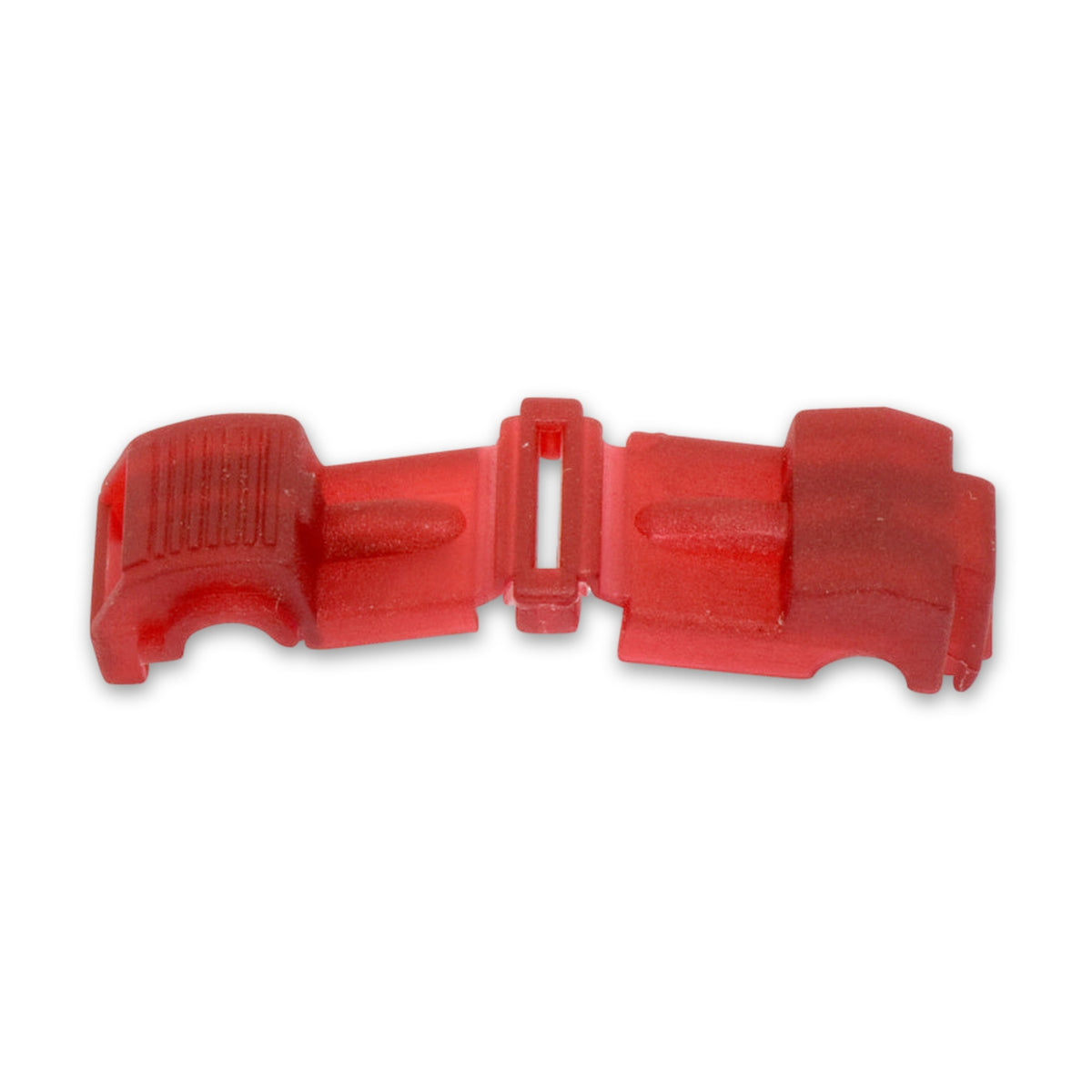

Der lösbare Abzweigverbinder zweigt von einer durchlaufenden Leitung einen weiteren Strang ab, ohne die Ader aufzutrennen. Der Verbraucher wird nicht mit seiner Ader in das Gehäuse geführt, sondern über einen seitlichen Anschluss für isolierte Flachsteckzungen 6,3 x 0,8 mm angeschlossen. Rot und Blau stehen für zwei Querschnittsbereiche der durchlaufenden Ader; Werkstoff ist Polyamid PA 6.

Abzweig ohne Auftrennen und ohne Abisolieren

Abzweigverbinder dieser Art arbeiten üblicherweise mit Schneidklemmtechnik: Ein Kontakt durchdringt die Isolierung der durchlaufenden Ader und stellt so die Verbindung zum Leiter her. Ein Abisolieren entfällt, und die Leitung muss für den Abzweig nicht durchgeschnitten werden. Der abgezweigte Verbraucher hängt an seiner Flachsteckzunge.

Rot oder Blau: Der Querschnitt der Ader entscheidet

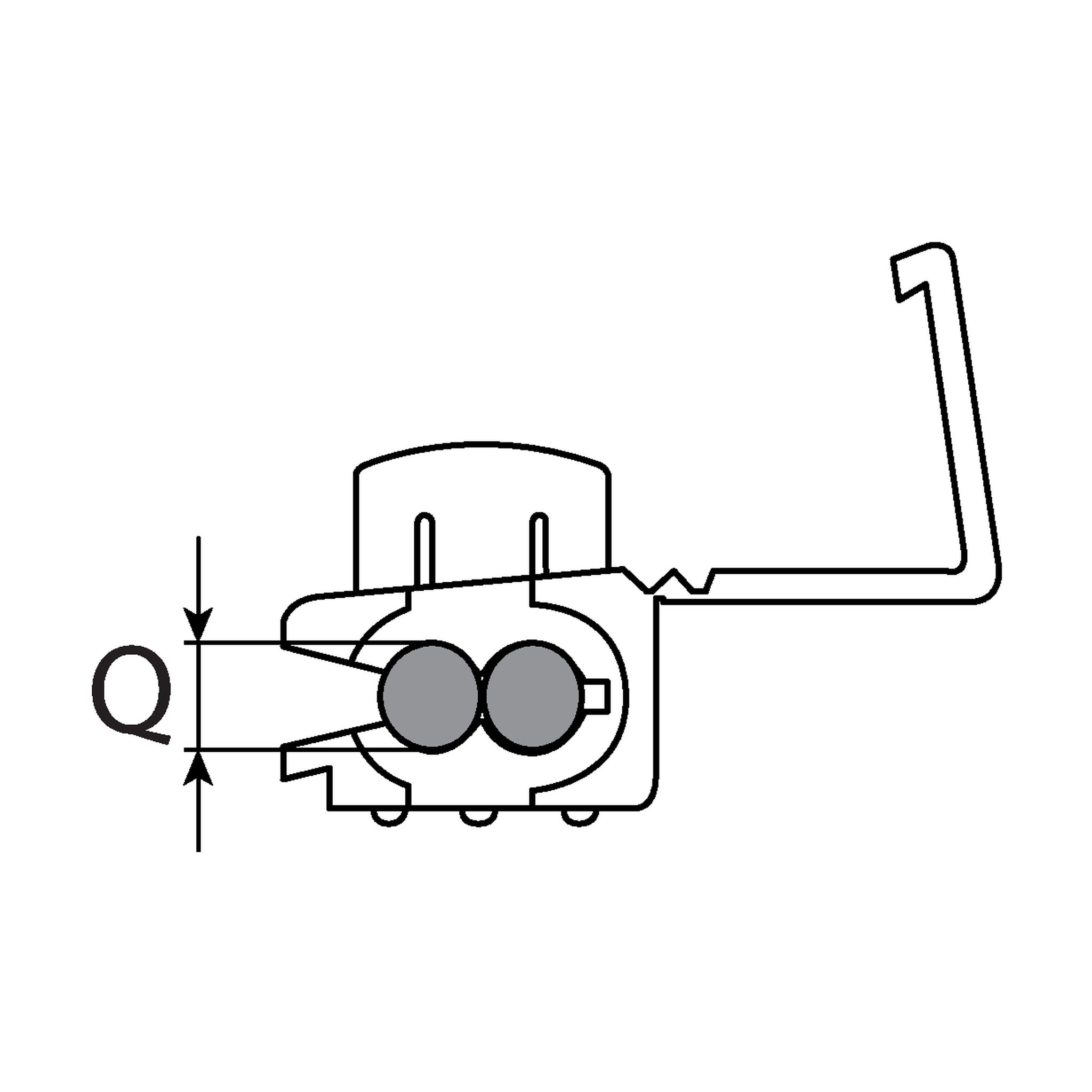

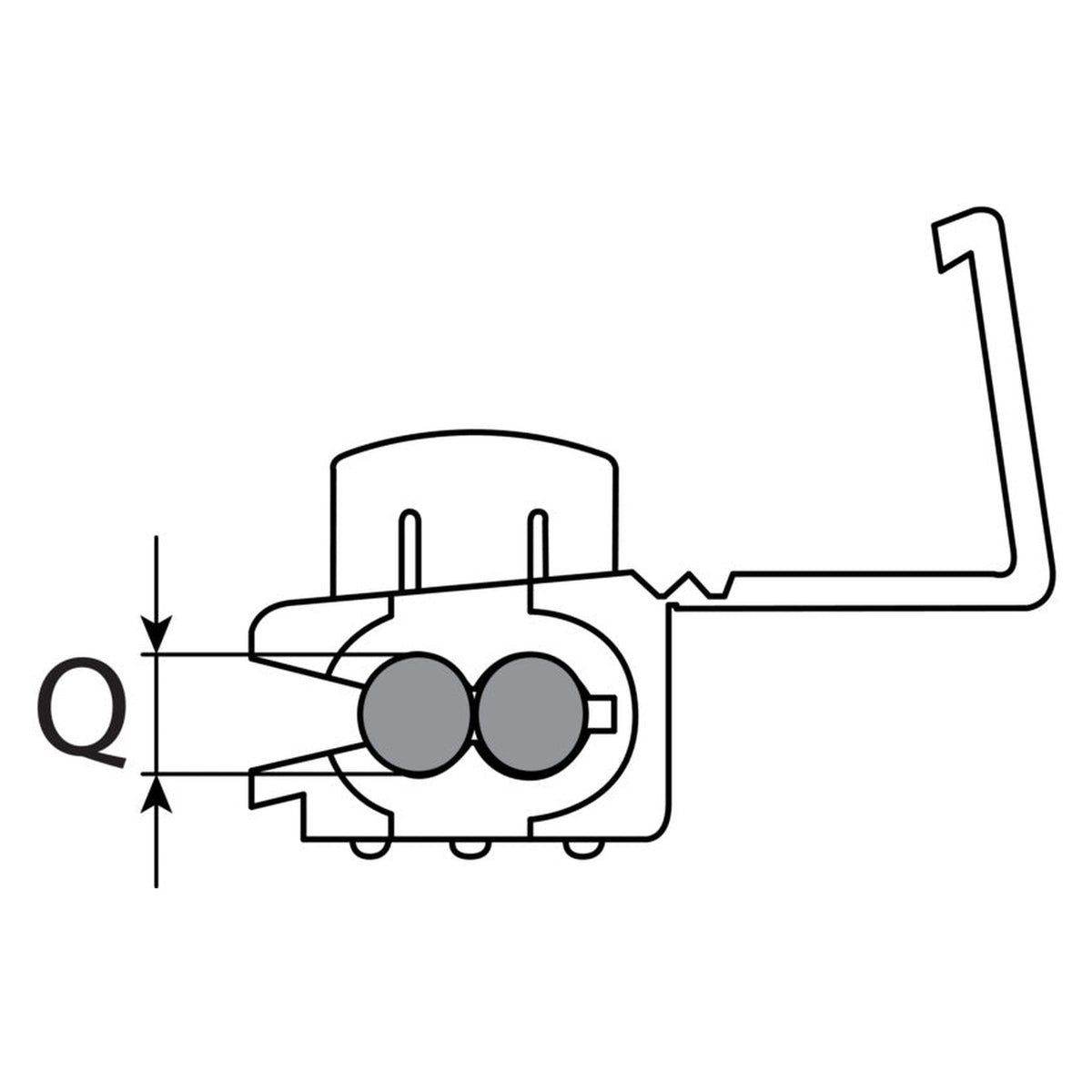

Ein Abzweigverbinder muss auf den Kabelquerschnitt abgestimmt sein. Rot ist für 0,5 bis 0,75 mm² vorgesehen, Blau für 0,75 bis 2,5 mm². Maßgeblich ist die Ader, in die der Kontakt schneidet, nicht der Abzweig.

Einsatz im Fahrzeug und im Schaltschrank

Übliche Einsatzgebiete sind die Kfz-Elektrik, etwa beim Nachrüsten von Elektrogeräten, und der Schaltschrankbau für Verbindungen auf Zeit. Typische Anwender sind Kfz-Werkstätten, Elektroinstallateure und Heimwerker, die einen Zusatzverbraucher an eine vorhandene Leitung anschließen.

Häufige Fragen

Welche Flachsteckzunge passt an den seitlichen Anschluss?

Ausgewiesen sind isolierte Flachsteckzungen mit 6,3 mm Breite und 0,8 mm Stärke. Maßgeblich sind die Maße der Zunge am Verbraucher. SWG führt außerdem eine isolierte Flachsteckzunge, die als Ergänzung zu diesem Verbinder ausgewiesen ist.

Braucht man ein Spezialwerkzeug zum Setzen?

Nein, laut SWG ist kein Spezialwerkzeug erforderlich. Dabei muss der Querschnitt der durchlaufenden Ader im Bereich der gewählten Farbe liegen.

Lässt sich der Abzweig später wieder lösen?

Ja, die aufgesteckte Flachsteckzunge lässt sich am seitlichen Anschluss wieder abziehen. Ob sich die Klemmstelle an der durchlaufenden Ader nach dem Setzen öffnen und erneut schließen lässt, gibt SWG nicht an.

Welche Stromstärke ist für den Verbinder angegeben?

Eine Strombelastbarkeit nennt SWG für diesen Verbinder nicht. Vor dem Einbau sollten Stromaufnahme des Verbrauchers und Absicherung der Leitung bekannt sein. Angegeben sind 600 V Nennspannung und 105 °C obere Temperatur.
