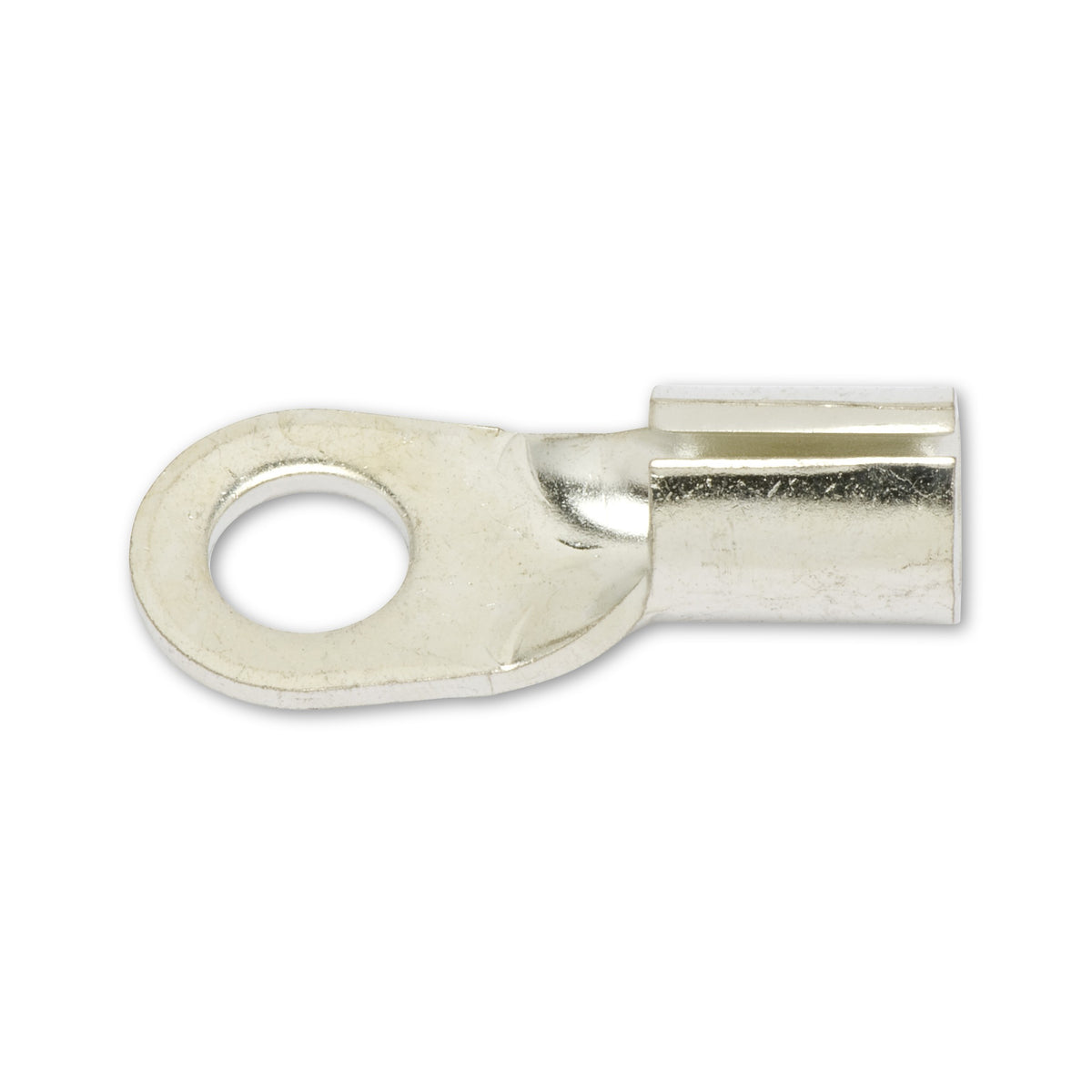

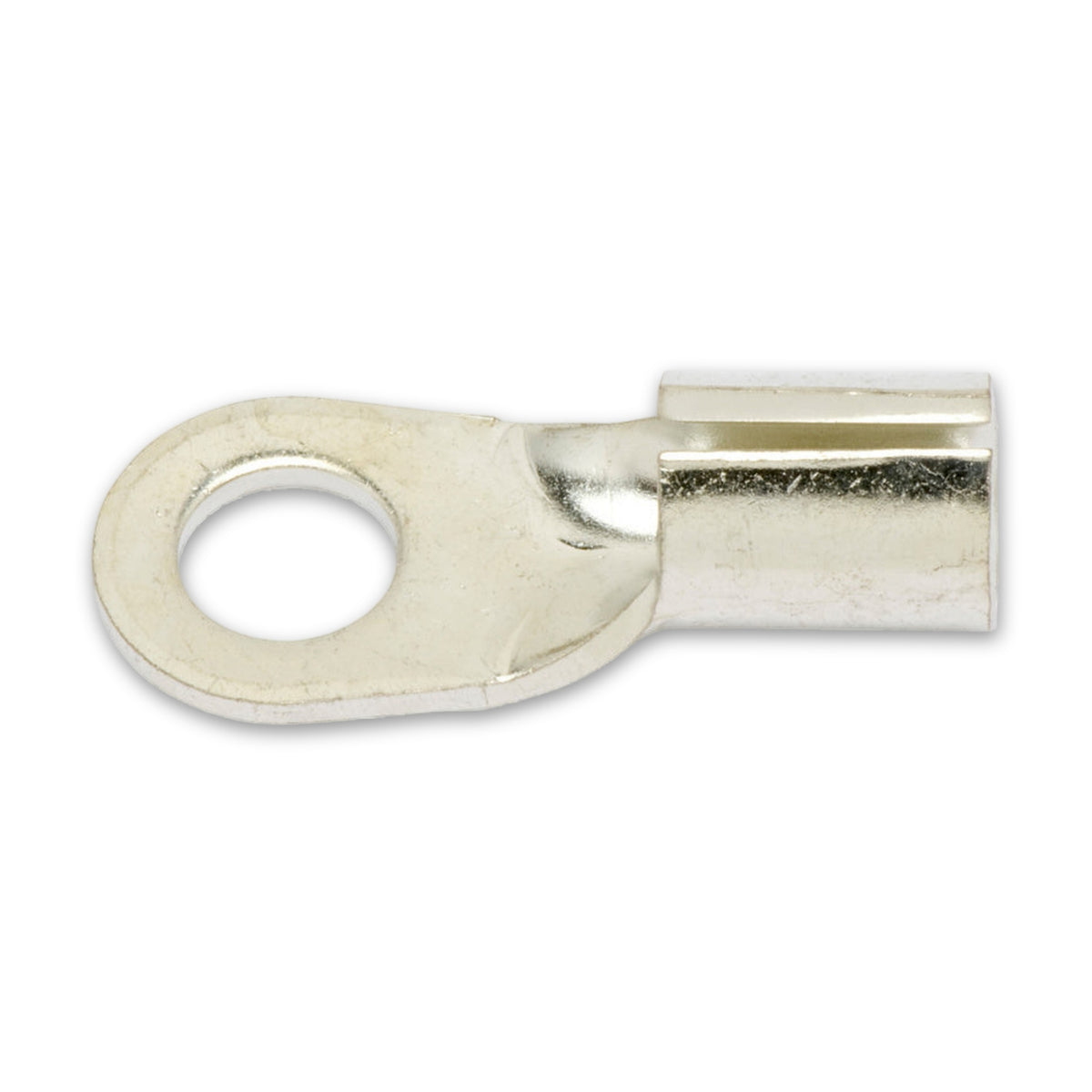

Lötkabelschuh, Messing verzinnt, DIN 46211

Ein flaches Ende für den Bolzen am Anschlusspunkt

Ein Kabel mit großem Querschnitt lässt sich nicht unter eine Schraube klemmen. Der Kabelschuh gibt ihm dafür ein flaches Ende: Der Bolzen geht durch das Durchgangsloch, die Mutter zieht die Fläche gegen den Kontakt, und der Strang selbst bleibt aus der Klemmstelle heraus. Am hinteren Ende nimmt eine Hülse den Leiter auf. Als Bauform ist Form A geführt.

Gelötet statt gepresst

Der Übergang zum Leiter entsteht bei dieser Bauform nicht mit einer Presszange. Die Norm, die Crimpverbindungen samt Verarbeitung und Prüfungen behandelt, hat ausdrücklich lötfreie Verbindungen zum Gegenstand; über andere Verfahren trifft sie keine Aussage. Welches Lot dazugehört, woher die Wärme kommt und wie der Leiter vorbereitet wird, ergibt sich aus den Unterlagen der Ausführung.

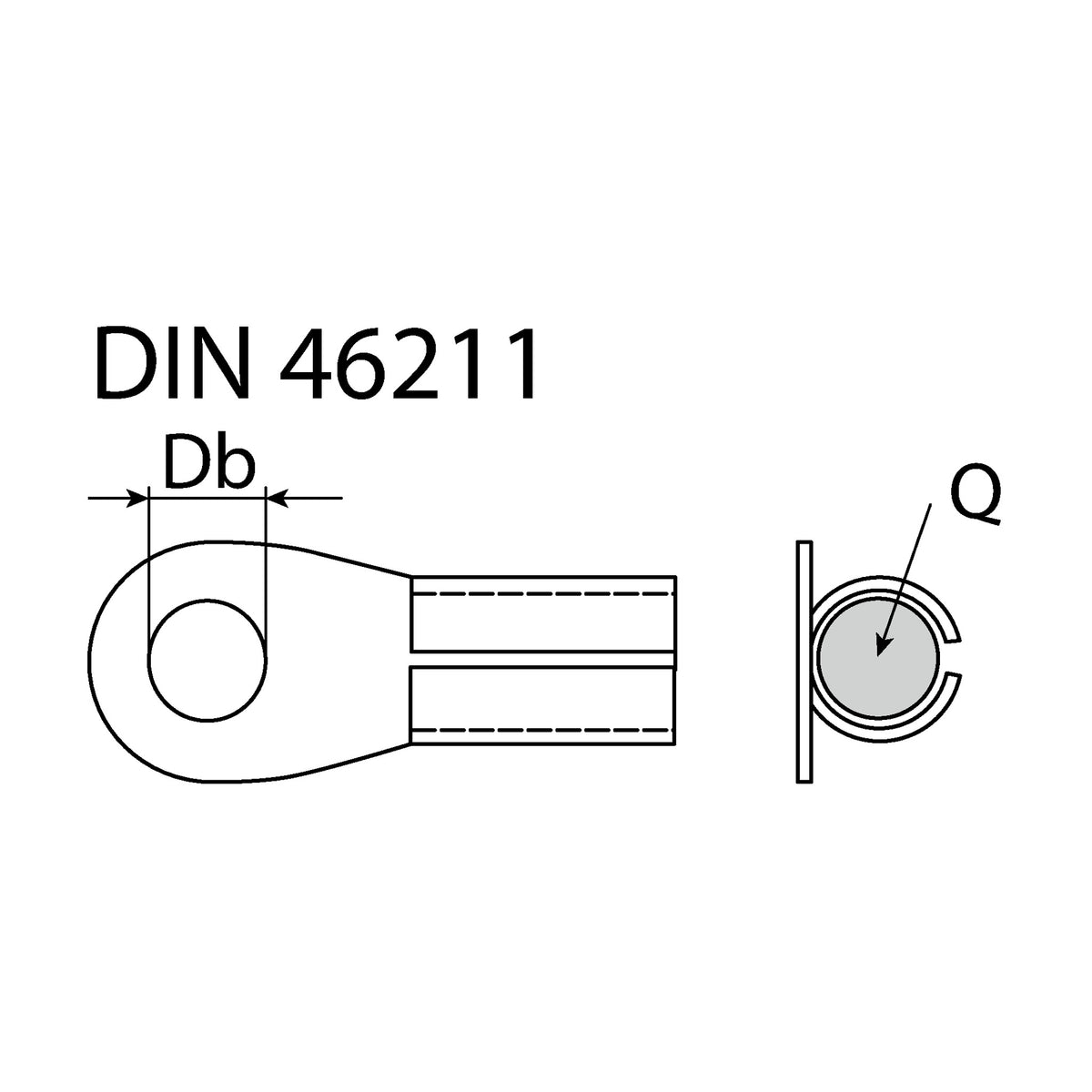

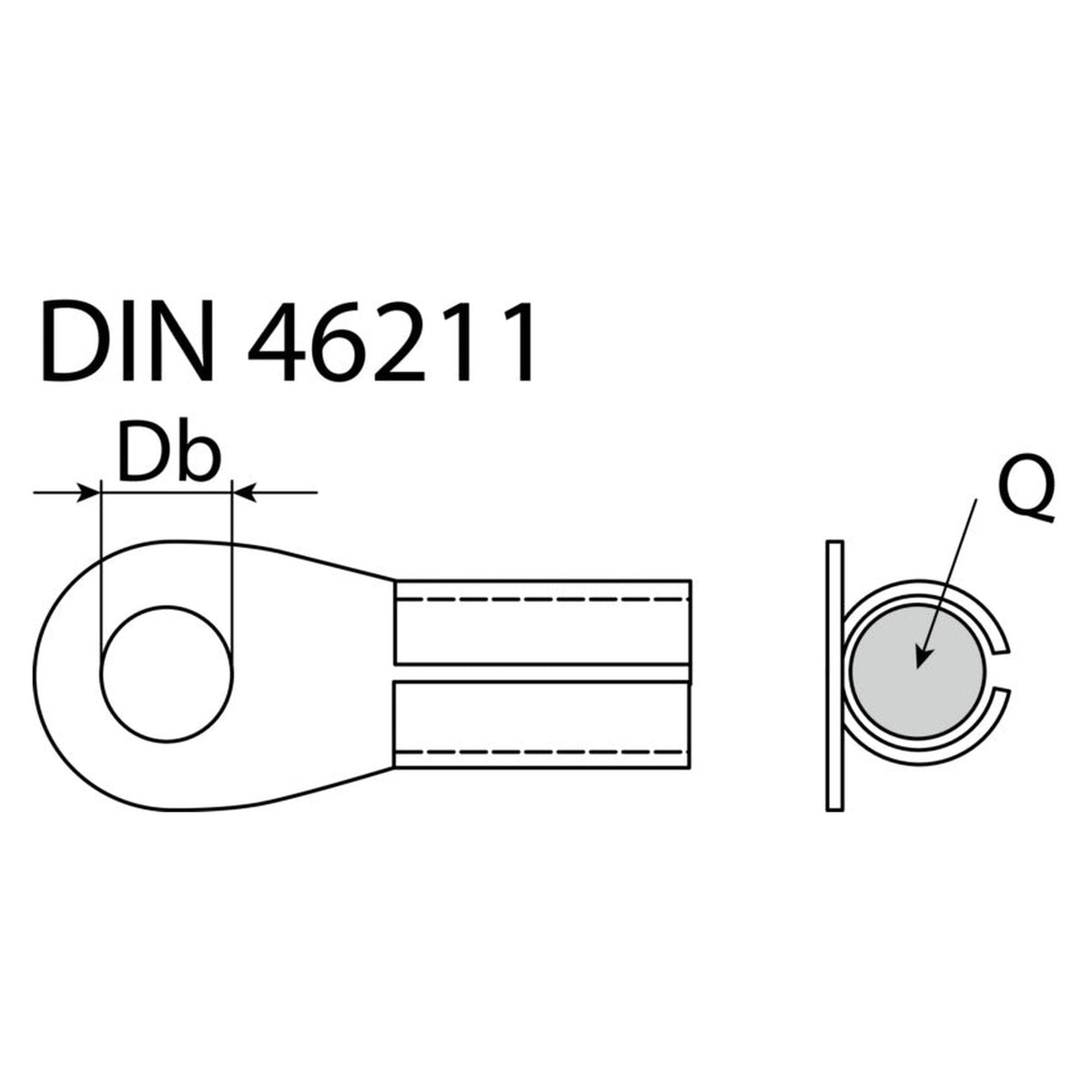

Woran sich die Größe entscheidet

• Durchgangsloch: Die erste Zahl der Größenangabe gehört zum Bolzen am Anschlusspunkt. Über ihn muss das Loch gehen, sonst kommt der Kabelschuh dort nicht an.
• Kabelquerschnitt: Die zweite Zahl gehört zur Hülse am Leitungsende; die Reihe reicht von 10 mm² bis 70 mm².
• Nennlänge: So weit steht der Kabelschuh vom Bolzen weg in Richtung Kabel. Dieser Raum muss vor dem Anschlusspunkt frei bleiben.
• Materialstärke: Mit dem Querschnitt fällt das Blech dicker aus. Unter der Mutter liegt damit je nach Ausführung eine unterschiedlich starke Lage.

Häufige Fragen

Gibt es jedes Lochmaß zu jedem Querschnitt?

Die Paarungen liegen fest: Zu jedem Lochmaß gehört eine eigene Reihe von Querschnitten, und die kleinen Löcher hören früher auf als die großen. In der Auswahl steht deshalb beides zusammen, und beides muss zur Anschlussstelle passen.

Was besagt die Querschnittsangabe über den Strom?

Angegeben ist damit, welcher Leiter in die Hülse gehört, mehr nicht. Welcher Strom fließen darf, wie warm es an der Klemmstelle zugeht und wie der Strang abgesichert wird, gehört zur Auslegung des Stromkreises.
