Lötstoßverbinder mit thermoplastischem Ring, Polyolefin

Ein Verbinder für vier Kabelgrößen

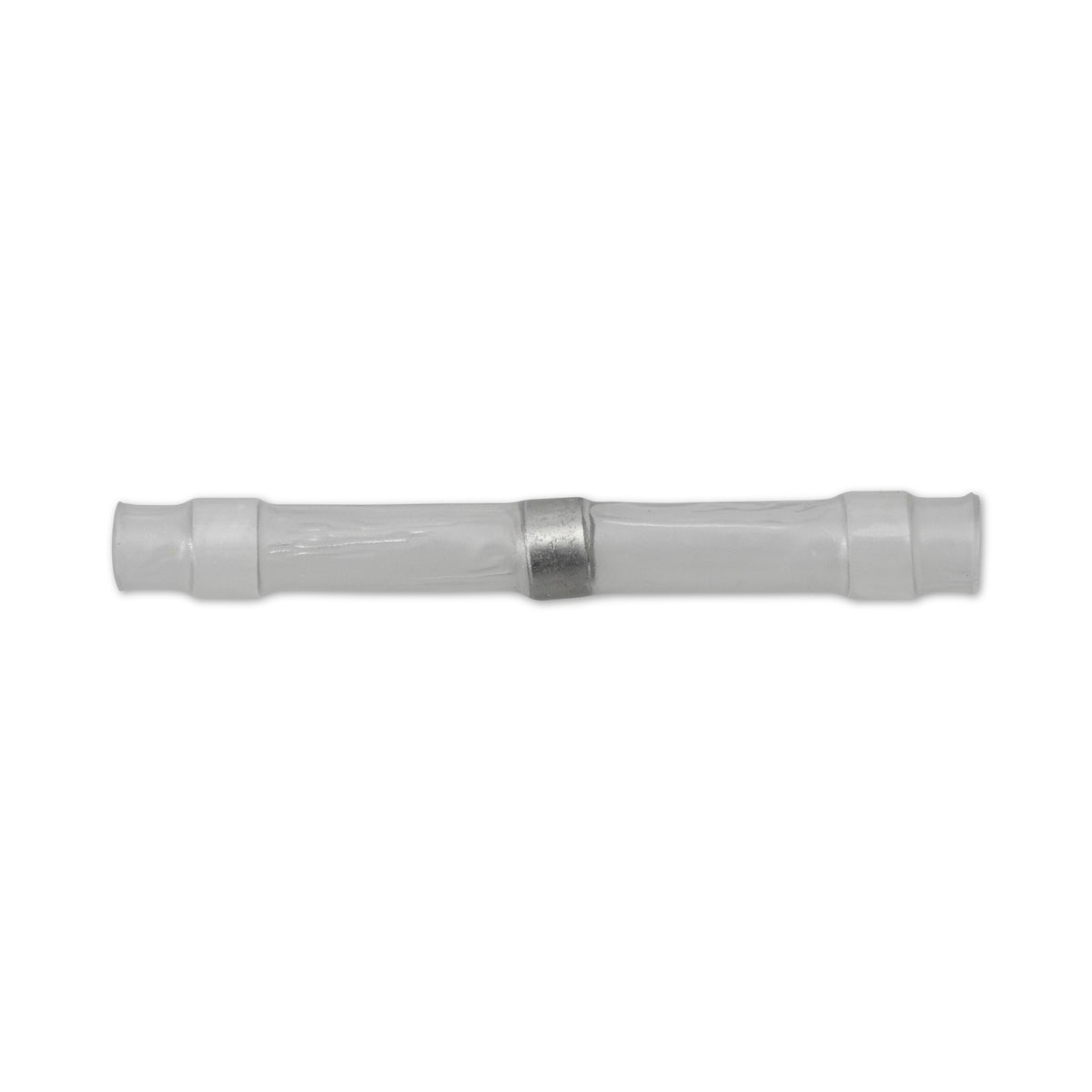

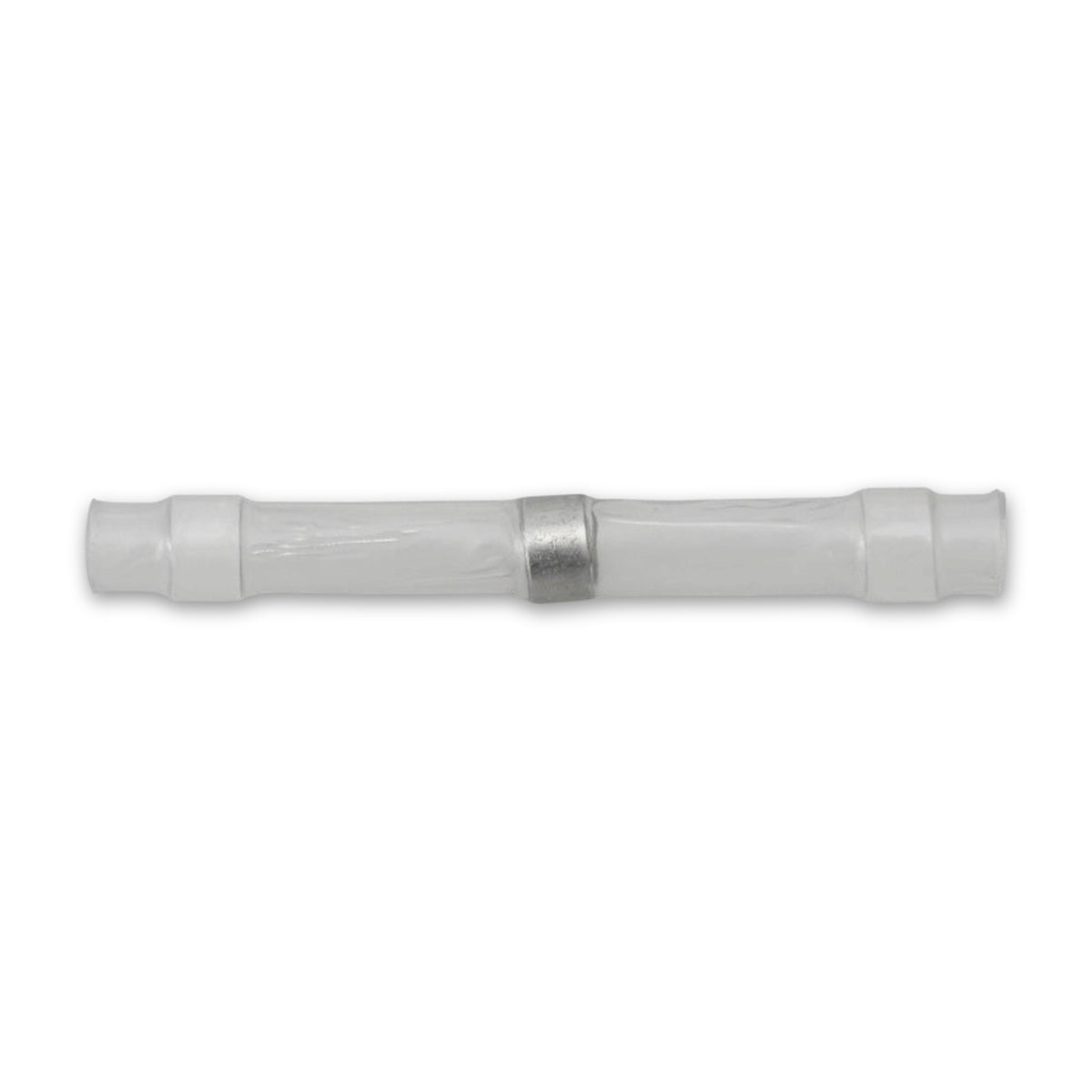

Der Lötstoßverbinder aus Polyolefin bringt zwei Aderenden in einer Linie zusammen, je ein Ende von jeder Seite. SWG führt ihn für die wasserdichte Verbindung von Kabeln. Vier Größen unterscheiden sich nach Leiterquerschnitt und Kabeldurchmesser und sind an der Farbe zu erkennen: transparent, rot, blau und gelb.

Zwei Maße entscheiden über die Größe

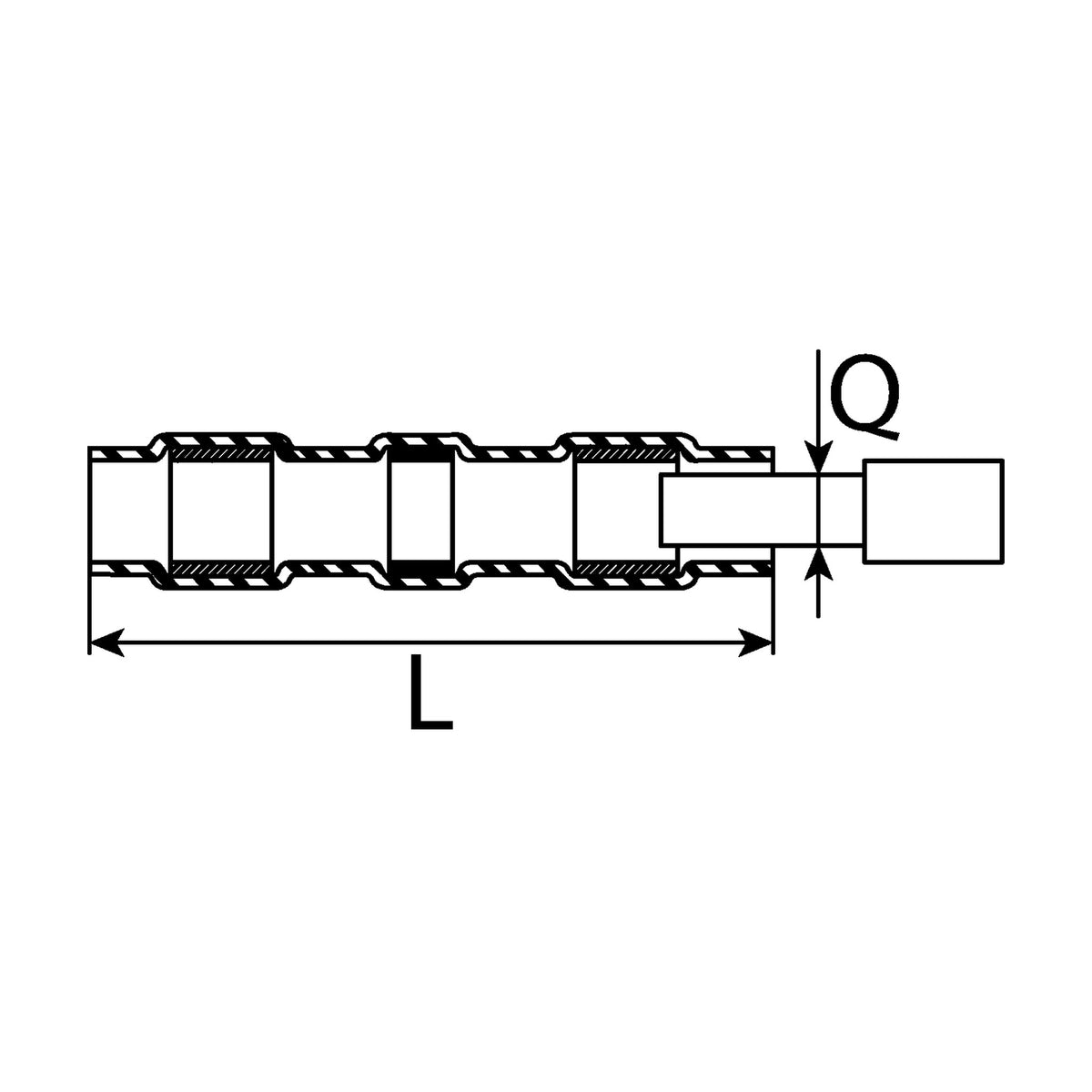

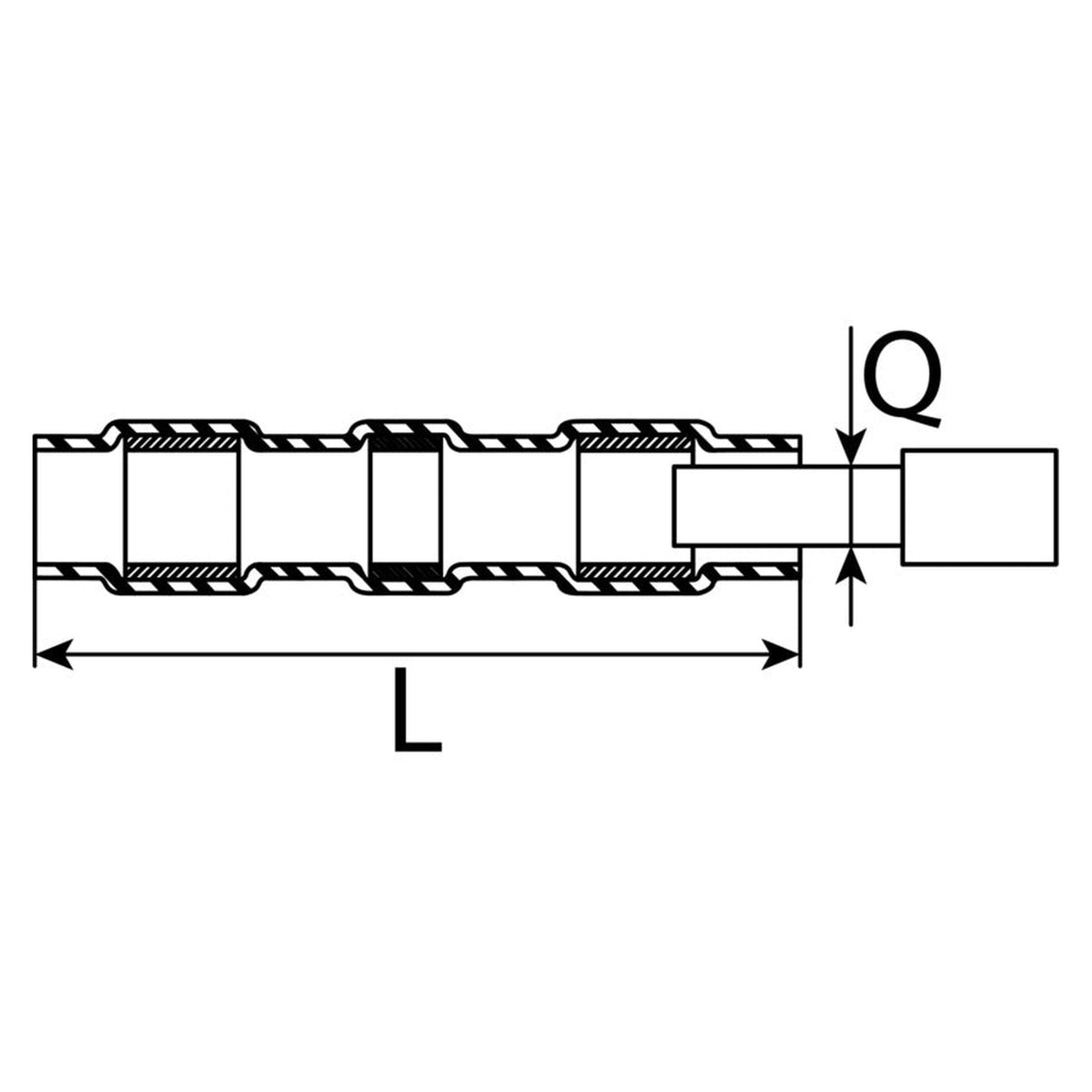

Zu jeder Größe gehören zwei Bereiche: der Leiterquerschnitt der blanken Ader in Quadratmillimetern und der Außendurchmesser der isolierten Leitung in Millimetern. Beide Werte müssen zur gewählten Größe passen, denn der Innendurchmesser des Verbinders folgt jeweils dem größten angegebenen Kabeldurchmesser der Größe. Die kleinste Größe baut 26 mm lang, die drei größeren einheitlich 42 mm. An einer engen Schlaufe oder dicht neben einem Halter entscheidet diese Baulänge, ob der Verbinder an die Anschlussstelle passt.

Wasserdichte Verbindung für Kfz-Elektrik und Elektroinstallation

Stoßverbinder dieser Bauart kommen dort zum Einsatz, wo zwei Aderenden dauerhaft und geschützt vor Feuchtigkeit verbunden werden sollen, etwa bei der Kabelreparatur im Kfz-Bordnetz oder in der Elektroinstallation. Der Temperaturbereich ist mit -55 °C bis +125 °C angegeben.

Häufige Fragen

Welche Größe passt zu meinem Kabel?

Maßgeblich sind zwei Werte: der Leiterquerschnitt der Ader und der Außendurchmesser der Kabelisolierung. Beide müssen im angegebenen Bereich der gewählten Größe liegen. Die Farbe transparent, rot, blau oder gelb zeigt sofort, welche der vier Größen vorliegt.

Ist die fertige Verbindung wasserdicht?

Ja, der Verbinder ist für die wasserdichte Verbindung von Kabeln bestimmt. Ob die einzelne Stelle nach der Verarbeitung dicht bleibt, hängt von der sorgfältigen Ausführung ab. Dafür sollte die Isolierung beider Kabelenden ringsum von der Hülle umschlossen sein.

Wird hier gelötet, und welches Werkzeug brauche ich?

Der Produktname Lötstoßverbinder zeigt, dass die Verbindung durch Löten hergestellt wird; der thermoplastische Ring gehört zur Bauform des Verbinders. Welche Wärmequelle, Temperatur und welches Werkzeug dafür nötig sind, ist zu diesem Artikel nicht angegeben; wer unsicher ist, sollte vor der Verarbeitung eine geeignete Anleitung oder Fachauskunft heranziehen.

Passt die Größe auch bei einem Kabel am Rand des angegebenen Bereichs?

Ja, die angegebenen Werte sind Mindest- und Höchstwerte und gehören zum Bereich der Größe. Liegt ein Wert genau auf einer Grenze, etwa bei 0,8 mm² oder 2 mm² Leiterquerschnitt, liegt er im Bereich beider angrenzenden Größen. Dann gibt der Kabeldurchmesser den Ausschlag, denn Leiterquerschnitt und Kabeldurchmesser sollten gemeinsam im Bereich derselben Größe liegen.
