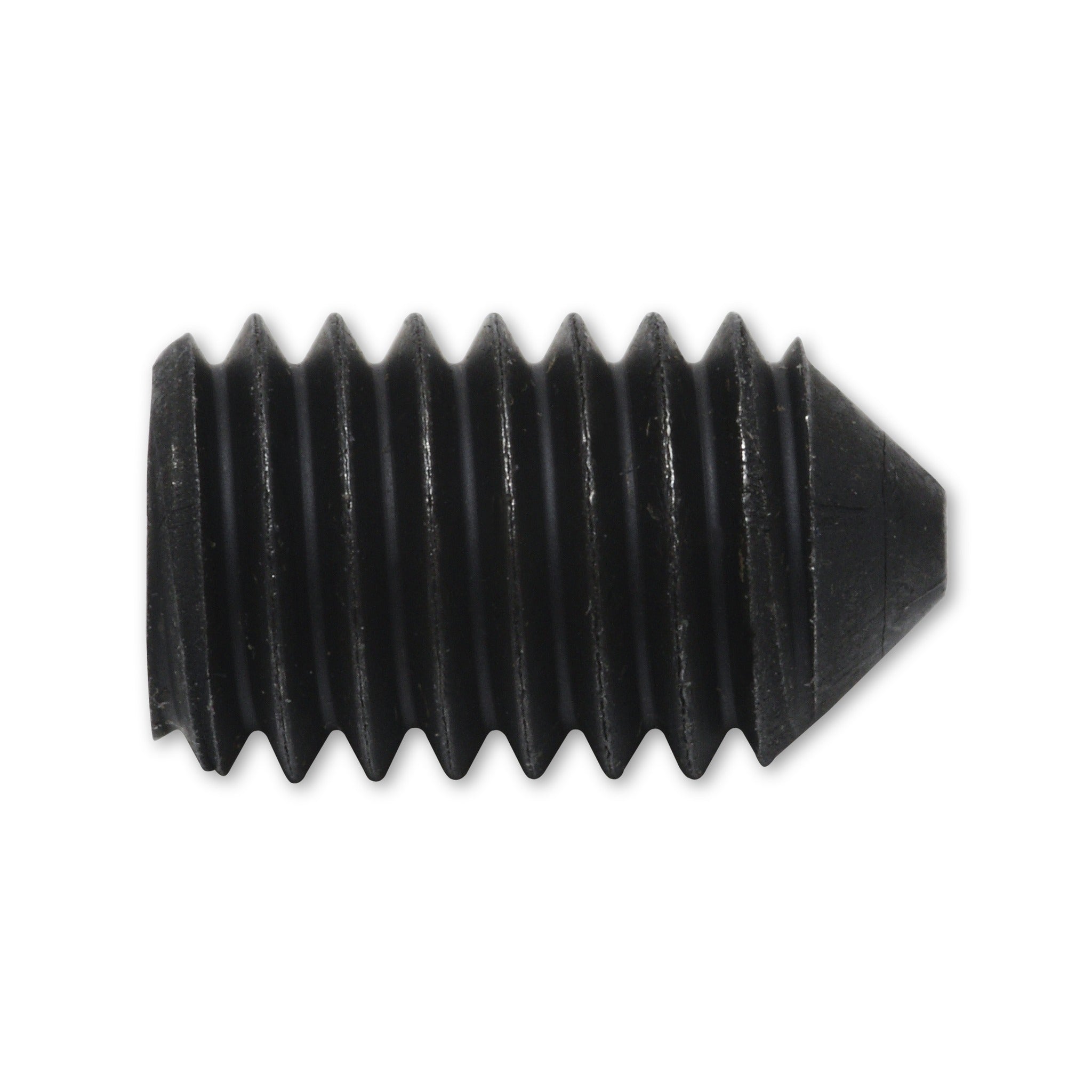

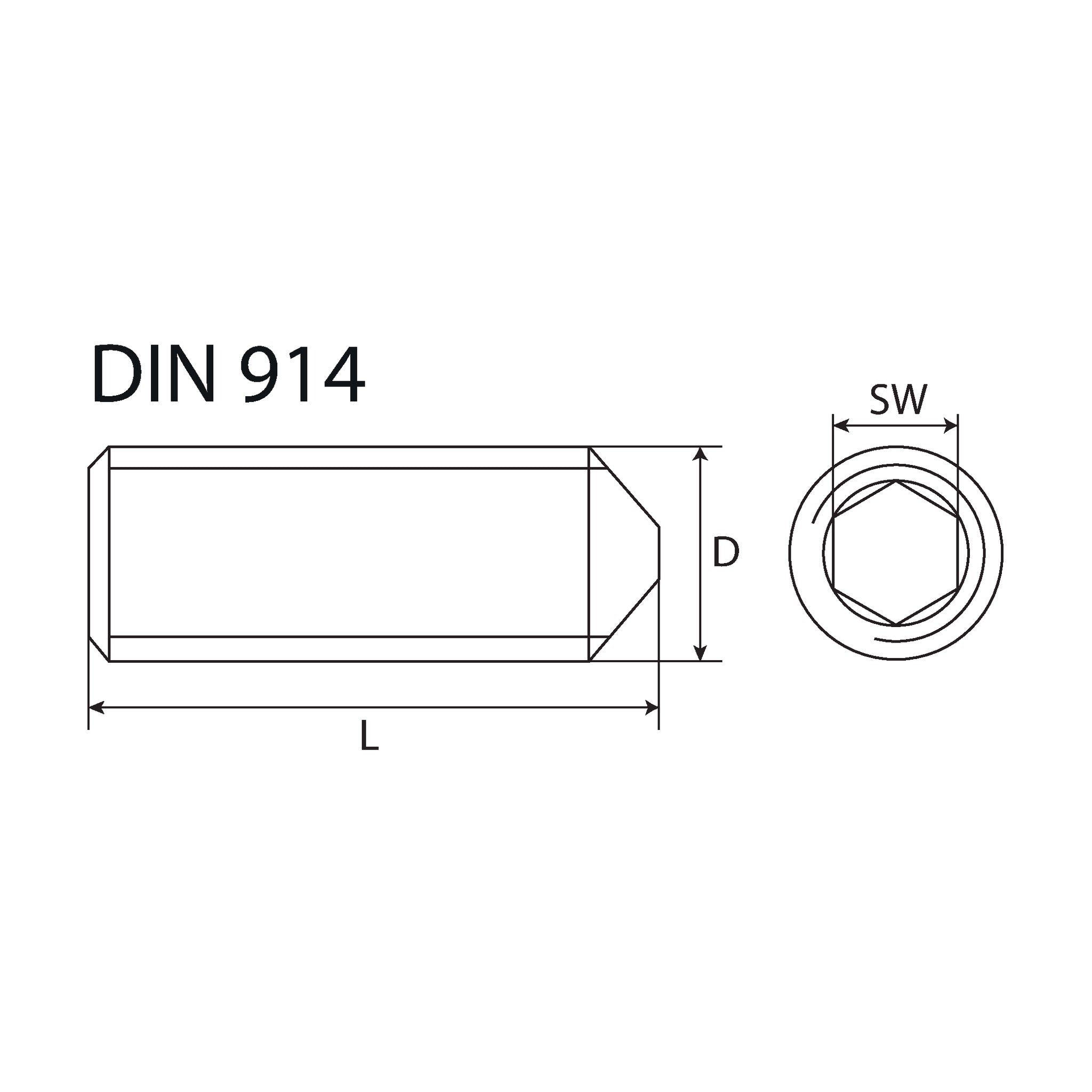

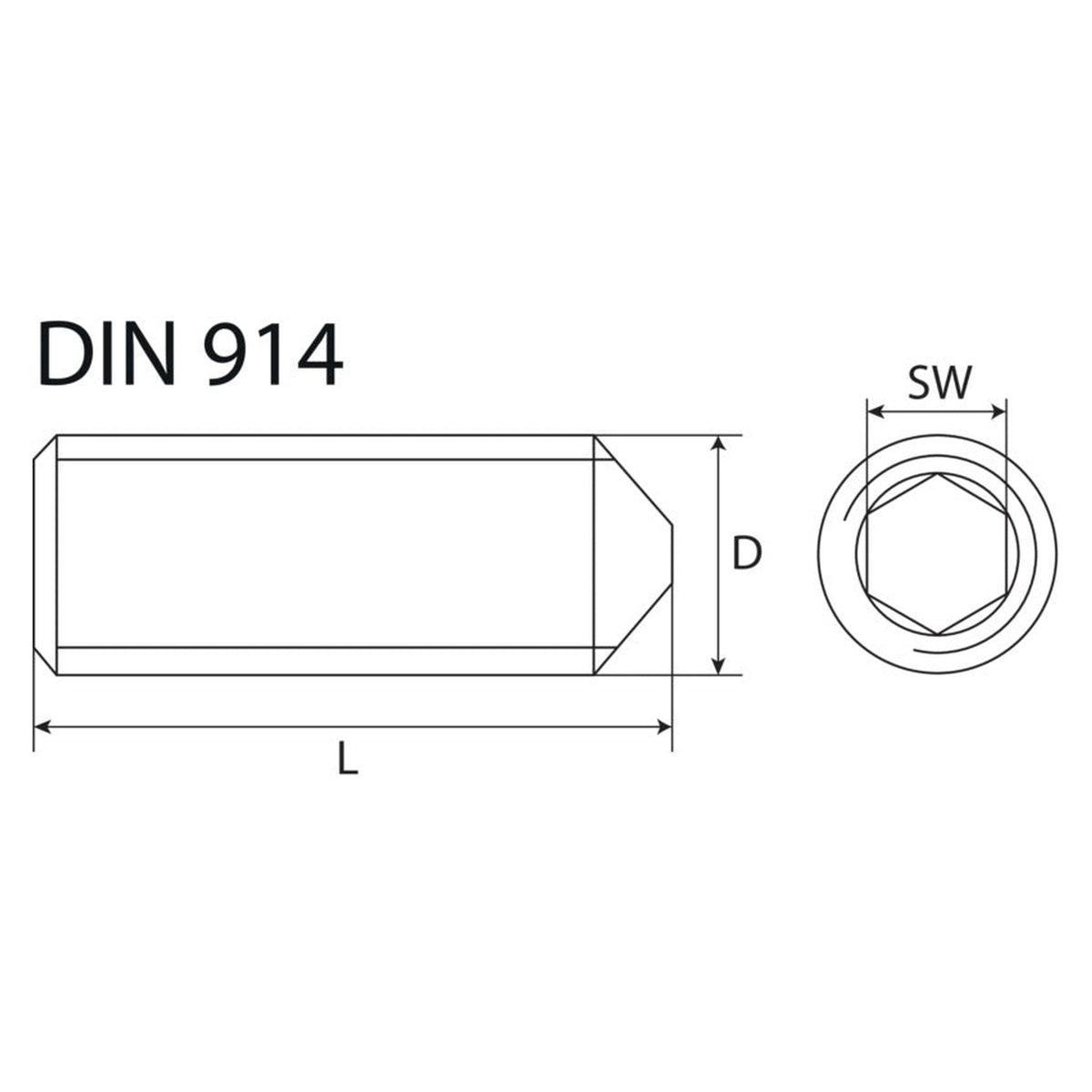

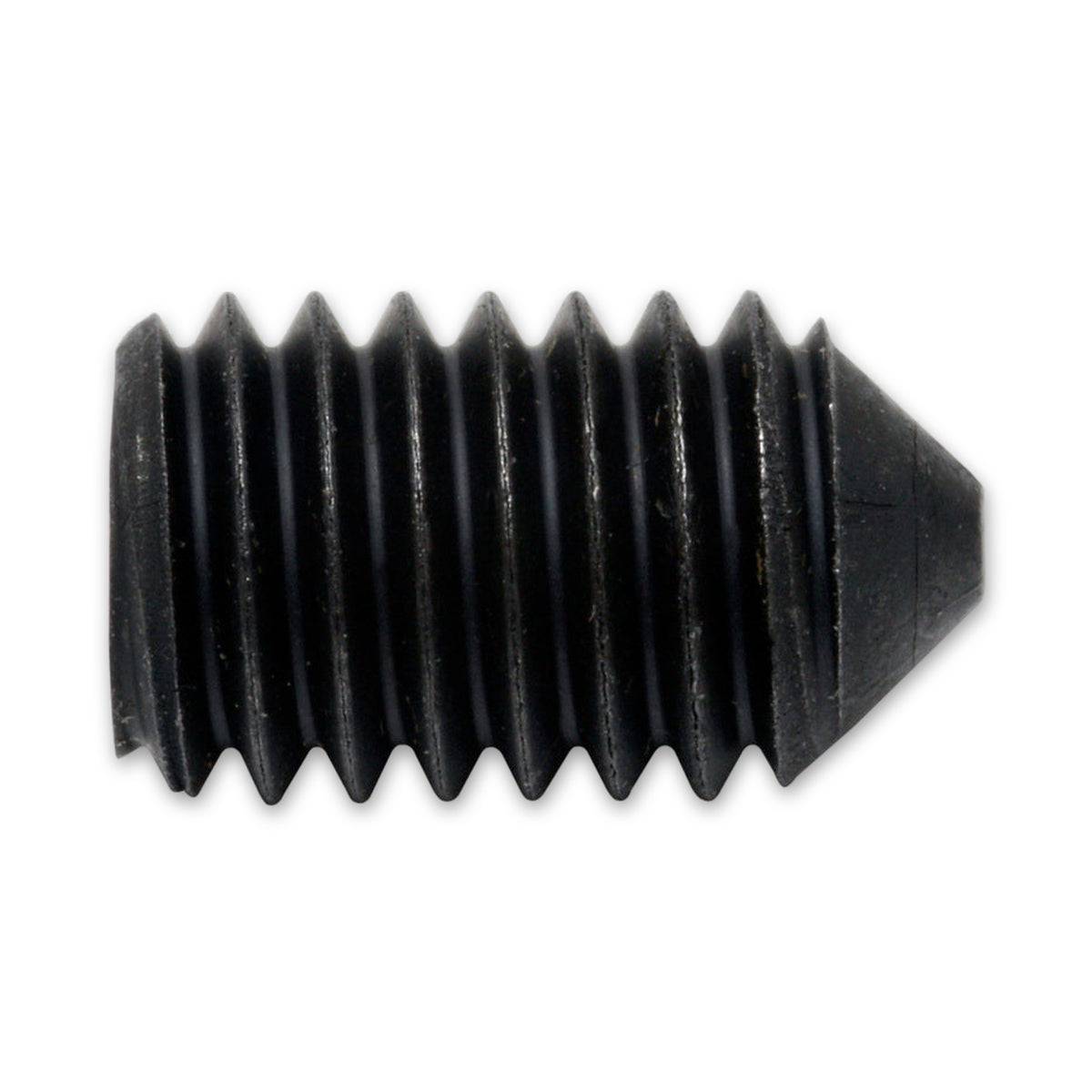

Madenschraube mit Spitze, Innensechskant, Stahl blank, DIN 914, 10 mm

Die Madenschraube, in der Fachsprache auch Gewindestift genannt, hat keinen Kopf. Sie wird ganz in eine Gewindebohrung gedreht und drückt mit ihrer Spitze gegen ein Gegenstück, meist gegen eine Welle. Diese Ausführung aus Stahl hat einen Innensechskant als Antrieb, eine Nennlänge von 10 mm und ein metrisches Regelgewinde von M3 bis M6.

Die Spitze legt eine feste Stelle auf der Welle fest

Beim Anziehen dringt die Spitze in die Welle ein und legt dort eine kleine Mulde an. Die Mulde führt dazu, dass der Stift an derselben Stelle arretiert.

• Kopflos: Ohne Kopf lässt sich der Stift in der Bohrung versenken, sofern das Gewinde lang genug ist; Stellring oder Bauteil bleiben dann außen glatt.

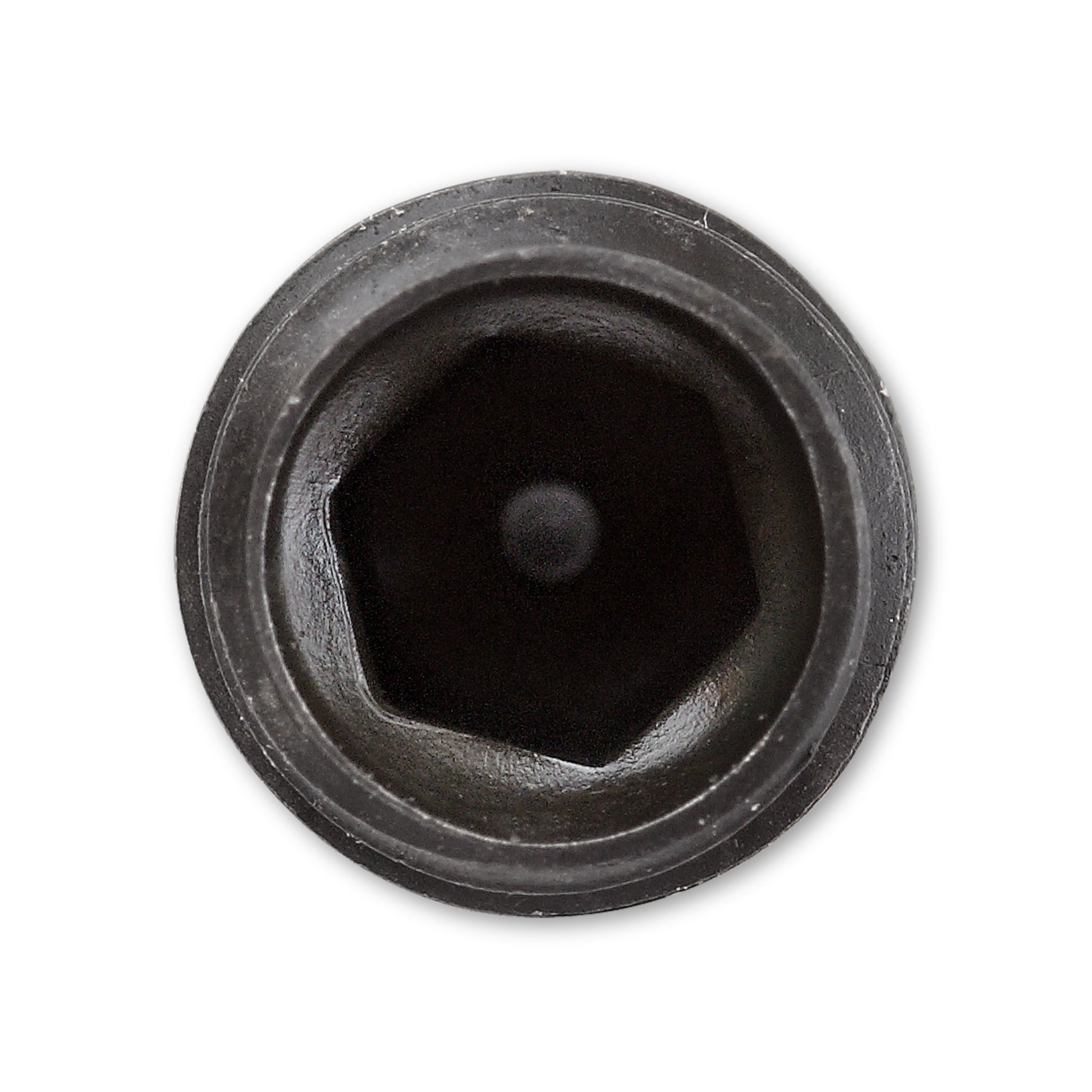

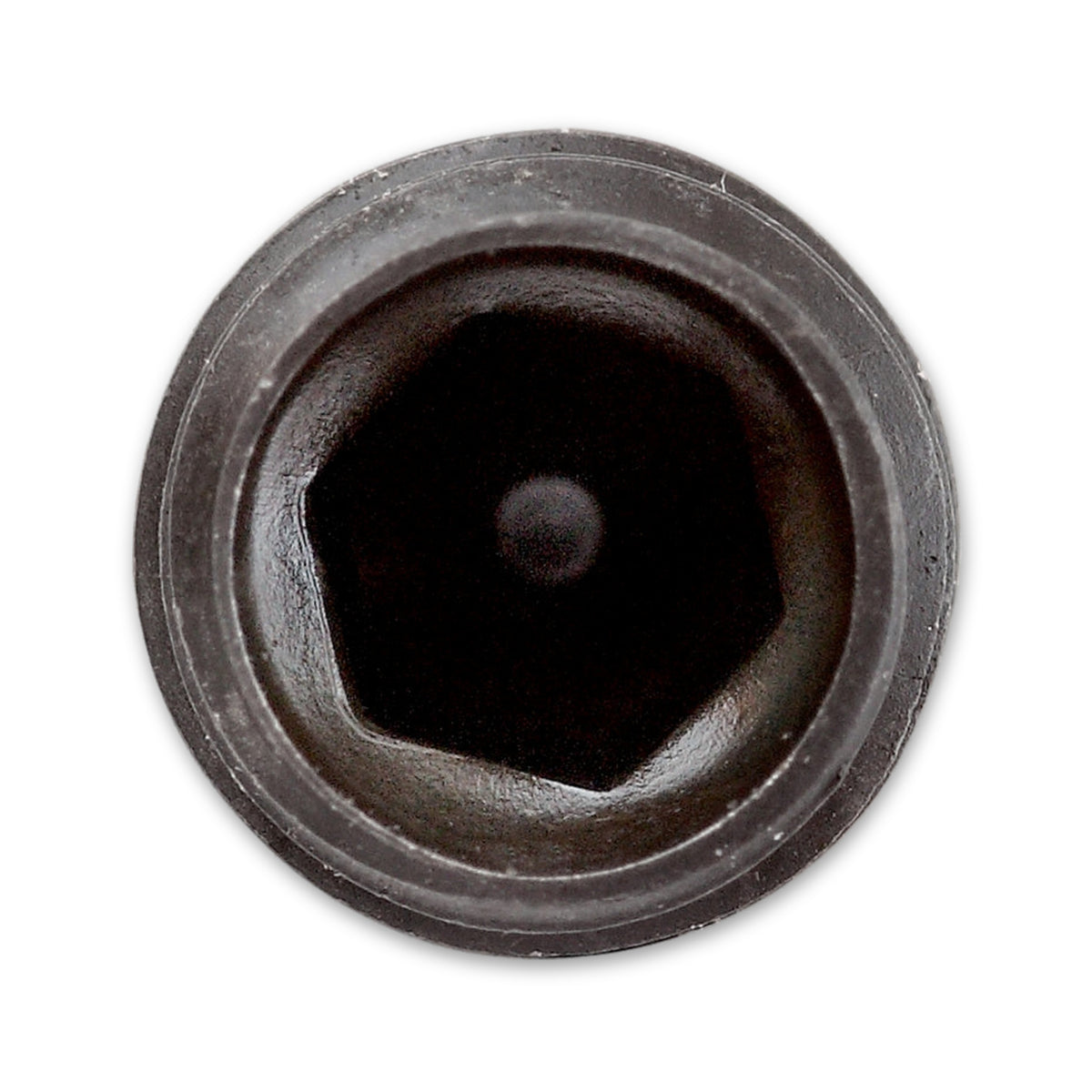

• Innensechskant im Stift: Der Stiftschlüssel greift von der Stirnseite ein, seitlich wird kein Platz für Werkzeug gebraucht.
• Eine Länge, vier Gewindegrößen: Die Nennlänge bleibt bei allen gleich, gewählt wird nach dem Gewinde der vorhandenen Bohrung. Der passende Stiftschlüssel richtet sich nach der gewählten Ausführung.

Wo Madenschrauben mit Spitze gebraucht werden

Im Maschinenbau und in der Instandhaltung sichern sie Stellringe auf Wellen. In Werkstatt und Metallbau dienen sie als Feststellschraube in einer eigens am Werkstück angebrachten Gewindebohrung. Die kleinen Größen M3 und M4 kommen bei Feinmechanik und Modellbau in Betracht. Der Stift wird bis zur Anlage am Gegenstück eingedreht und mit dem Stiftschlüssel angezogen; die Gewindebohrung muss zum metrischen Regelgewinde der gewählten Größe passen.

Häufige Fragen

Kann eine Madenschraube Teile auf Zug verbinden?

Nein, eine Madenschraube aus Stahl ist für Druck gedacht, nicht für Zug oder Biegung. Für ziehende oder tragende Verbindungen sind Schrauben mit Kopf die übliche Wahl.

Hinterlässt die Spitze Spuren in der Welle?

Ja, die Spitze legt in der Welle eine Mulde an; sie hält den Stift an seiner Stelle. Soll die Welle ohne Mulde bleiben, lohnt der Blick auf Gewindestifte mit flachem Ende, die es ebenfalls gibt.

Welcher Stiftschlüssel passt?

Ein Innensechskant-Stiftschlüssel, dessen Schlüsselweite zur gewählten Ausführung gehört. Sie ist je Größe angegeben, zum Beispiel 2 mm bei M4 und 3 mm bei M6, und lässt sich nicht aus dem Gewinde ableiten.

Ist DIN 914 noch gültig?

Nein, DIN 914 ist zurückgezogen; Nachfolgenorm ist DIN EN ISO 4027. Im Handel stehen Gewindestifte mit Spitze deshalb oft unter beiden Bezeichnungen, gesucht werden kann nach beiden.

Was ist in Feuchträumen und im Freien zu beachten?

Dafür sind Verbindungsmittel aus nichtrostendem Stahl oder feuerverzinkte die bessere Wahl. Diese Madenschrauben bestehen aus Stahl; wo Feuchtigkeit dazukommt, ist ein nichtrostender Gewindestift die sicherere Wahl.
