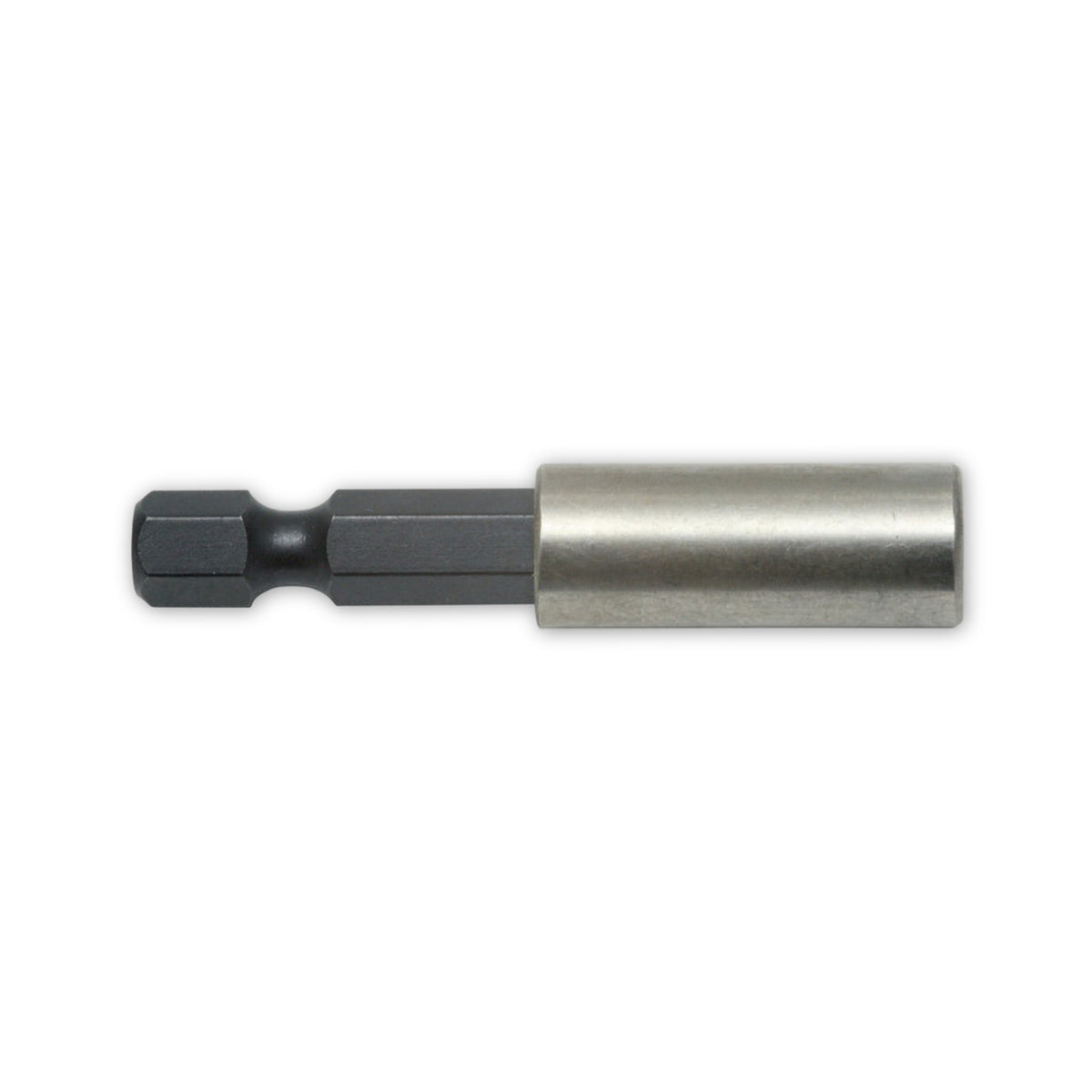

Magnethalter 1/4 Zoll, Werkzeugstahl blank

Die Klinge bleibt stecken, auch wenn sie nach unten zeigt

Ein Halter muss das eingesetzte Bit festhalten, sonst fällt es beim Ansetzen wieder heraus. Dafür gibt es zwei Wege: eine Rückhaltevorrichtung in der Aufnahme, etwa eine C-Ring-Kerbe oder eine Kugelrille, oder ein magnetisches Halten. Hier arbeitet der Magnet. Die Klinge wird eingesteckt und sitzt, ohne dass etwas einrastet oder vor dem Wechsel gelöst werden müsste.

Wohin die 50 mm Baulänge gehen

Auf den Sechskanteinsatz, der in die Aufnahme der Maschine geht, entfallen 23,5 mm. Wie weit die Klinge vorn eintaucht, begrenzt eine größte Eindringtiefe von 10,5 mm. Schlank baut der Halter mit 10 mm Außendurchmesser: Sitzt eine Schraube versenkt in einer Bohrung, entscheidet dieses Maß mit, ob der Halter bis an den Kopf kommt.

Angaben, die zu dieser Ausführung gehören

• Werkzeugstahl, blanke Oberfläche: So sind Werkstoff und Oberfläche angegeben. Eine Standzeit, ein Verschleißverhalten oder ein Korrosionsschutz gehen daraus nicht hervor.
• Schlüsselweite 6,35 mm: In Zoll ist dasselbe Maß 1/4 Zoll. Ob Maschinenaufnahme und Halterschaft zusammengehören, hängt neben der Sechskantgröße an der Formangabe der Mitnahme-Verbindung.
• Elektroschrauber und Bohrmaschine: Für diese beiden ist der Einsatz angegeben. Eine Angabe zum Schlagbetrieb gehört nicht dazu; Ausführungen dafür werden eigens als solche ausgewiesen.

Häufige Fragen

Was besagt das Bruchdrehmoment von 63,74 Nm?

Der Wert ist für diese Ausführung so angegeben. Ein zulässiges Anzugsdrehmoment für eine Verschraubung ist damit nicht genannt: Wie fest eine Schraube angezogen wird, richtet sich nach der Verschraubung selbst und nach den Unterlagen der Maschine. Auf andere Halter lässt sich die Zahl ebenso wenig übertragen.
