Maschinenschraube mit Mutter Sechskantkopf, Stahl verzinkt, DIN 601

Durchgesteckt und von der Rückseite verschraubt

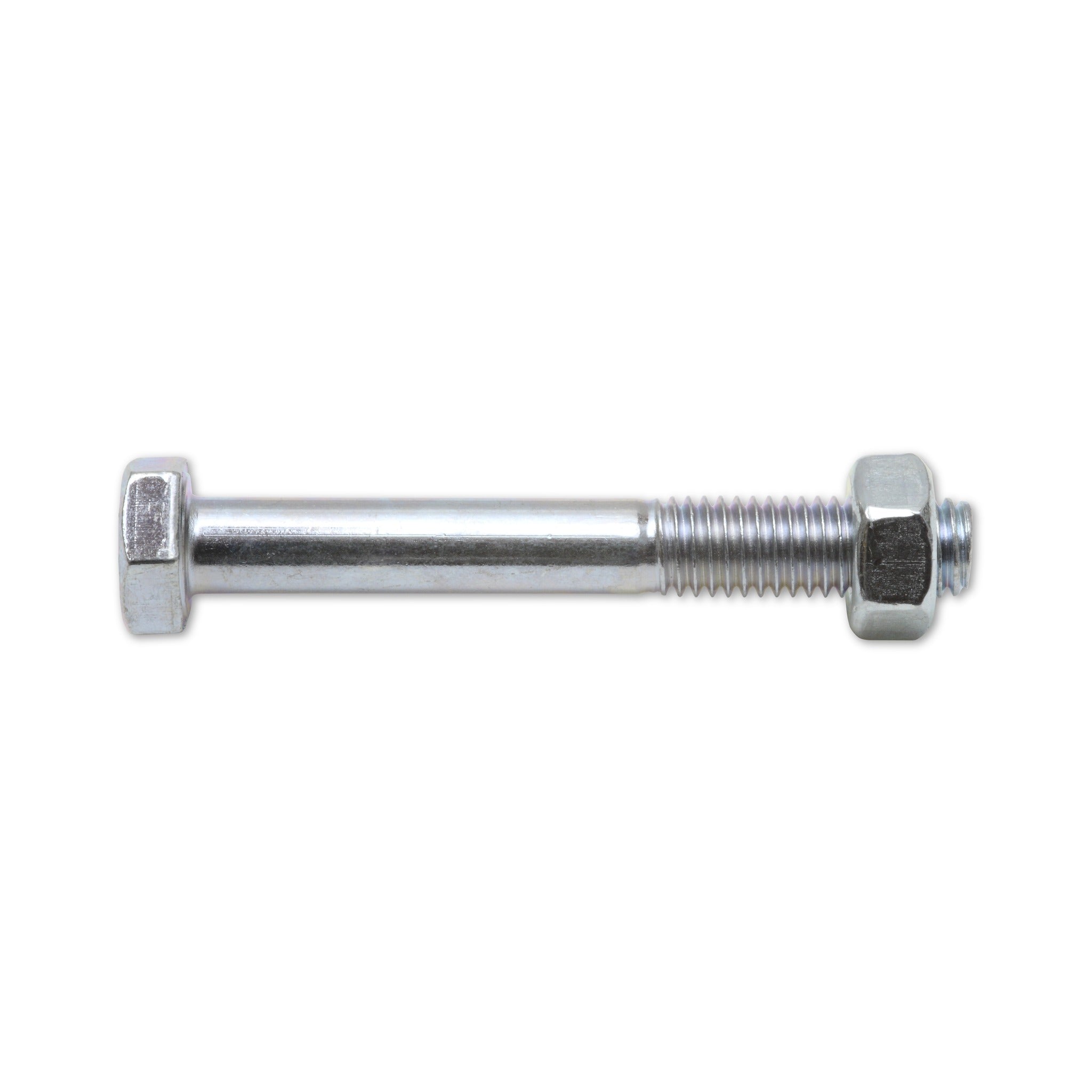

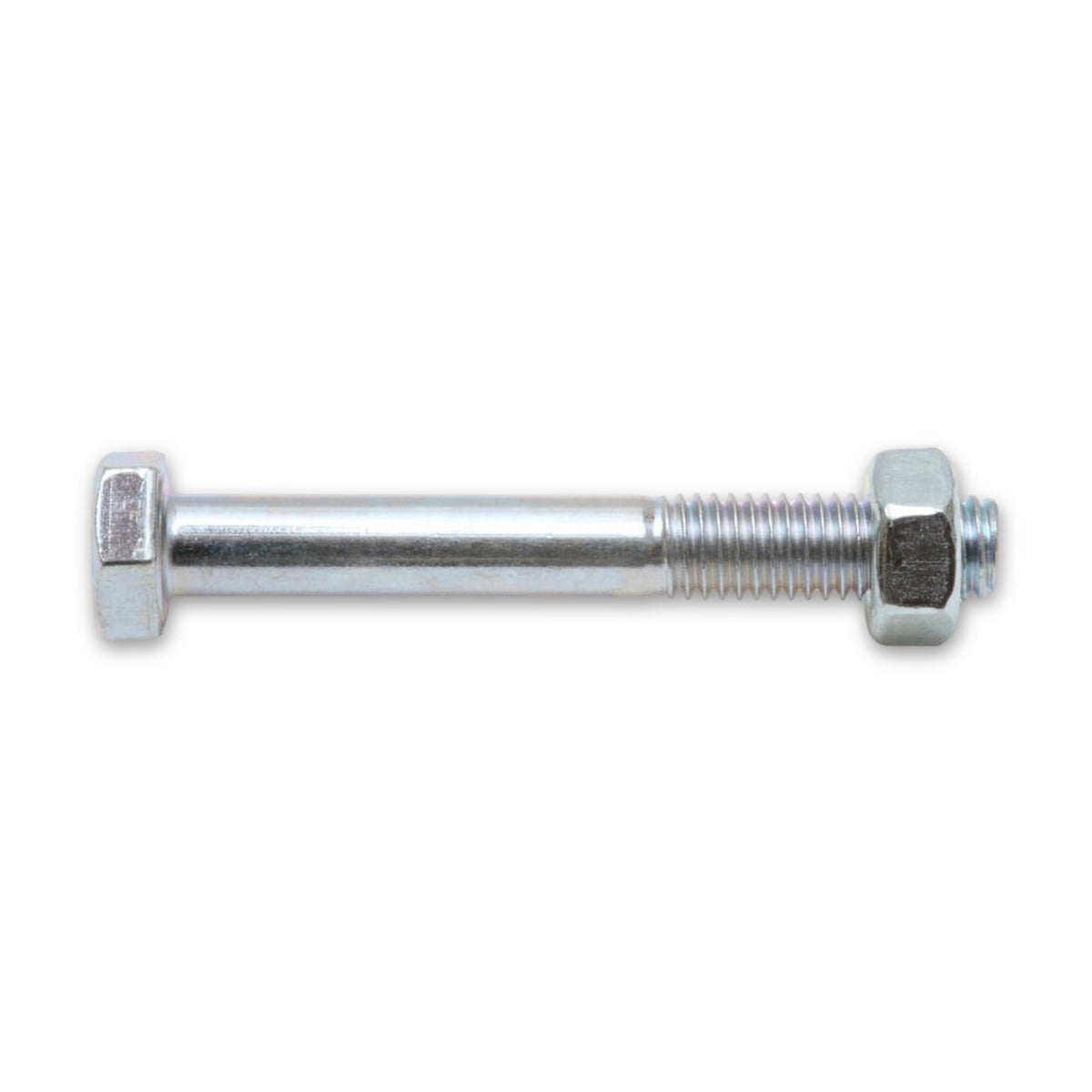

Die Schraube geht durch das Loch beider Bauteile hindurch, die mitgelieferte Sechskantmutter kommt auf der Rückseite darauf. Gefasst wird an zwei Stellen von außen: Ein Schlüssel hält am Kopf gegen, der zweite dreht die Mutter. Die Reihe umfasst die Gewinde M6 bis M16 und Nennlängen von 16 mm bis 360 mm, reicht also bis zu Verbindungen, bei denen viel Material zwischen Kopf und Mutter liegt.

Unter dem Kopf sitzt ein glatter Schaft

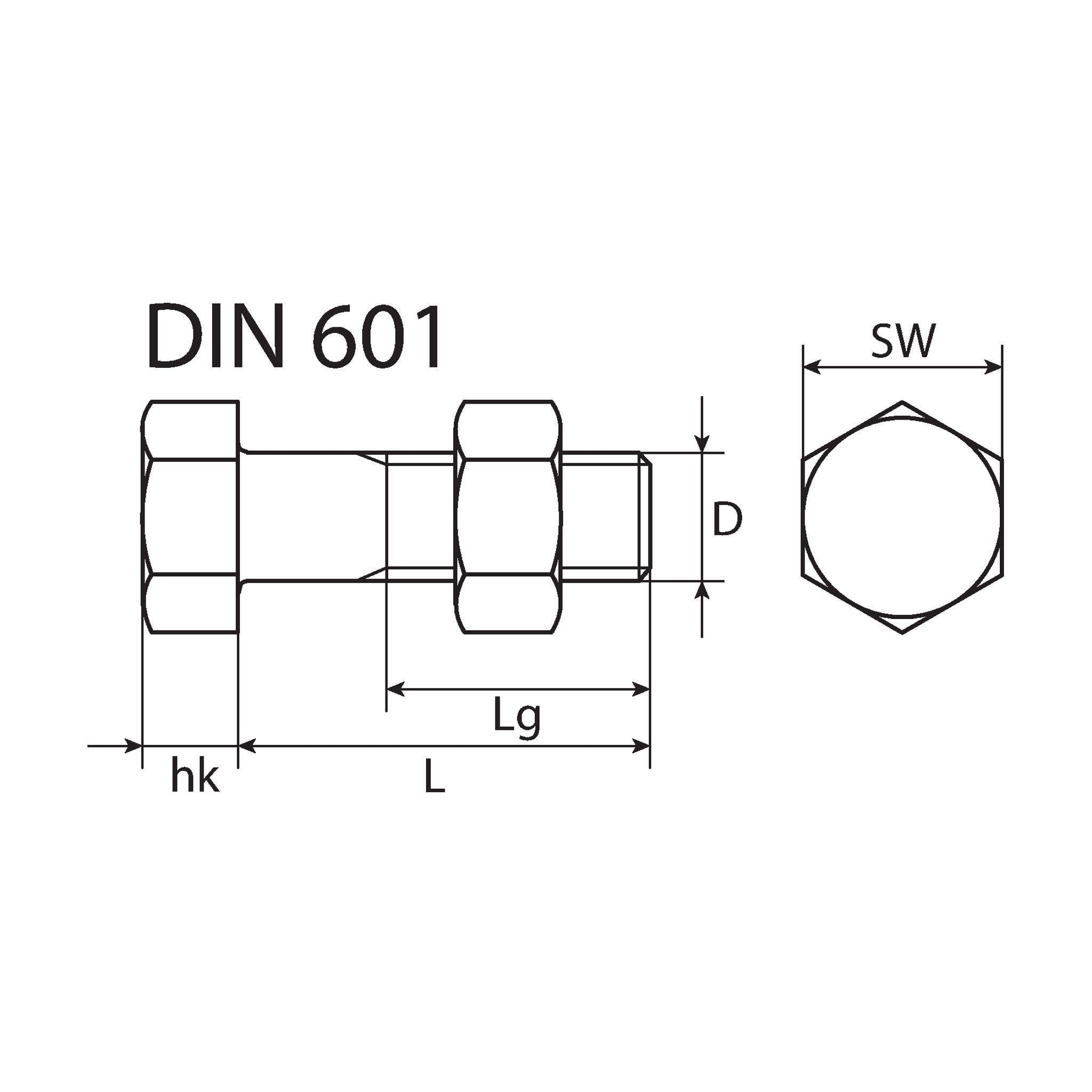

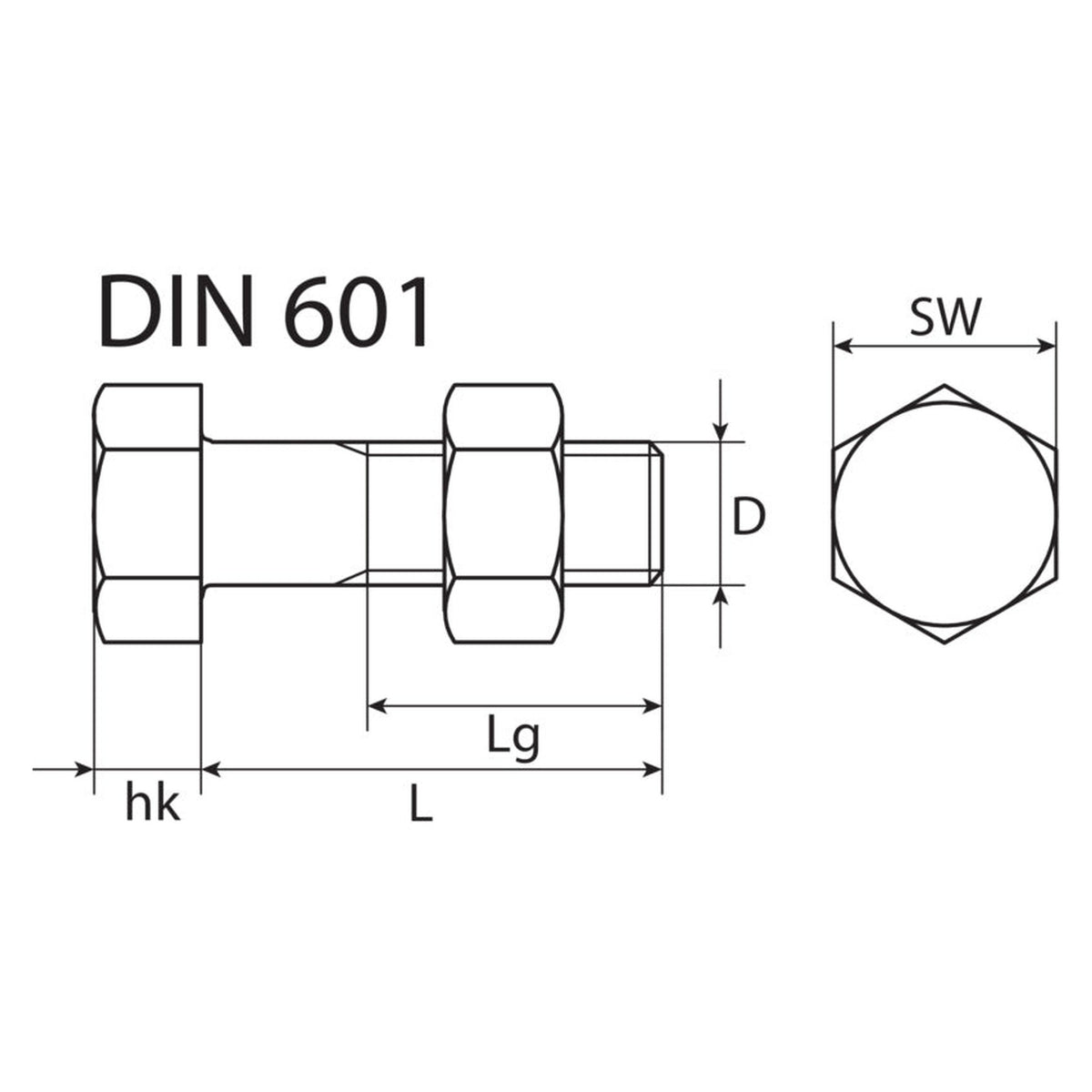

Bei dieser Bauform beginnt das Gewinde nicht am Kopf, sondern erst hinter einem glatten Stück. Aufgeschraubt wird die Mutter deshalb nur auf dem hinteren Teil der Schraube. Bei den langen Ausführungen fällt dieser Gewindeteil gegenüber der Nennlänge klein aus, weshalb beide Maße getrennt zu lesen sind.

Häufige Fragen

Was besagt die Festigkeitsklasse?

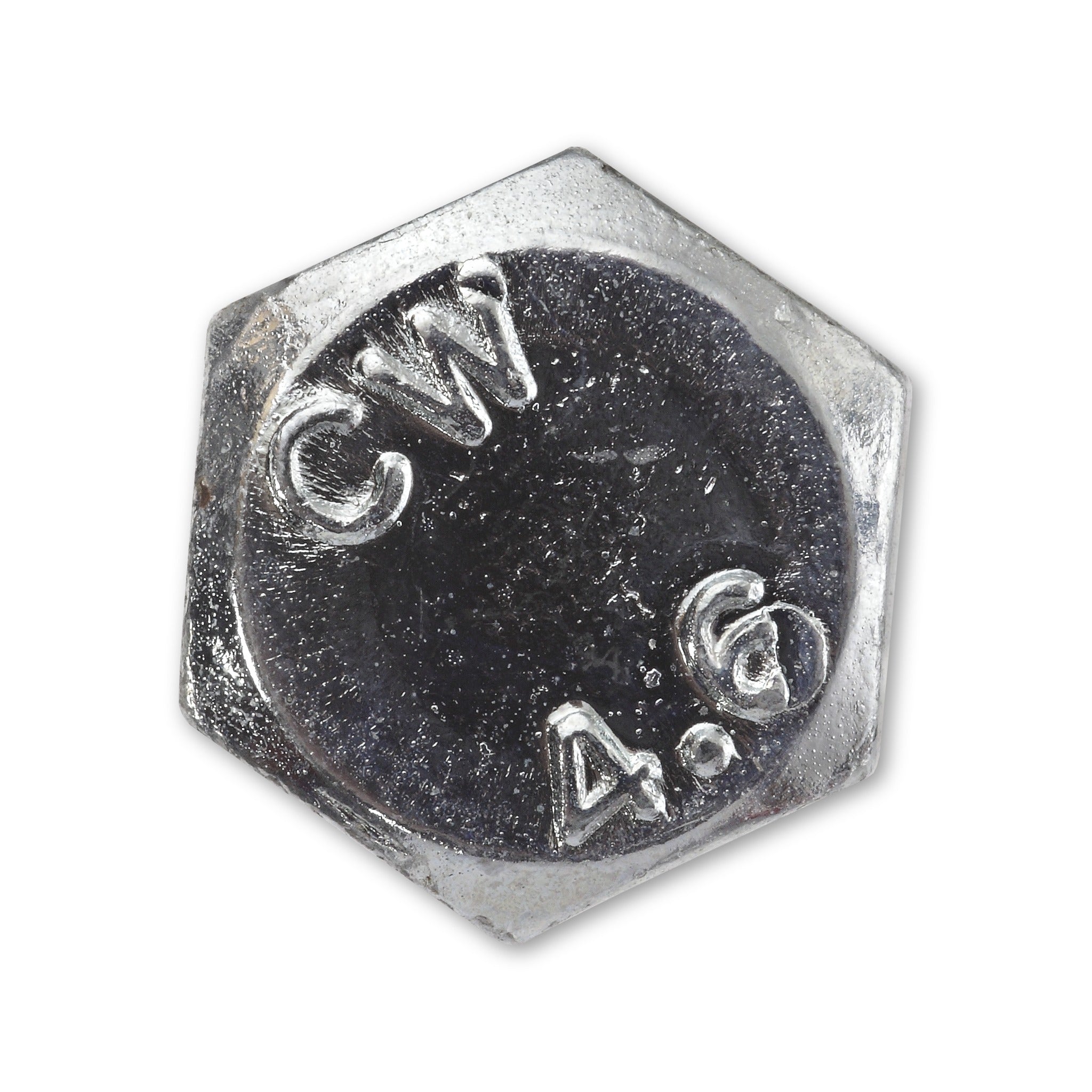

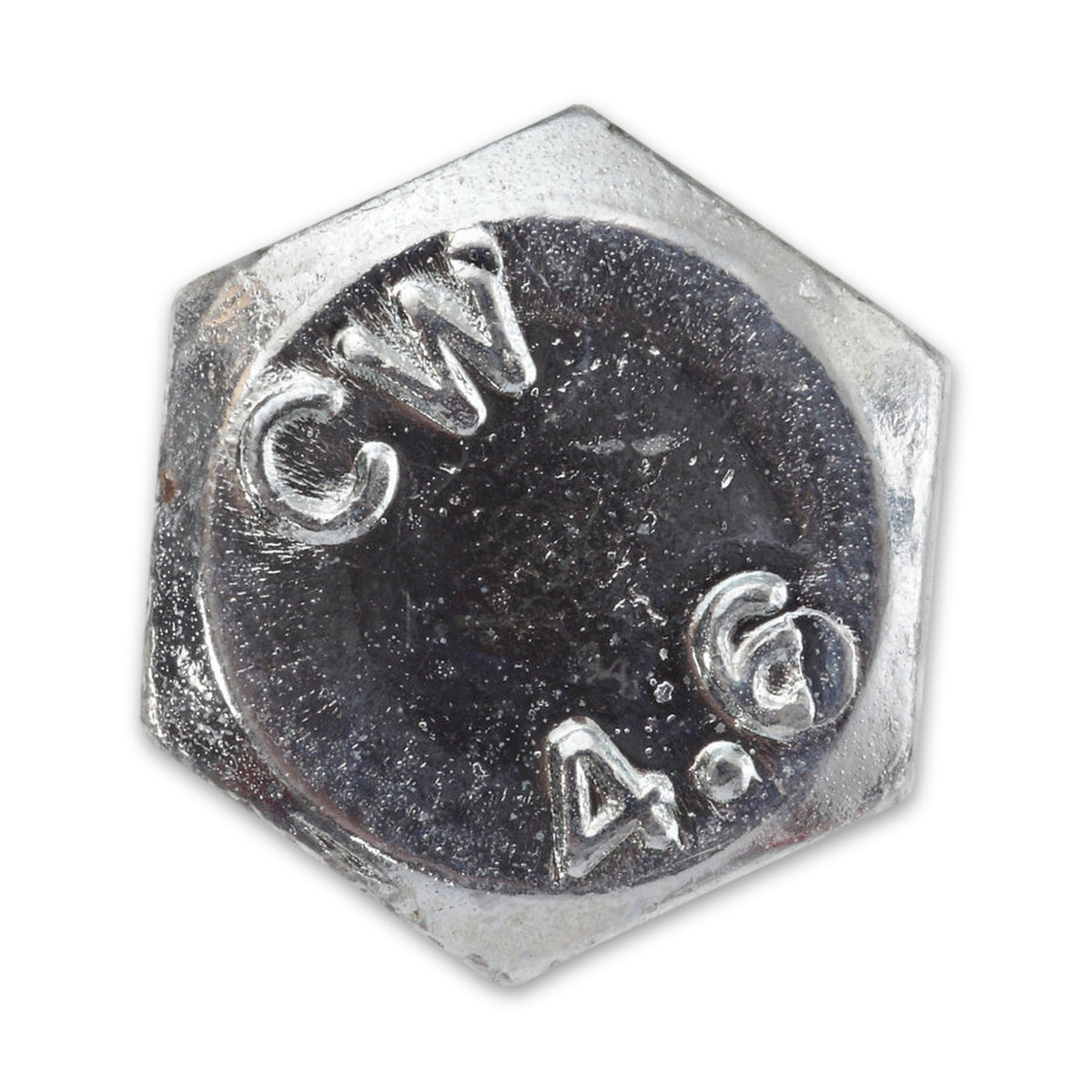

Die Angabe besteht aus zwei durch einen Punkt getrennten Zahlen und ist ein Rechenweg, kein Gütezeichen: Die erste steht für ein Hundertstel der Zugfestigkeit in Newton je Quadratmillimeter, die zweite für das Zehnfache des Verhältnisses von Streckgrenze zu Zugfestigkeit. Was eine Verbindung tragen darf, geht daraus nicht hervor; das entscheidet sich an der Verbindung selbst.

Sind das Garnituren für den Stahl- und Metallbau?

Eine Garnitur für den Stahlbau muss eine der dafür geltenden Produktnormen einhalten und wird über Festigkeitsklasse und Herstellerzeichen hinaus zusätzlich gekennzeichnet; auch Ausführung und Kontrolle der Verbindung folgen dort eigenen Regeln. Dass eine Schraube die hier genannte Bauform hat, macht sie noch nicht zum Teil einer solchen Garnitur.
