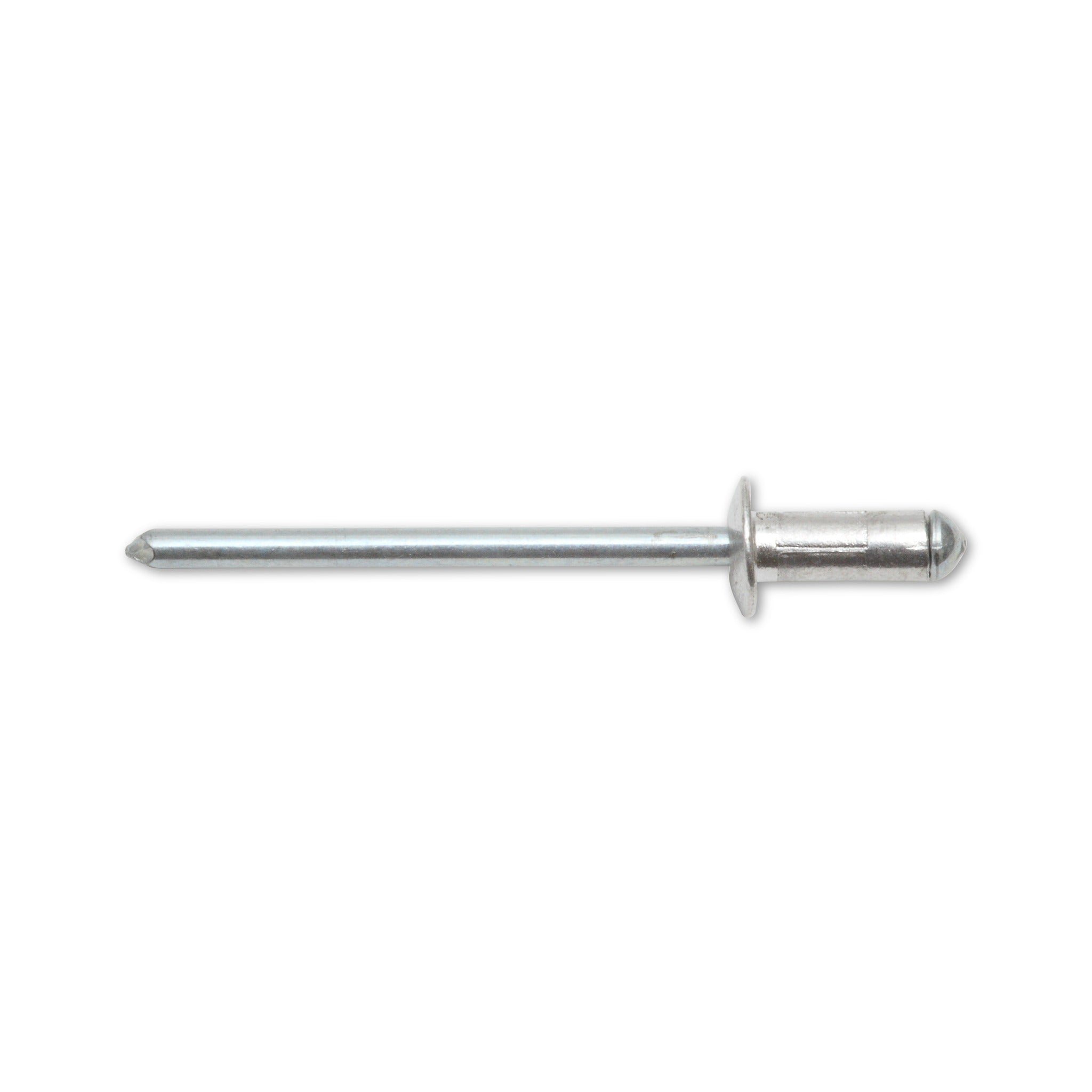

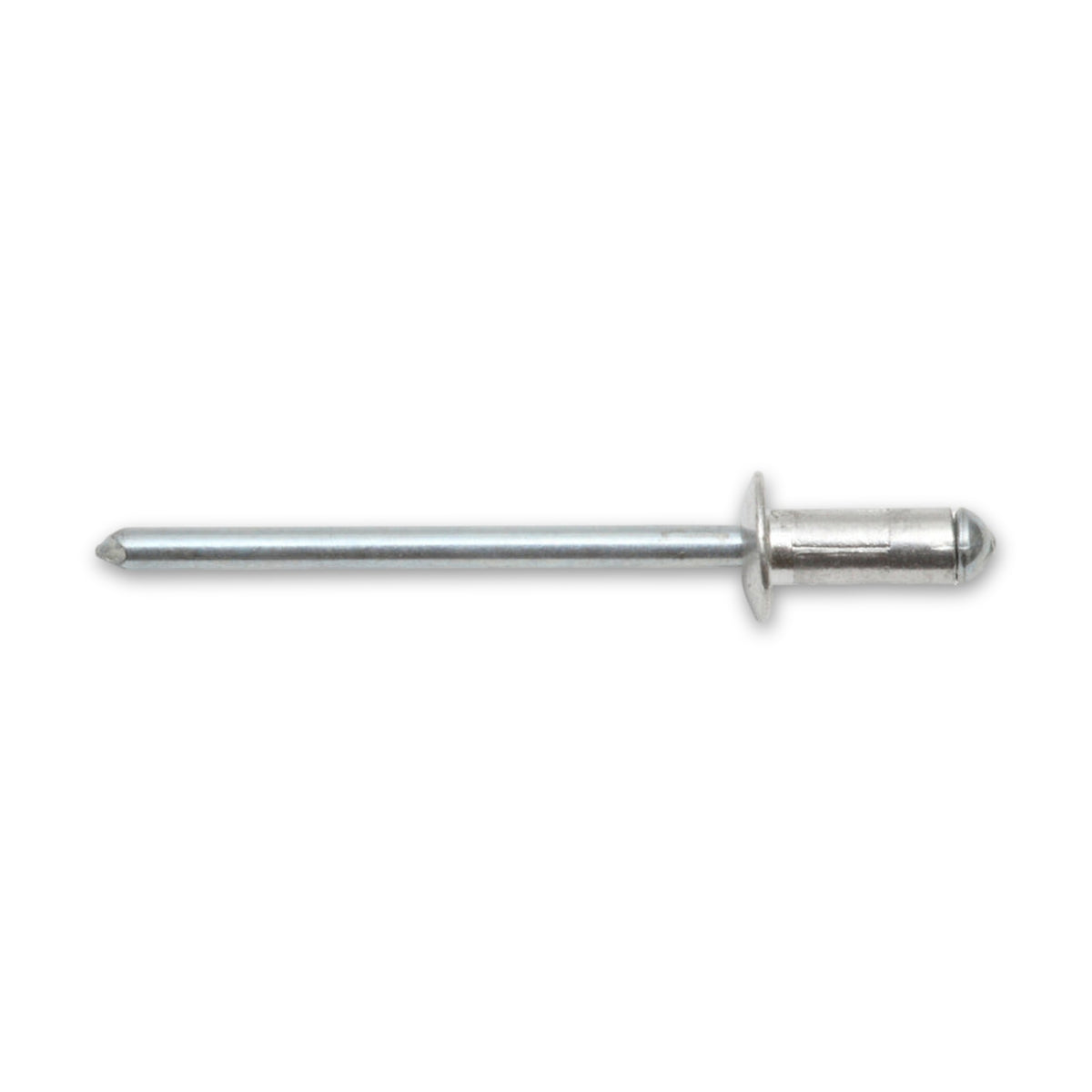

Mehrbereichsblindniet Flachrundkopf, Aluminium und Stahl, 4,8 mm

Der Mehrbereichsblindniet verbindet Bleche und andere Bauteile, wenn nur eine Seite erreichbar ist. Die Hülse besteht aus Aluminium, der Dorn aus Stahl, der Kopf ist ein Flachrundkopf mit 16 mm Durchmesser. Jede der drei Hülsenlängen deckt einen eigenen, großen Klemmbereich ab.

Fügen, wo die Rückseite nicht erreichbar ist

Der Niet kommt in die Bohrung, bis der Kopf anliegt. Eine Blindnietzange zieht den Dorn, sein Kopf gleitet in die Hülse und formt auf der Gegenseite den Schließkopf. Zuletzt reißt der Dorn an der Sollbruchstelle ab.

Eine Größe für mehrere Materialstärken

Der Klemmbereich nennt die kleinste und die größte Gesamtdicke aller Lagen, die der Niet zusammenzieht. Er ist nicht die Länge der Hülse, auch wenn beide gemeinsam wachsen.

Breiter Kopf, große Auflagefläche

Der breite Flachrundkopf verteilt die Klemmkraft auf eine größere Fläche des Bauteils. Niete mit vergrößertem Flachrundkopf, Großkopfniete genannt, werden üblicherweise für Verbindungen harter mit weichen Werkstoffen verwendet: Die Last verteilt sich besser, der weichere Werkstoff wird geschont.

Was am Bauteil vor dem Setzen zählt

• Bohrung 4,9 mm: Gebohrt wird mit 4,9 mm, die Hülse misst 4,8 mm.
• Gratfreies Loch: Das Loch muss gratfrei sein, unter dem Kopf dürfen keine Späne liegen.
• Randabstand: Von der Mitte des Niets bis zur Bauteilkante sollte mindestens das Zweifache des Schaftdurchmessers bleiben.

Wo Blindniete üblicherweise gesetzt werden

Blindniete sind im Metall- und Regalbau, in der Blechverarbeitung, im Maschinen- und Anlagenbau verbreitet, ebenso in der Kfz-Werkstatt und beim Heimwerker. Diese Ausführung ist vielseitig gedacht, vor allem für Stahlbauteile.

Häufige Fragen

Was passiert, wenn der Klemmbereich nicht zur Materialstärke passt?

Dann sitzt der Niet locker. Bei zu dünnen Lagen faltet sich der Schließkopf nicht richtig auf, bei zu dicken kann der Dorn abreißen, bevor er den Schließkopf ganz geformt hat. Besser die Gesamtdicke aller Lagen messen und einen Bereich wählen, der sie nicht an der Grenze trifft.

Passt jede Blindnietzange?

Das hängt vom Mundstück ab: Sein Durchmesser muss zum Nietdorn passen, der hier 2,78 mm misst. Das Datenblatt der Zange zeigt, ob sie für diese Größe und Werkstoffkombination ausgelegt ist.

Schließt der gesetzte Niet das Loch dicht ab?

Eine Dichtwirkung ist für diesen Niet nicht angegeben. Dicht abschließen können geschlossene Blindniete, auch Becherblindniete genannt; bei höheren Anforderungen hilft eine Dichtscheibe unter dem Kopf.

Was gilt, wenn die Gesamtdicke zwischen zwei Klemmbereiche fällt?

Dann hilft ein Blindniet mit anderem Klemmbereich weiter. Zwischen 5,5 und 7 mm sowie zwischen 12 und 14,5 mm, etwa bei zusammen 6 mm oder 13 mm, liegt kein Bereich dieser drei Größen.
