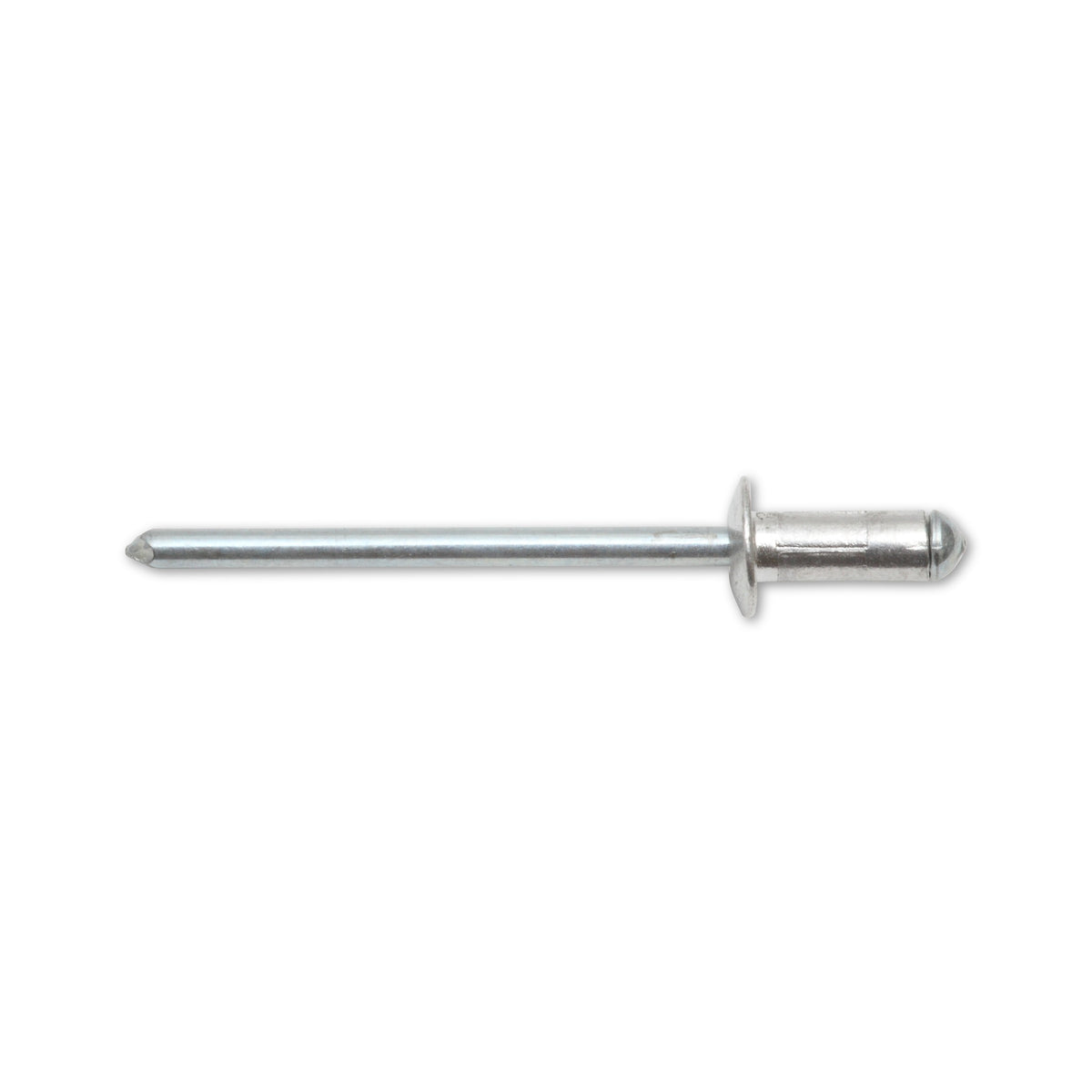

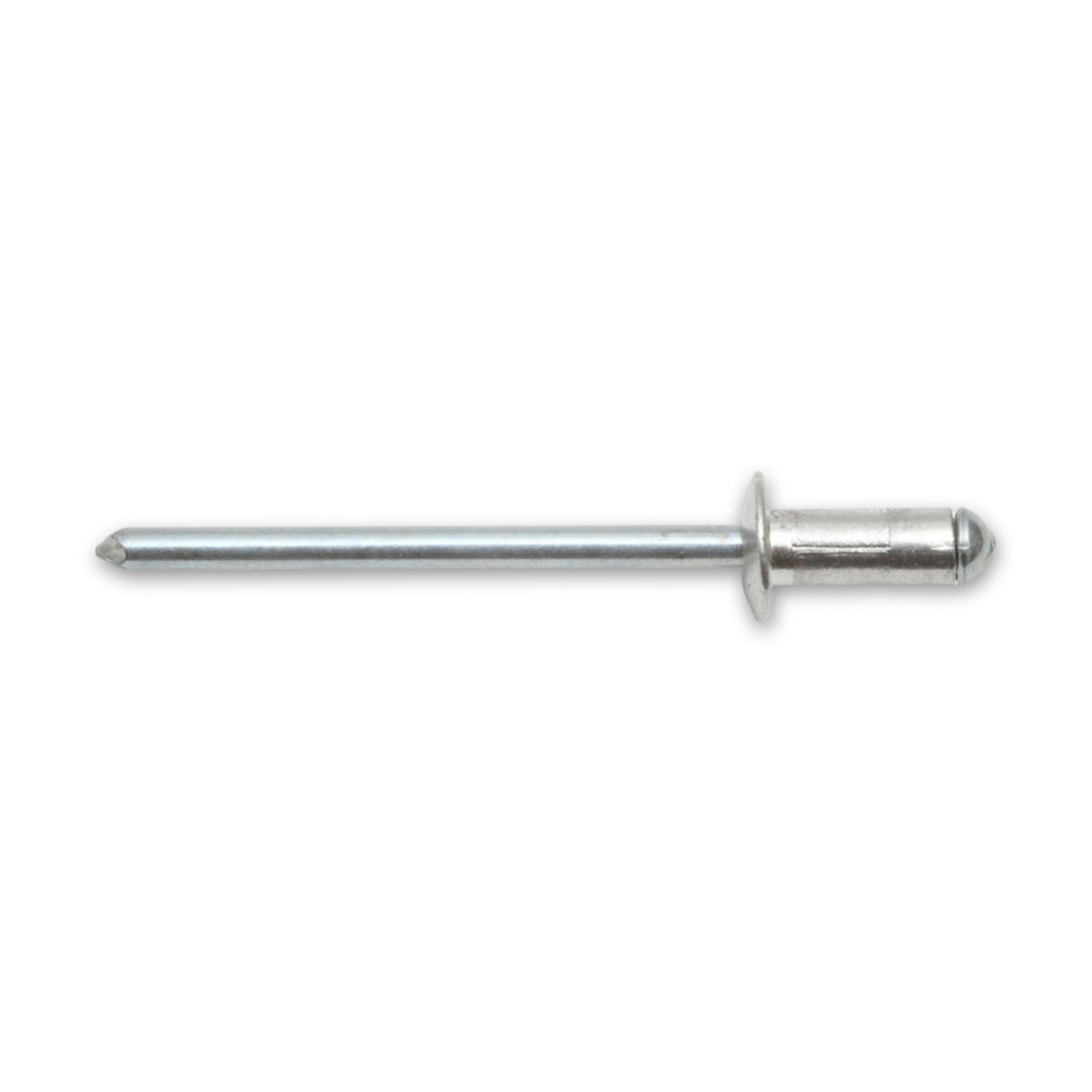

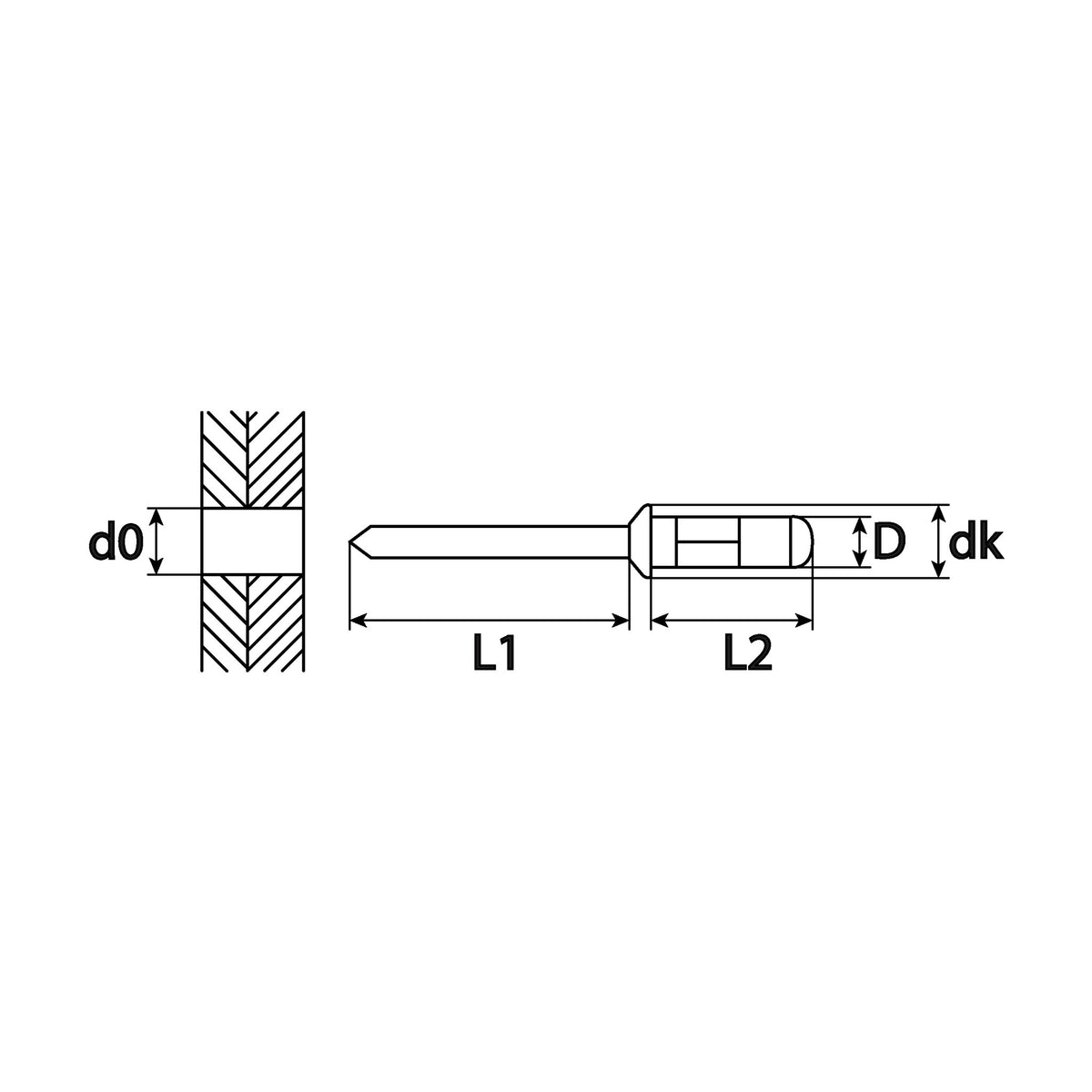

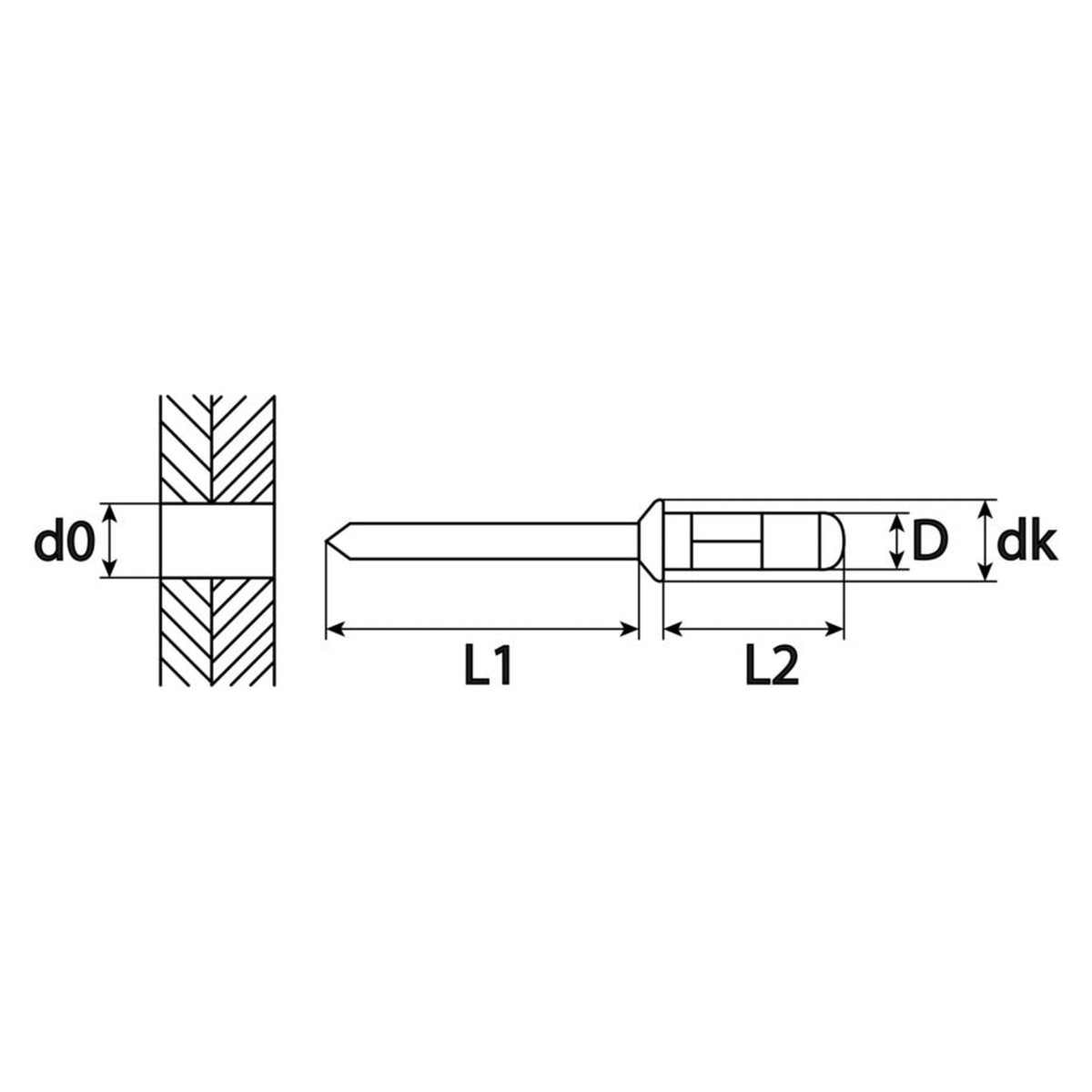

Mehrbereichsblindniet, Aluminium und Stahl, Durchmesser 3,2 bis 4,8 mm

Der Mehrbereichsblindniet verbindet Bauteile, die nur von einer Seite zugänglich sind, in einem Setzvorgang. Hülse und Kopf bestehen aus Aluminium, der Nietdorn aus Stahl. Sechs Größen von 3,2 bis 4,8 mm Hülsendurchmesser arbeiten je nach Ausführung bei Gesamtdicken der Lagen von 0,5 bis 10,5 mm.

Ein großer Klemmbereich je Größe

Der Klemmbereich nennt die kleinste und die größte Gesamtdicke der Lagen, mit der eine Ausführung arbeitet. Jede Größe deckt einen großen Klemmbereich ab.

Wird der Klemmbereich unterschritten, faltet sich der Schließkopf nicht vollständig auf, die Niete sitzt locker und kann klappern. Wird er überschritten, kann der Dorn abreißen, bevor der Schließkopf ausgeformt ist; die Verbindung wirkt dann gesetzt, sitzt aber lose. Beide Enden der Spanne werden deshalb besser nicht ausgereizt.

So wird die Niete gesetzt

Das Nietloch erhält den Nenndurchmesser der Hülse plus 0,1 mm, bei diesen Nieten also 3,3 mm, 4,1 mm oder 4,9 mm. Es ist gratfrei, und die Auflagefläche unter dem Kopf ist eben, rechtwinklig zur Bohrung und frei von Spänen. Von der Nietmitte bis zur Bauteilkante bleibt mindestens das Zweifache des Schaftdurchmessers stehen.

Die Niete wird eingeführt, bis der Kopf anliegt. Das Nietgerät zieht den Dorn, der Dorn formt die Hülse auf der Rückseite zum Schließkopf um, und der Dorn reißt an der Sollbruchstelle ab. Das Mundstück des Geräts muss zum Dorndurchmesser passen: 1,78 mm bei 3,2 mm Hülsendurchmesser, 2,18 mm bei 4 mm, 2,78 mm bei 4,8 mm.

Wo Mehrbereichsblindniete eingesetzt werden

Mehrbereichsblindniete sind vielseitig einsetzbar, besonders zum Verbinden von Stahlbauteilen. Blindniete sind allgemein im Metallbau, in der Blechverarbeitung, im Maschinen- und Anlagenbau und im Regalbau verbreitet, ebenso bei Reparaturen in der Werkstatt.

Häufige Fragen

Wie wird die Dicke gemessen, die in den Klemmbereich passen muss?

Die Dicken aller zu verbindenden Lagen werden zusammengezählt. Diese Summe sollte innerhalb des Klemmbereichs der Ausführung liegen, möglichst nicht an dessen Rand.

Was bedeutet eine Angabe wie 4 × 14?

Die erste Zahl ist der Hülsendurchmesser, die zweite die Hülsenlänge, beide in Millimetern. Welche Lagendicke die Niete schafft, sagt erst der Klemmbereich der jeweiligen Größe.

Welches Nietgerät passt zu diesen Nieten?

Gesetzt werden sie mit einer Blindnietzange oder einem Nietgerät. Das Mundstück muss zum Dorndurchmesser der gewählten Größe passen. Weiter zählen Kraftaufwand, Zahl der Niete und Zugänglichkeit der Nietstelle.

Lässt sich damit eine dichte Verbindung herstellen?

Dafür sind diese Niete nicht ausgewiesen. Spritzwasserdichte Verbindungen entstehen üblicherweise mit geschlossenen Blindnieten, auch Becher- oder Dichtblindniete genannt; zusätzlich helfen Dichtscheiben unter dem Setzkopf oder ein Dichtstoff.
