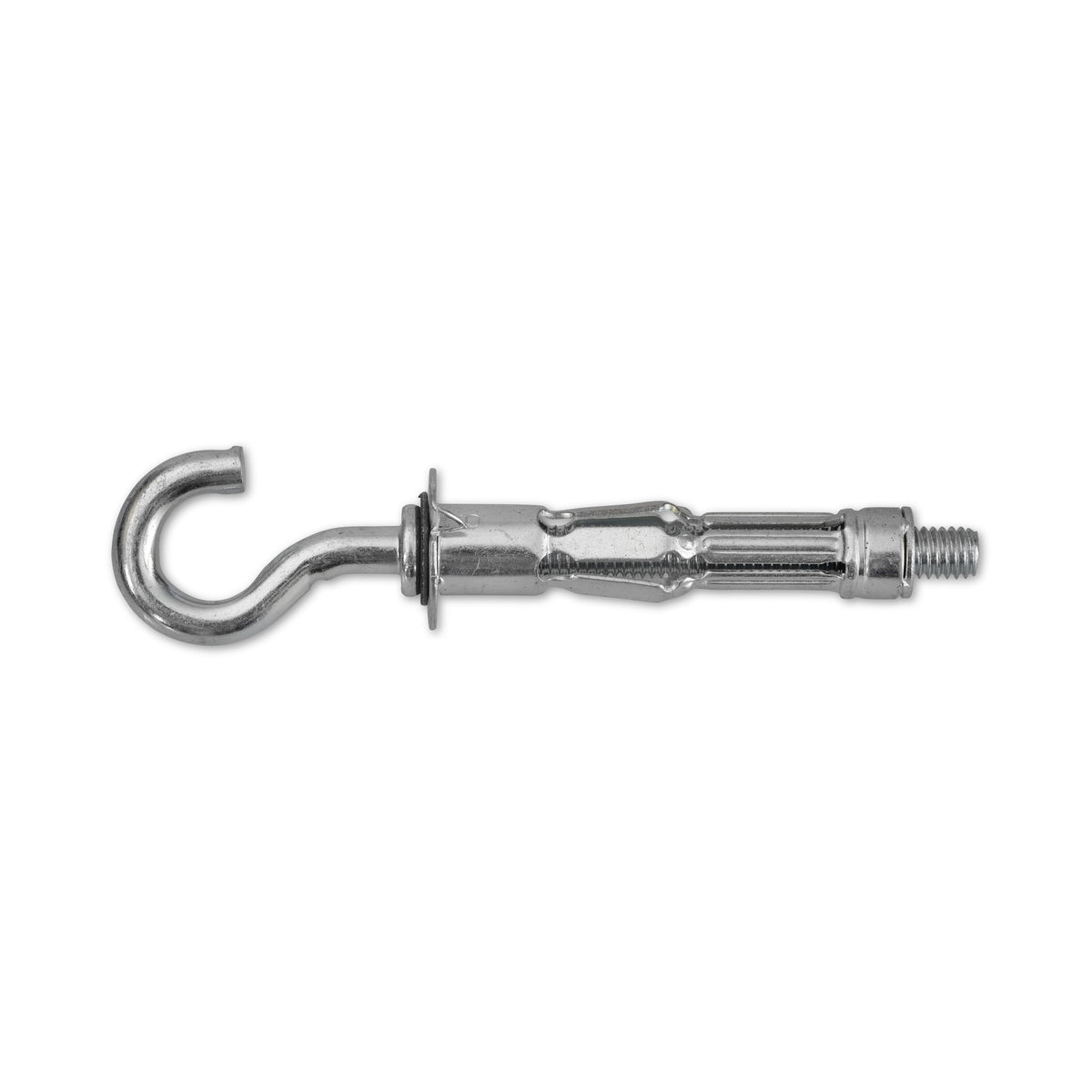

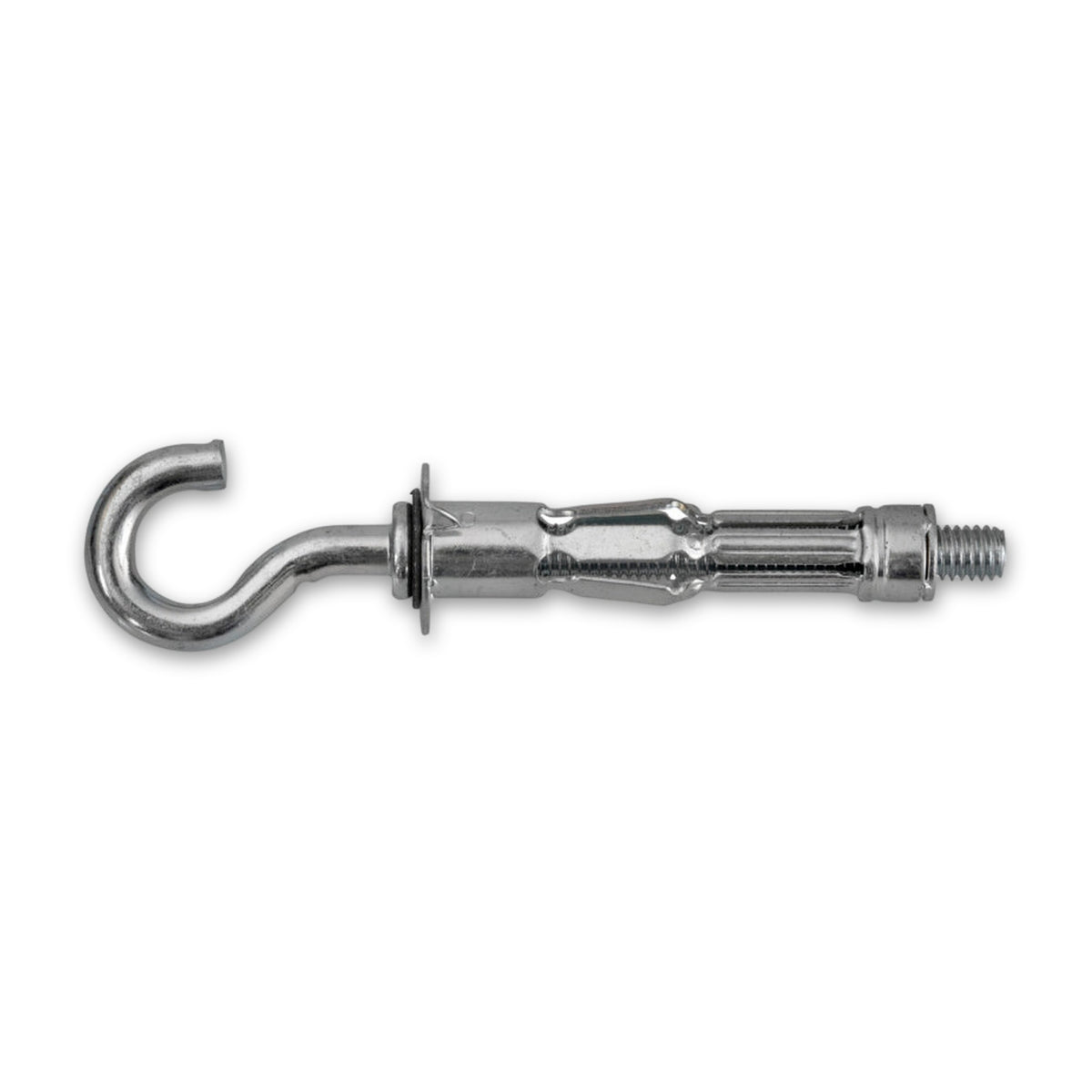

Metallhohlraumdübel mit Haken, Stahl verzinkt, M6 × 68

Der Metallhohlraumdübel mit Haken befestigt Gegenstände in Gipskarton-, Leichtbau- und Faserzementplatten, hinter denen ein Hohlraum liegt. Der Halt entsteht auf der Rückseite der Platte, vorn bleibt ein Haken mit M6-Gewinde. Welche Plattendicke passt, zeigt der Klemmbereich von 5,0 bis 18,0 mm.

Der Halt entsteht hinter der Platte

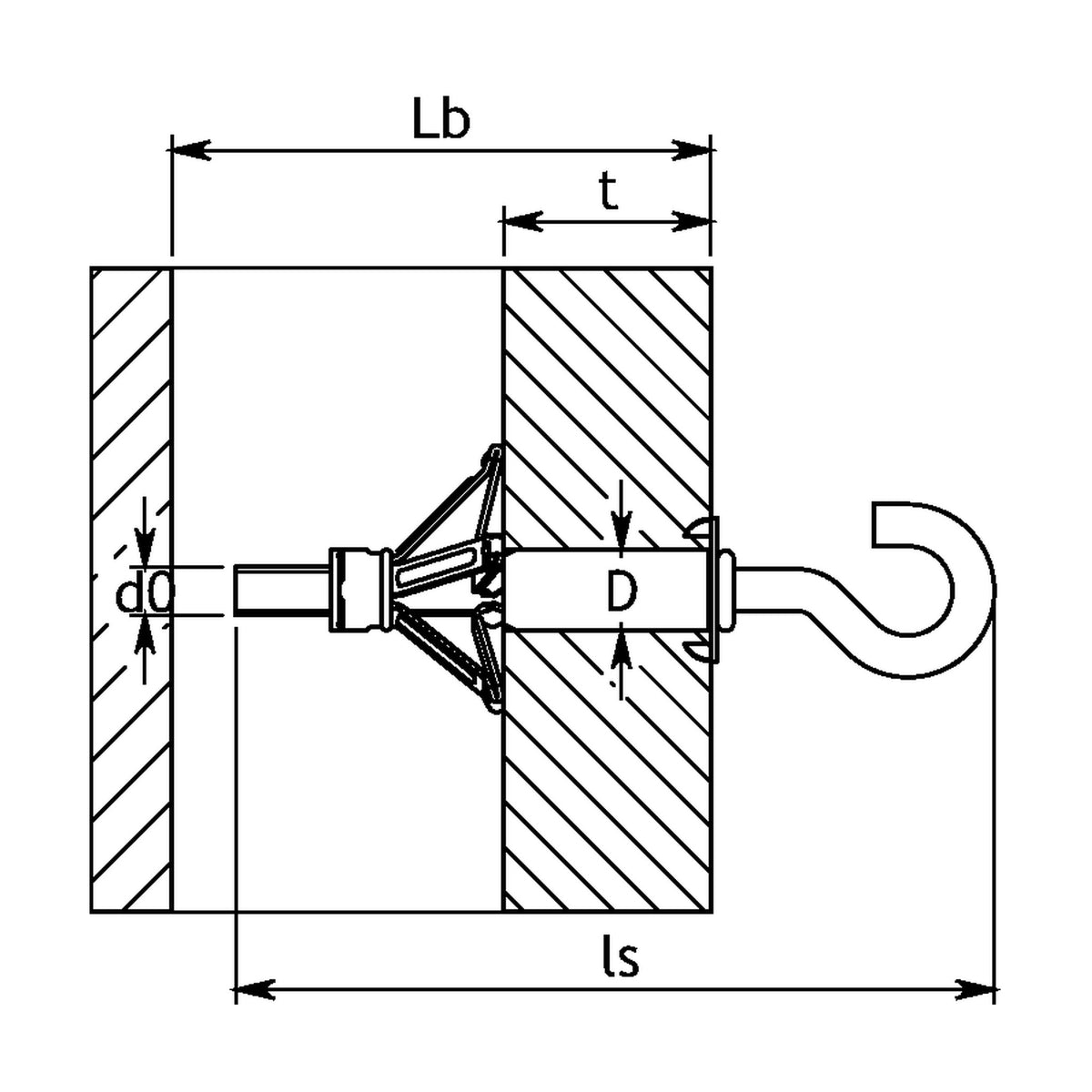

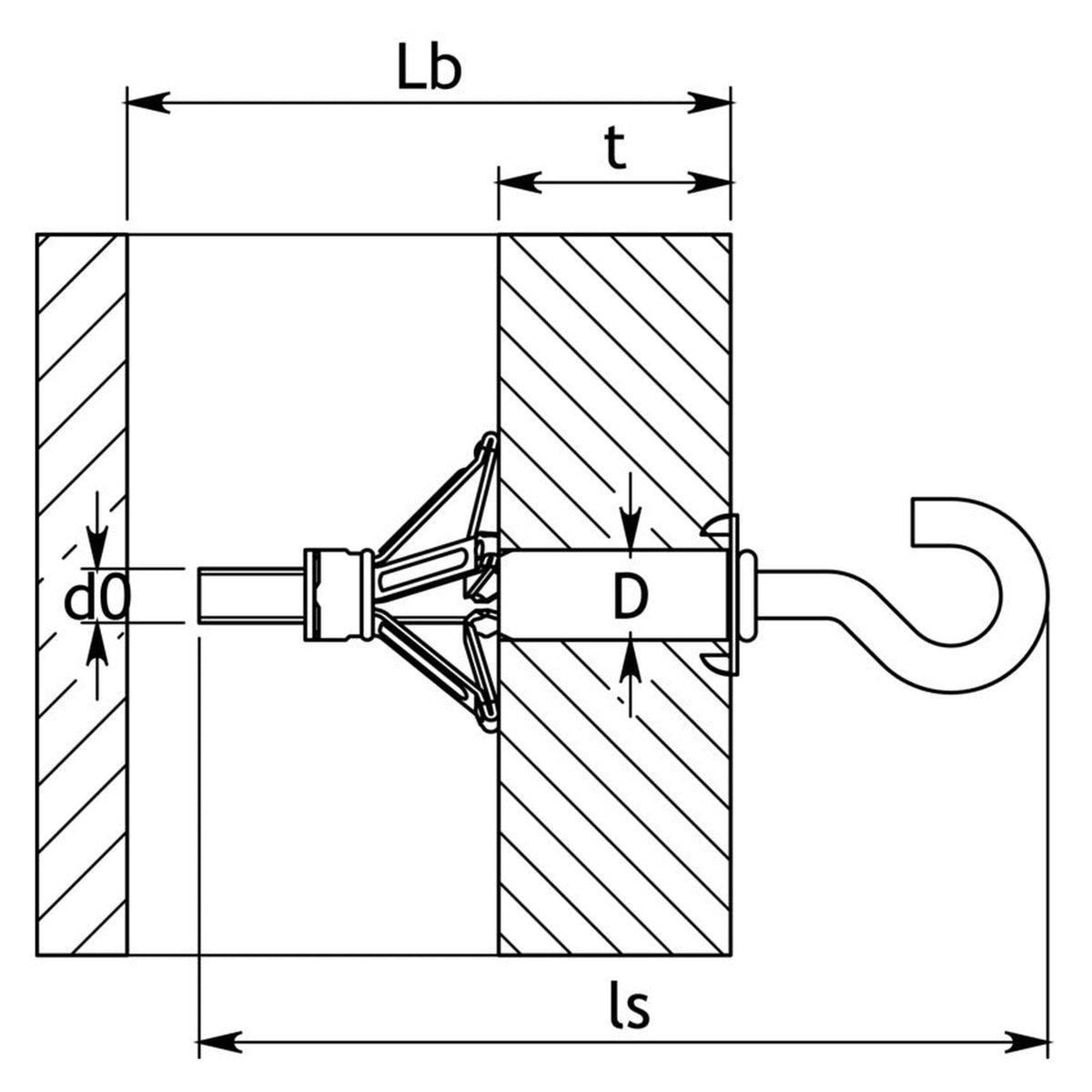

Beim Verspannen spreizen sich die Stützelemente des Dübels hinter der Platte auf und legen sich mit großer Auflagefläche an deren Rückseite. Eine Mitdrehsicherung verhindert, dass sich der Dübel im Bohrloch mitdreht; auf hartem Untergrund werden ihre Spitzen gerade gebogen. Ist der Dübel verspreizt, lässt sich die Schraube mit dem Haken mehrfach lösen und wieder eindrehen.

Vorbohren, einsetzen, verspannen

Gebohrt wird mit 12 mm Durchmesser, 65 mm tief. Der Dübel mit eingedrehter Schraube kommt ins Bohrloch und wird durch Drehen der Schraube im Uhrzeigersinn verspannt. Dafür empfiehlt sich die Montagezange. Hinter der Platte muss genügend Hohlraum frei bleiben, die Mindesthohlraumtiefe ist zu beachten.

Die Plattendicke entscheidet über die Auswahl

Der Klemmbereich von 5,0 bis 18,0 mm ist die Plattendicke, für die diese Ausführung vorgesehen ist. Bei mehrlagiger Beplankung zählt die gemessene Gesamtdicke.

Anwendungen im Innenausbau

Vorgesehen ist die Verwendung für leichte bis mittlere Lasten in Gipskarton, Leichtbau- und Faserzementplatten, zum Beispiel Elektroinstallationen, Beleuchtungen, Bilder, Regale und Rahmen. Üblich ist das im Trockenbau, im Innenausbau, in der Elektroinstallation und bei Heimwerkern.

Häufige Fragen

Was darf ich an den Haken hängen?

Leichte bis mittlere Lasten, die ruhend hängen, zum Beispiel Leuchten, Bilder oder Rahmen. Für Schaukeln, Hängesitze und andere Gegenstände, an denen Personen hängen, ist der Dübel nicht ausgewiesen. Schwere Lasten wie Handläufe, Haltegriffe oder Sanitärinstallationen gehören an eine verstärkte Unterkonstruktion mit eingebauten Traversen.

Brauche ich eine Montagezange?

Sie wird zum Spreizen des Dübels empfohlen, gehört aber nicht zu diesem Artikel. SWG führt dafür eine Montagezange für Metallhohlraumdübel als eigenen Artikel.

Kann ich den Haken später gegen eine Öse tauschen?

Ja, nach dem Verspreizen lässt sich die Schraube durch ein Befestigungsmittel gleichen Durchmessers ersetzen, etwa durch eine Öse, eine Schraube oder ein Gewindestück. Hier ist das M6.

Wie viele Dübel brauche ich für ein Regal?

Bei Regalen und Schränken sind immer mindestens zwei Befestigungsmittel zu verwenden. Ob dieser Dübel passt, hängt von Gewicht und Abmessungen des Regals und vom Wandaufbau ab.

Eignet sich der Dübel für Decken und Montage über Kopf?

Dafür ist nichts angegeben. In Unterdecken sind Federklappdübel verbreitet; an der Wand lassen sich mit diesem Dübel zum Beispiel Wandleuchten aufhängen.
