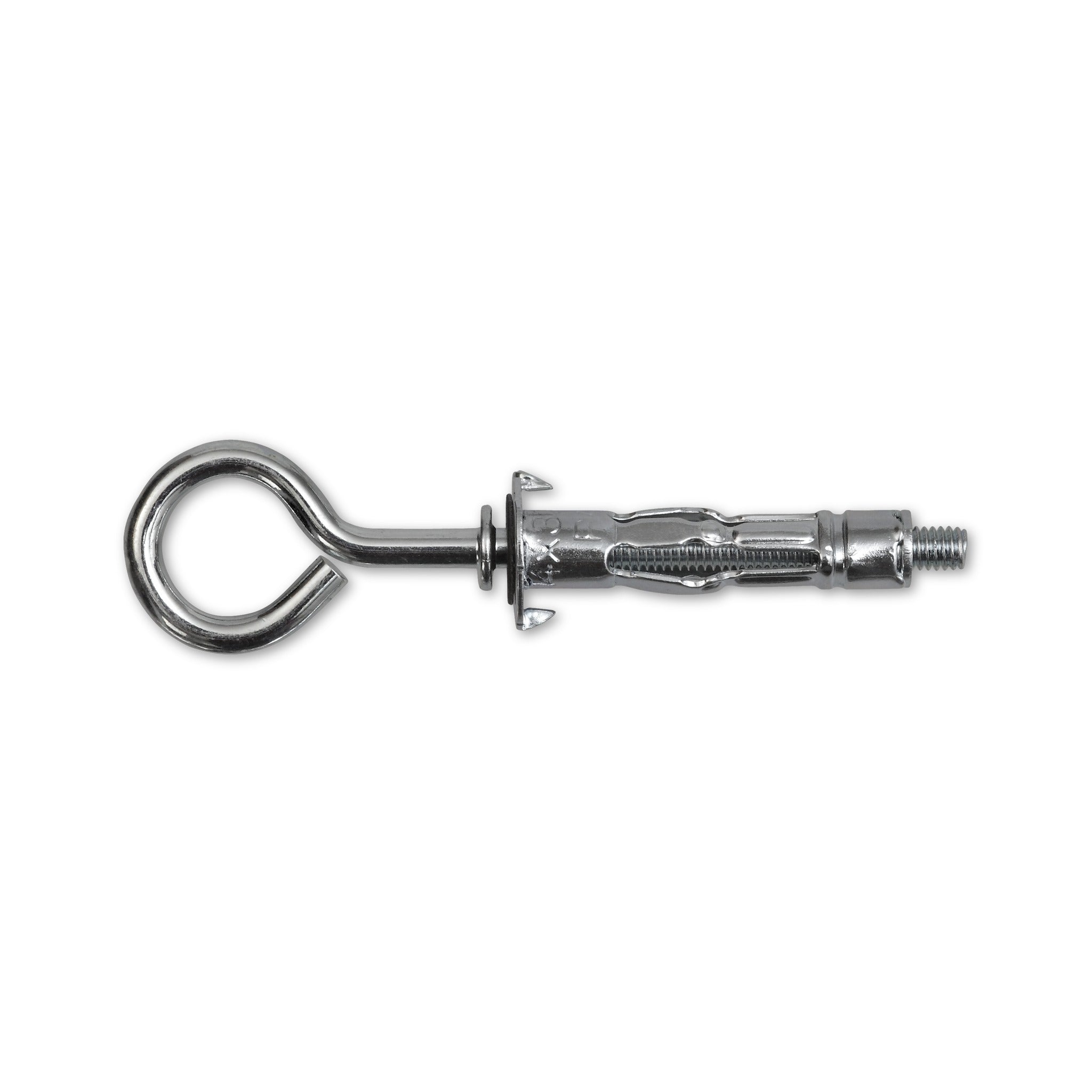

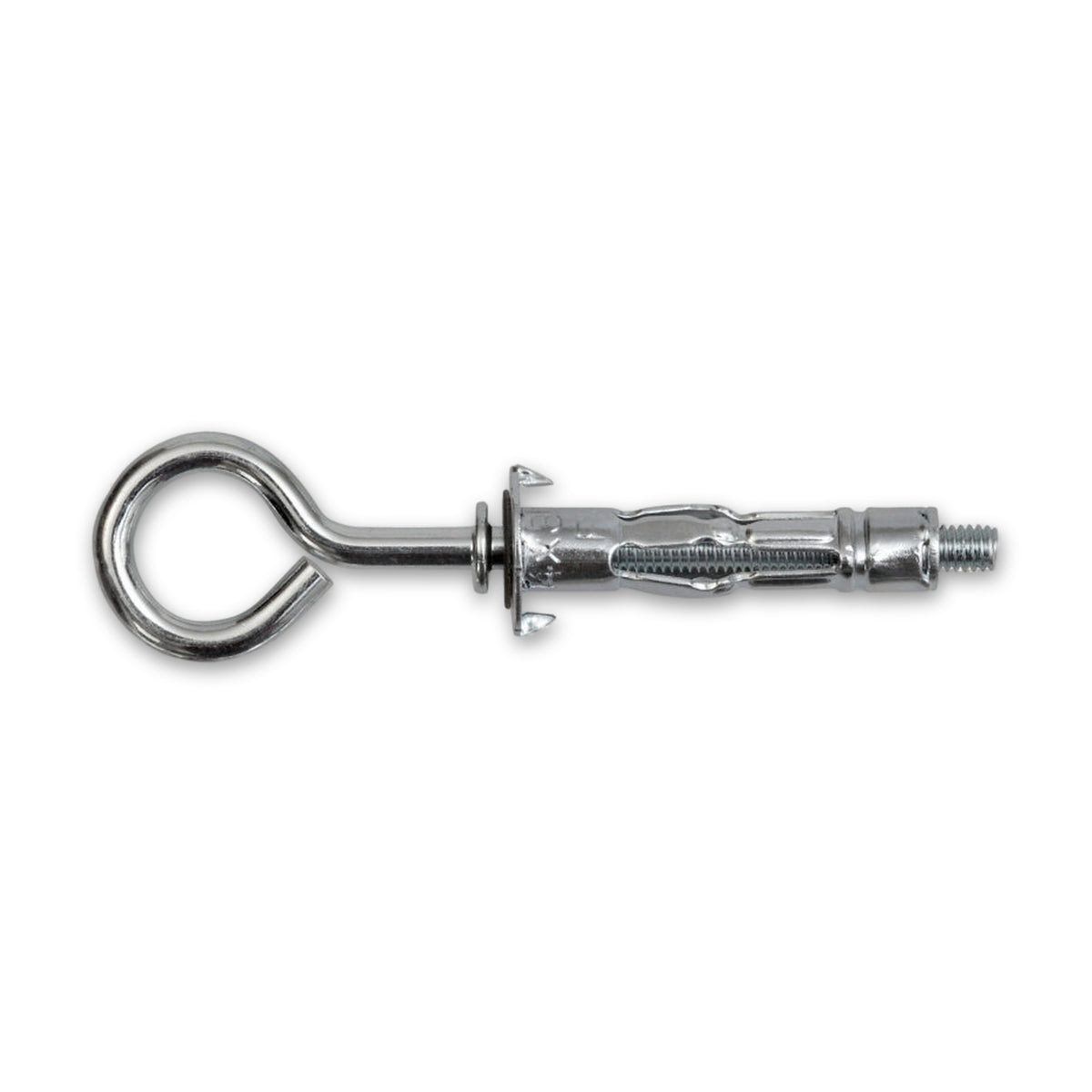

Metallhohlraumdübel mit Öse, Stahl verzinkt, M5 × 52

Der Metallhohlraumdübel mit Öse schafft in Gipskarton-, Leichtbau- und Faserzementplatten einen Einhängepunkt, wenn hinter der Platte ein Hohlraum liegt. Vorn sitzt statt eines Schraubenkopfes eine Öse mit M5-Gewinde, in die Haken, Draht oder Kette greifen. Er ist für leichte bis mittlere Lasten vorgesehen, etwa Bilder, Rahmen, Leuchten und Elektroinstallationen.

Aufspreizende Stützelemente stützen sich hinter der Platte ab

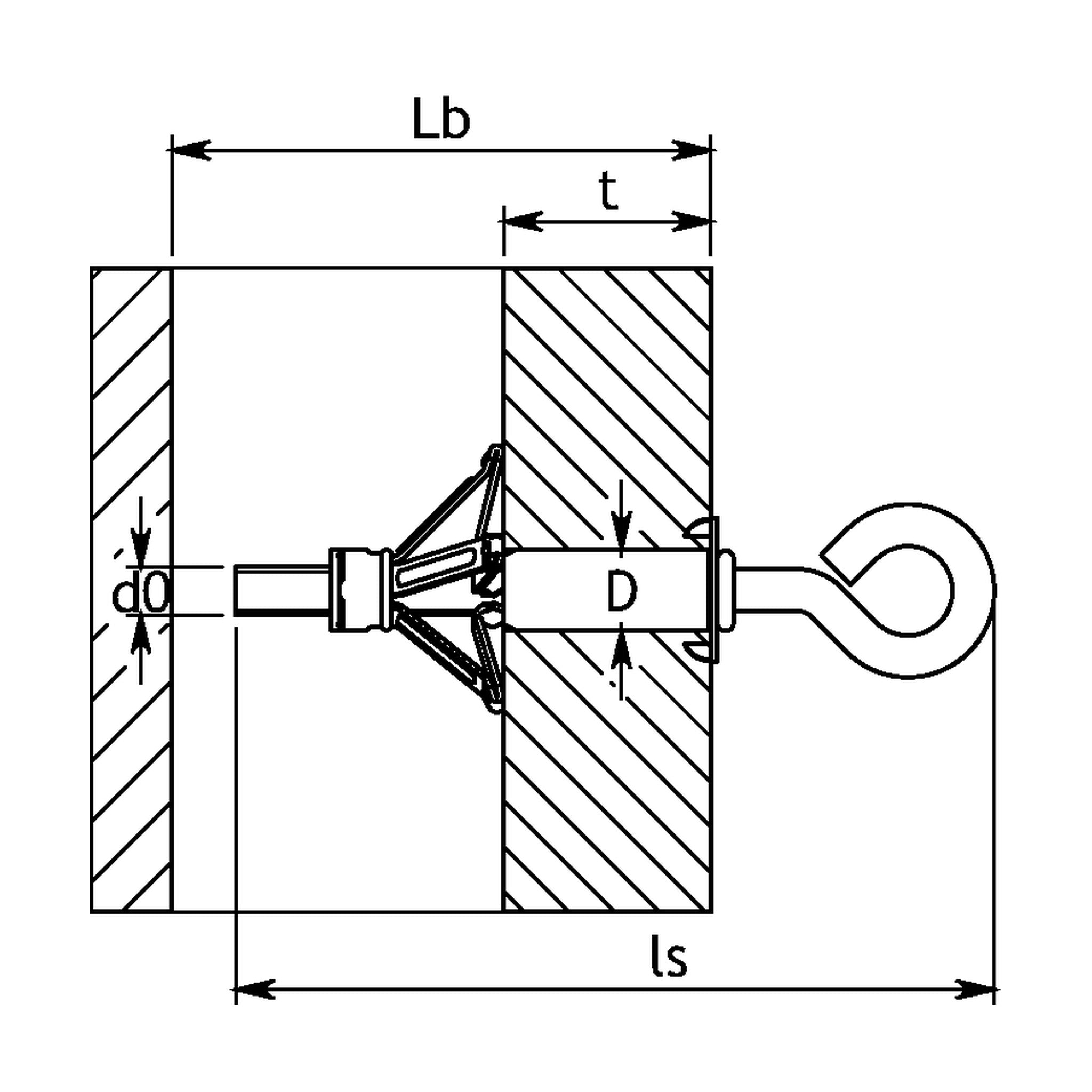

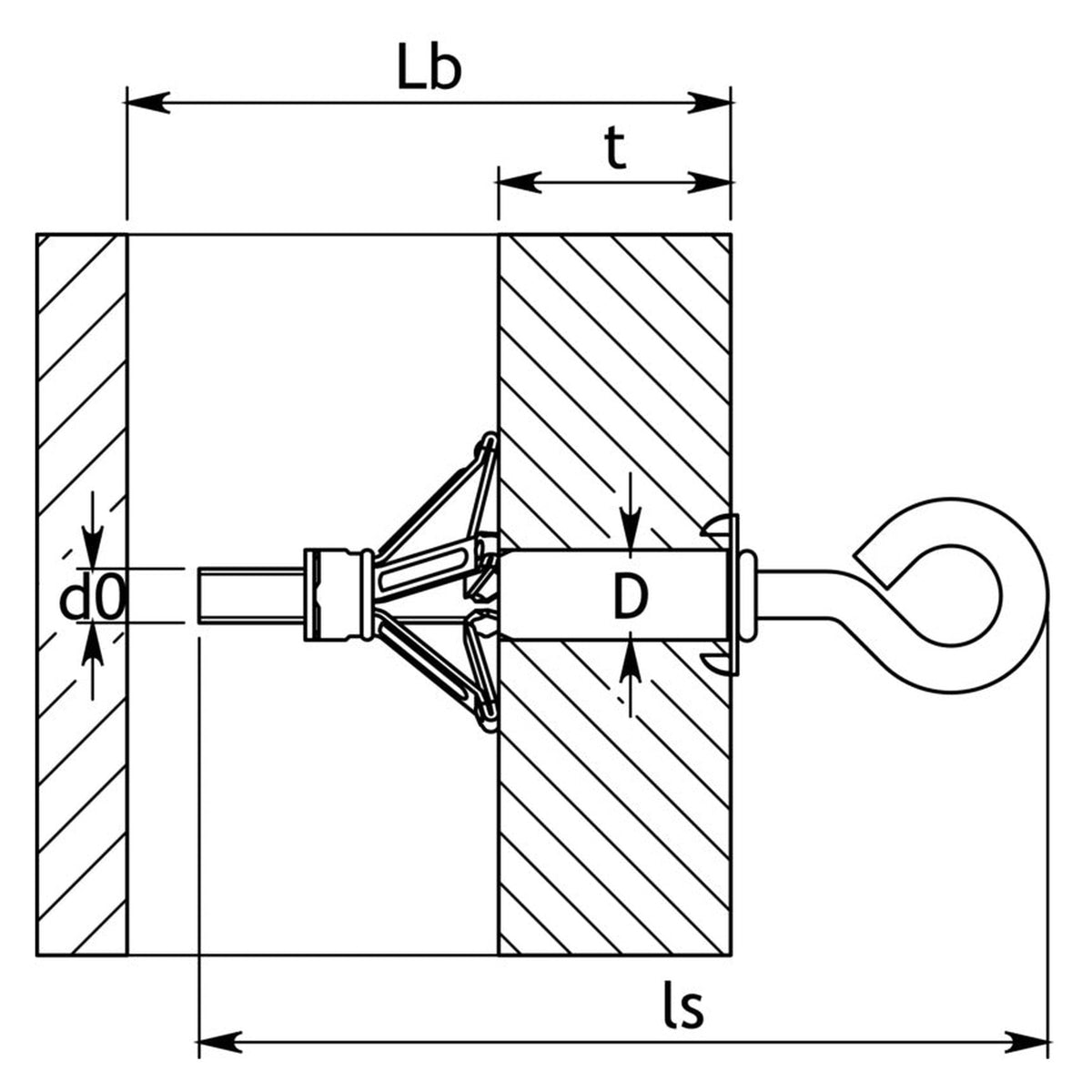

Wird die Schraube im Uhrzeigersinn gedreht, spreizen die Stützelemente hinter der Platte auf und liegen mit großer Auflagefläche an. Gegen das Mitdrehen im Bohrloch sitzt am Dübelkopf eine Mitdrehsicherung; auf harten Untergründen werden ihre Spitzen gerade gebogen.

Die Schraube bleibt wechselbar

Die Schraube lässt sich mehrfach entfernen und wieder einschrauben. Ist der Dübel verspreizt, kann sie gegen ein Befestigungsmittel gleichen Durchmessers getauscht werden, etwa gegen Haken, Ösen, Schrauben oder Gewindestücke.

Wo der Dübel gebraucht wird

Typisch sind Wände und Vorsatzschalen im Innenausbau: Trockenbauer und Heimwerker hängen an der Öse einen Bilderdraht ein oder eine Leuchte an einer Kette auf, Elektroinstallateure leichte Installationsteile.

Vor dem Bohren zählen Hohlraum und Plattendicke

Hinter der Beplankung muss Raum bleiben, damit die Stützelemente aufspreizen können. Der Klemmbereich beträgt 5,0 bis 13,0 mm und ist mit der Dicke der Beplankung abzugleichen. Gebohrt wird mit 10 mm Durchmesser und 50 mm Tiefe; zum Spreizen wird eine Montagezange empfohlen.

Häufige Fragen

Was darf an der Öse hängen?

Bilder, Rahmen, Leuchten und ähnliche leichte bis mittlere Lasten, die ruhig hängen. Für Schaukeln, Hängesitze oder andere Gegenstände, an denen Personen hängen, ist die Öse nicht der richtige Anschlusspunkt. Schwere Gegenstände gehören an eine verstärkte Unterkonstruktion aus Profilen oder Traversen.

Wie viele Dübel braucht ein Regal?

Mindestens zwei Befestigungspunkte, so ist es bei Regalen und Schränken im Trockenbau Regel. Für schwere Regale ist die Unterkonstruktion hinter der Platte der bessere Weg.

Passt der Dübel auch in Leichtbau- und Faserzementplatten?

Geeignete Untergründe sind Gipskarton, Leichtbau- und Faserzementplatten. Bei Gipskartonplatten gelten zusätzlich die Haltewertvorgaben des Plattenherstellers; sie sollten vor der Wahl nachgelesen werden.

Was wird zum Setzen gebraucht?

Ein Bohrer mit 10 mm Durchmesser und eine Montagezange, die zum Spreizen empfohlen wird. Gebohrt wird 50 mm tief. Prüfen Sie vorher Plattendicke und Hohlraum, denn die Stützelemente brauchen hinter der Platte Raum zum Aufspreizen.
