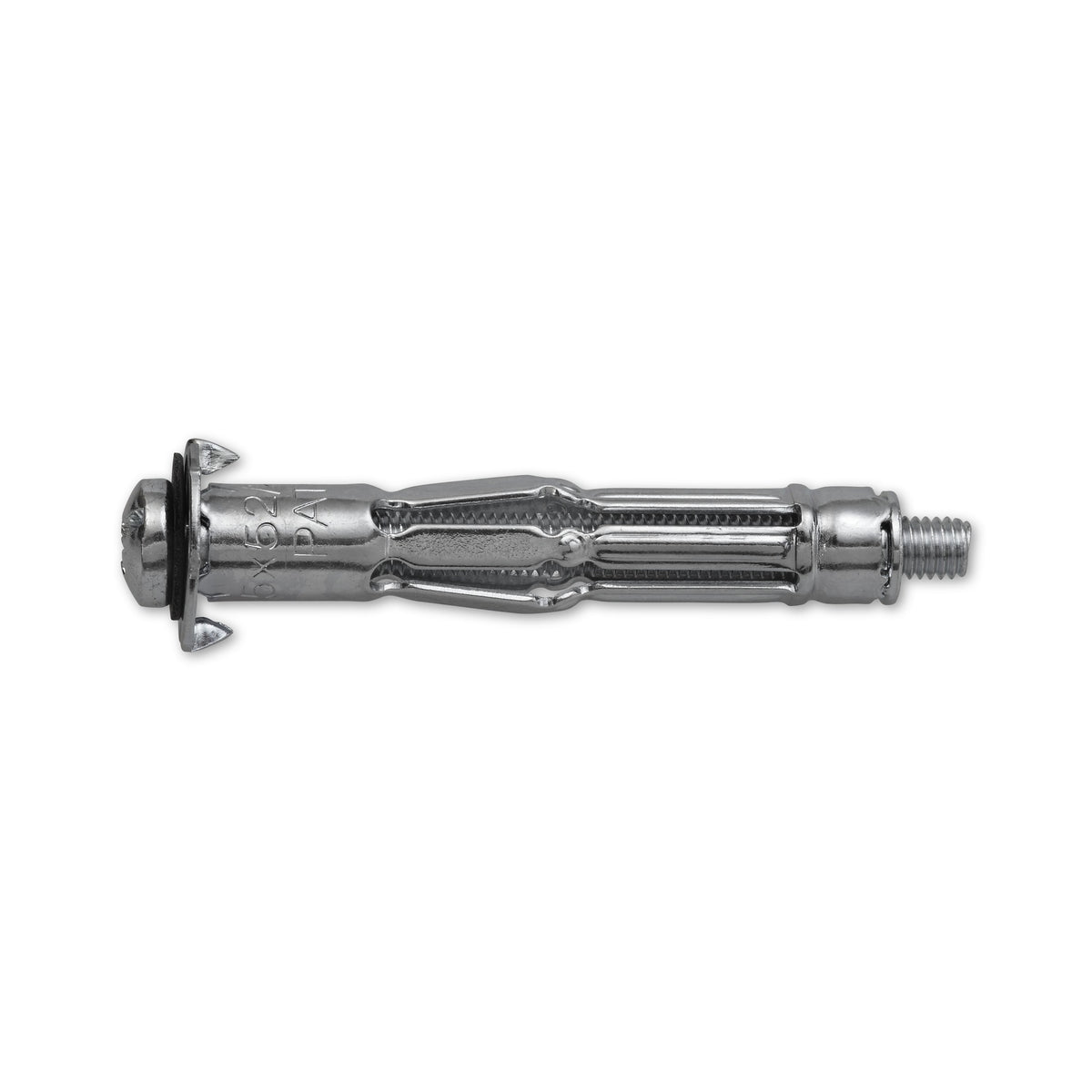

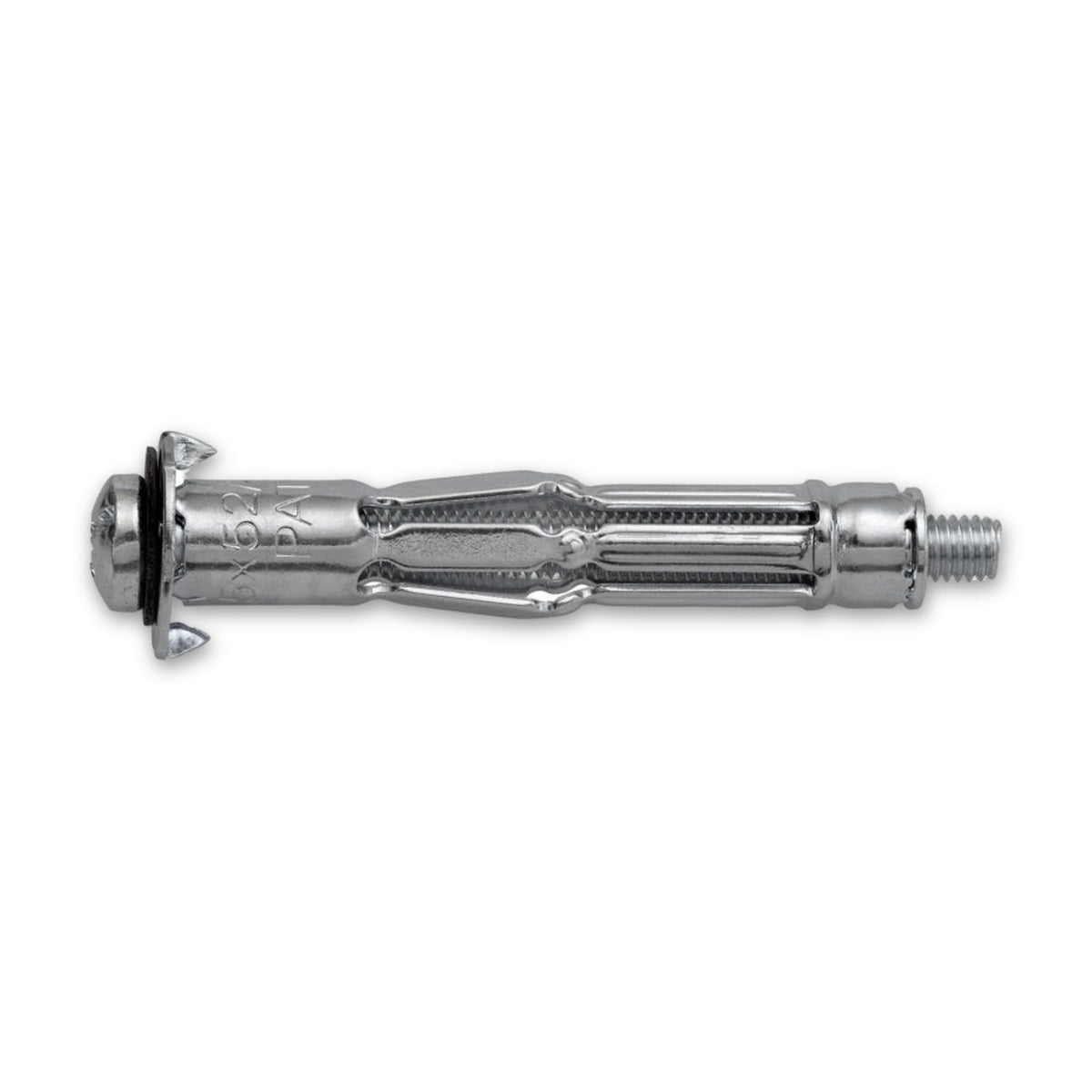

Metallhohlraumdübel mit Kreuzschlitzschraube, Stahl verzinkt

Der Metallhohlraumdübel mit Kreuzschlitzschraube aus verzinktem Stahl ist für leichte bis mittlere Lasten in Gipskarton-, Leichtbau- und Faserzementplatten angegeben. Die Auswahl entscheiden die Gewindegröße M4, M5 oder M6 und der Klemmbereich, der zur Plattendicke passen muss.

Stützelemente verspannen sich an der Plattenrückseite

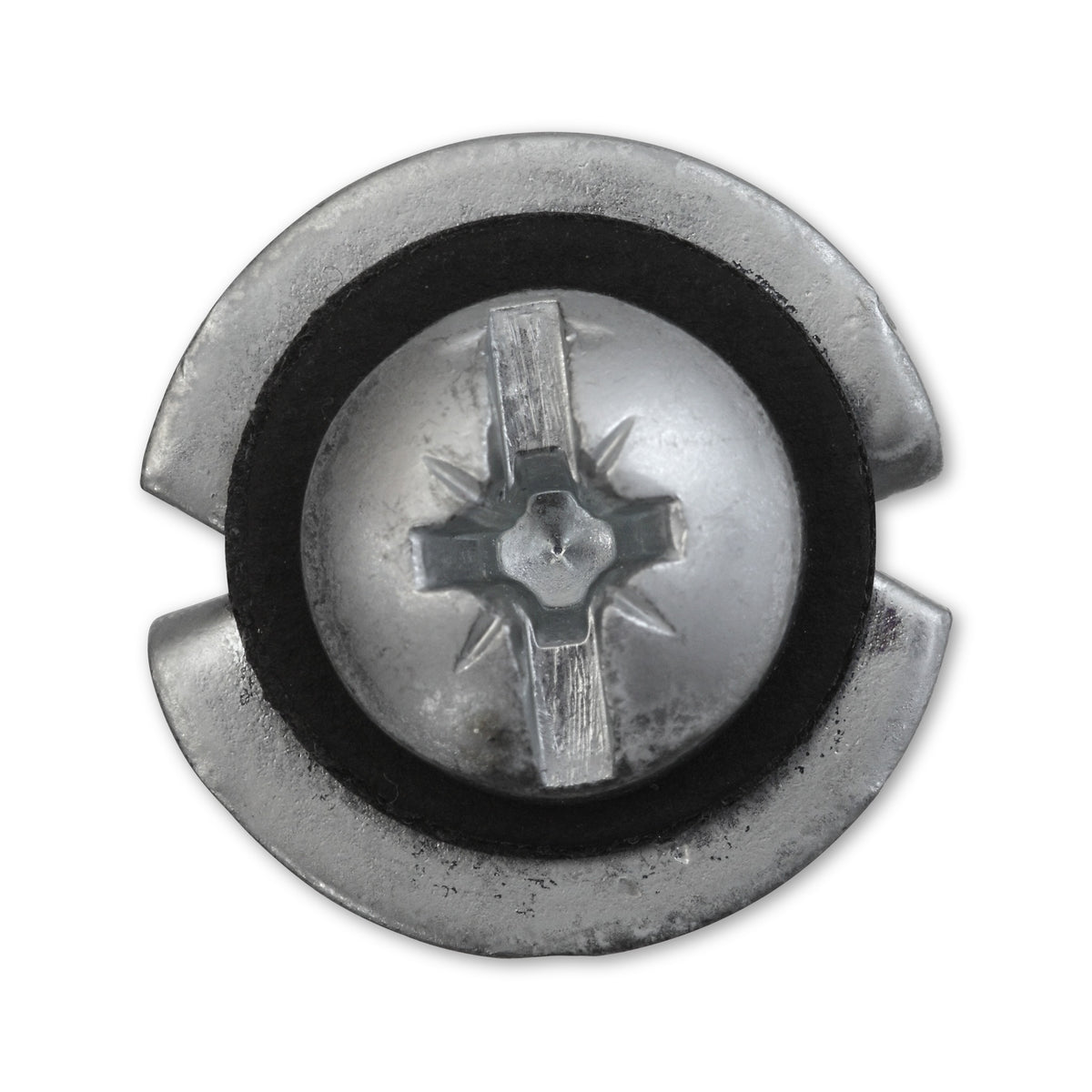

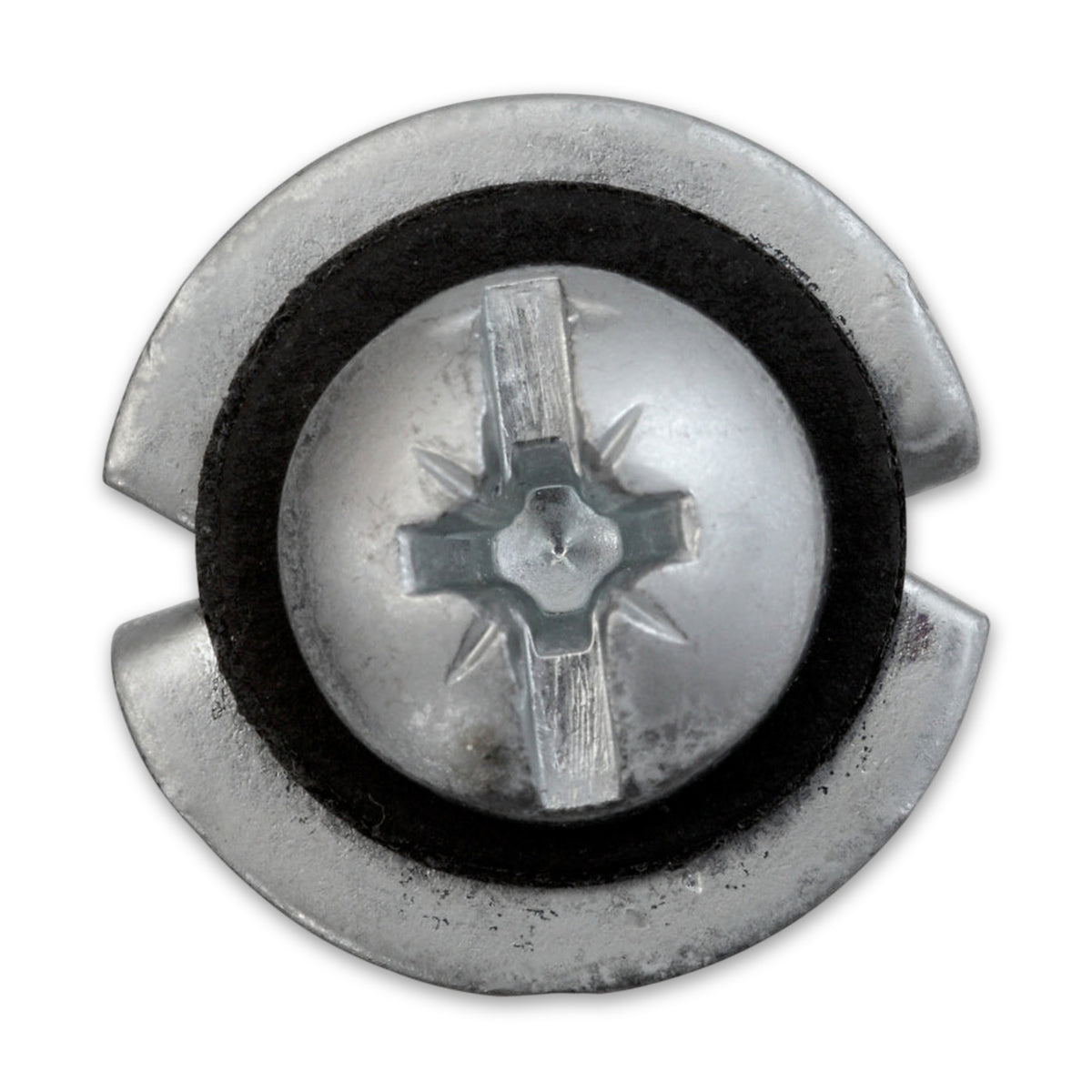

Hinter einer Trockenbauplatte liegt ein Hohlraum, und die Platte selbst ist ein spröder Untergrund. Beim Verspannen der Schraube spreizen sich die Stützelemente des Dübels auf und legen sich mit großer Auflagefläche an die Plattenrückseite. Mitdrehsicherungen am Dübelkopf verhindern das Durchdrehen im Bohrloch; auf harten Untergründen werden ihre Spitzen gerade gebogen.

So wird in Vorsteckmontage gesetzt

• Bohrloch herstellen und den Dübel samt Schraube einschlagen.
• Schraube im Uhrzeigersinn drehen, bis der Dübel verspannt ist.
• Schraube gegen den Uhrzeigersinn ausdrehen, das Bauteil auflegen und mit der Schraube befestigen.

Die Schraube lässt sich mehrfach entfernen und wieder eindrehen.

Welche Ausführung zur Wand passt

• Plattendicke: Maßgeblich ist der Klemmbereich der Ausführung; bei mehreren Lagen zählt die Gesamtdicke. M4 × 41 deckt 3,0 bis 9,0 mm ab, M6 × 65 reicht von 18,0 bis 32,0 mm.
• Gewinde, Bohrer und Bit: M4 braucht ein Bohrloch von 8 mm und einen Kreuzschlitz Z2 (PZ 2), M5 10 mm und Z2, M6 12 mm und Z3 (PZ 3).
• Bohrlochtiefe: Je Ausführung verschieden, von 39 bis 80 mm; am tiefsten bei M6 × 65.

Wo der Hohlraumdübel gebraucht wird

Elektroinstallateure, Trockenbauer, Innenausbauer und Heimwerker setzen ihn dort ein, wo hinter der Platte ein Hohlraum liegt. Ändert sich die Nutzung, bleibt der Dübel sitzen: Die Schraube wird ausgedreht und durch einen Haken, eine Öse, eine Schraube oder ein Gewindestück gleichen Durchmessers ersetzt.

Häufige Fragen

Was lässt sich daran aufhängen?

Angegeben sind leichte bis mittlere Lasten, etwa Elektroinstallationen, Leuchten, Bilder, Regale und Rahmen. Schwere Teile wie Handläufe, Haltegriffe oder Sanitärinstallationen gehören an eine verstärkte Unterkonstruktion mit eingebauten Traversen.

Was muss hinter der Platte frei sein?

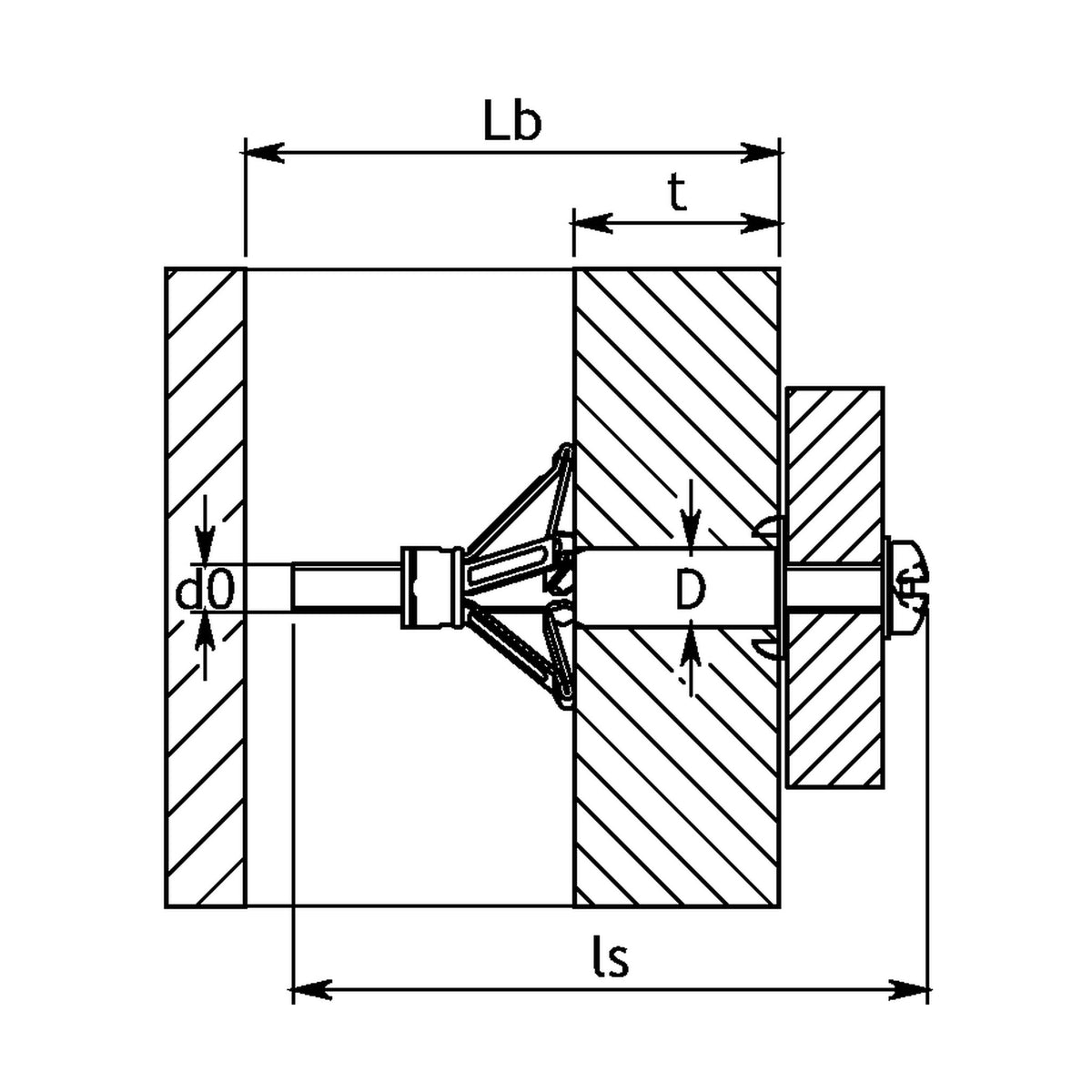

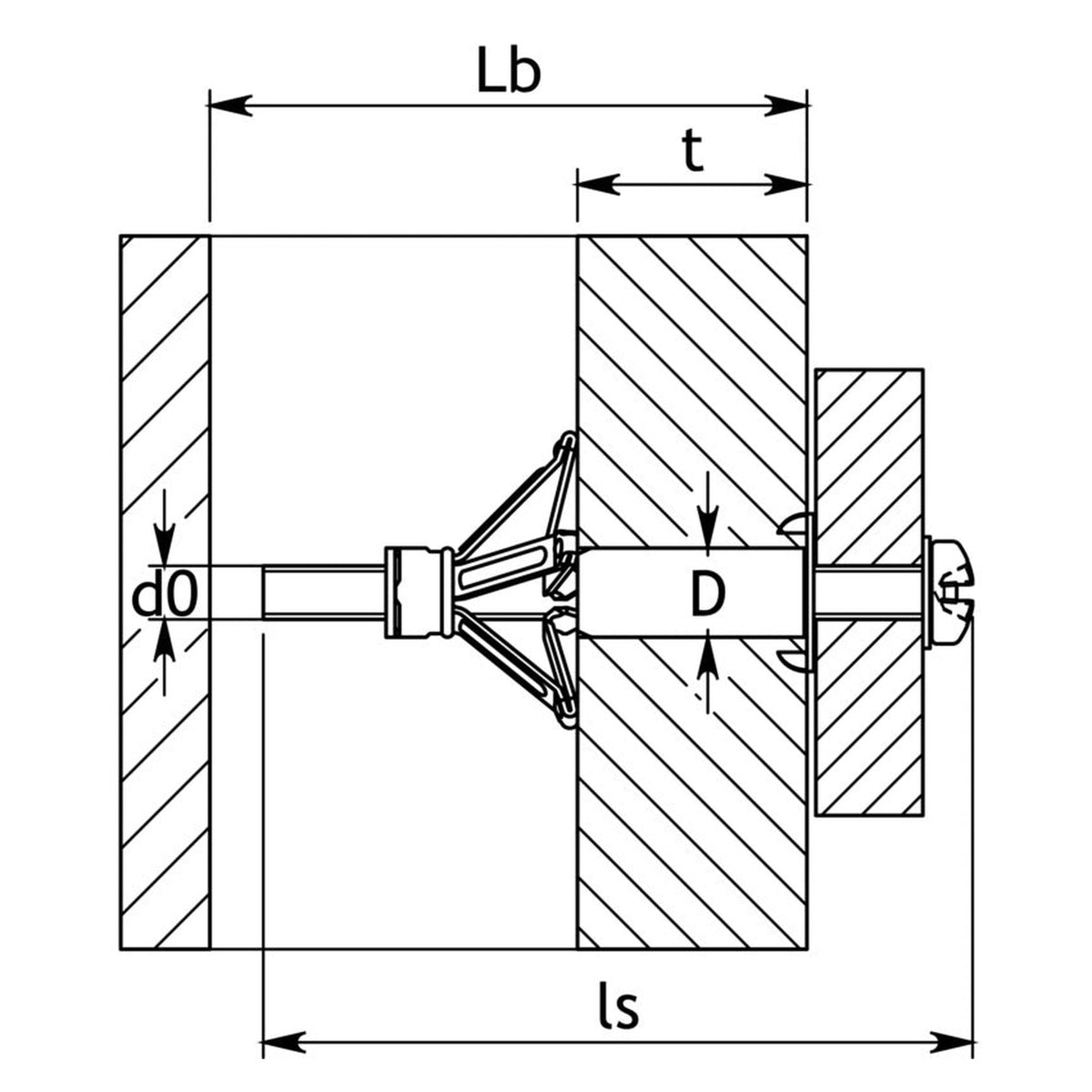

Genug Raum für den aufgespreizten Dübel samt Schraube. Als Mindesthohlraumtiefe gilt die Schraubenlänge abzüglich der Werkstoffdicke, also der Plattendicke.

Brauche ich eine Montagezange?

Nicht zwingend, empfohlen ist sie aber zum Spreizen des Dübels. Ohne Zange wird der Dübel verspannt, indem die Schraube im Uhrzeigersinn gedreht wird. Die Zange ist ein eigener Artikel.

Reicht ein Dübel für ein Regal?

Nein, bei Regalen und Schränken sind immer mindestens zwei Befestigungsmittel zu verwenden. Welche Last die Platte selbst hält, steht in den Angaben des Plattenherstellers.
