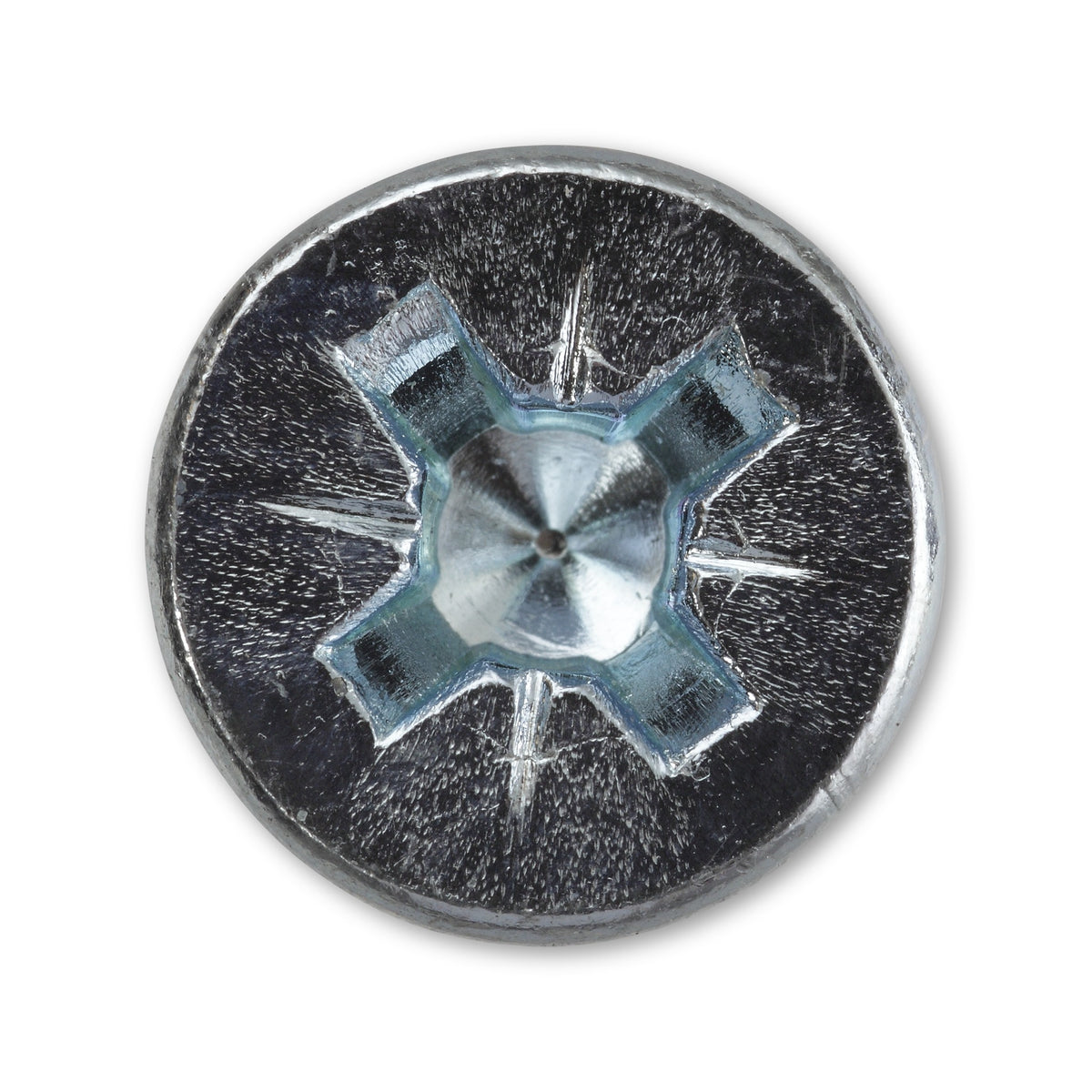

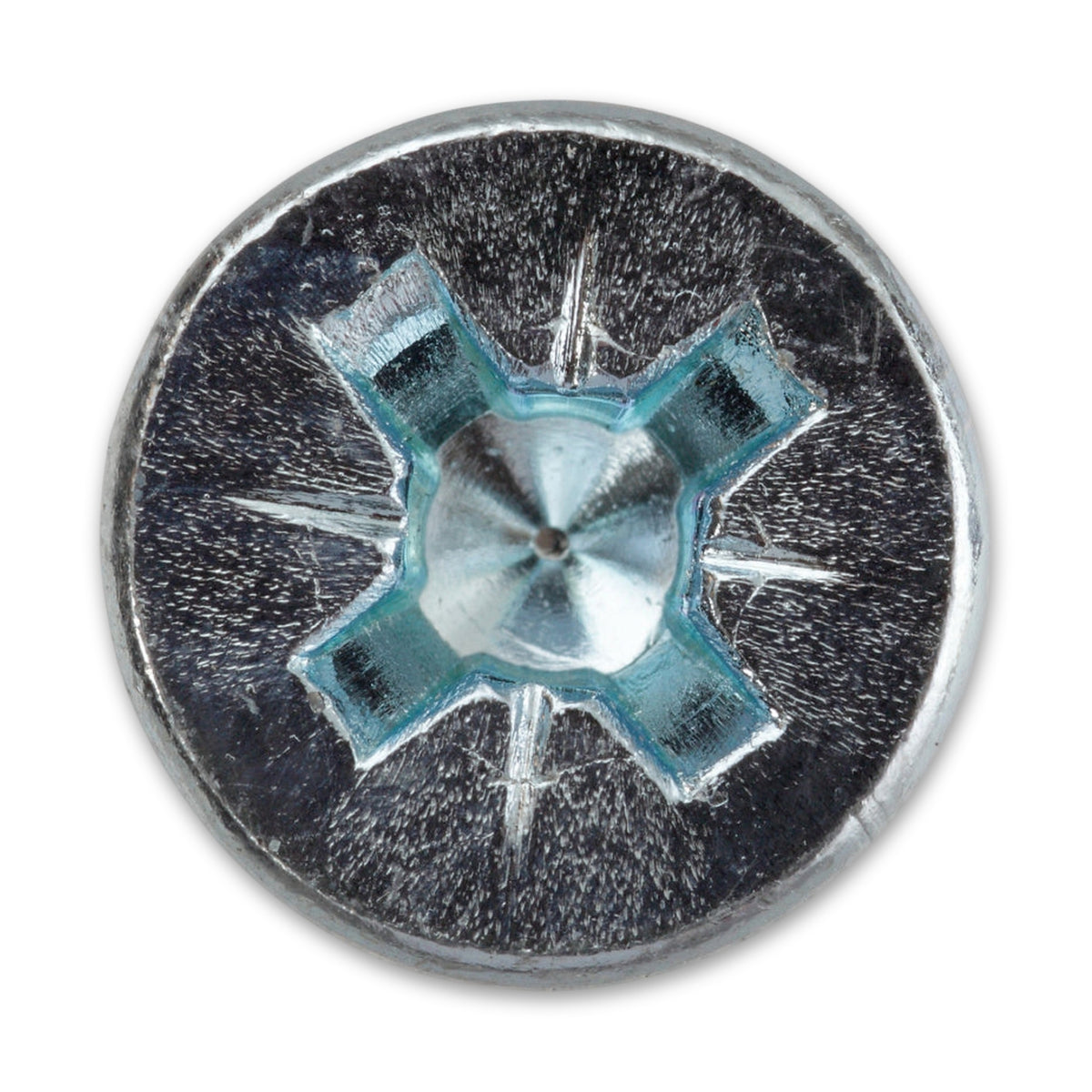

Metallrahmendübel für Fenster- und Türrahmen, Stahl verzinkt, 10 mm

Länge minus Klemmdicke ergibt immer dreißig Millimeter

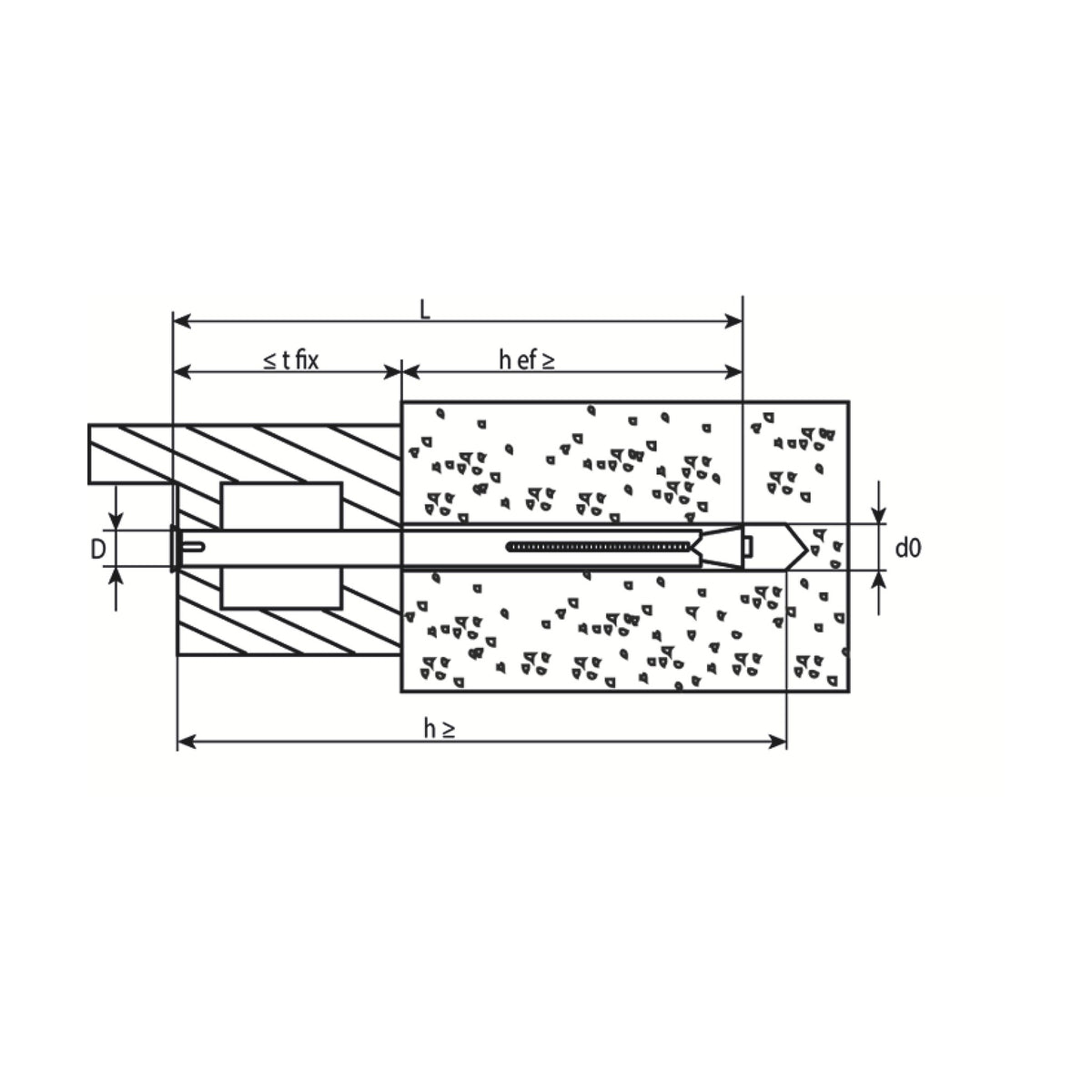

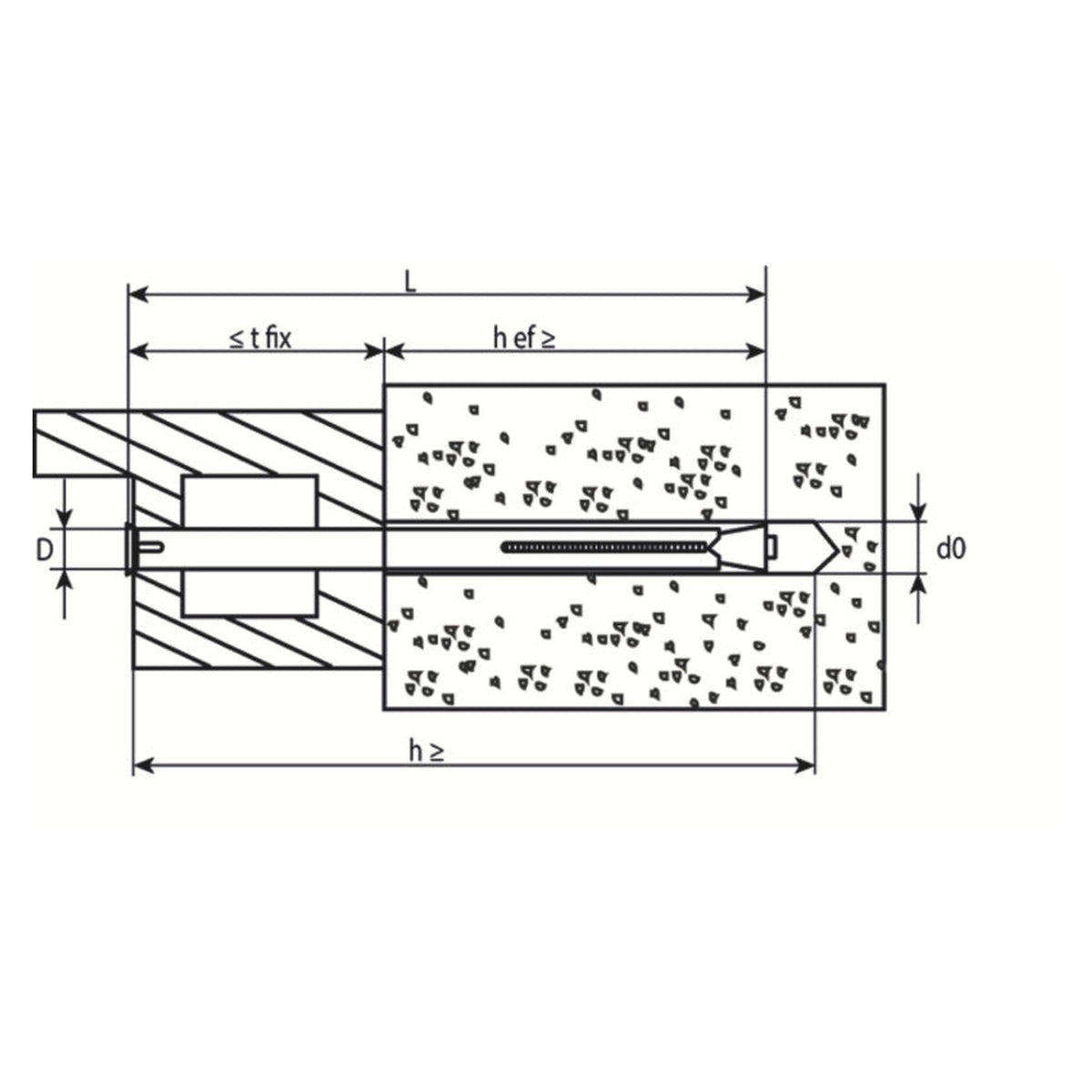

Über alle acht Längen hinweg bleibt dieselbe Rechnung stehen: Was von der Länge nach Abzug der Klemmdicke übrig bleibt, ist die Verankerungstiefe von 30 mm, die im Baustoff sitzt. Ausgewählt wird deshalb über die Klemmdicke, also über das, was zwischen Rahmen und Wand zusammenkommt, nämlich das Rahmenprofil und die Fuge davor. Von 22 mm bis 172 mm reicht diese Spanne, und dazwischen liegen sechs weitere Stufen.

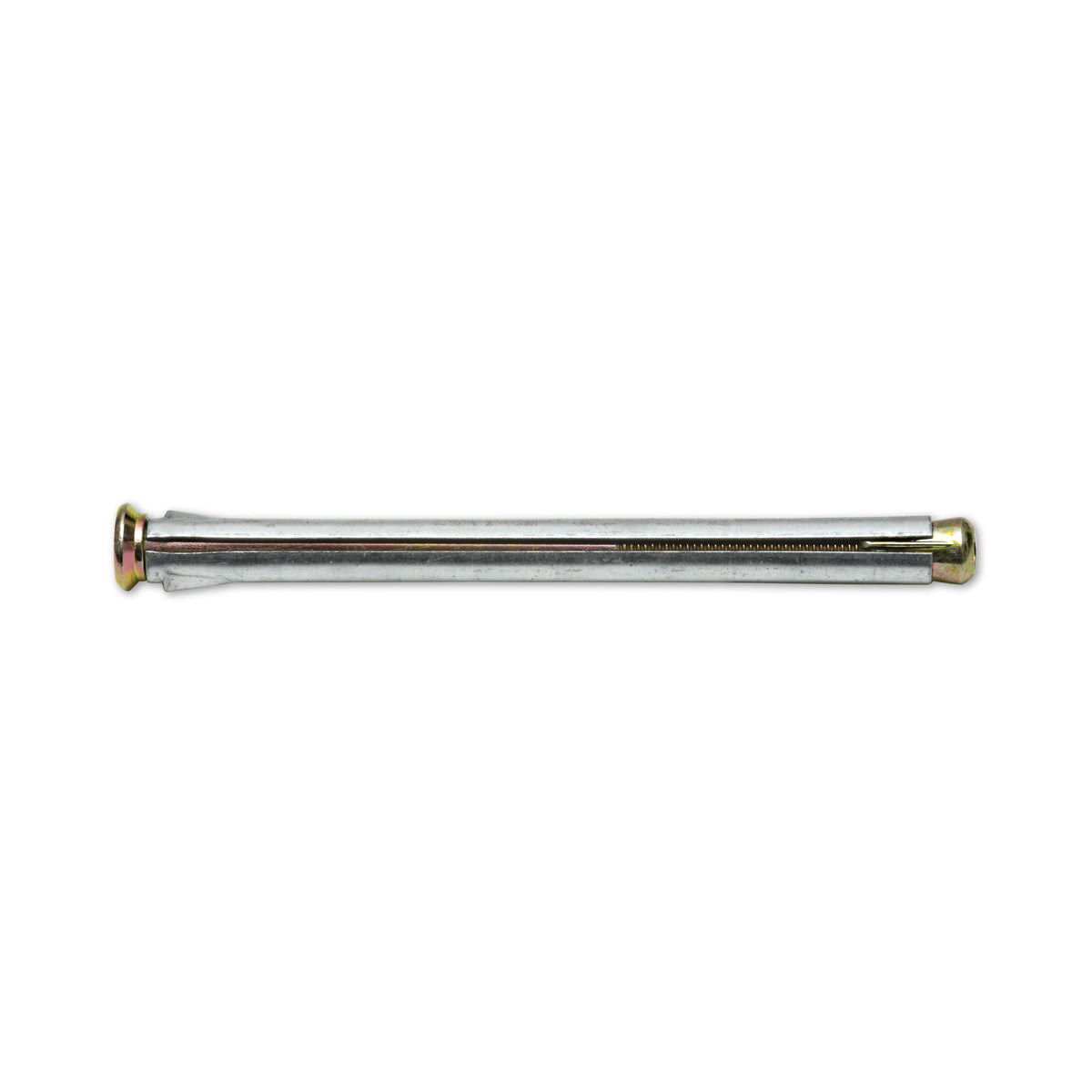

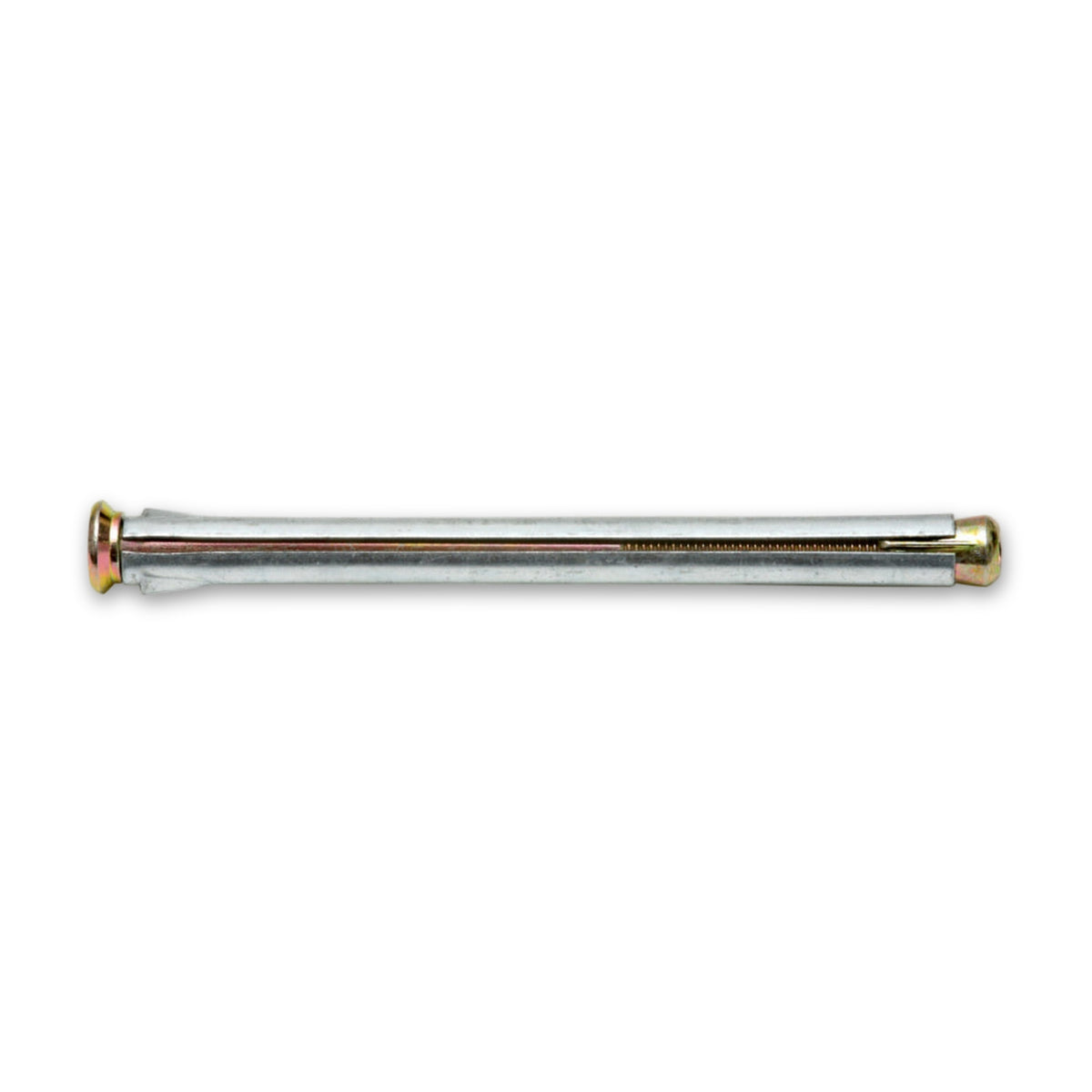

Der Konus zieht die Hülse auseinander

Beim Anziehen der Schraube wandert der Konus in die Hülse; diese spreizt dabei auf und stellt den Halt im Bohrloch her. Gedacht ist das für eine Montage auf Abstand, die den Rahmen nicht verspannt, und dafür gibt es einen handfesten Grund: Ein verspanntes Element lässt die Flügel klemmen und die Bedienkräfte steigen, vor allem unter Temperatureinfluss. Als Regelfall für den Spalt zwischen Verankerungsgrund und Blendrahmen sind 15 mm angeführt.

Häufige Fragen

In welchen Untergrund darf der Dübel?

Genannt sind Beton, Vollstein, Lochziegel und Porenbeton. Bei Mauerwerk bleibt vor Ort zu prüfen, was tatsächlich ansteht: Rohdichte, Druckfestigkeit, Fugenmörtel, Lochbild, Stegdicken und Abplatzungen; ausgeführt wird allein in den Steinen, die der Tragwerksplaner angegeben hat. Gebohrt wird senkrecht zur Oberfläche mit höchstens fünf Grad Abweichung, das Bohrmehl kommt aus jedem Loch heraus, und Rand- sowie Achsabstände werden ohne Minustoleranz eingehalten.

Und bei einem absturzsichernden Fensterelement?

Dort endet der Einsatz. Für die Lastabtragung solcher Elemente in den tragenden Baukörper kommen allein Dübelsysteme mit einer Zulassung oder mit einer Zustimmung im Einzelfall in Betracht, weil bauaufsichtlich eingeführte Bemessungsregeln nur für sie bestehen. Als eigene Fälle mit weiteren Anforderungen gelten ebenso einbruchhemmende Elemente, Brandschutztüren und der Fenstereinbau im Hochhausbereich. Für sicherheitsrelevante Befestigungen verweist der Lieferant selbst auf Dübel mit Europäisch Technischer Bewertung.
