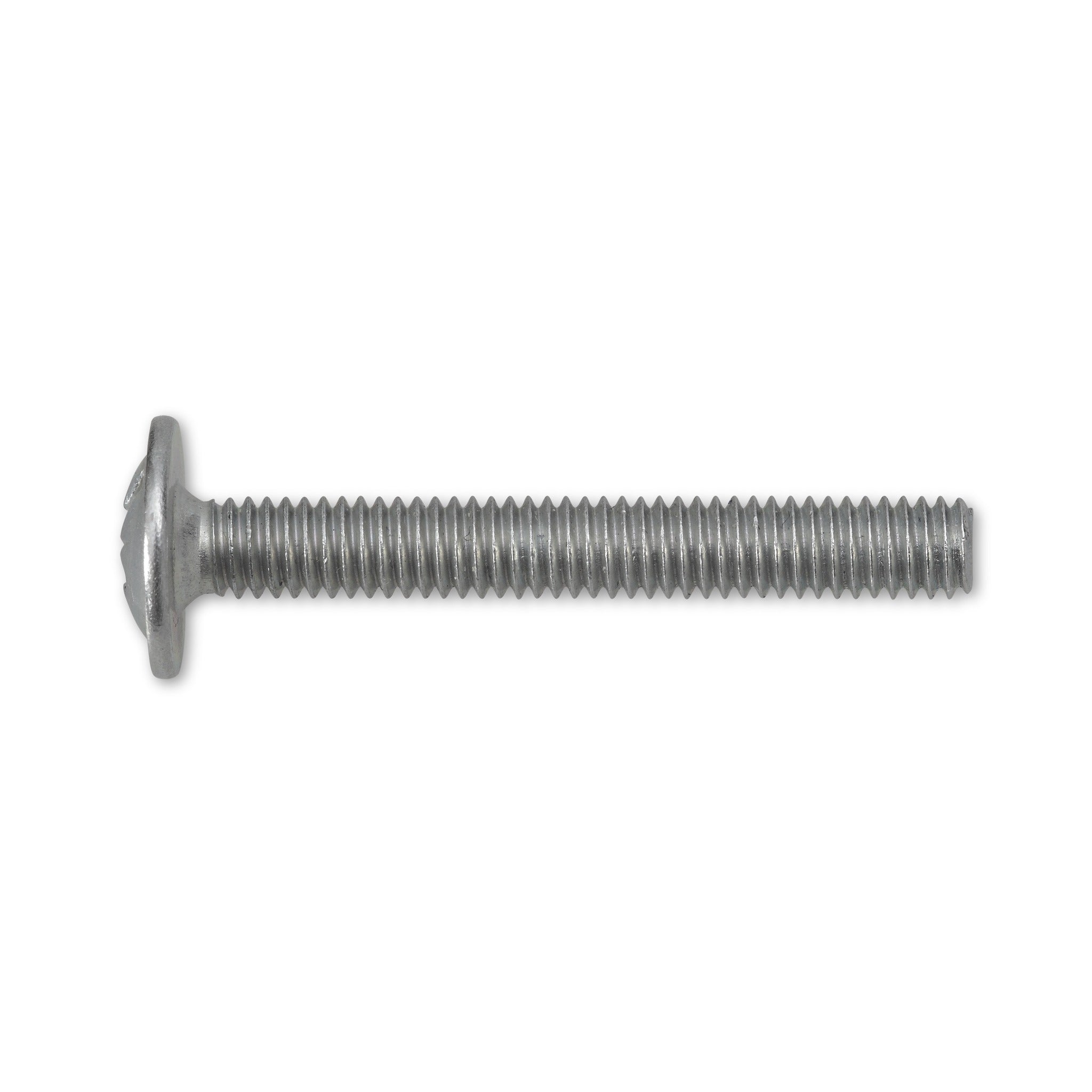

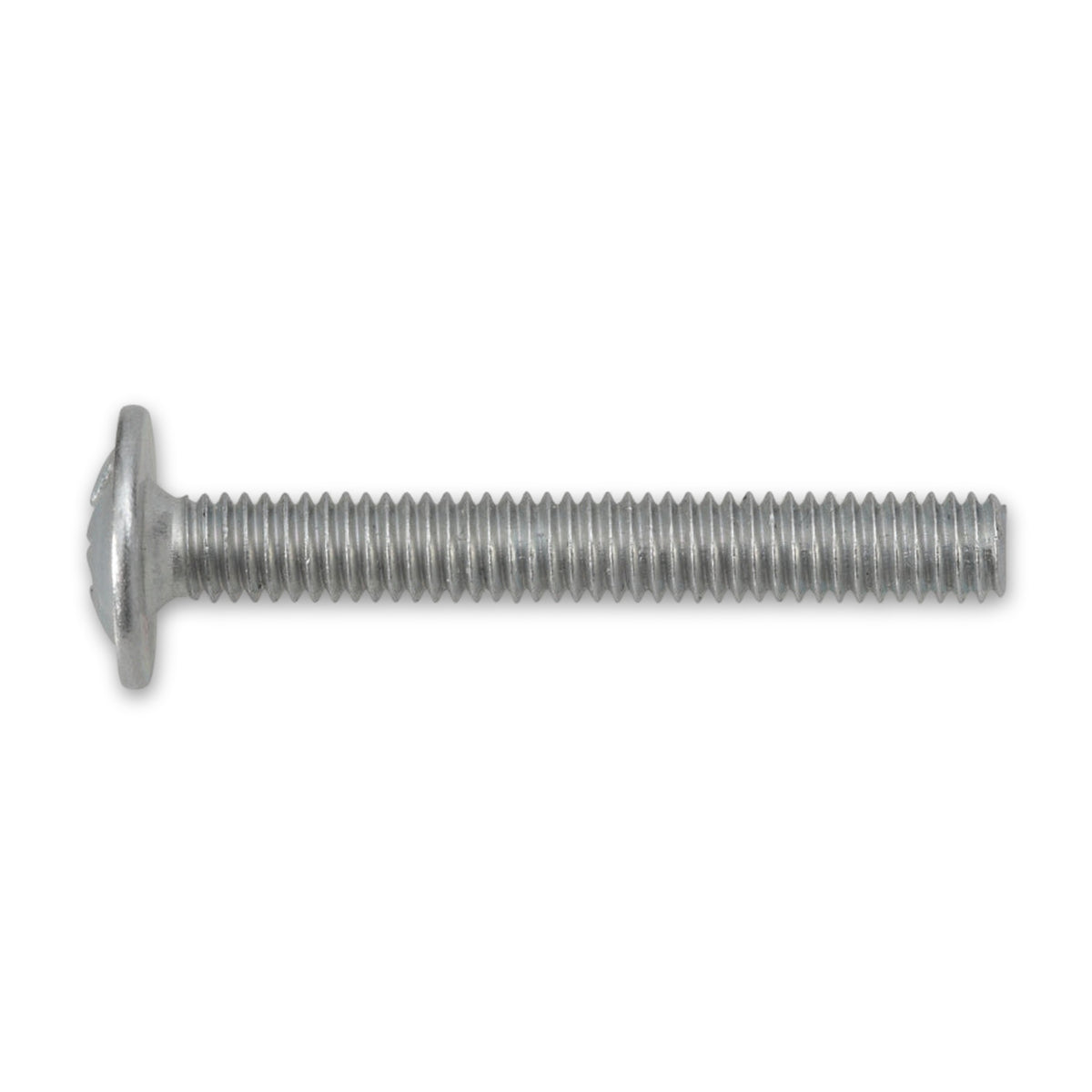

Möbelgriffschraube PZ/SZ mit angepresster Scheibe, Stahl verzinkt, M4

Angesetzt wird hinter der Front, oft ohne Sicht

Ein Möbelgriff trägt sein Muttergewinde selbst; hindurch muss nur die Schraube, und zwar von der Rückseite der Tür oder der Schubkastenblende. Dort arbeitet eine Hand allein, weil die andere vorn den Griff in Position hält. Bei dieser Reihe sitzt die Scheibe fest am Kopf: Ein drittes Teil, das im Halbdunkel hinter der Front aufgefädelt werden will, kommt nicht dazu.

Griffe anschrauben, Korpusse zusammenziehen

Der eine Fall ist die Griff- und Knopfbefestigung an Schranktüren und Schubkästen. Den zweiten führt der Fachhandel für die längeren Ausführungen an: Zwei Korpusse lassen sich damit verbinden, sofern eine passende Verbindungshülse das Gegengewinde stellt. Beides sind Verschraubungen in ein vorhandenes metrisches Gewinde, nicht in einen Plattenwerkstoff.

Woran sich die Ausführung entscheidet

• Angepresste Scheibe: Kopf und Scheibe sind ein Stück und kommen gemeinsam an die Bohrung. Beim Abnehmen eines Griffs bleibt die Scheibe an der Schraube, statt in den Schubkasten zu fallen.

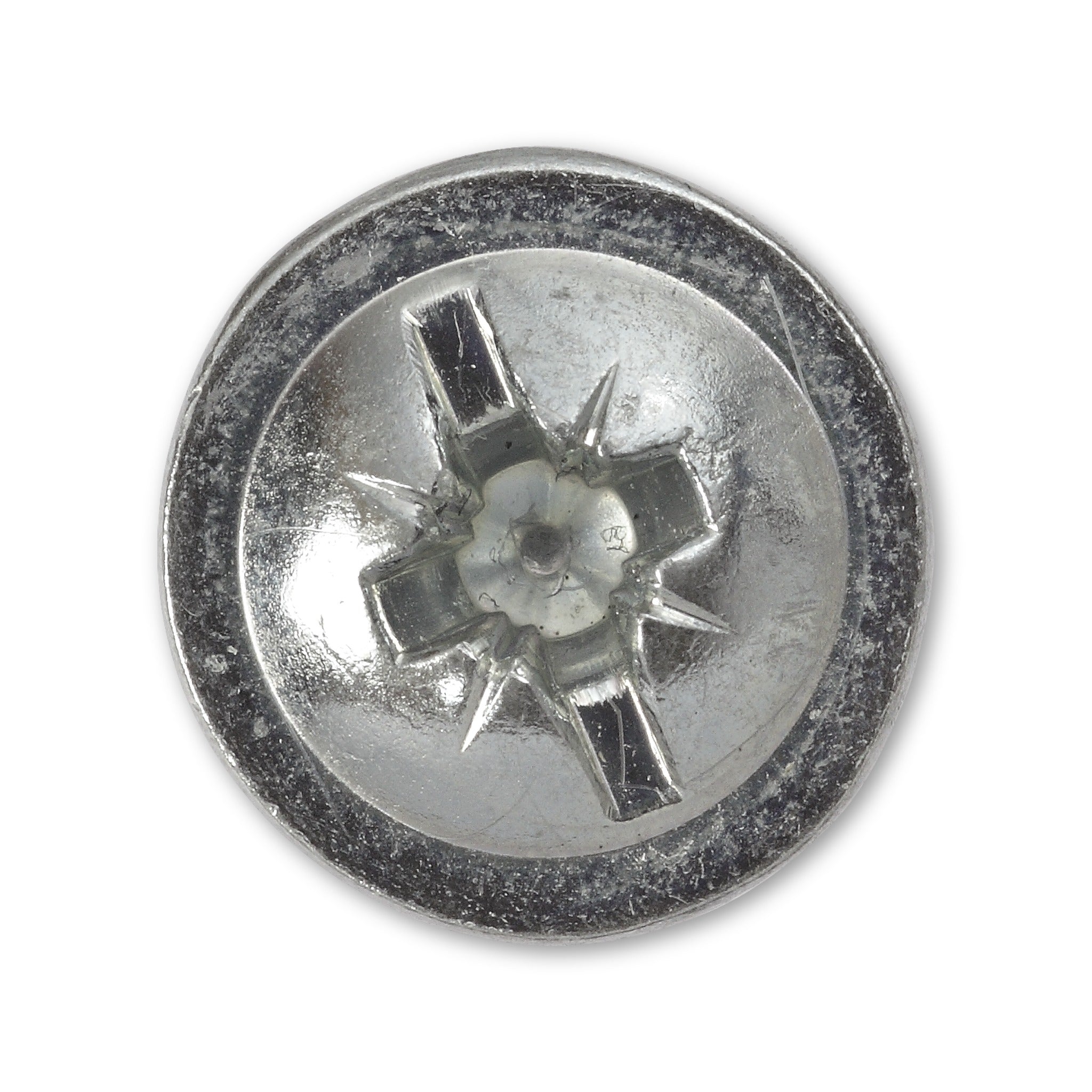

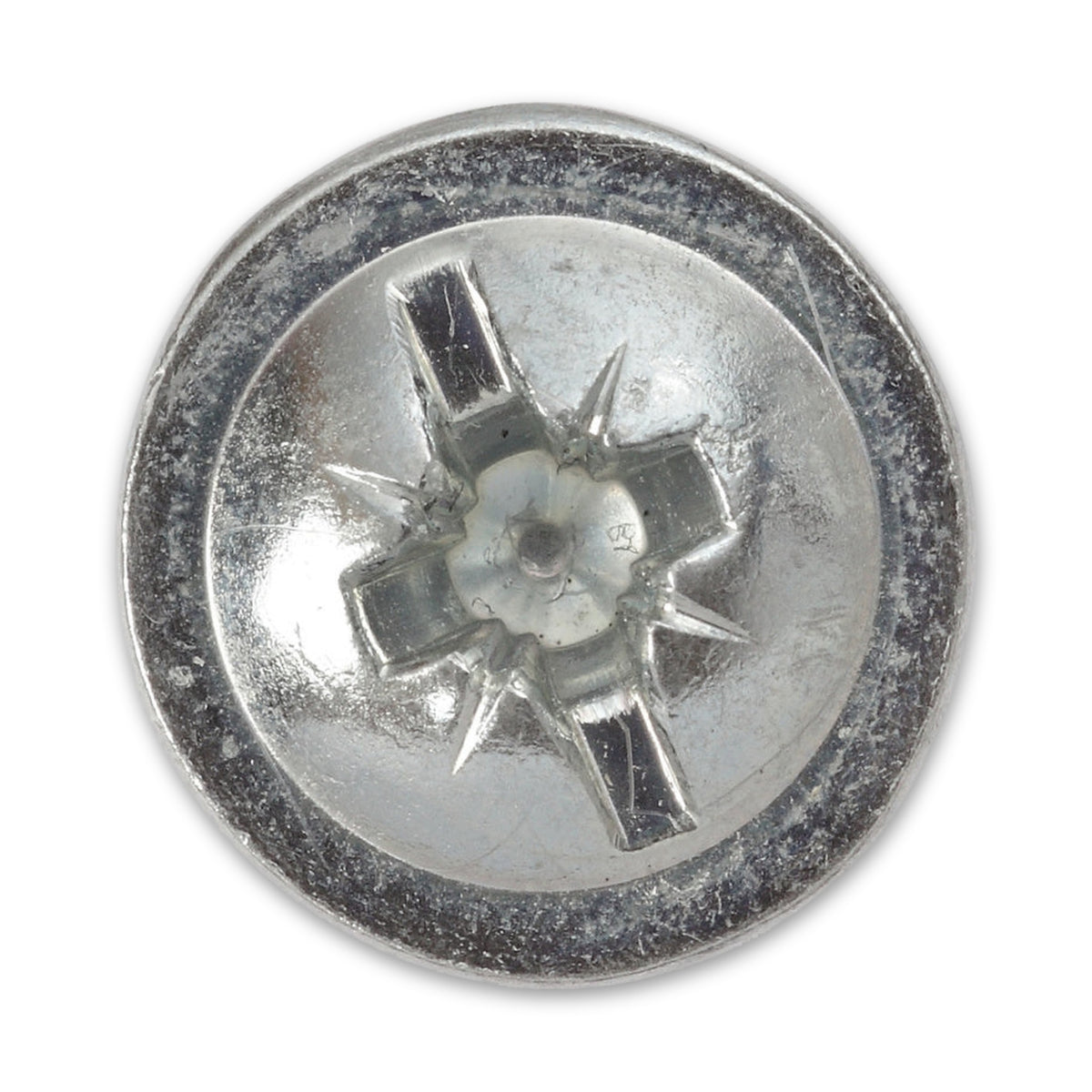

• Kombischlitz: Der Kopf nimmt einen Schlitz- ebenso wie einen Kreuzschlitzantrieb auf; die Kreuzschlitzgröße ist mit Z2 angegeben. Welches Werkzeug zum Zug kommt, richtet sich danach, was hinter der Front an Platz bleibt.

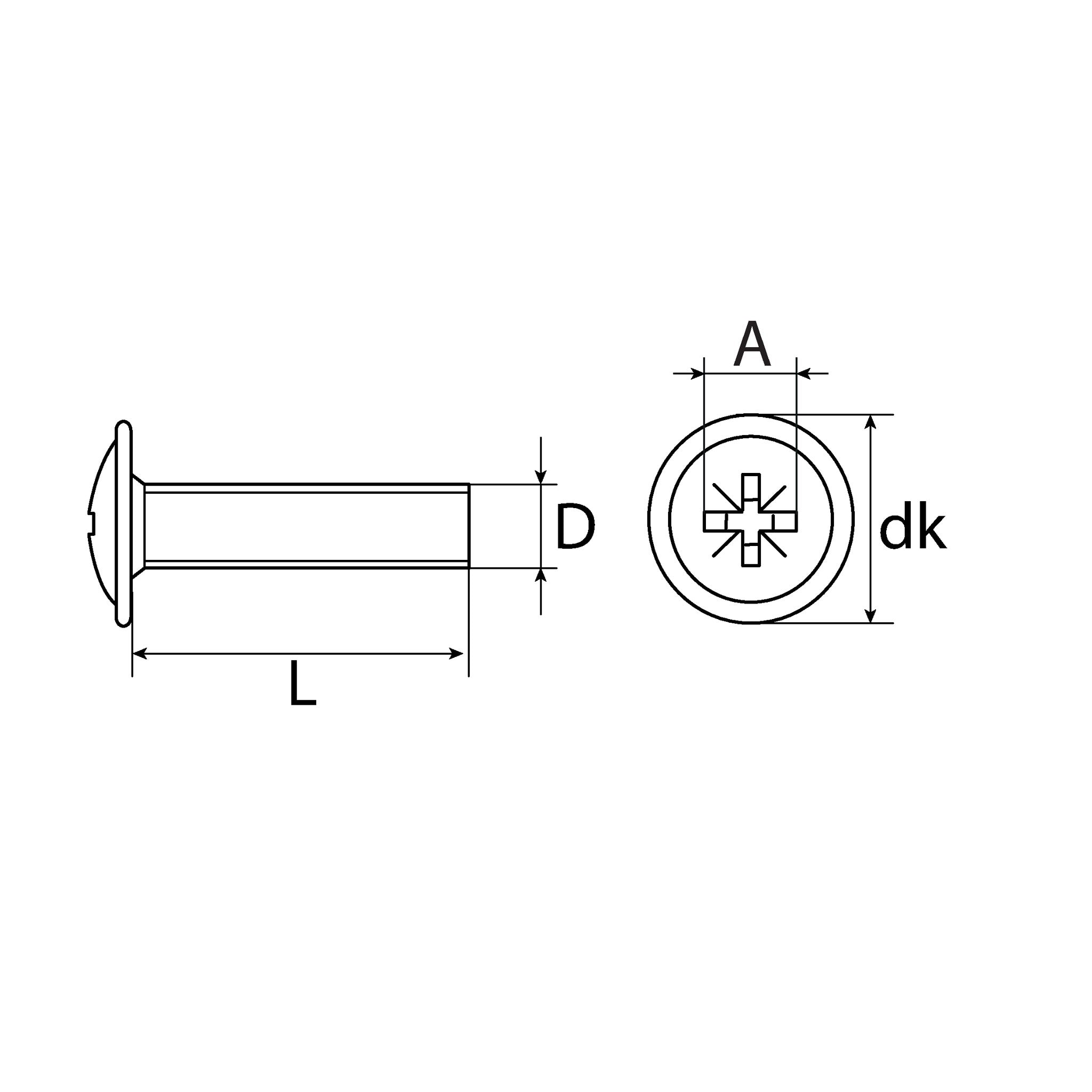

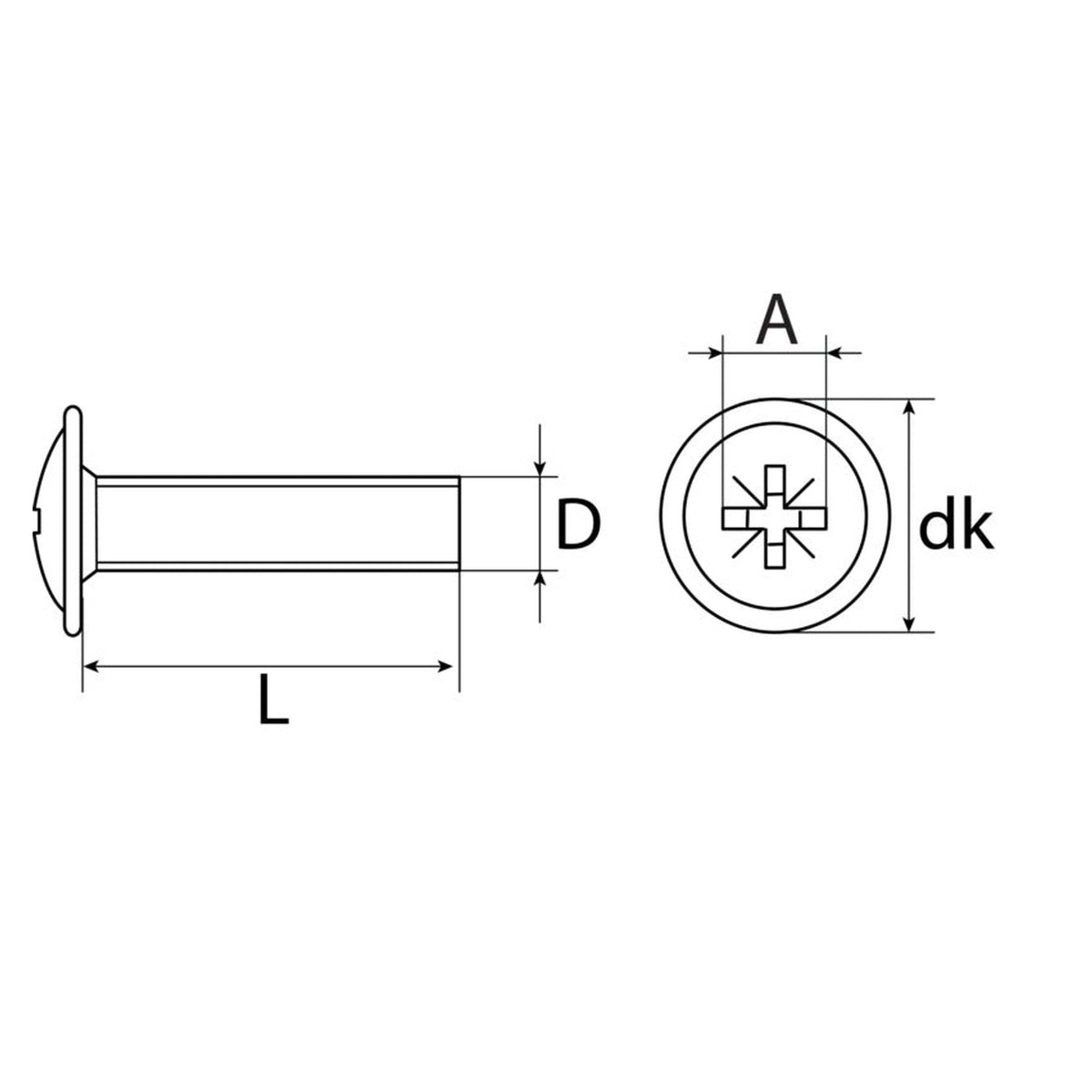

• Nennlänge: Das Gewinde M4 haben alle Ausführungen gemeinsam, unterschieden sind sie in der Länge. Für die Wahl zählen die Dicke der Front und die Gewindetiefe des Beschlags, in den die Schraube fassen soll.

Häufige Fragen

Was bringt die Scheibe am Kopf?

Zwischen Kopf und Front greift sie eine größere Ringfläche ab als der Schaft, und weil sie angepresst ist, liegt sie bei jedem Anziehen an derselben Stelle. Ein loses Zubehörteil, das beim Griffwechsel verloren geht, gibt es bei dieser Reihe nicht.

Was ist beim Wechsel eines vorhandenen Griffs zu beachten?

Ein neuer Griff bringt seine eigene Gewindetiefe mit, und die kann von der des alten abweichen. Zusammen mit der Dicke der Front ergibt sie die Länge, die gebraucht wird; gemessen wird deshalb am neuen Beschlag und an der Tür, nicht an der alten Schraube.
