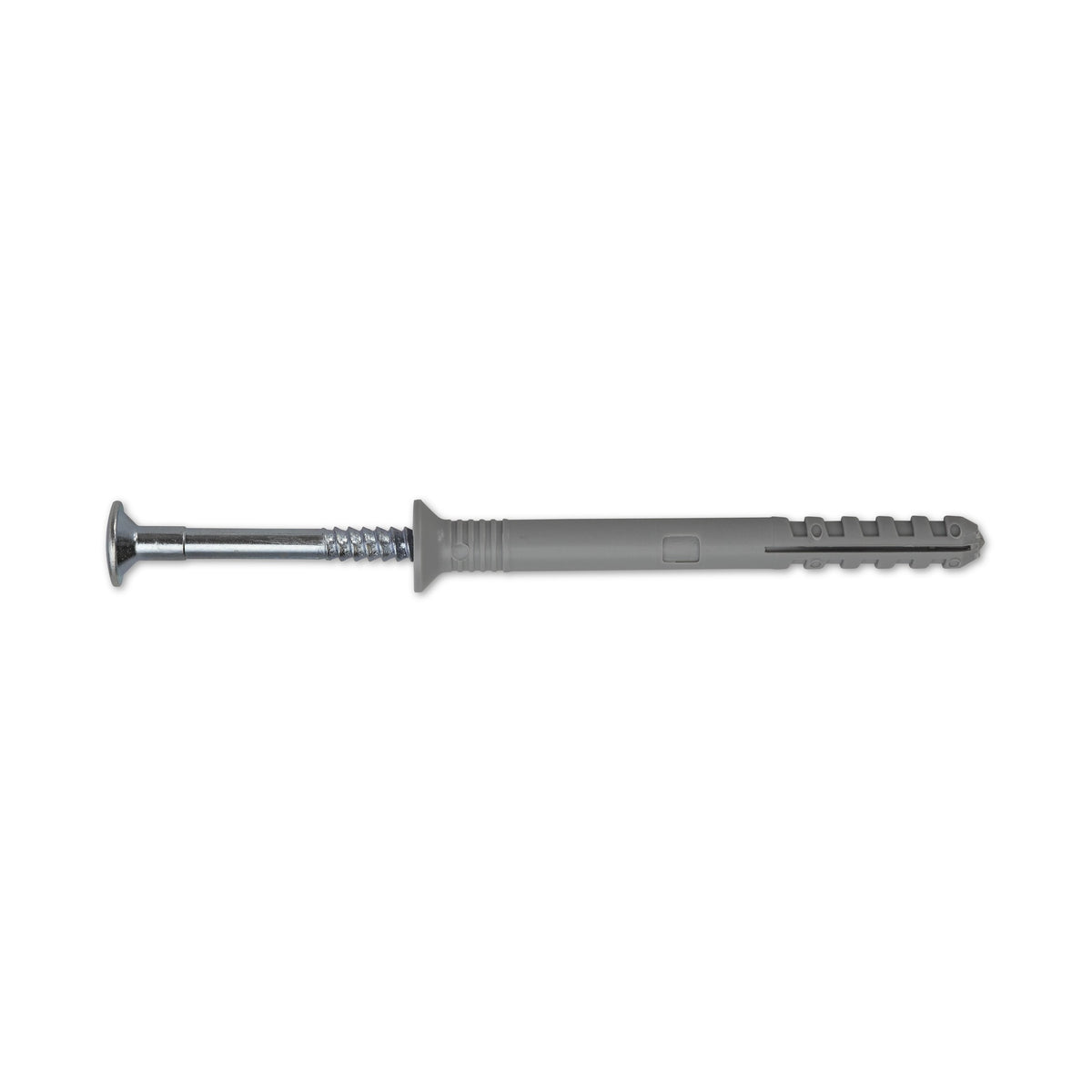

Nageldübel vormontiert mit Senkbund, Nylon und Stahl verzinkt

Durchstecken, einschlagen, weiter zum nächsten Punkt

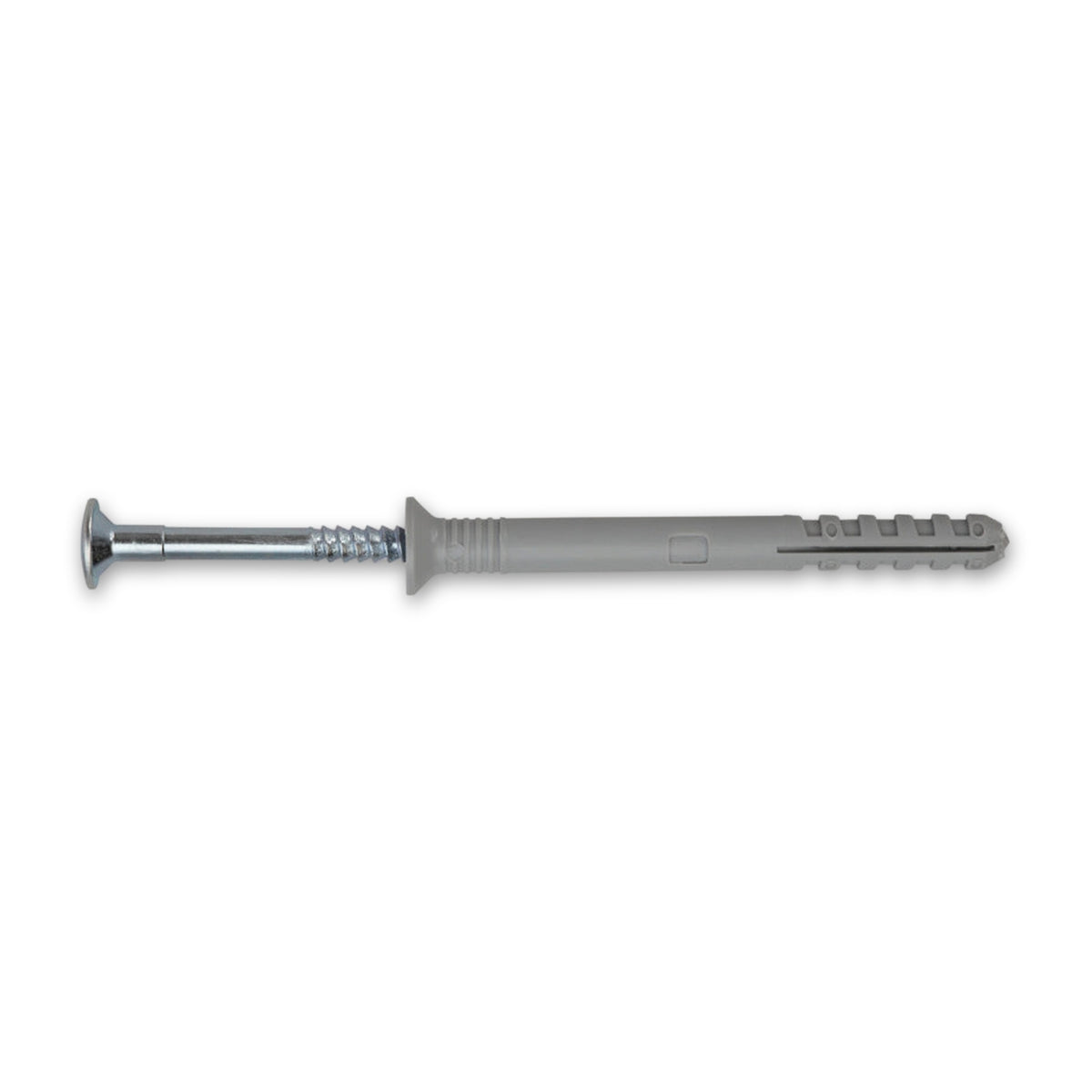

Der Schraubnagel steckt schon in der Hülse. Beides wandert gemeinsam durch das Anbauteil ins vorgebohrte Loch, danach wird der Nagel eingeschlagen. Sein sägezahnförmig geschnittenes Gewinde geht dabei leicht hinein und setzt dem Herausziehen Widerstand entgegen. Bei einer Reihe gleicher Befestigungspunkte spart dieser Ablauf an jedem Punkt den Griff zum Schraubendreher. Muss später doch nachgestellt werden, sitzt im Kopf ein Kreuzschlitz.

Der Senkbund nimmt den Kopf aus der Fläche

Diese Ausführung trägt am Kopf einen Senkbund. In einer Unterkonstruktion aus Holz versenkt sich der Dübelkopf damit, statt aufzuliegen. Überall dort, wo eine Beplankung, ein Paneel oder eine zweite Lage über die Befestigung kommt, entscheidet genau das darüber, ob die nächste Schicht plan aufliegt.

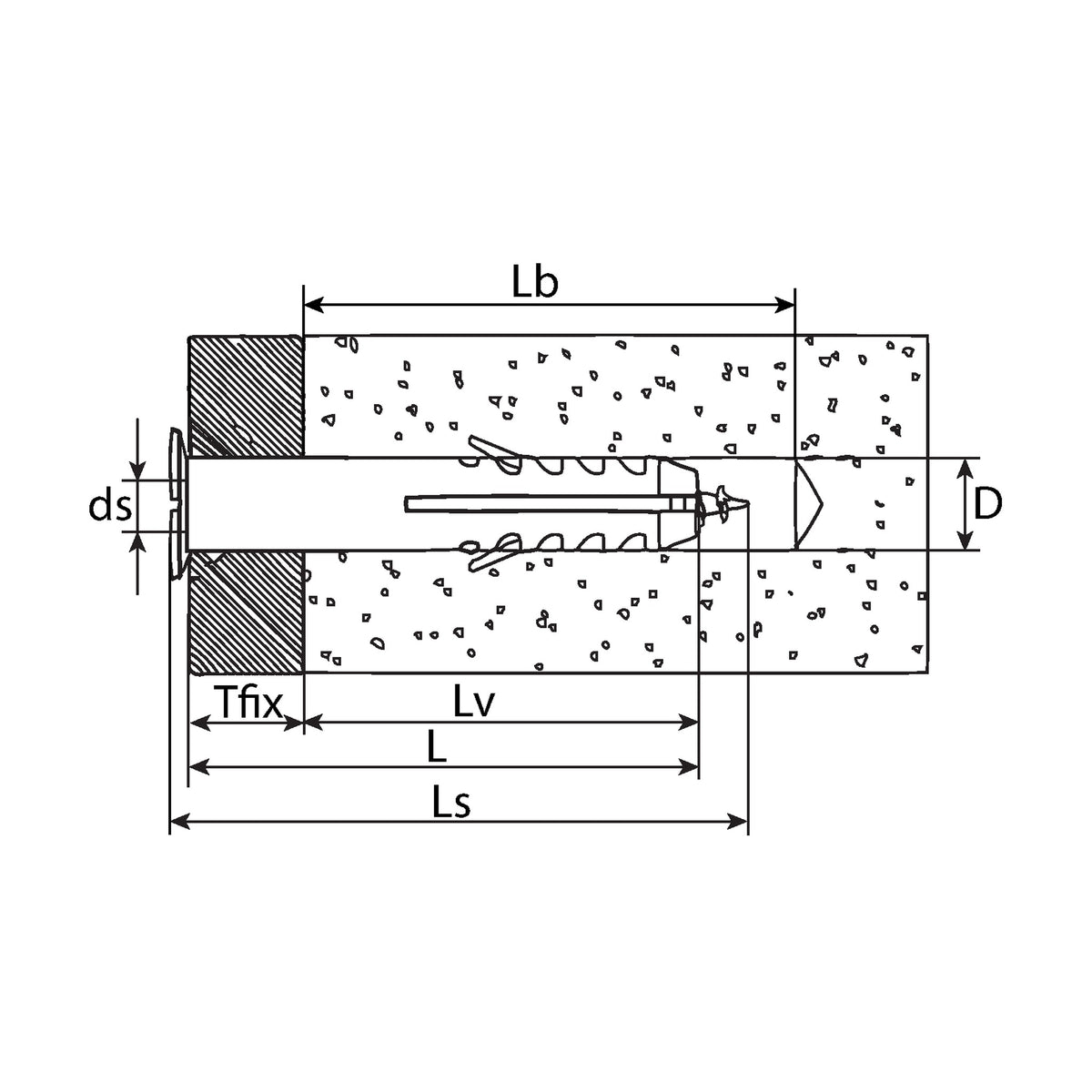

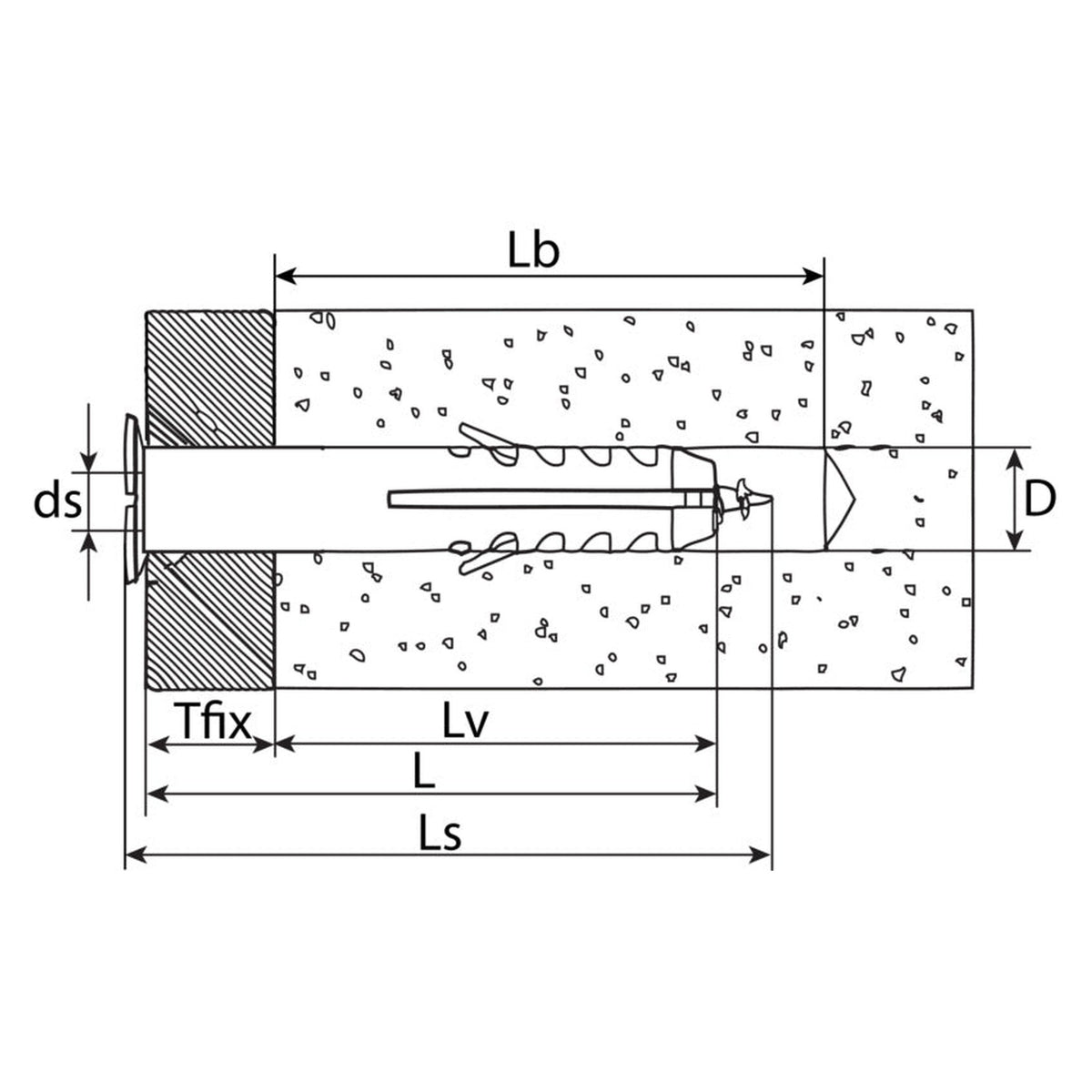

Welche Maße zusammengehören

• Verankerungstiefe nach Durchmesser: Wie tief der Dübel im Untergrund sitzt, hängt allein am Nenndurchmesser und nicht an der Länge. Eine längere Ausführung bringt deshalb keinen tieferen Sitz, sondern mehr Nutzlänge für das Anbauteil.
• Nutzlänge nach Bauteildicke: Die Nennlänge ist die Summe aus Verankerungstiefe und Nutzlänge. Gemessen wird also zuerst, wie dick das Teil ist, das angeschlossen werden soll; auf Putz kommt die Putzdicke hinzu.
• Bohrloch nach Nenngröße: Der Bohrerdurchmesser stimmt über alle Ausführungen mit dem Nenndurchmesser überein. Die kleinste Bohrlochtiefe reicht dabei über die Verankerungstiefe hinaus.

Häufige Fragen

Was sagen die drei Zuglastangaben je Ausführung?

Drei Werte stehen dort nebeneinander, benannt nach einer Betonfestigkeitsklasse, nach einem Kalksandlochstein und nach einem Mauerziegel. Es sind Empfehlungen des Herstellers dieser Reihe. Ein Bemessungswert, eine zulässige Last oder eine charakteristische Kenngröße wird daraus nicht, und zu einem Sicherheitsbeiwert ist nichts gesagt. Eine allgemeine bauaufsichtliche Zulassung, eine Europäische Technische Bewertung und eine Leistungserklärung gehören nicht zu dieser Ware. Damit scheidet sie überall dort aus, wo das Versagen einer Verankerung Personen treffen kann: bei Leuchten, Rohrleitungen, Kabeltrassen sowie Lüftungs- und Sanitärbauteilen an Decken, bei Fassadenbekleidungen, Vordächern, Markisen, Geländern, Handläufen, Absturzsicherungen, Wandhalterungen für Bildschirme, Hängeschränken, Schaukeln, Hängematten sowie Kletter- und Spielgeräten. Ob eine Befestigung am Bauwerk einen Verwendbarkeitsnachweis braucht, ist am Bauvorhaben zu klären.

In welchen Untergrund darf der Dübel?

Zugewiesen ist er Schnellmontagen in Vollbaustoffen, und dabei bleibt es hier. Hohlkammersteine, Lochziegel, Hohlblocksteine, Porenbeton, Gipskarton- und Gipsfaserplatten, Holzwerkstoffe, Dämmstoffe und abgehängte Decken zählen nicht dazu, eine Verankerung allein im Putz ebenso wenig. Dass eines der drei Zuglastfelder nach einem Lochstein benannt ist, erweitert das nicht; dieser Widerspruch in den Angaben bleibt offen und wird hier nicht aufgelöst.
