Nageldübel vormontiert mit Zylinder-Flachbund, Stahl verzinkt

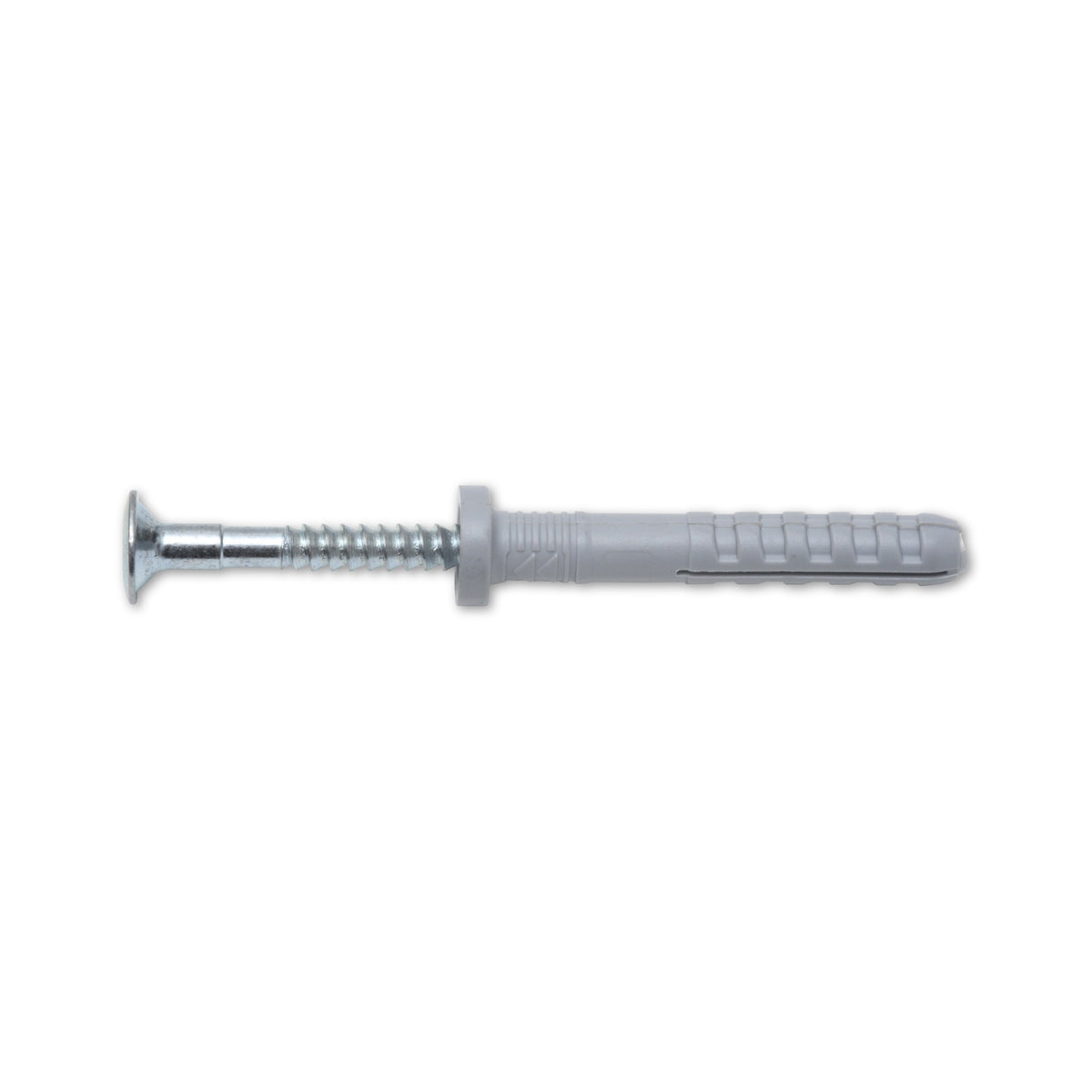

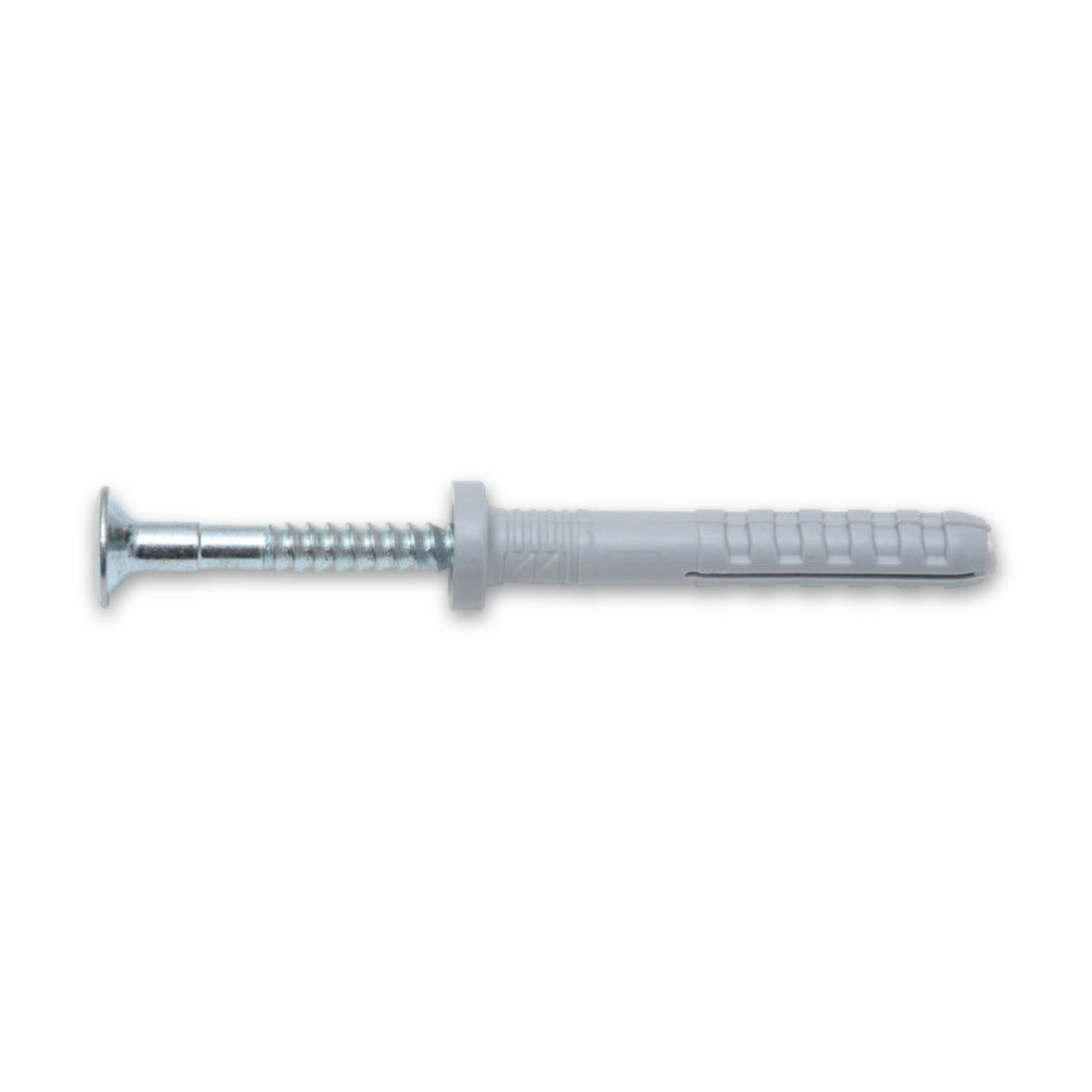

Der Nageldübel besteht aus einer Nylonhülse mit vormontiertem, verzinktem Schraubnagel aus Stahl. Er wird durch das Anbauteil hindurch gesetzt und ist für die Schnellmontage in Vollbaustoffen gedacht. Der Dübelkopf mit Zylinder-Flachbund liegt wie eine Unterlegscheibe auf, und die Nutzlänge bestimmt, wie dick das Anbauteil sein darf.

Dünne Anbauteile in einem Arbeitsgang befestigen

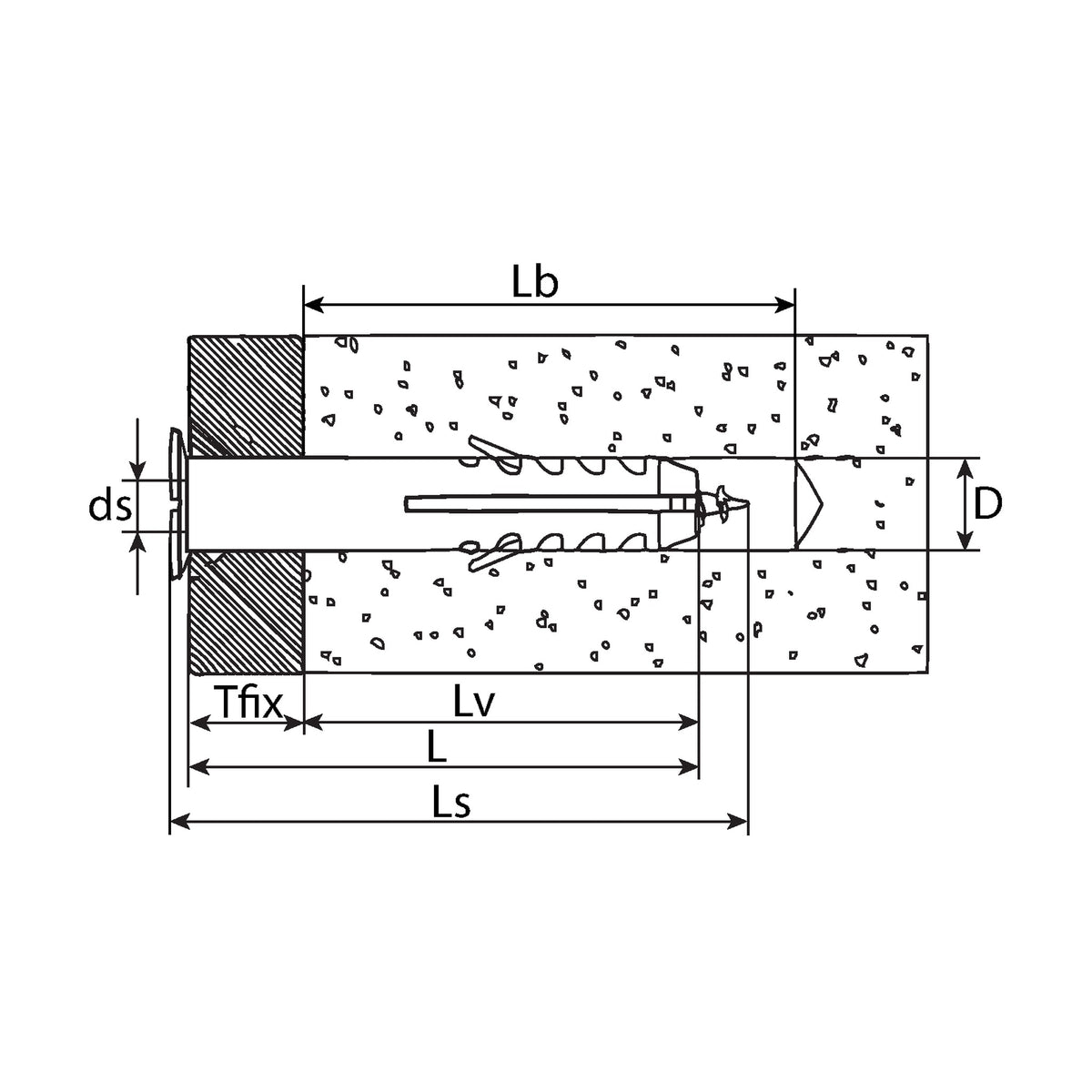

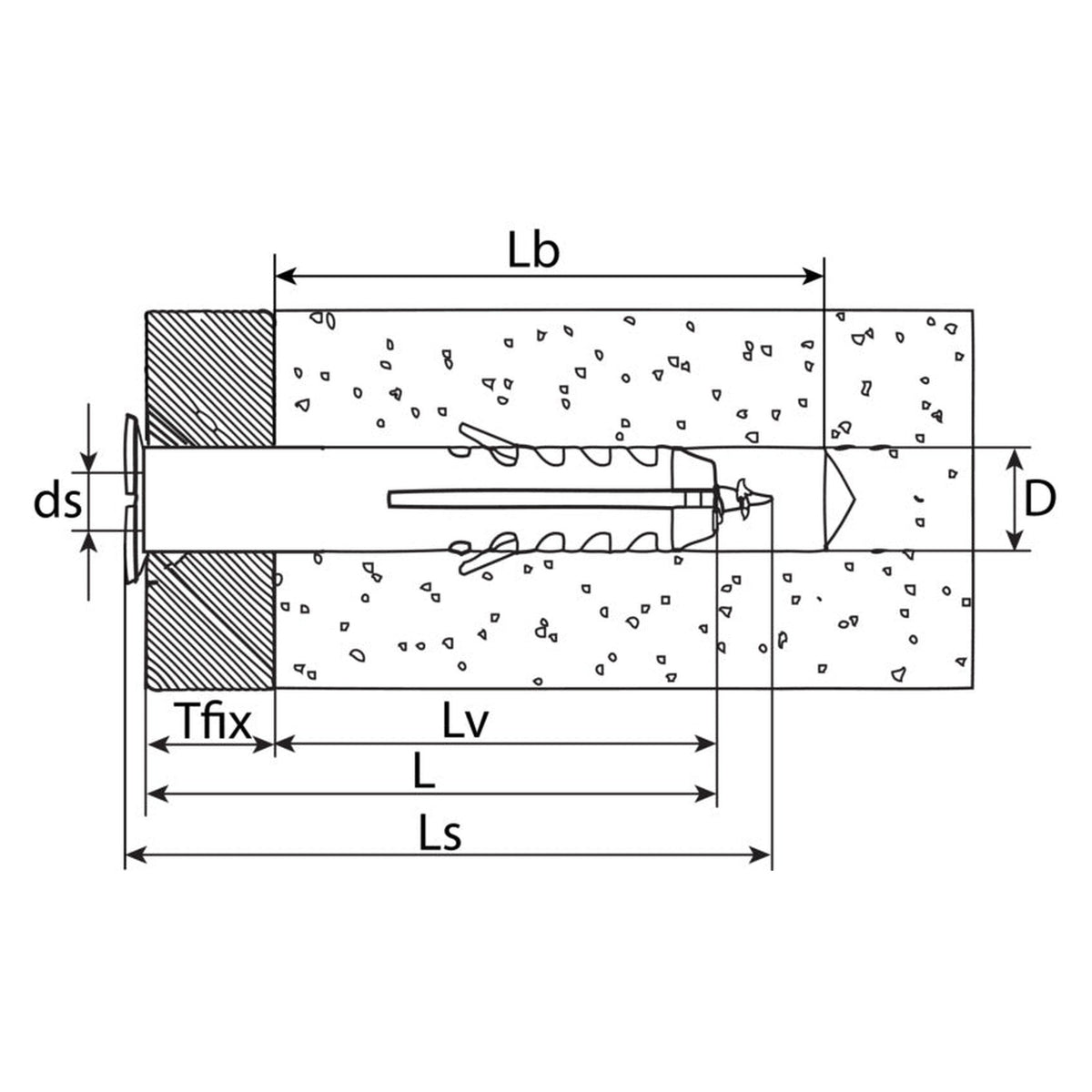

Bei der Durchsteckmontage wird das Loch durch das Anbauteil hindurch in den Untergrund gebohrt, mindestens 35 mm tief, und danach vom Bohrmehl gereinigt, denn Bohrmehl mindert den Halt. Dübel und Schraubnagel werden gemeinsam durch das Teil ins Loch gesteckt, anschließend wird der Nagel eingeschlagen. Er spreizt die Hülse auf und klemmt sie im Bohrloch fest, Lamellen an der Hülse verhaken zusätzlich. Nageldübel gelten als schneller zu setzen als Schraubdübel, sind aber weniger tragfähig.

Die Nutzlänge entscheidet über die Dicke des Anbauteils

Von 40 mm Nennlänge entfallen 15 mm auf das Anbauteil, der übrige Teil sitzt im Untergrund. Liegt das Teil auf Putz, zählt dessen Dicke mit.

Flachbund für dünne Teile, Kreuzschlitz zum Nachjustieren

Der aufliegende Flachbund ist bei dünnwandigen Anbauteilen wichtig. Der Schraubnagel hat einen Senkkopf mit Kreuzschlitz PZ. Über ihn lässt sich der Nagel nachträglich justieren; bei dieser Bauart dienen Gewinde und Kreuzschlitz dem Ausbau, nicht dem Setzen.

Typische Einsätze

Schilder, Bleche, Metall-Ständerwerk im Innenausbau und Kabelkanäle lassen sich damit befestigen. Üblich ist die Bauart in der Elektroinstallation, im Trockenbau und Innenausbau, in der Hausmeisterei und bei Heimwerkerarbeiten.

Häufige Fragen

Für welche Untergründe ist dieser Nageldübel gedacht?

Für Vollbaustoffe. Für Hohlkammersteine, Porenbeton und Gipsplatten ist er nicht vorgesehen. Putz, Dämmung und nichttragendes Mauerwerk gelten nicht als Verankerungsgrund, der Dübel muss im Vollbaustoff dahinter sitzen.

Wie dick darf das Anbauteil sein?

Bis zur Nutzlänge von 15 mm, bei Putz einschließlich der Putzdicke. Für dickere Teile braucht es einen Nageldübel mit größerer Nutzlänge.

Gehört der Schraubnagel dazu?

Ja, der Schraubnagel steckt vormontiert in der Hülse und muss nicht einzeln besorgt werden. Eingeschlagen wird er mit dem Hammer.

Lassen sich damit Hängeschränke oder Leuchten befestigen?

Nein, dafür ist der Nageldübel nicht vorgesehen, auch nicht für leichte Lasten. Wo ein Versagen Personen treffen kann, braucht es einen Dübel, für den die Eignung ausdrücklich angegeben ist.

Lässt sich der Nagel wieder herausdrehen?

Ja, über den Kreuzschlitz lässt er sich nachträglich justieren und ausbauen. Zum Herausdrehen eignet sich ein Akku- oder Elektroschrauber. Zum erneuten Setzen besser einen neuen Nageldübel nehmen.
