Nagelschelle für Kabel und Leitungen

Aufputzleitungen auf Holz und Mauerwerk befestigen

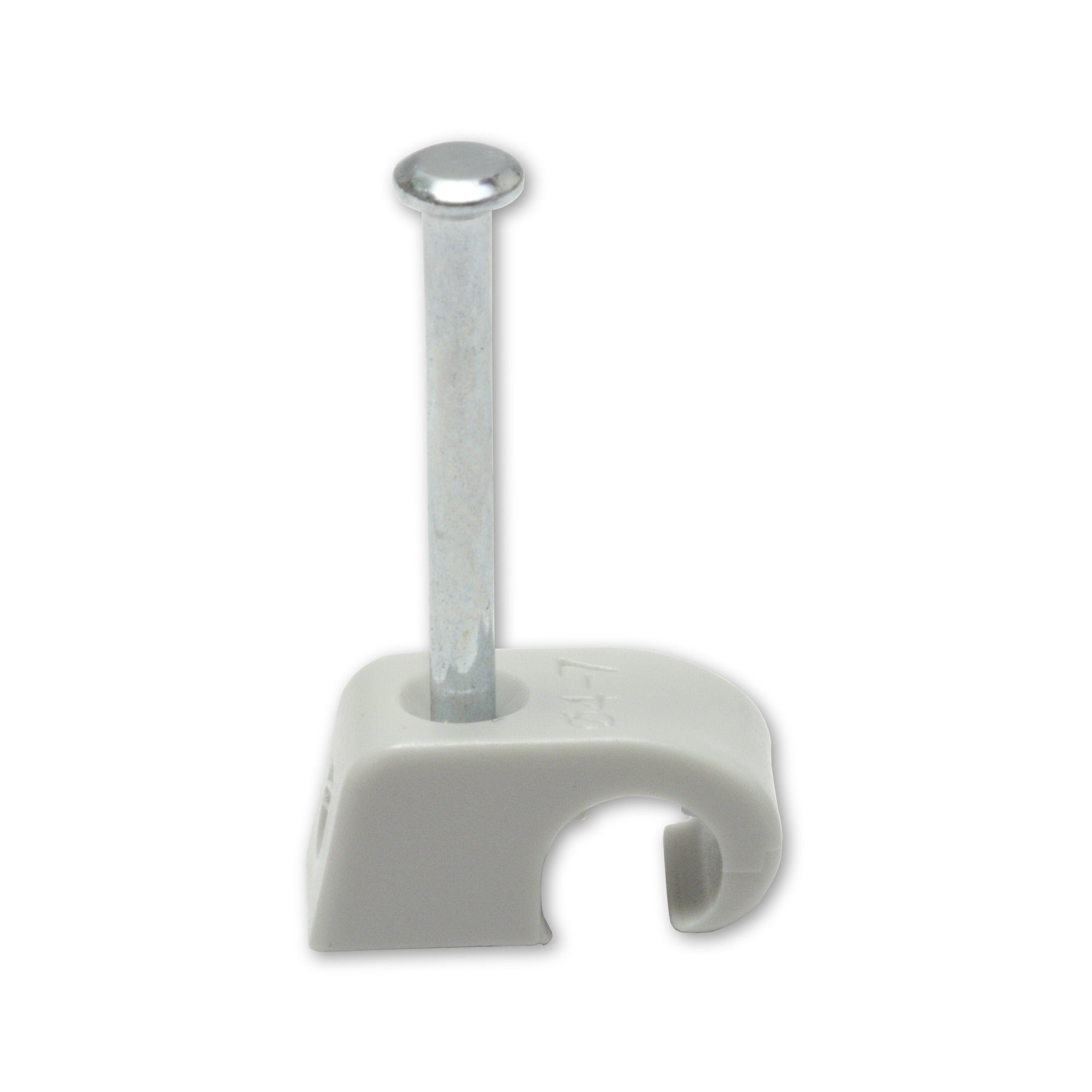

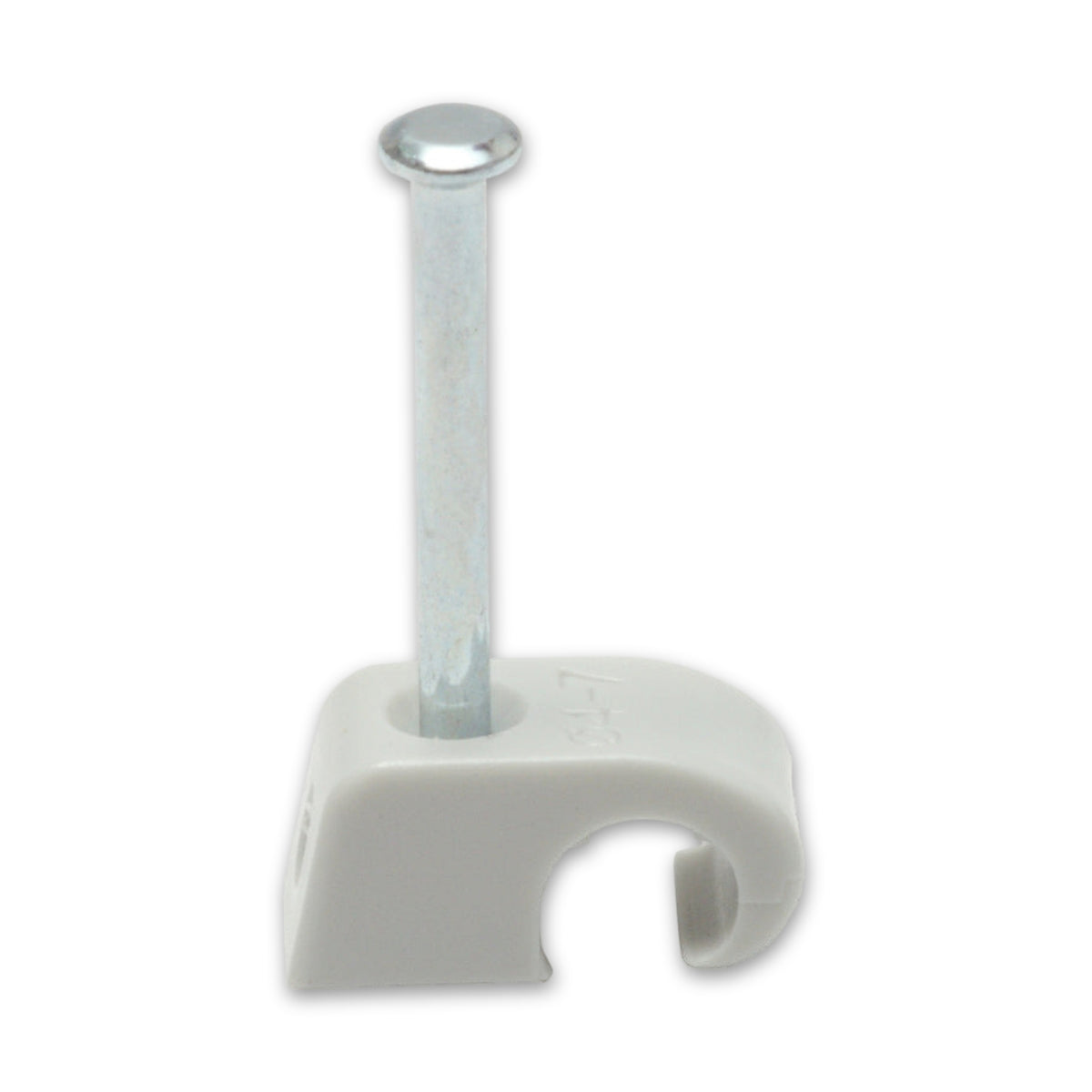

Die Nagelschelle hält Kabel und elektrische Leitungen bei der Aufputzmontage auf Holz oder Mauerwerk: Der Bogen nimmt die Leitung auf, der Nagel mit 2 mm Durchmesser geht daneben in den Untergrund. Es gibt zwei Ausführungen, eine für Kabeldurchmesser von 5 bis 7 mm und eine für 7 bis 11 mm.

Der Kabeldurchmesser bestimmt die Ausführung

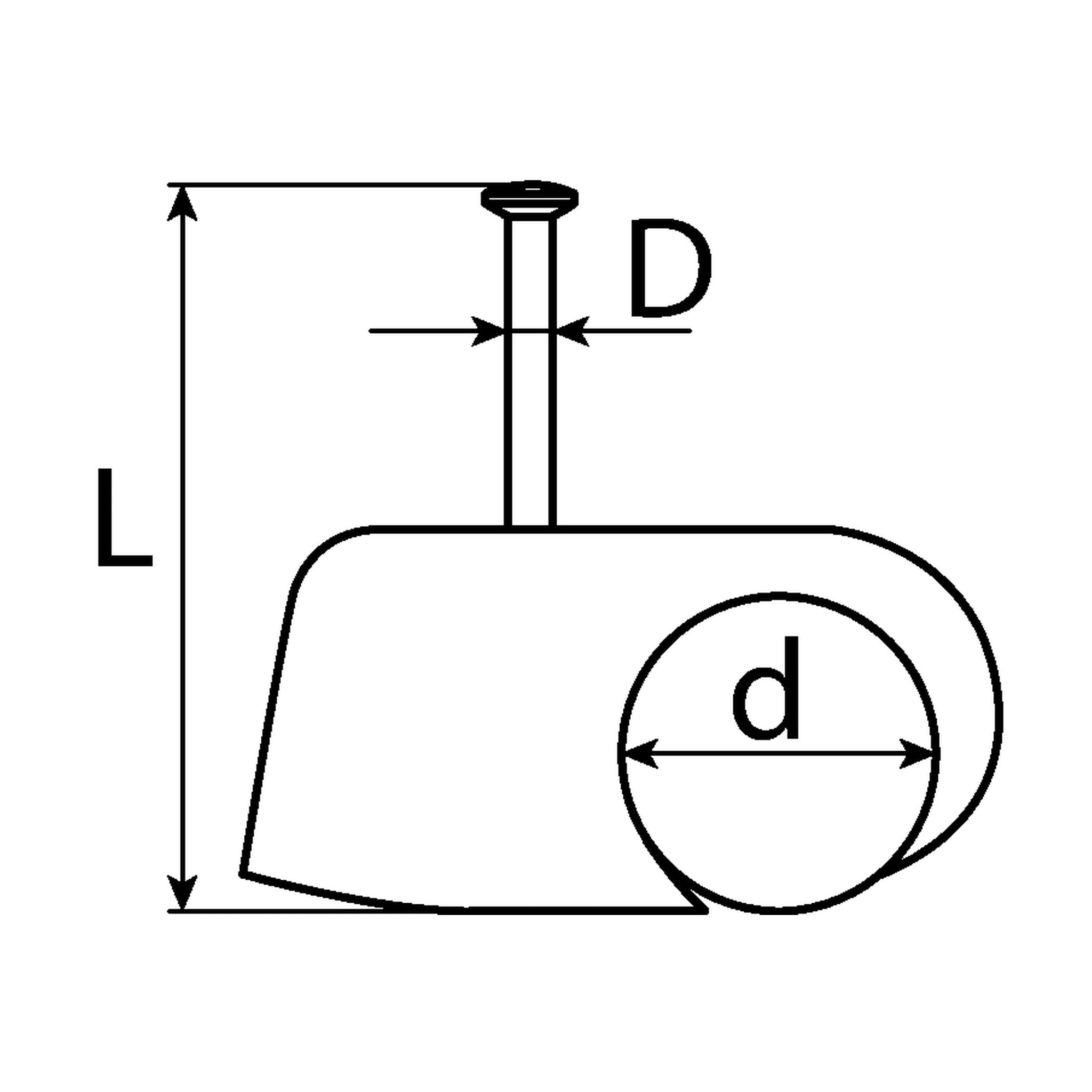

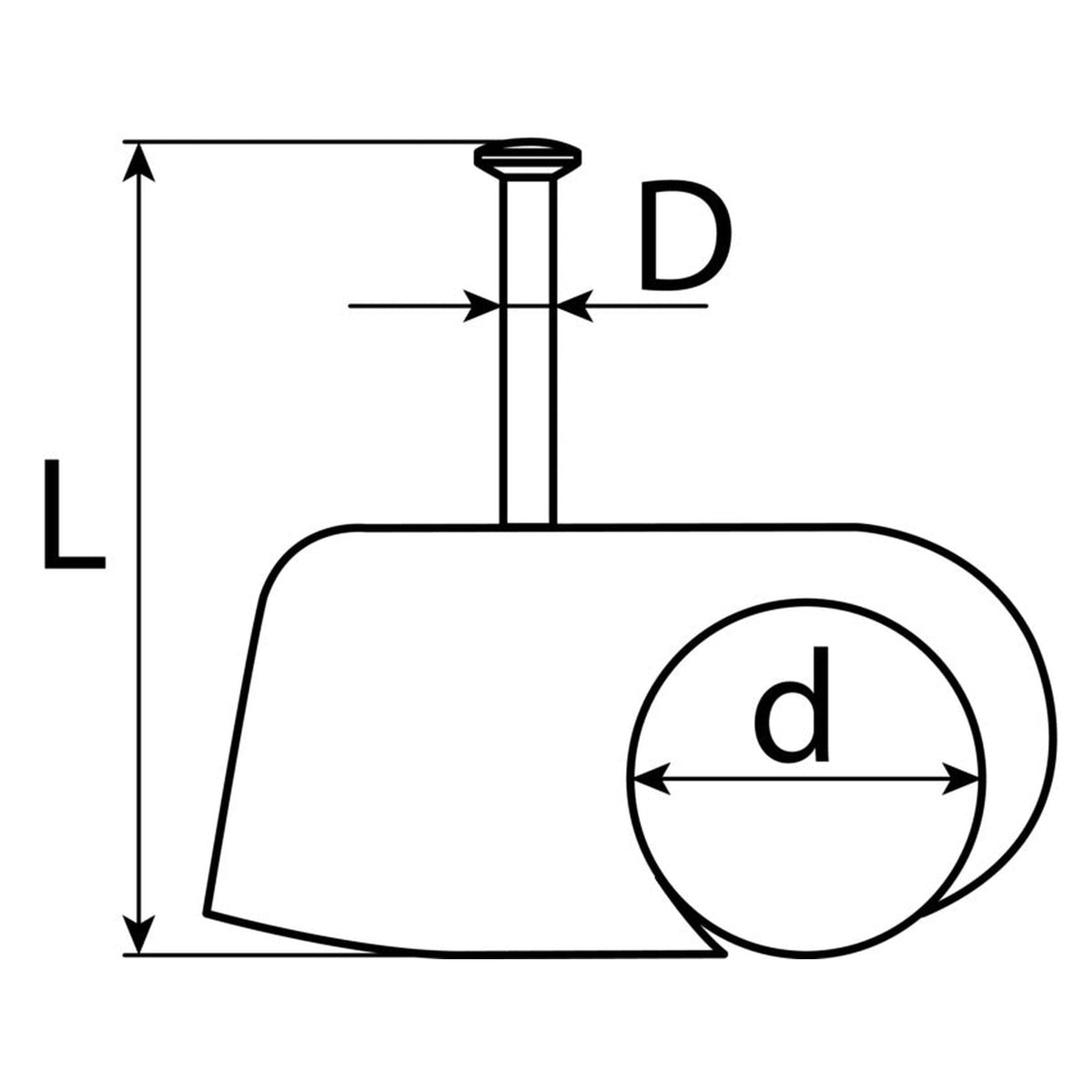

Maßgeblich ist der Außendurchmesser der Leitung. Er wird am Kabelmantel gemessen und mit dem Klemmbereich verglichen. Die Nagellänge ist an die Ausführung gekoppelt: 25 mm bei 5 bis 7 mm, 35 mm bei 7 bis 11 mm. Liegt der Messwert bei 7 mm, entscheidet die Nagellänge, die der Untergrund aufnehmen kann. Ob eine bestimmte Leitung in den Bogen passt und beim Setzen unbeschädigt bleibt, ist am Objekt zu beurteilen.

So wird die Schelle gesetzt

• Vorher klären: Hinter Wand, Decke oder Boden kann eine Leitung liegen. Ob an der Stelle genagelt werden darf, ist vor dem ersten Schlag am Bauwerk zu klären.
• Nageln: Die Leitung wird in den Bogen gedrückt, der Nagel mit dem Hammer neben dem Kabel eingeschlagen, bis die Schelle anliegt, ohne die Leitung zu quetschen.

Wo Nagelschellen üblich sind

Elektroinstallateure, Hausmeisterdienste und Heimwerker verlegen damit Stromleitungen sichtbar auf Holzflächen wie Balken und Verschalungen sowie auf Mauerwerk, etwa in Werkstätten und Nebenräumen.

Häufige Fragen

Darf ich an meiner Stelle nageln?

Das ist vor dem Nageln am Bauwerk zu klären, denn ob hinter der Oberfläche eine Leitung liegt, zeigt der sichtbare Kabelverlauf nicht. Die Installationszonen für verdeckte Leitungen geben dafür nur einen ungefähren Anhaltspunkt; die sichtbar verlegte Leitung selbst ist an sie nicht gebunden. Im Zweifel hilft ein Leitungssuchgerät oder eine Elektrofachkraft.

Hält der Nagel in Ziegel, Beton oder Hohlblock?

Der Hersteller nennt Holz und Mauerwerk als Haupteinsatzgebiet, zum einzelnen Steintyp macht er keine Angabe. Ob der Nagel mit 25 oder 35 mm Länge in Ihrem Untergrund sitzt, zeigt eine Probe an einer unauffälligen Stelle.

Darf ich damit im Flur oder Treppenraum offen verlegen?

Nicht ohne Weiteres. In notwendigen Fluren und Treppenräumen darf eine Leitung nur unter bestimmten Bedingungen offen verlegt werden, und das richtet sich nach den Brandschutzvorgaben für Leitungsanlagen. Zum Brandverhalten der Schelle liegt keine Angabe vor; den Einzelfall klärt die Elektrofachkraft oder die Bauaufsicht.

Kann ich die Schelle im Feuchtraum oder im Freien verwenden?

Für Feuchträume und das Freie nennt der Hersteller nichtrostenden Stahl oder Feuerverzinkung. Diese Schelle ist als verzinkt angegeben, nicht als feuerverzinkt oder nichtrostend; dort passt eine Ausführung mit einer dieser Angaben besser.
