Profilverbindungsschraube mit Bohrspitze, verzinkt, 4,2 × 13 mm

Zieht zwei Metallprofile aufeinander

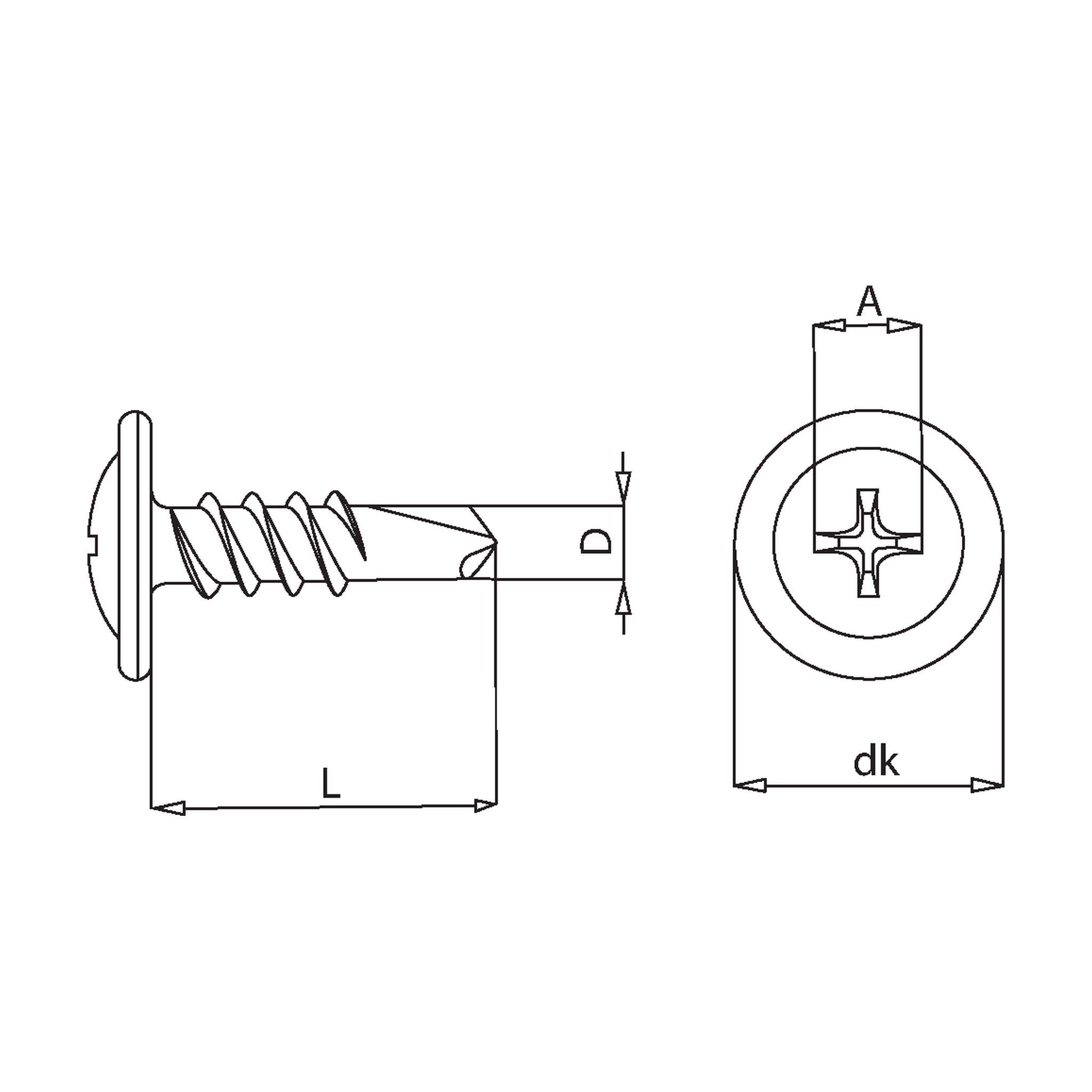

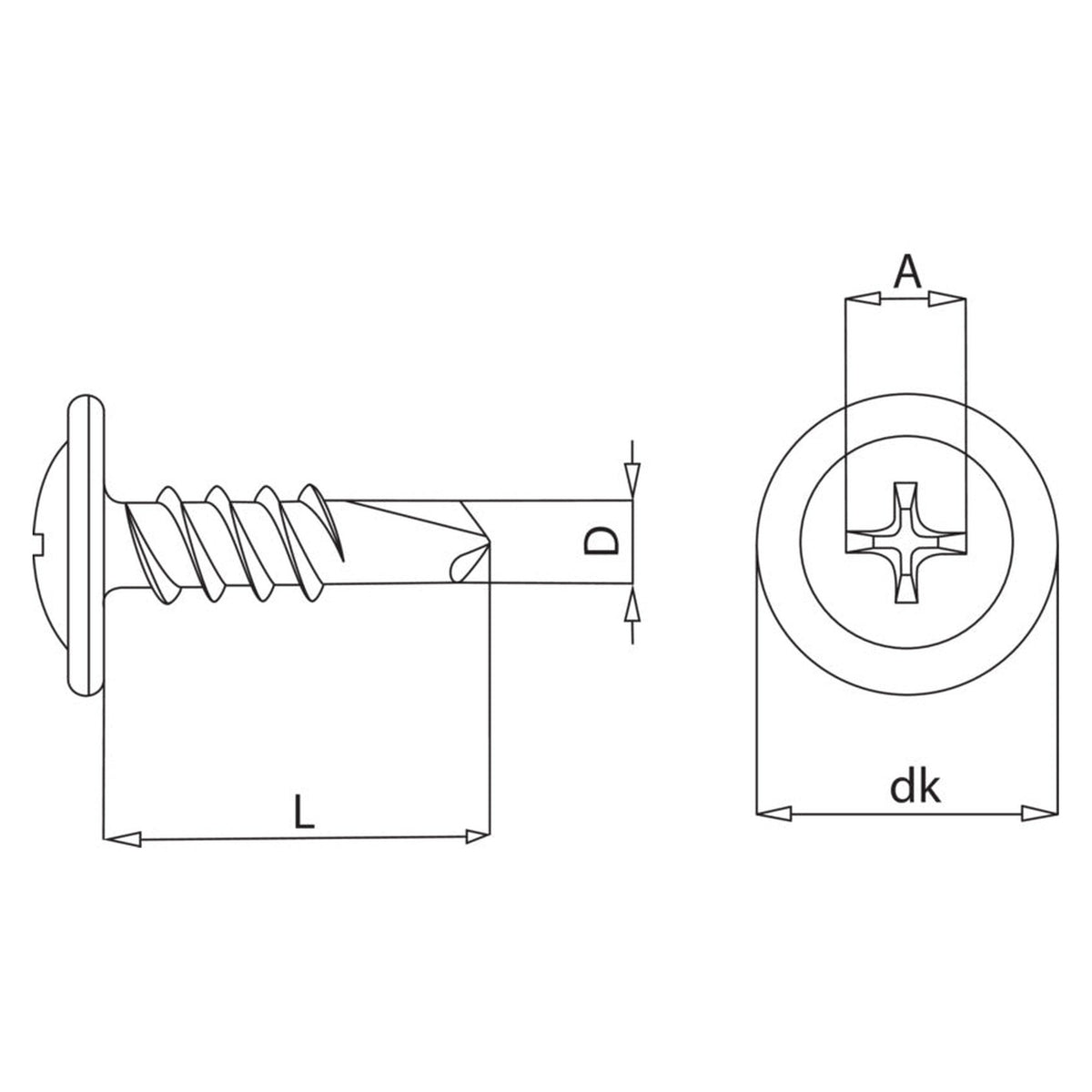

Wo ein C-Ständer in ein U-Profil greift, soll die Verbindung fest werden und trotzdem flach bleiben. Dafür sitzt auf dieser Schraube ein Scheibenkopf von 10,2 mm, also mehr als das Doppelte des Gewindedurchmessers. Er legt sich flächig auf das obere Profil, erzeugt beim Anziehen einen hohen Anpressdruck und zieht beide Bauteile zusammen; mit 2,5 mm Kopfhöhe trägt er dabei kaum auf.

Ohne Vorbohren ins Ständerwerk

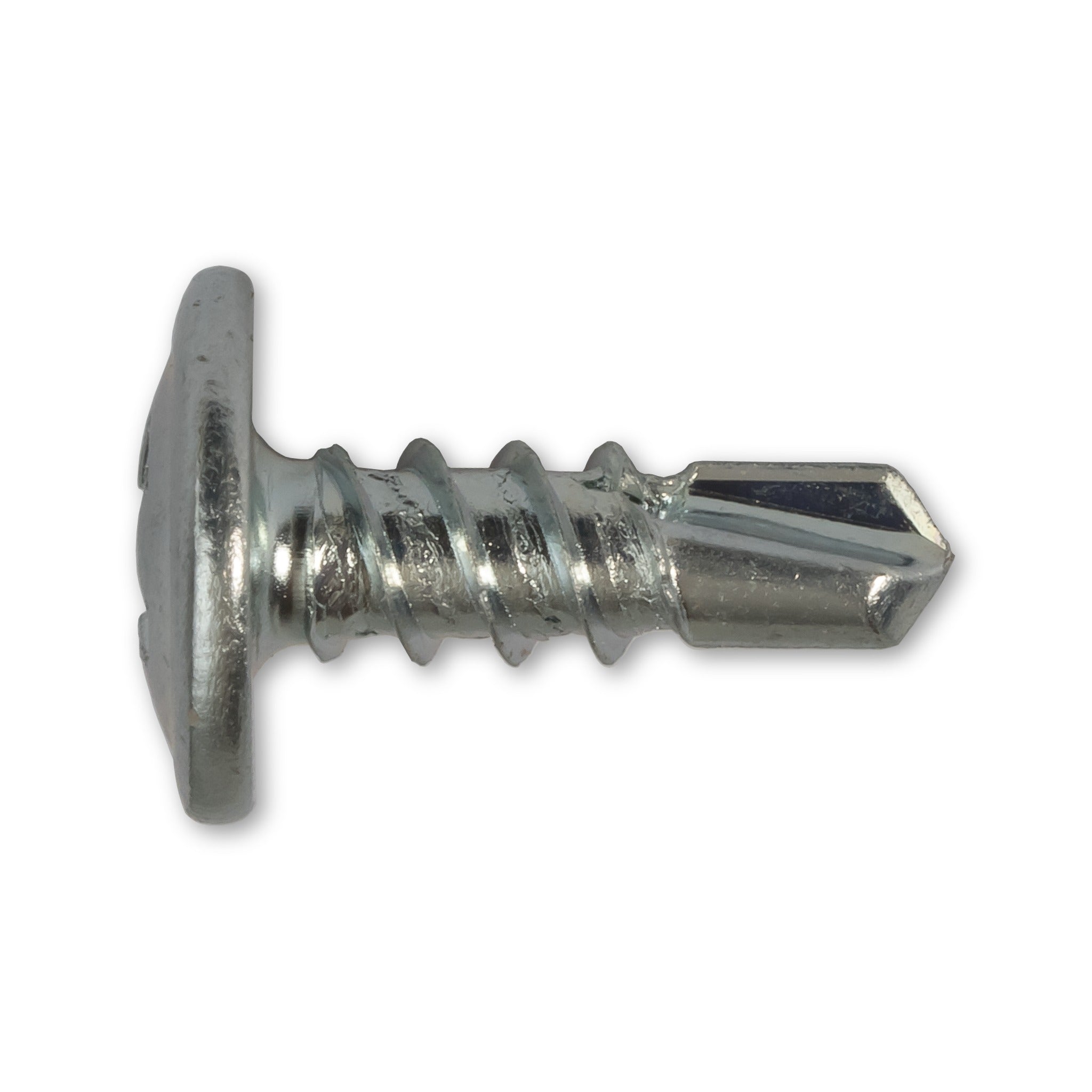

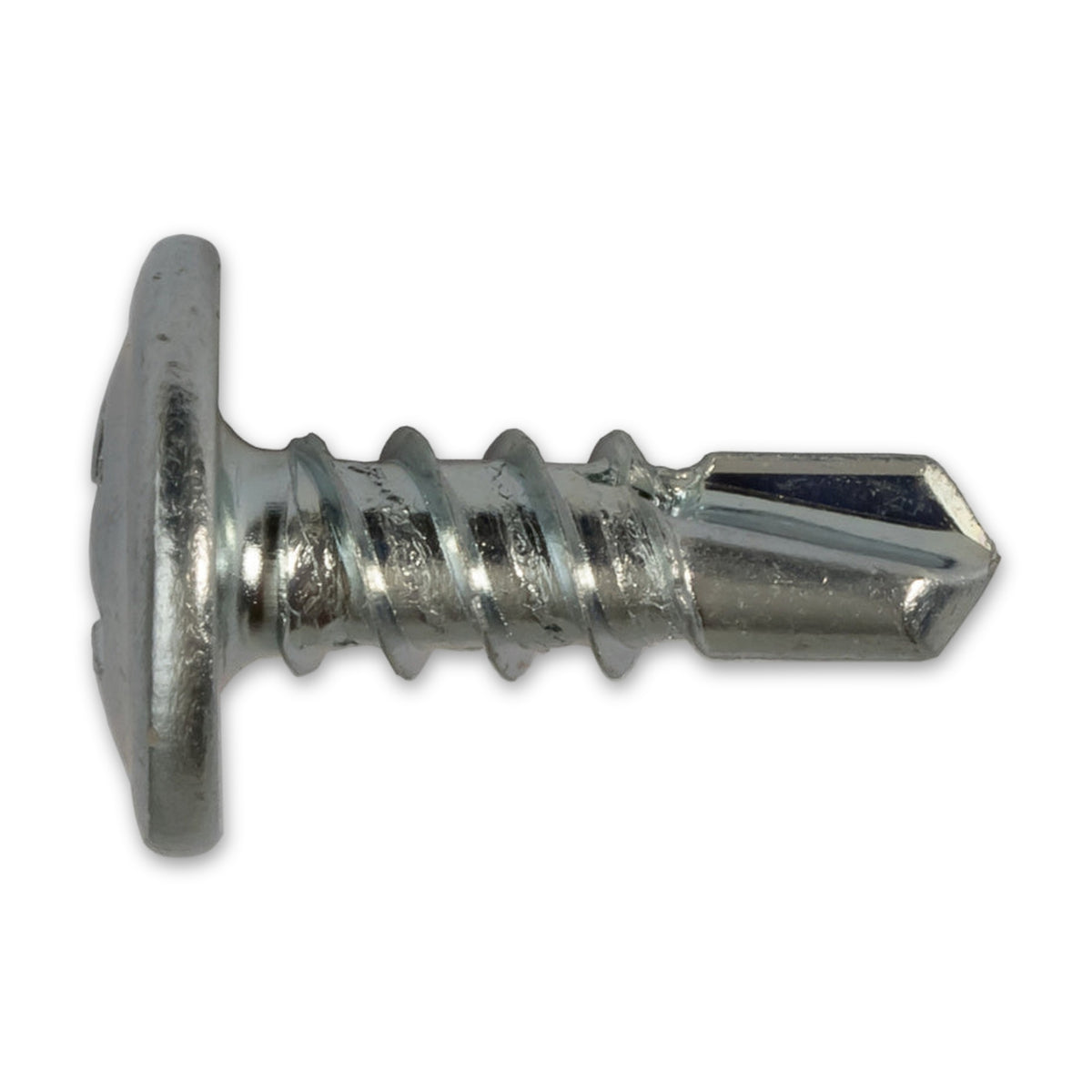

Die Spitze arbeitet sich selbst durch das Blech, ein vorbereitetes Loch entfällt. Als Rahmen genannt sind Unterkonstruktionen im Akustik- und Trockenbau, also U-Profile, C-Ständer und weitere Metallprofile mit einer Stärke bis 2 mm je Bauteil. Beim Eindrehen zählt Zurückhaltung: Zu hoher Druck oder zu große Geschwindigkeit lassen die Bohrspitze überhitzen, und dann bricht sie.

Spitze, Antrieb und Oberfläche

• Bohrspitze statt Nagelspitze: Die Spitzenform folgt der Blechdicke. Bis 0,7 mm ist die Nagelspitze vorgesehen, darüber die Bohrspitze; diese Ausführung deckt den oberen Bereich ab.

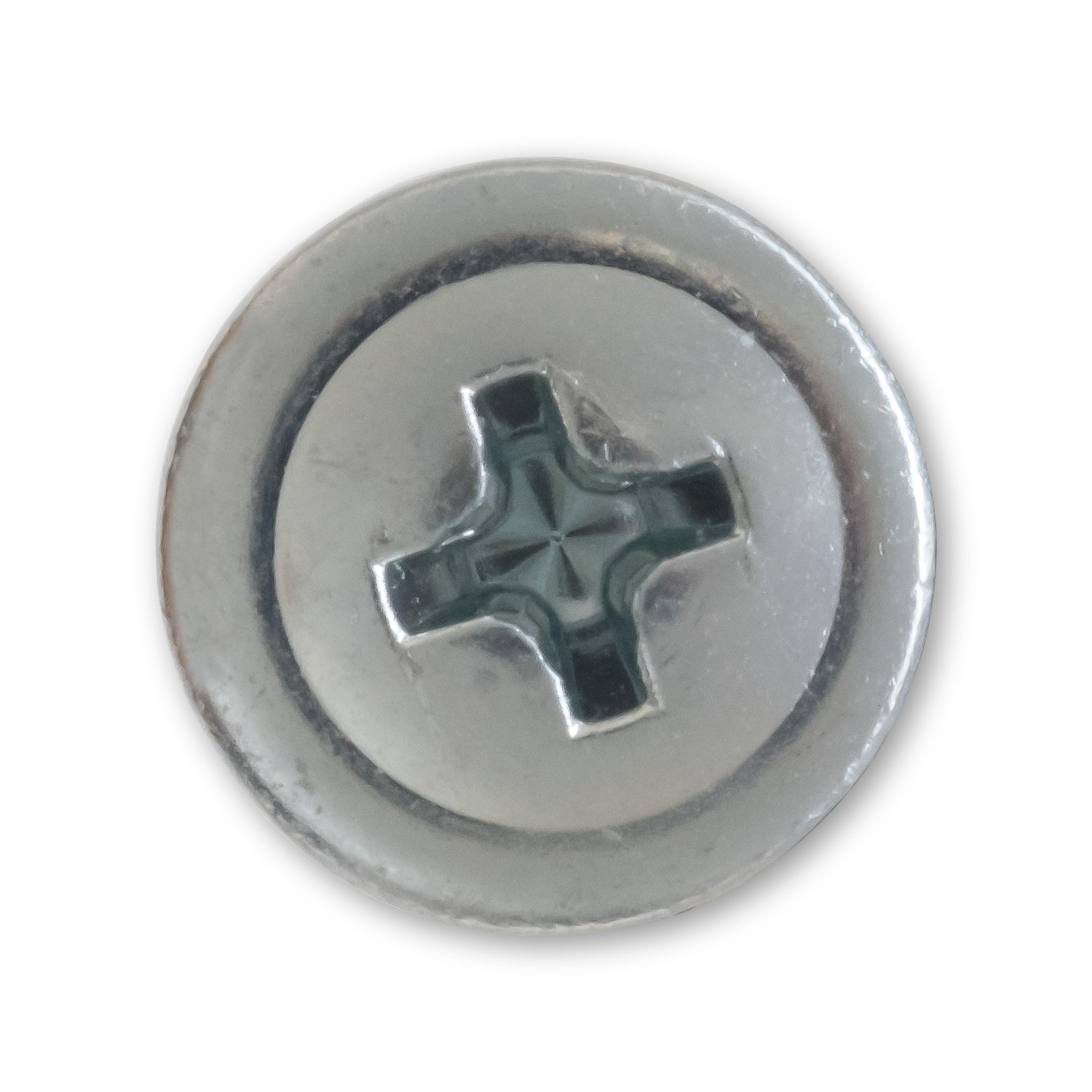

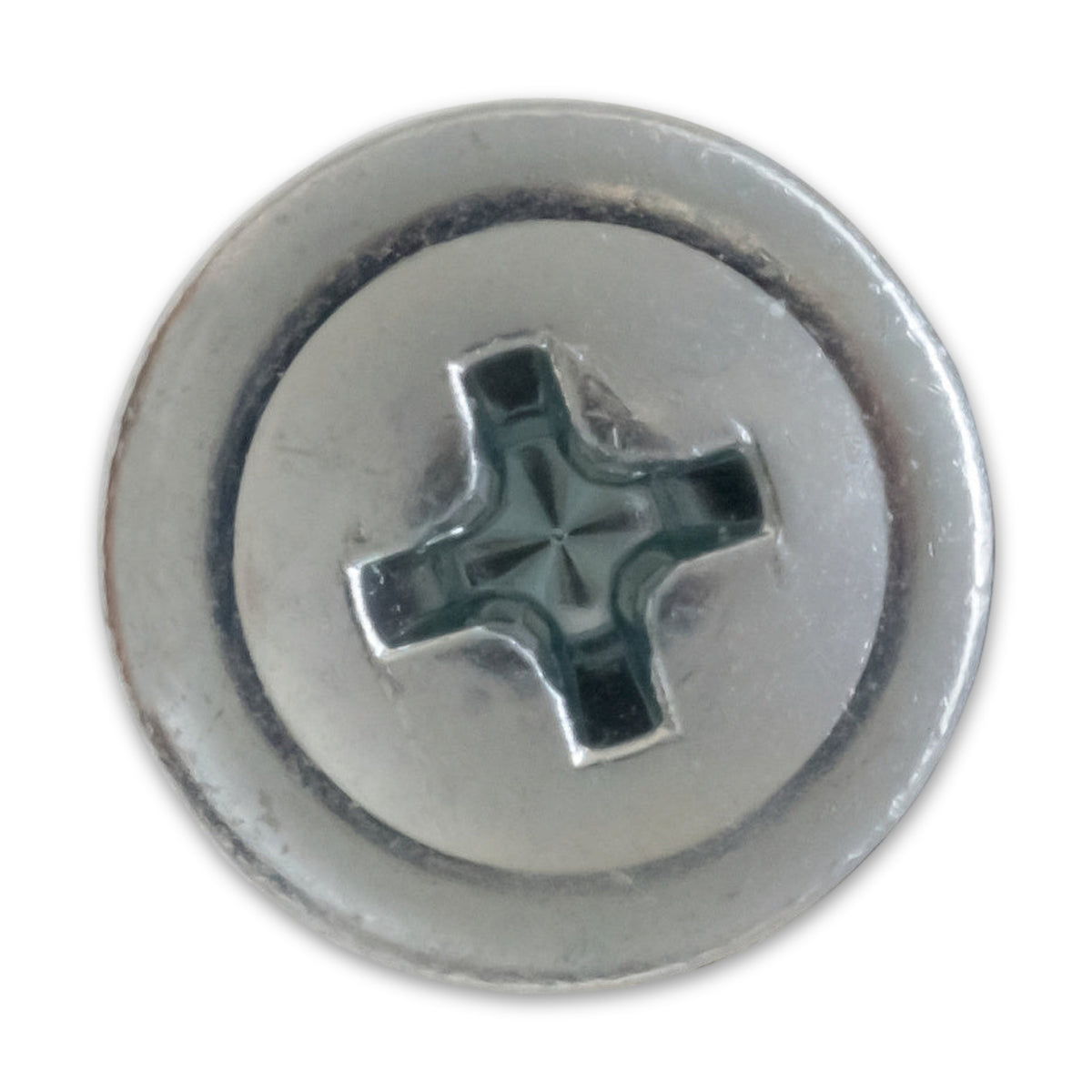

• Kreuzschlitz H2: Angegeben ist der Antrieb H in der Größe 2. Danach richtet sich das Bit, nicht nach dem Kopfdurchmesser, der mit 10,2 mm deutlich größer ausfällt.
• Korrosionsschutzdauer 24 Stunden: Die Angabe nennt eine Stundenzahl, kein Prüfverfahren. Für Feuchträume und den Einsatz im Freien wird auf andere Werkstoffe und Oberflächen verwiesen, etwa auf nichtrostende oder feuerverzinkte Verbindungsmittel.

Häufige Fragen

Ist das Bruchdrehmoment ein Anziehwert?

Nein. Die 4,2 Nm bezeichnen die Grenze, an der die Schraube bricht, nicht das Maß, mit dem sie angezogen werden soll. Ein zulässiges Anziehdrehmoment ist für diese Reihe nicht festgelegt und aus dem Bruchwert auch nicht abzuleiten.

Hält die Schraube auch die Gipsplatte auf dem Profil?

Für die Beplankung ist sie nicht vorgesehen. Deren Kopfform richtet sich nach dem Plattenwerkstoff, und bei herstellergebundenen Systemen legt häufig der Systemgeber das Befestigungsmittel selbst fest; ein abweichendes Mittel kann dann technisch nicht befriedigen oder formal nicht zulässig sein.

Was besagt die angegebene EN-Norm?

Gemeint ist die europäische Norm für mechanische Befestigungsmittel in Gipsplattensystemen; sie legt Begriffe, Anforderungen und Prüfverfahren fest. Die Zahlenwerte der wesentlichen Merkmale stehen in der Leistungserklärung des Herstellers, und aus der Nennung allein folgt für eine einzelne Ausführung keine bestätigte Eigenschaft.
