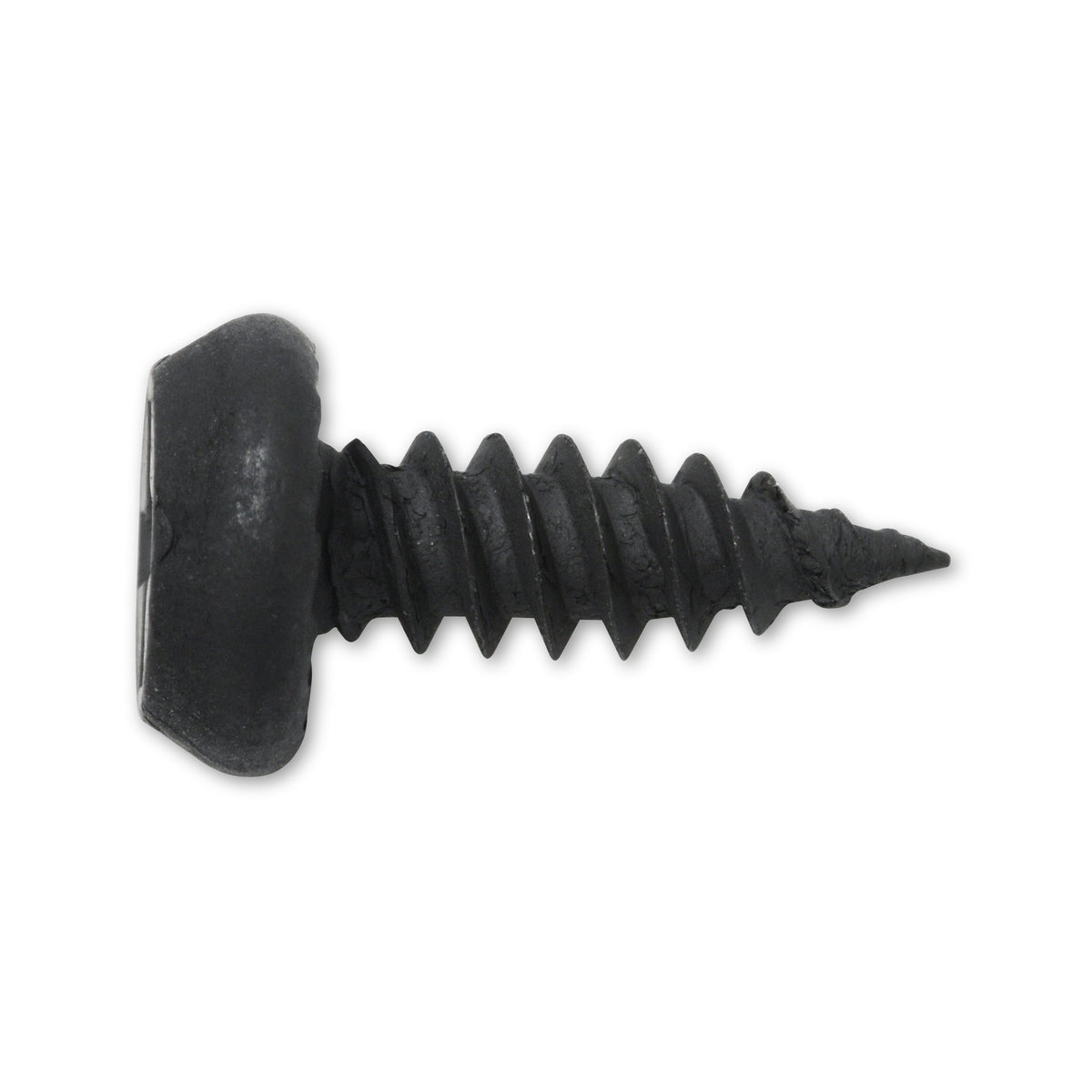

Profilverbindungsschraube mit Sperrverzahnung, phosphatiert, 3,9 mm

Dünne Profile, die beim Weiterbauen nicht wandern

Eine Metallunterkonstruktion besteht aus Blechprofilen, die oft nur wenige Zehntel Millimeter stark sind. Ein glatter Schraubenkopf liegt darauf bloß auf. Dieser Kopf dagegen trägt eine Sperrverzahnung: Beim Festdrehen stellt sie eine besonders feste Verbindung zum Untergrund her, und die übertragenen Kräfte vermindern die Gefahr, dass sich die Schraube wieder löst. Bei geringer Materialstärke fällt das besonders ins Gewicht.

Für die Unterkonstruktion, nicht für die Platte

Verbunden werden Metallprofile im Akustik- und Trockenbau, etwa U-Profile und C-Ständer, angegeben bis 1 mm Stärke je Bauteil. Dazu passt das doppelgängige Feingewinde: Dünnwandigem Blech ist im Trockenbau diese Gewindeform zugeordnet, eingängige Gewinde gehören ins Holz. Wird das Blech dicker, tritt an die Stelle der spitz zulaufenden Schraubenspitze eine Bohrspitze. Die Beplankung bekommt ihre eigenen Schrauben, deren Kopfform auf das jeweilige Plattenmaterial abgestimmt ist; in Systemen gibt häufig der Systemgeber vor, welche das sein muss.

Was die Angaben am Kopf bedeuten

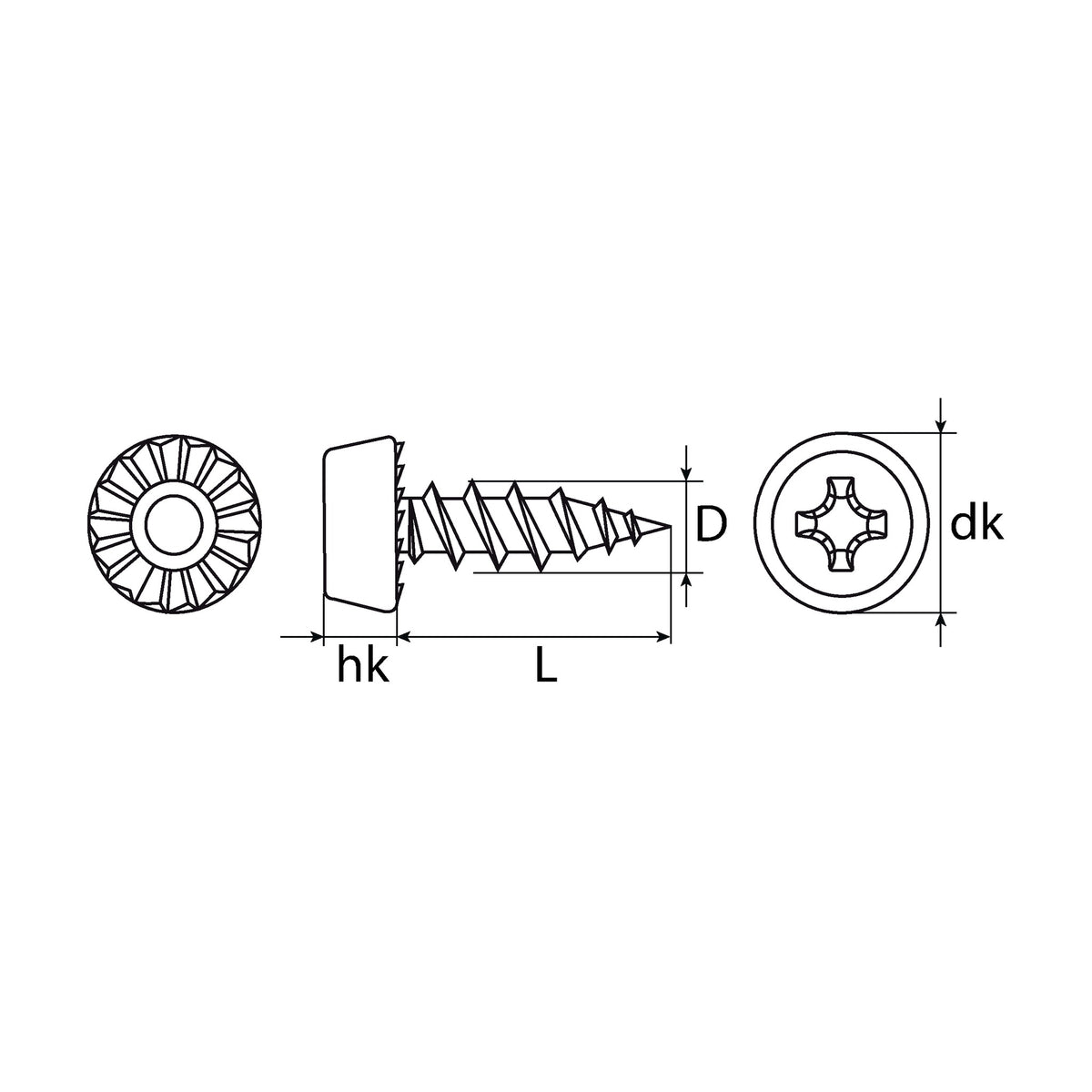

• 8 mm breit, 3 mm hoch: Der Kopf trägt breit auf und baut flach, sodass über der Profilverbindung wenig aufträgt.

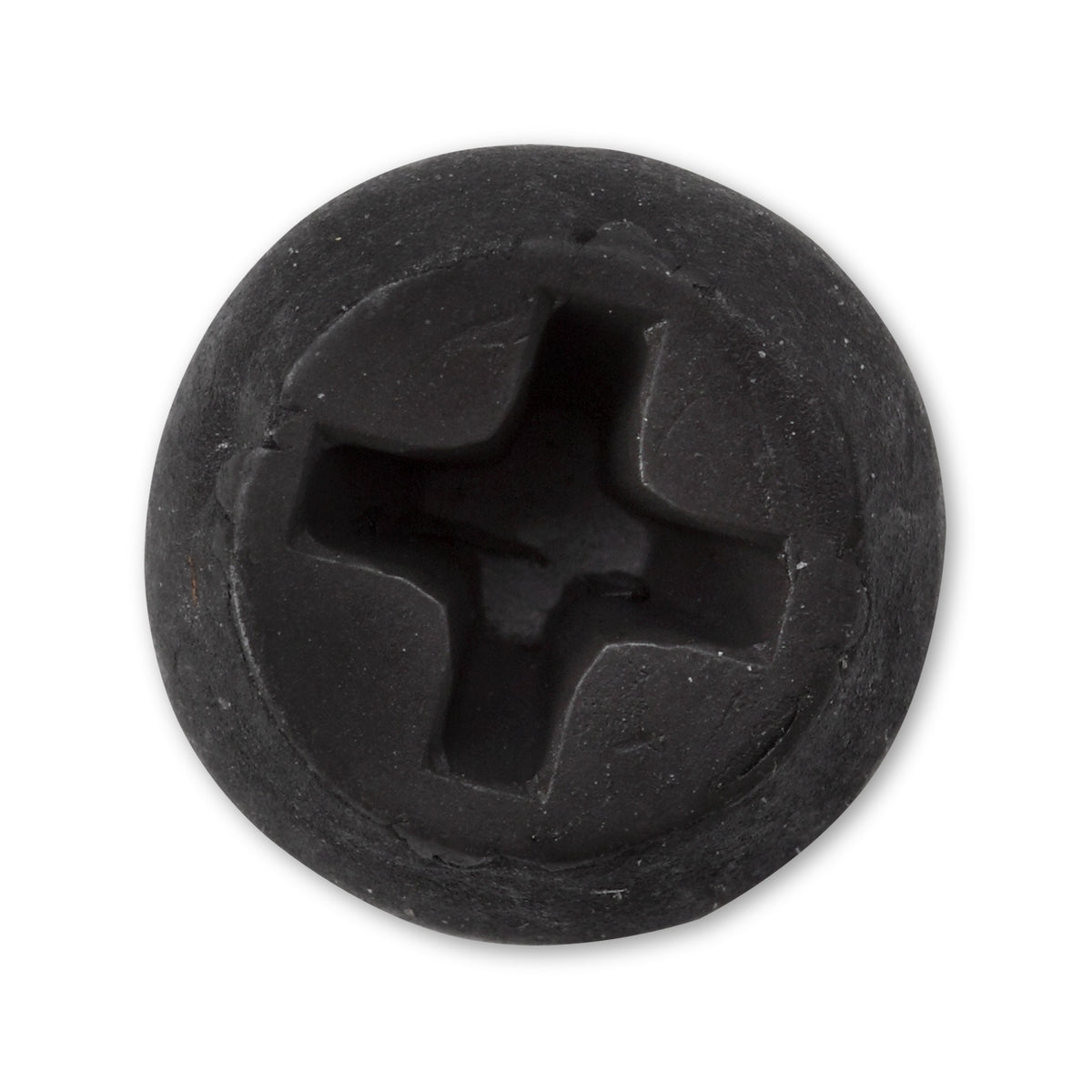

• Innenantrieb H2: Kreuzschlitz in dieser Größe; danach richtet sich das Bit im Schrauber.
• Bruchdrehmoment von 3,1 Nm: Der Wert bezeichnet die Grenze, an der die Schraube bricht. Eine Vorgabe, mit welchem Moment anzuziehen ist, folgt daraus nicht.

Häufige Fragen

Darf an dieser Verbindung eine Last hängen?

Die Schraube verbindet zwei Profile miteinander. Werte für Auszug, Scherkraft oder Tragfähigkeit gehören nicht zu dieser Warengruppe. Was an einer Unterkonstruktion hängen darf, regelt deren Verwendbarkeitsnachweis, und der führt auch das Befestigungsmittel mit Typ, Abmessung und Anordnung auf.

Was sagt der Normbezug zu Gipsplattensystemen aus?

Er ordnet die Bauart und den Weg ein, auf dem ihre Eigenschaften erklärt werden: Die Norm beschreibt die Befestigungsmittel, ihre wesentlichen Merkmale und die dafür erforderlichen Prüfungen, die Zahlenwerte des Herstellers stehen in einer Leistungserklärung. Dass eine einzelne Ausführung von einer solchen Erklärung erfasst wird, geht daraus nicht hervor.

Taugt sie für Feuchträume oder für draußen?

Für feuchte Räume und für das Freie sind geeignete Werkstoffe oder Oberflächen vorgesehen; genannt werden dafür nichtrostende Stähle und feuerverzinkte Verbindungsmittel. Ob eine phosphatierte Ausführung dem genügt, sagt diese Angabe nicht.
