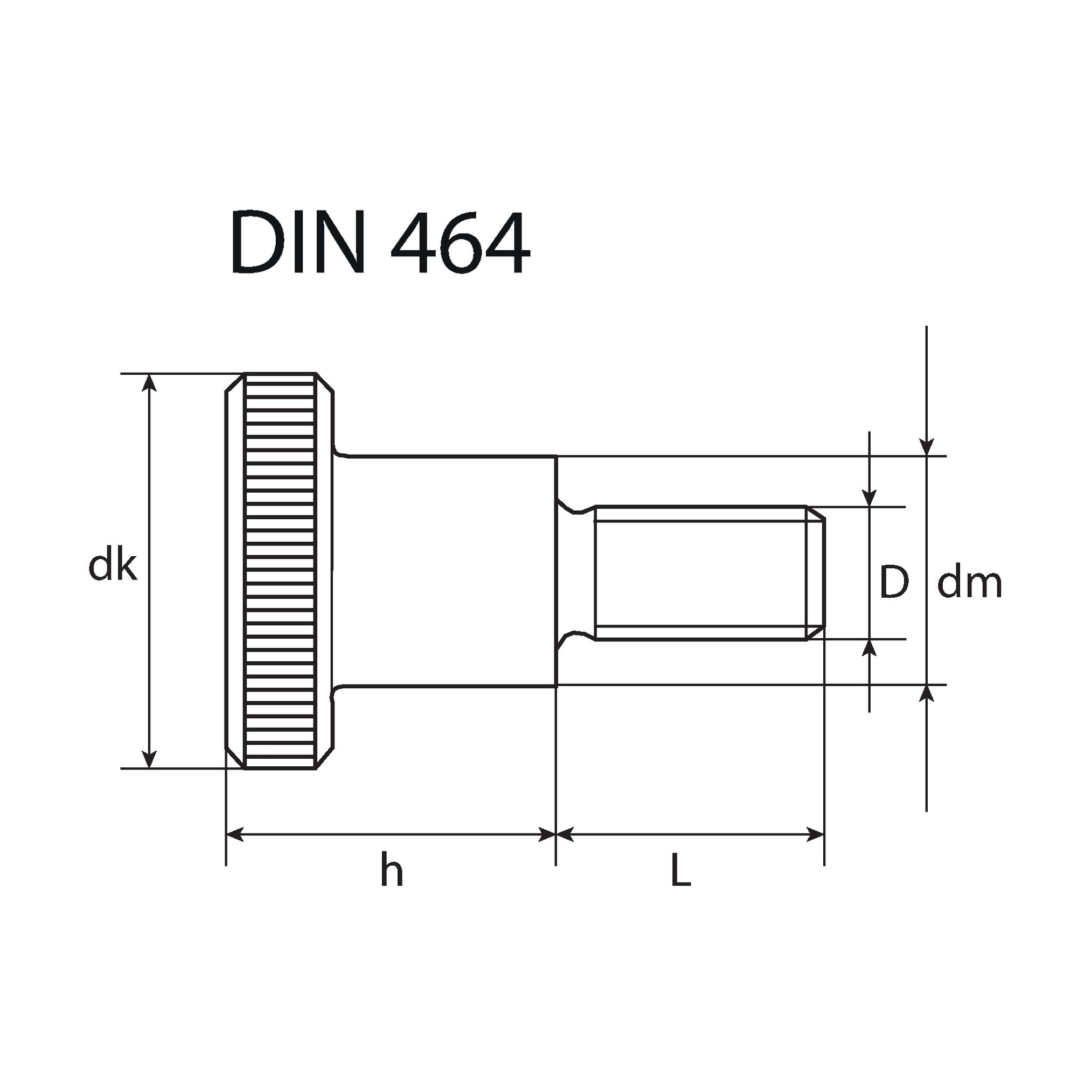

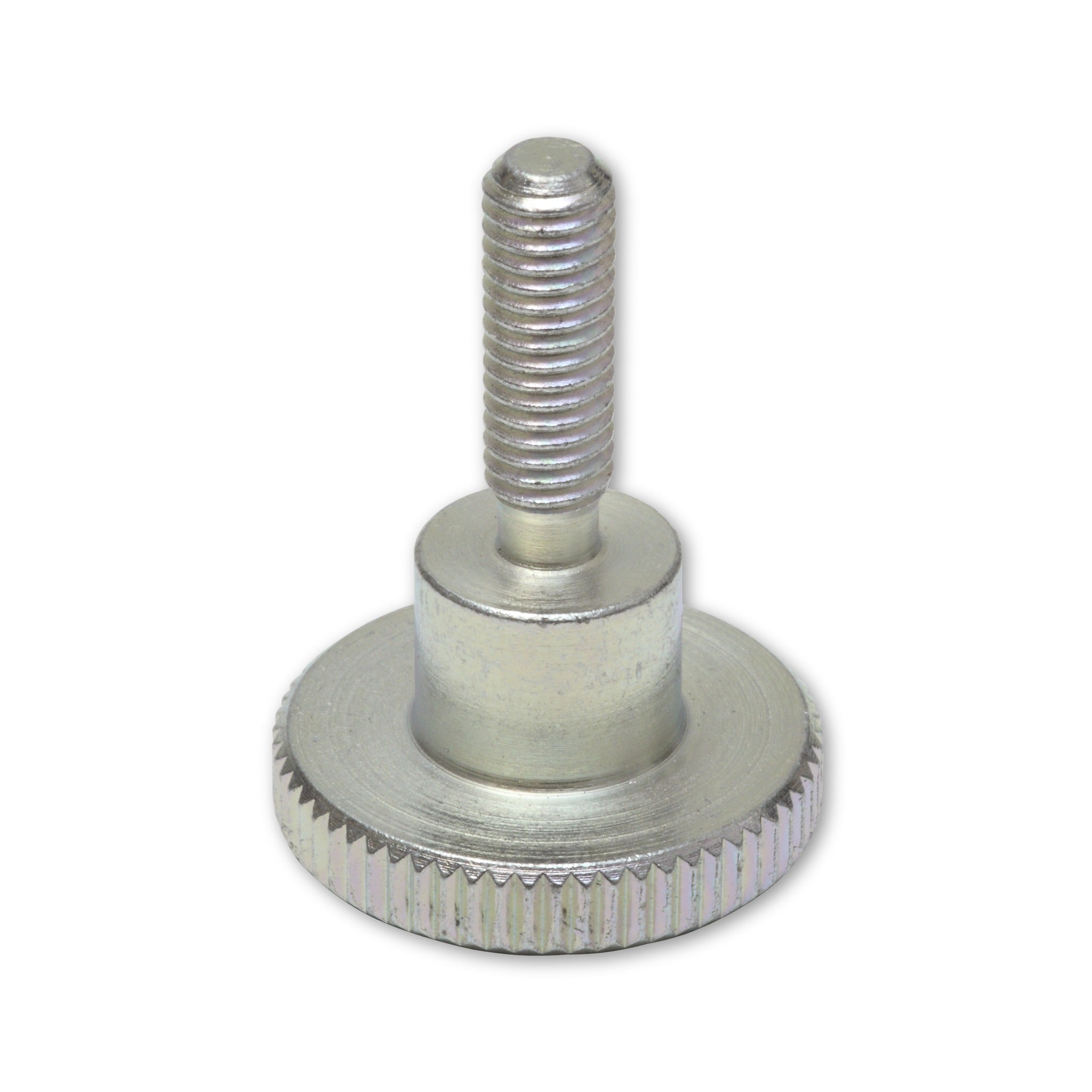

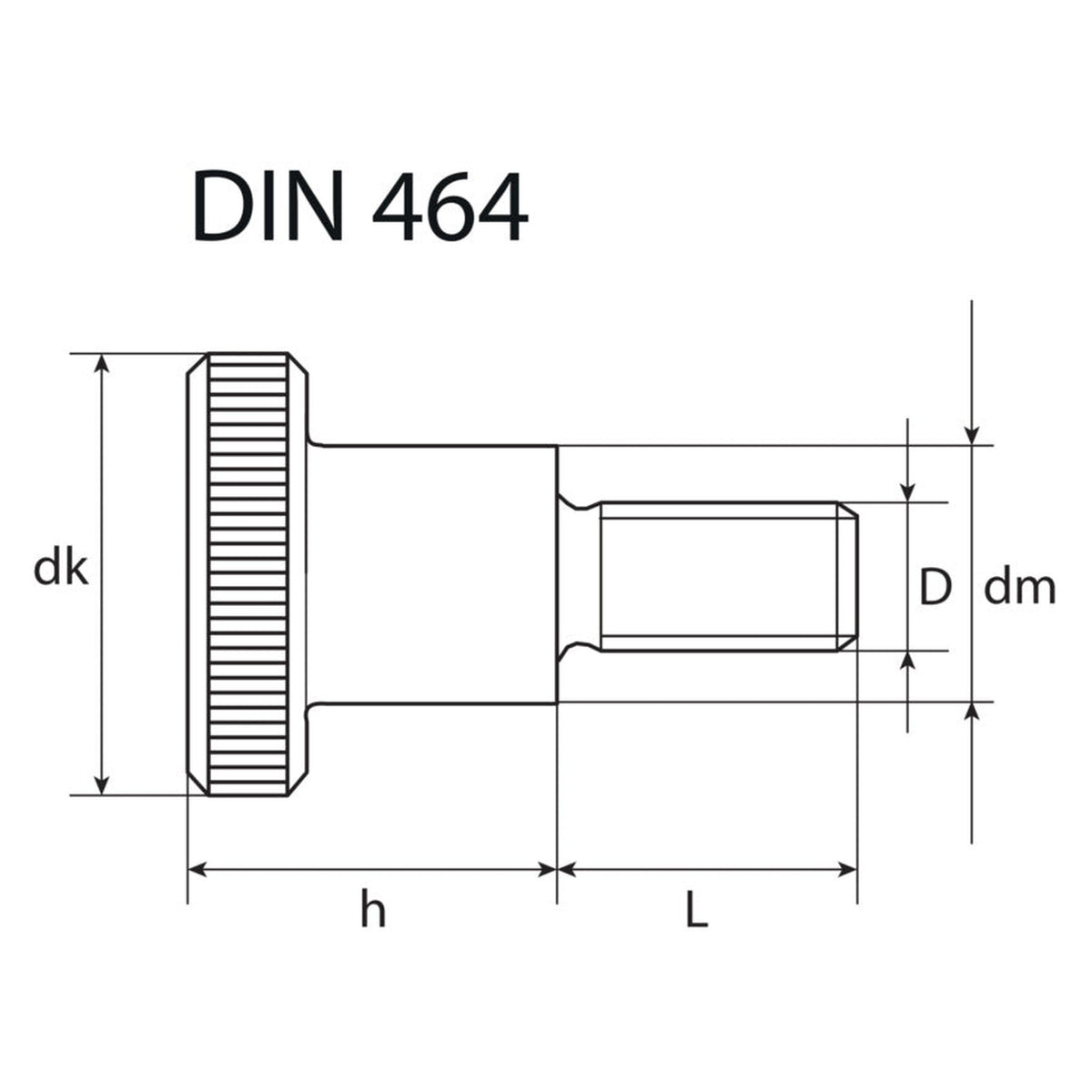

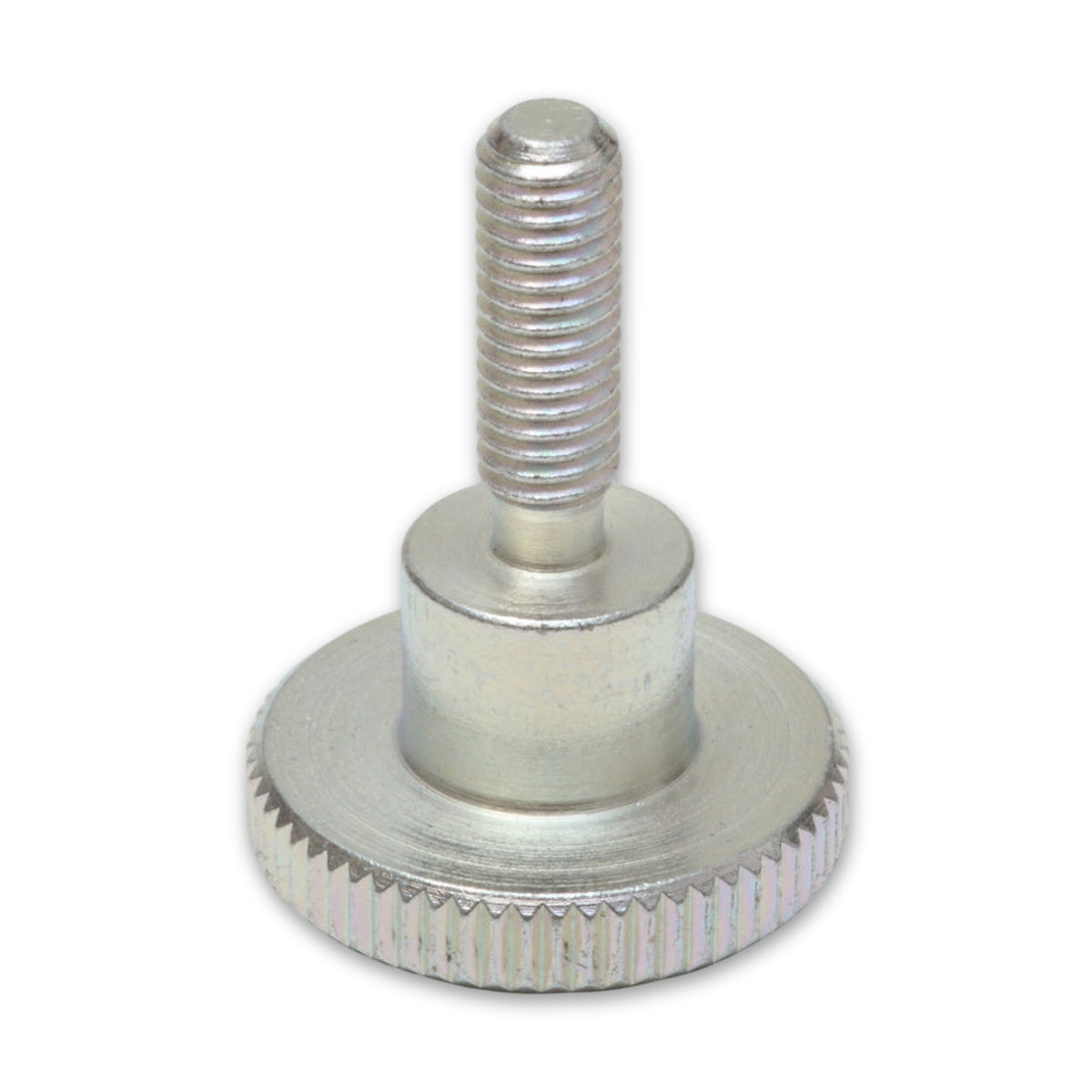

Rändelschraube, Stahl verzinkt, DIN 464

Die Rändelschraube DIN 464 aus verzinktem Stahl ist für Verbindungen gedacht, die regelmäßig angezogen und wieder gelöst werden. Ein flacher Scheibenkopf mit gerändeltem Rand wird mit Daumen und Zeigefinger gedreht, Werkzeug ist dafür nicht nötig. Die Reihe führt die Gewinde M4, M5 und M6.

Die Rändelung gibt den Fingern festen Halt

Am Kopfrand läuft ein feines Riffelmuster, an dem die Finger greifen. Der Kopf ist eine runde, flache Scheibe ohne abstehende Flügel; die Rändelung läuft rundum, die Finger finden an jeder Stelle Halt.

Das Distanzstück hält den Kopf auf Abstand

Zwischen Kopf und Gewinde sitzt ein zylindrischer Absatz, das Distanzstück. Er ist dicker als das Gewinde. Im Regelfall genügt eine Bohrung für das Gewinde; das Distanzstück liegt dann auf dem Bauteil auf und hält den Kopf auf Abstand. Soll der Absatz in das Bauteil eintauchen, braucht die Bohrung seinen Durchmesser.

Das Gegengewinde entscheidet über die Ausführung

Welche Schraube passt, richtet sich nach dem Gegengewinde im Bauteil, M4, M5 oder M6.

Wo Rändelschrauben üblich sind

Eingesetzt werden sie dort, wo häufig geöffnet und geschlossen wird: an Gehäusen und Abdeckungen im Maschinen-, Geräte- und Metallbau, in der Werkzeugtechnik, an Prüfeinrichtungen, im Modellbau, an Stativen und PC-Gehäusen.

Häufige Fragen

Welche Bohrung braucht ein Bauteil, durch das die Schraube geführt wird?

Im Regelfall genügt eine Bohrung für das Gewinde; das Distanzstück liegt dann auf dem Bauteil auf. Soll der Absatz eintauchen, braucht die Bohrung seinen Durchmesser: 8 mm bei M4, 10 mm bei M5 und 12 mm bei M6.

Wie fest lässt sich die Schraube von Hand anziehen?

So fest, wie die Finger es schaffen; ein Anzugsmoment oder eine Klemmkraft ist nicht angegeben, und gegen selbsttätiges Lösen bringt die Bauart keine Sicherung mit. Wo eine Verbindung definiert festsitzen muss oder ein Lösen Personen gefährden könnte, passt eine Schraube mit Werkzeugangriff besser.

Eignet sich die Schraube für Feuchträume oder das Freie?

Eher für trockene Innenbereiche; für Feuchträume und das Freie werden geeignete Werkstoffe oder Oberflächen empfohlen, etwa nichtrostender Stahl oder Feuerverzinkung. Für die Verzinkung dieser Schraube ist keine Schutzdauer angegeben.

Gehören Mutter oder Scheibe zum Lieferumfang?

Nein, geliefert werden Schrauben. Das Gegengewinde im Bauteil oder eine passende Mutter mit metrischem Gewinde M4, M5 oder M6 wird gesondert gebraucht.
