Rahmendübel mit Schraube PZ Senkkopf, Nylon und Stahl verzinkt

Hülse und Schraube kommen als ein Stück an die Wand

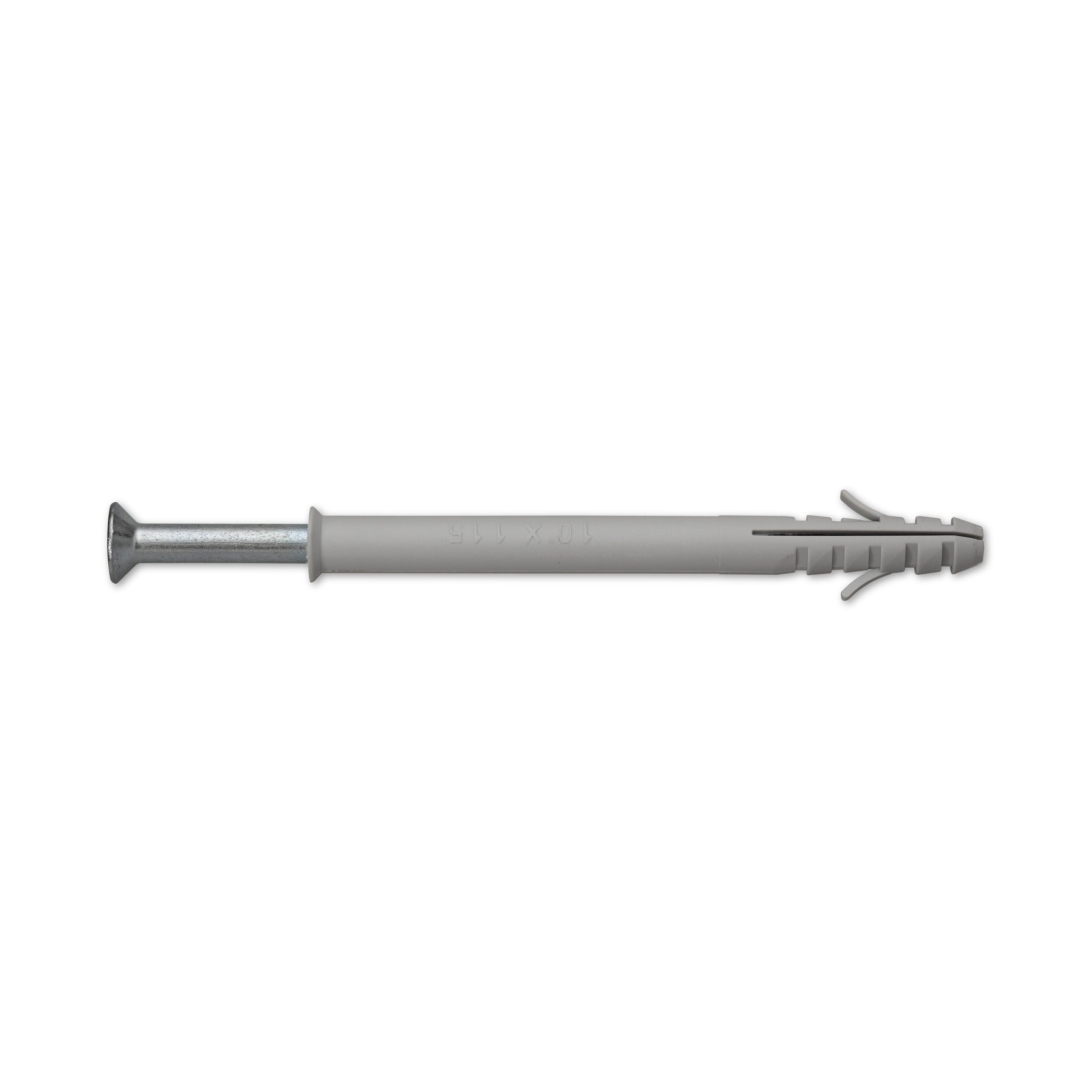

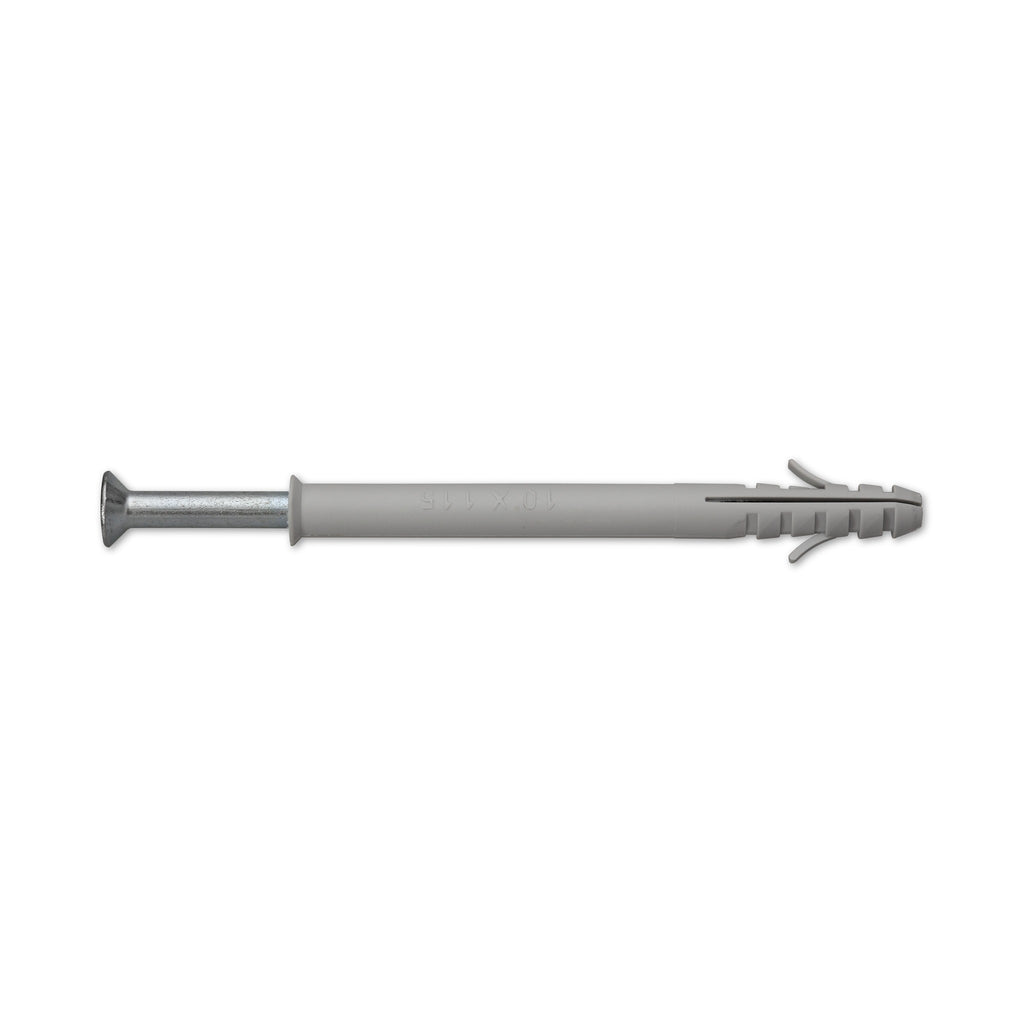

Ein Kunststoffdübel setzt sich aus einer Hülse und einem Spreizelement zusammen; er kommt in ein vorgebohrtes Loch, und der Halt entsteht daraus, dass die Hülse im Bohrloch gespreizt wird. In dieser Reihe sind Nylonhülse und Senkkopfschraube bereits zusammengefügt. Die Paarung von Hülse und Schraube ist damit entschieden, bevor der erste Bohrer angesetzt wird, und beim Setzen bleibt nur ein Teil zu greifen.

Der Rahmen sitzt nicht an der Wand, sondern vor ihr

Wird ein Fenster unmittelbar durch den Blendrahmen hindurch verschraubt, bleibt ringsum eine Fuge stehen, weil sich das Element sonst gar nicht einsetzen ließe; als Regelfall wird dafür ein Spaltmaß von 15 mm angeführt. Die Befestigung überbrückt also einen Abstand. Wirkt danach eine Querlast, etwa aus Wind oder aus einem weit geöffneten Flügel, liegt an dieser Stelle die Situation einer Abstandsmontage vor. Genannt sind für diese Reihe neben Tür- und Fensterrahmen auch Küchenschränke, Blenden, Latten und Holzleisten.

Was vor dem Bohren feststeht

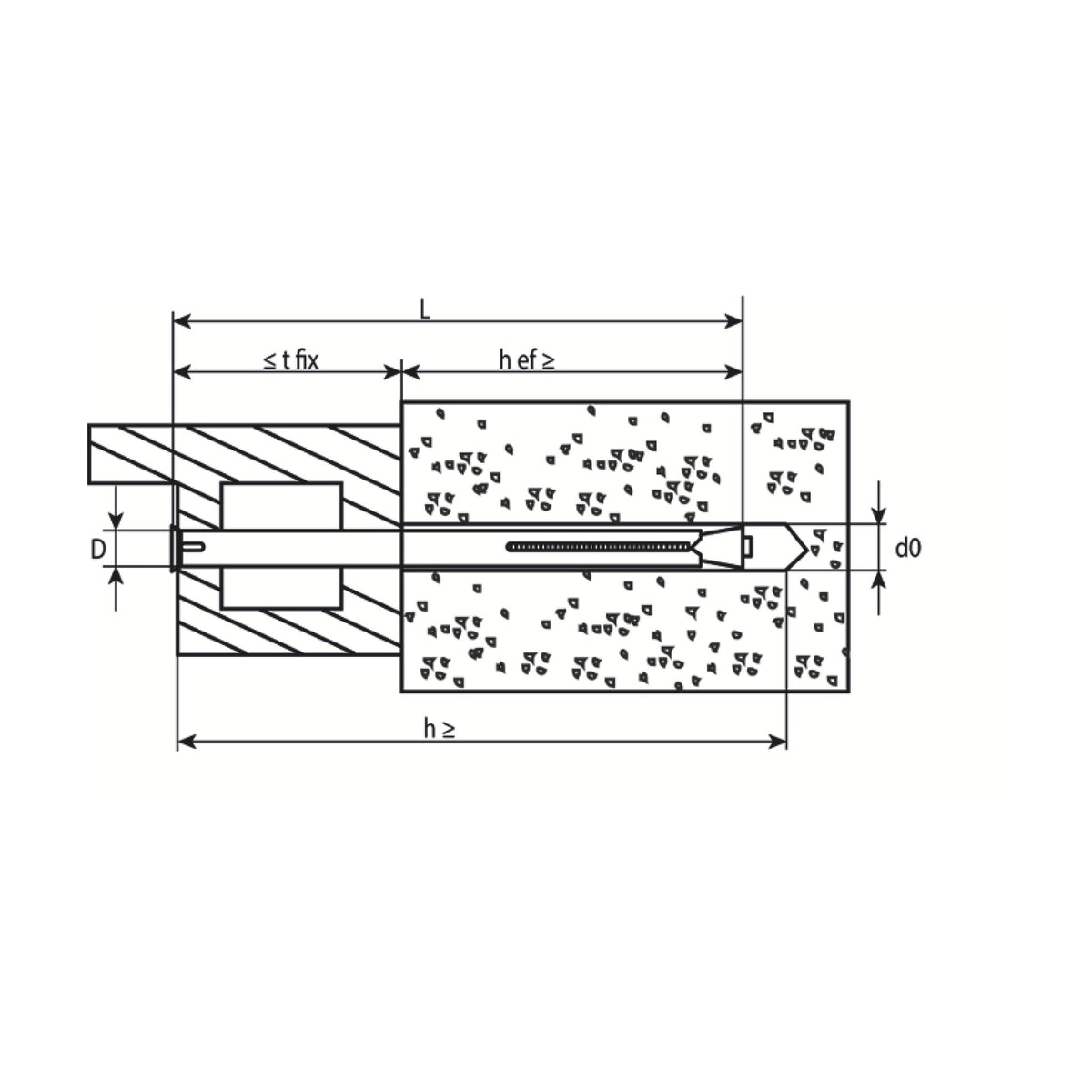

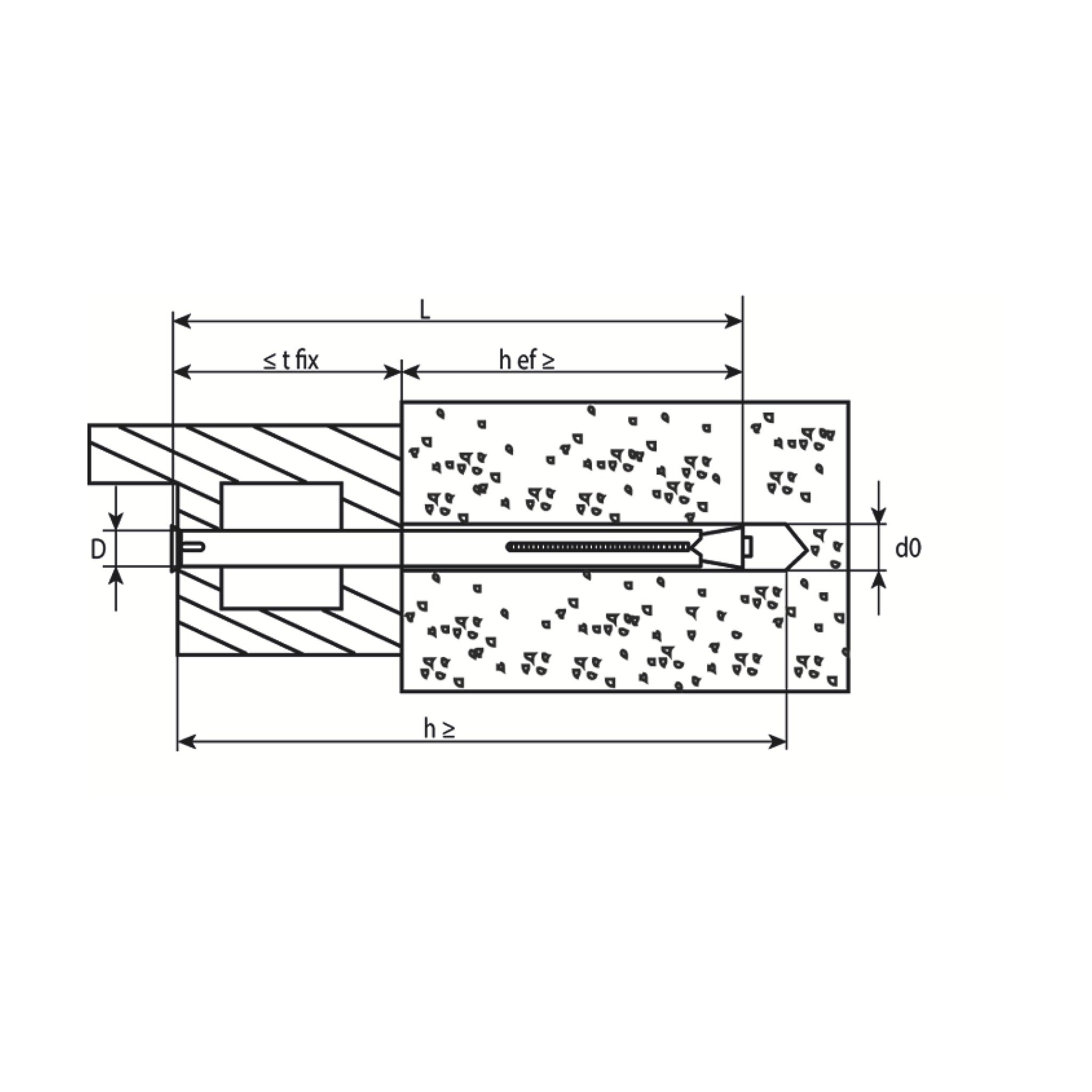

• Bohrloch und Dübellänge: Der Bohrlochdurchmesser entspricht dem Nenndurchmesser der Ausführung, und die angegebene Bohrlochtiefe liegt in jeder Größe 10 mm über der Dübellänge.
• Verankerungsgrund: Aufgeführt sind ungerissener Beton, Hohlkammerbeton, Vollziegel, Kalksandlochstein und Natursteinmauerwerk. Steht an der Einbaustelle ein anderer Baustoff an, gilt die Aufzählung dafür nicht.
• Lage im Stein: Wandbaustoff und die Randabstände des Dübelherstellers gehören zur Auswahl. Bei Lochsteinen wirkt sich zusätzlich aus, wie weit vom Rand und in welcher Steinkammer der Dübel zu sitzen kommt.

Häufige Fragen

Wo endet der Einsatzbereich dieser Reihe?

Bei allem, was als sicherheitsrelevante Befestigung gilt: Dort sind Dübel mit Europäisch Technischer Bewertung verlangt. Absturzsichernde Verglasungen und absturzsichernde Fensterelemente, einbruchhemmende Elemente mit Prüfnachweis, Brandschutztüren und der Fenstereinbau im Hochhausbereich zählen zu den Sonderfällen mit eigenen Anforderungen. Kunststoffdübel sind bauaufsichtlich als Mittel zur Befestigung nichttragender Konstruktionen eingeordnet.

Reicht die verzinkte Oberfläche an der Einbaustelle?

Fenster und Außentüren werden in der Regel in der Laibung befestigt, also im Zwischenbereich von Außen- und Innenklima. Verzinkte Stähle kommen dort unter vier Voraussetzungen in Betracht: Die Befestigung sitzt im Funktionsbereich der Anschlussfuge, es liegt keine hohe chemische Belastung vor, es besteht keine nennenswerte Tauwasserbelastung, und raumseitig wie außenseitig ist abgedichtet. Bei stärkerer chemischer Belastung und bei Befestigungen im Außenbereich sind nichtrostende oder hoch korrosionsbeständige Stähle verlangt.
