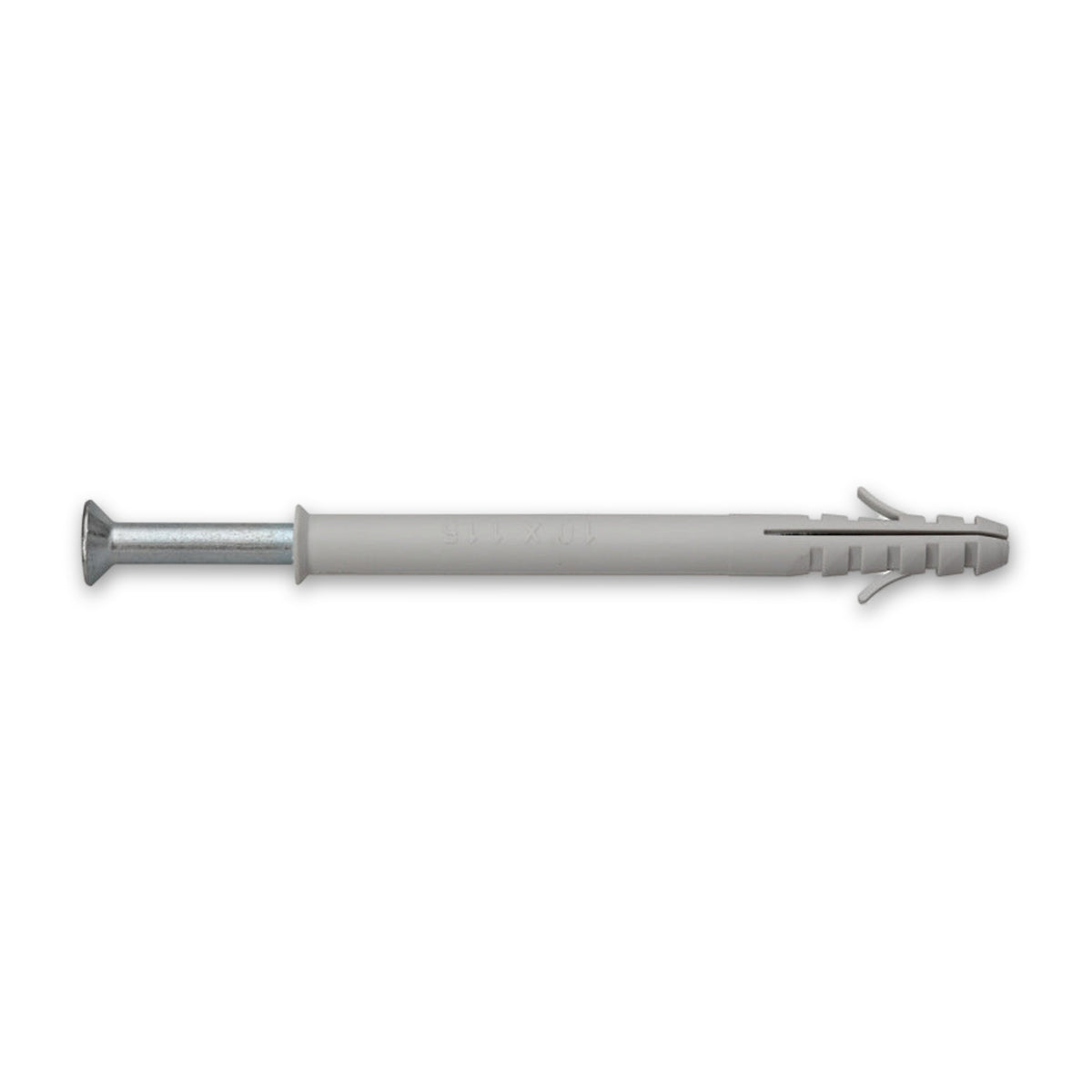

Rahmendübel mit Schraube für Fensterrahmen, Nylon und Stahl verzinkt

Der Rahmendübel mit vormontierter Senkkopfschraube befestigt Tür- und Fensterrahmen, Küchenschränke, Blenden, Latten und Holzleisten in Beton und Mauerwerk. Gesetzt wird er in Durchsteckmontage. Über die Auswahl entscheiden der Durchmesser (8 oder 10 mm), die Länge und der Untergrund an der Einbaustelle.

Hülse und Schraube kommen als ein Teil an die Wand

Ein Kunststoffdübel besteht aus einer Hülse und einem Spreizelement. Er sitzt im vorgebohrten Loch und hält, weil die Hülse dort gespreizt wird. Bei dieser Ausführung sind Hülse und Schraube vormontiert: Die Paarung steht fest, bevor der Bohrer angesetzt wird, und beim Setzen bleibt nur ein Teil zu greifen.

Durchsteckmontage: durch den Rahmen setzen, dann festziehen

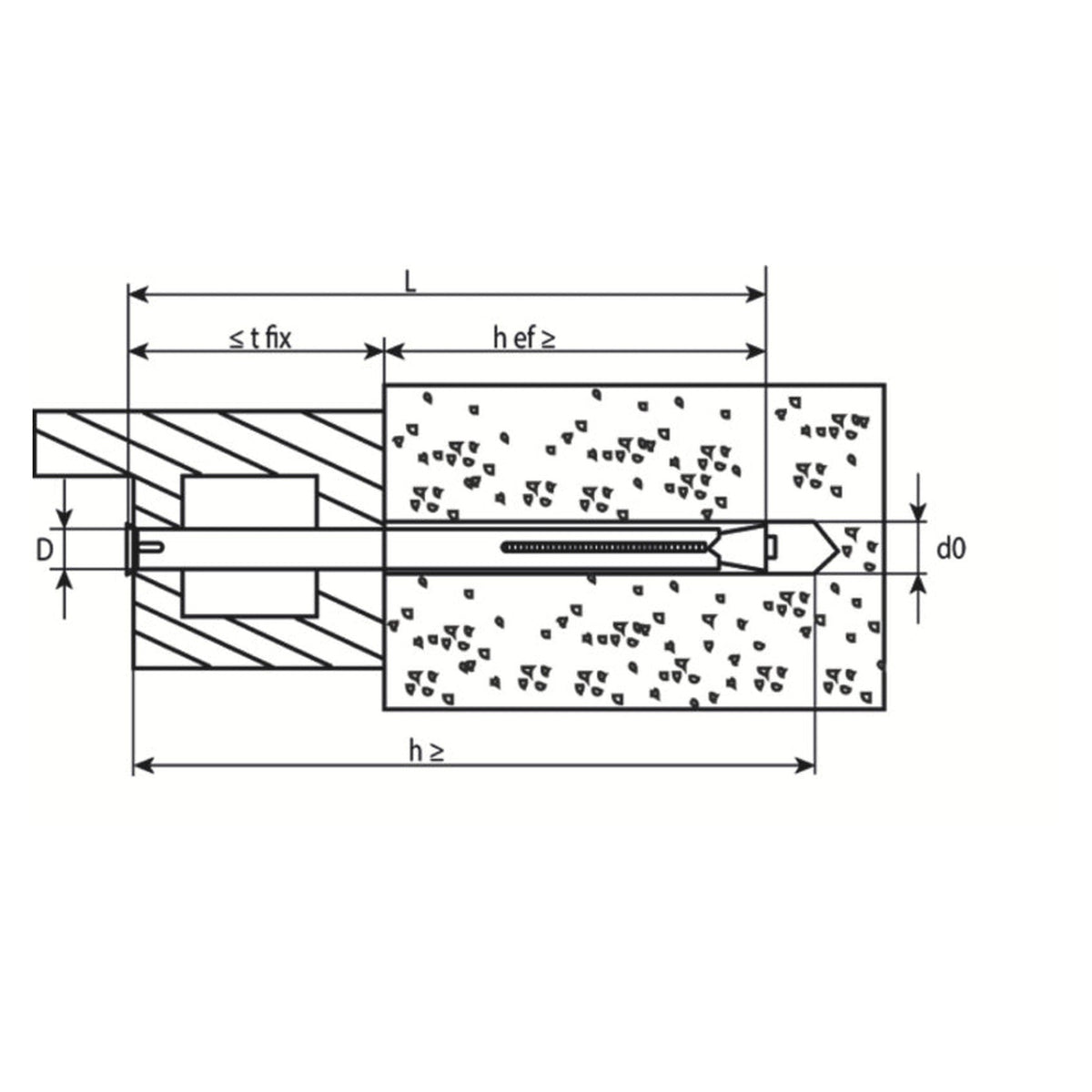

Bei der Durchsteckmontage wird der Dübel durch das Anbauteil hindurch in das Bohrloch gesetzt. Die Reihenfolge:

• Durch das Anbauteil in den Untergrund bohren
• Bohrmehl aus dem Loch entfernen
• Dübel bündig einschlagen
• Schraube eindrehen

Ein Fensterrahmen sitzt nicht unmittelbar an der Wand: Ringsum bleibt eine Fuge, damit sich das Element einsetzen lässt, als Regelfall gelten 15 mm Spaltmaß. Der Rahmendübel überbrückt diesen Abstand. Die Länge richtet sich deshalb nach der Dicke des Rahmens, nach der Fuge und nach der Tiefe, die im Stein gebraucht wird.

Der Untergrund entscheidet, ob der Dübel passt

Aufgeführt sind ungerissener Beton, Hohlkammerbeton, Vollziegel, Kalksandlochstein und Natursteinmauerwerk. Für andere Baustoffe gilt die Aufzählung nicht. Rand- und Achsabstände richten sich nach dem Wandbaustoff; bei Lochsteinen kommt es zusätzlich auf die Steinkammer an.

Wo der Rahmendübel üblicherweise gesetzt wird

Fensterbauer, Tischler und Schreiner befestigen damit Fenster- und Türrahmen, Küchenmonteure Schränke, Zimmerer und Ausbaubetriebe Latten, Holzleisten und Blenden.

Häufige Fragen

Ist der Dübel für tragende oder sicherheitsrelevante Befestigungen gedacht?

Nein, für absturzsichernde Verglasungen und Fensterelemente, für tragende Konstruktionen und andere sicherheitsrelevante Befestigungen ist er nicht vorgesehen. Kunststoffdübel gelten als Mittel für nichttragende Konstruktionen. Für sicherheitsrelevante Aufgaben gibt es Dübel, die dafür ausgewiesen sind.

Welcher Bohrer und wie tief muss das Bohrloch sein?

Der Bohrdurchmesser entspricht dem Nenndurchmesser, also 8 mm oder 10 mm. Die Bohrlochtiefe ist in jeder Größe um 10 mm größer als die Dübellänge, bei 115 mm Dübellänge also 125 mm.

Reicht die verzinkte Oberfläche an der Einbaustelle?

Im Außenbereich nicht: Dort nennt die Fachliteratur zur Fenstermontage nichtrostende oder hoch korrosionsbeständige Stähle als erforderlich. In der Fensterlaibung kommt verzinkter Stahl nach derselben Quelle nur unter vier Voraussetzungen in Betracht: Die Befestigung sitzt im Funktionsbereich der Anschlussfuge, es gibt weder hohe chemische Belastung noch nennenswertes Tauwasser, und die Fuge ist beidseitig abgedichtet.
