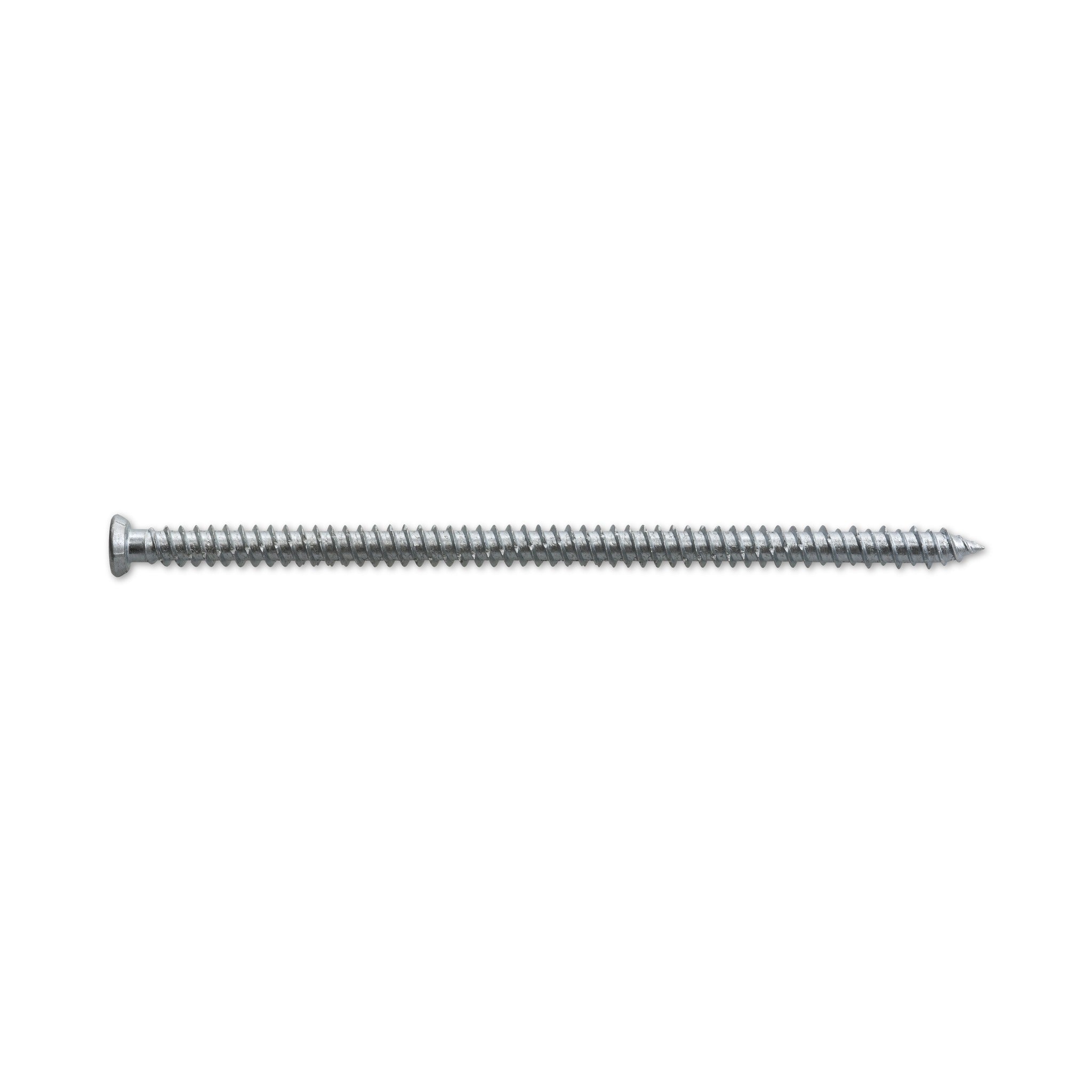

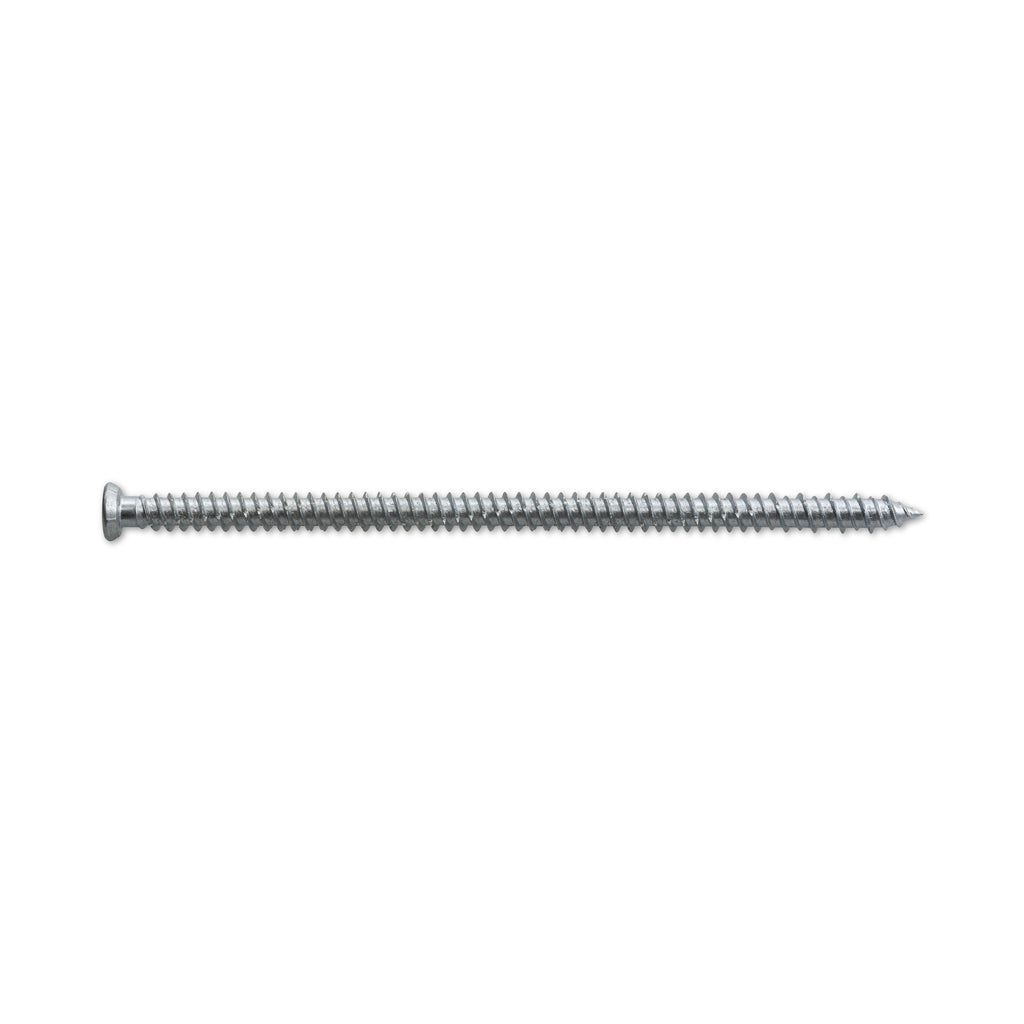

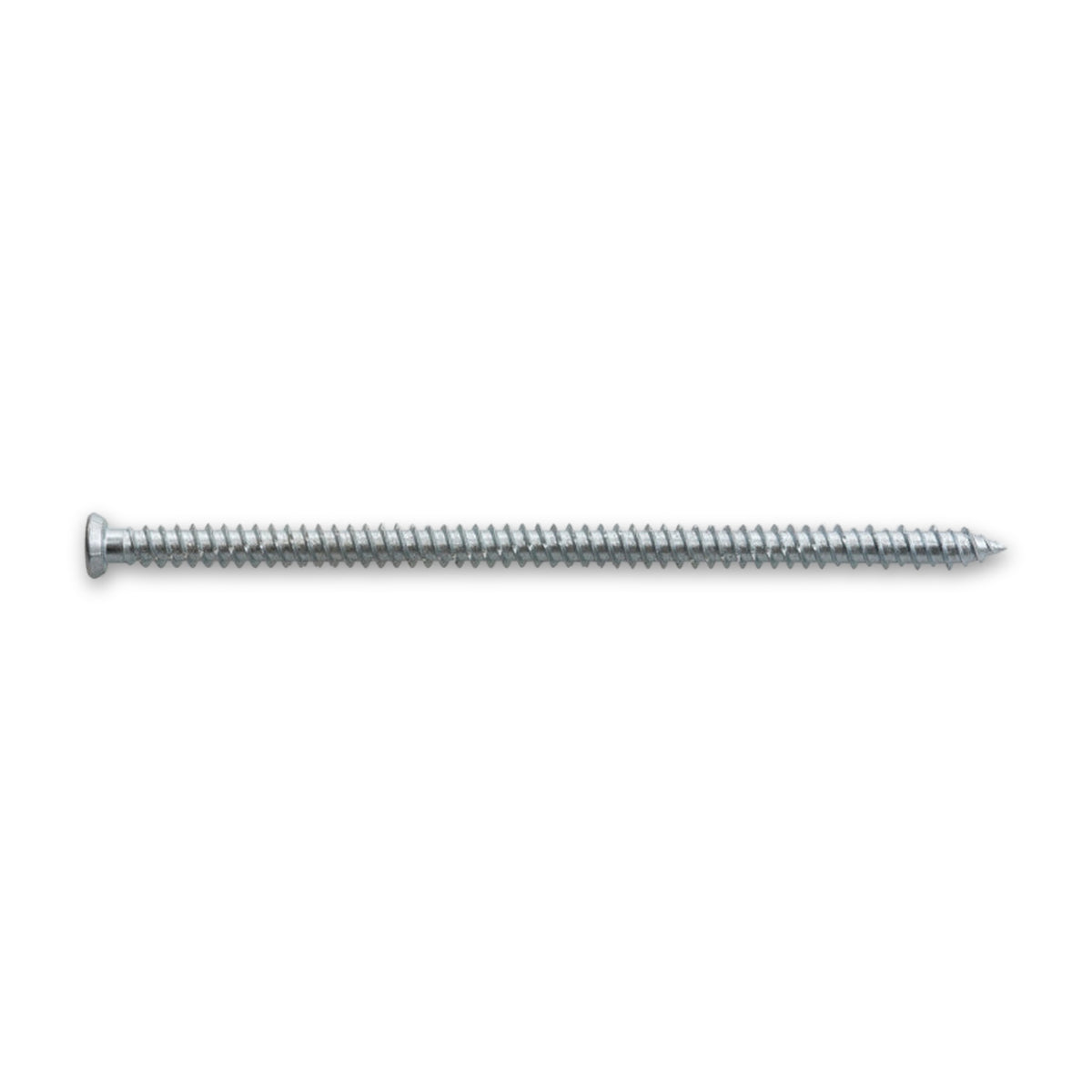

Rahmenschraube TX Flachkopf, Stahl verzinkt, 7,5 mm

Der Rahmen bleibt stehen, wo er ausgerichtet wurde

Ein Fenster- oder Türrahmen wird in der Leibung ausgerichtet, bevor er verschraubt wird; zwischen Rahmen und Baustoff bleibt eine Fuge. Das selbstschneidende Vollgewinde dieser Bauart zieht sich formschlüssig in den Baustoff ein, ohne das Montageteil an ihn heranzuziehen. Der Abstand, der beim Ausrichten entstanden ist, geht beim Anziehen also nicht verloren.

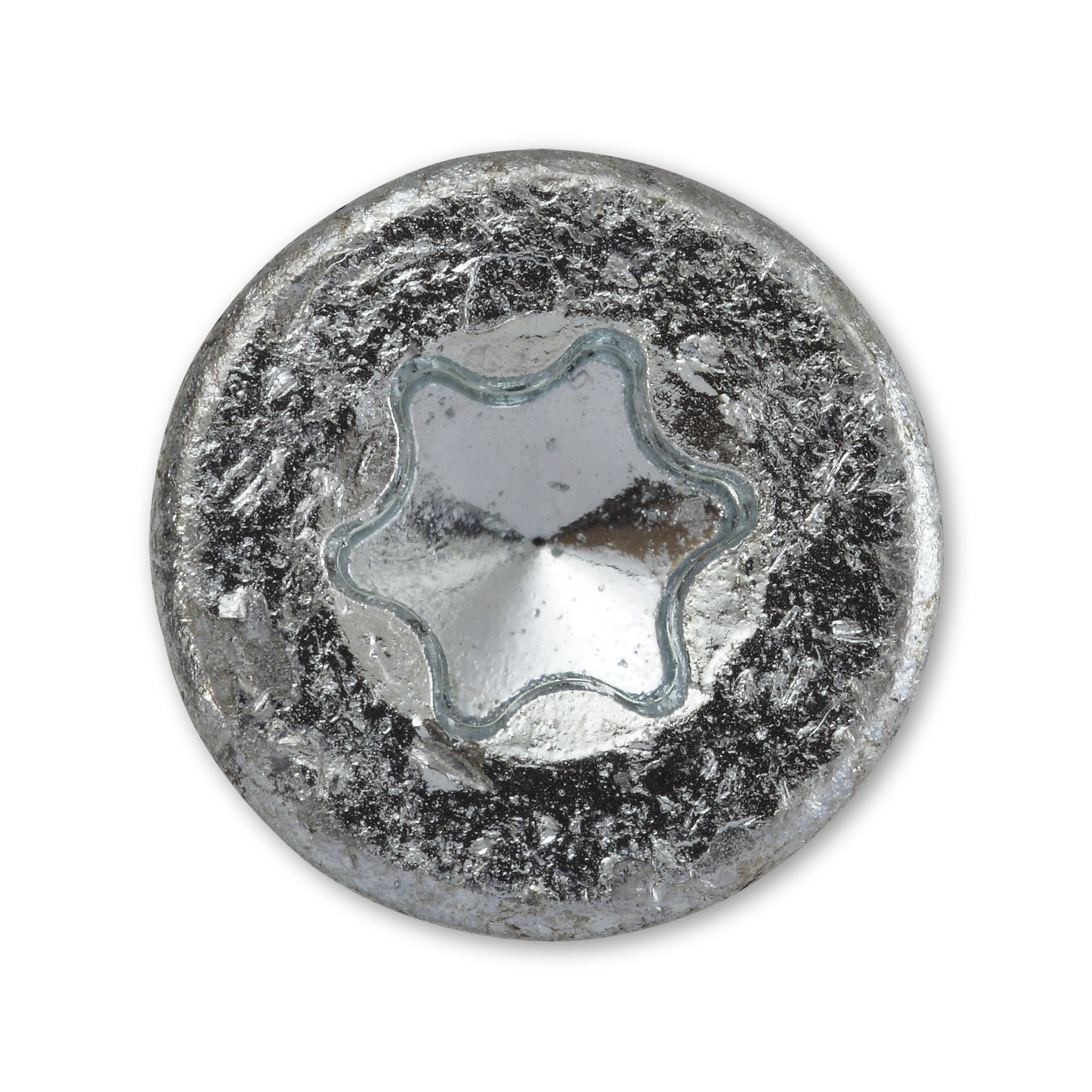

Gedreht wird mit einem TX30 am flach aufliegenden Kopf

Als Antrieb ist ein Innensechsrund der Größe 30 geführt, über alle Längen hinweg derselbe: Beim Wechsel auf eine andere Länge bleibt das Bit im Halter. Der Kopf liegt mit 11,2 mm Durchmesser breit auf dem Profil auf und baut dabei 3 mm hoch. Diese Kopfform gehört zu Profilen aus Aluminium und Kunststoff; für das versenkte Montieren in Holzprofilen wird dagegen die Ausführung mit Zylinderkopf empfohlen. Beim Anziehen darf die Schraube nicht durchziehen und der Rahmen sich nicht verziehen, was bei Profilen ohne Stahlarmierung besonders wiegt.

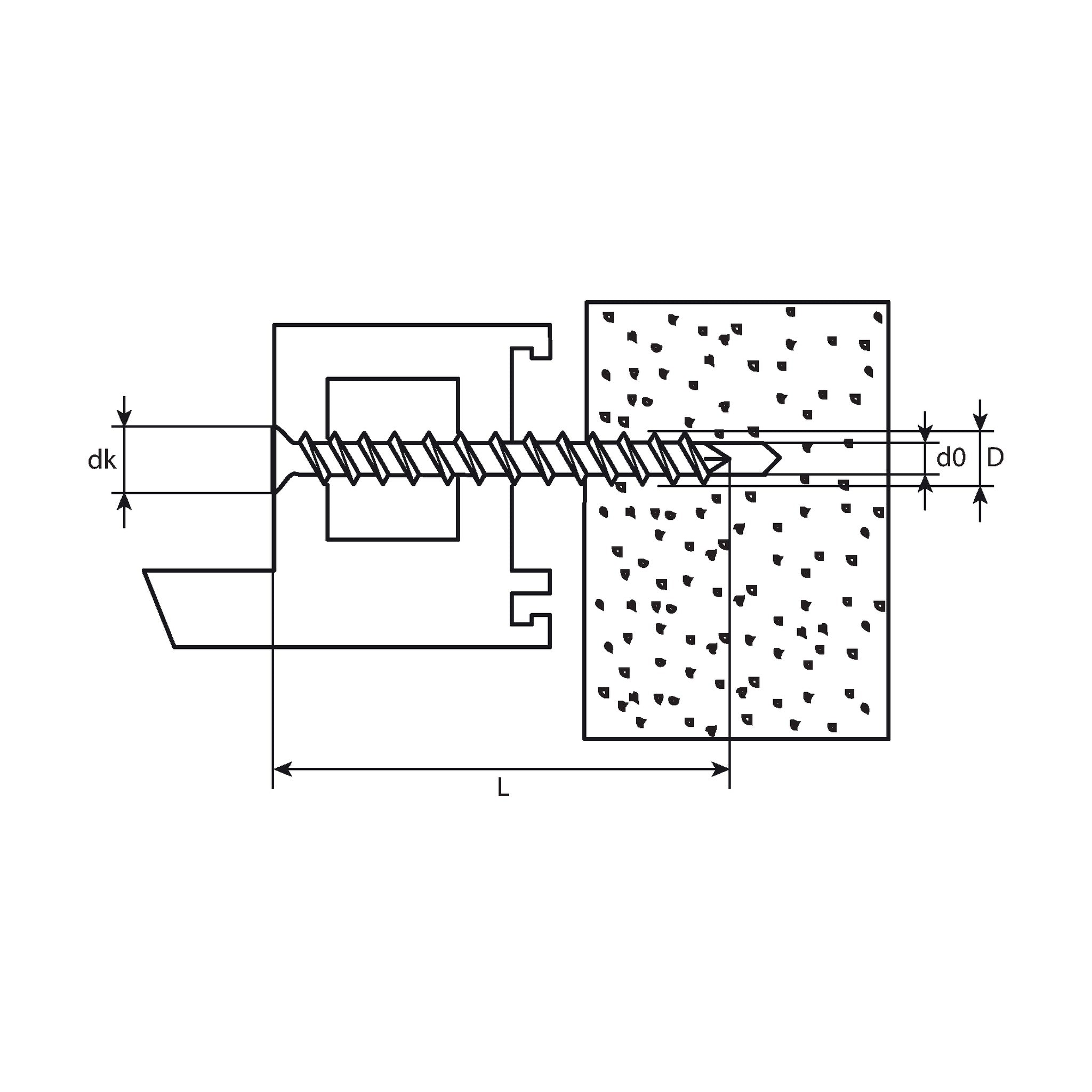

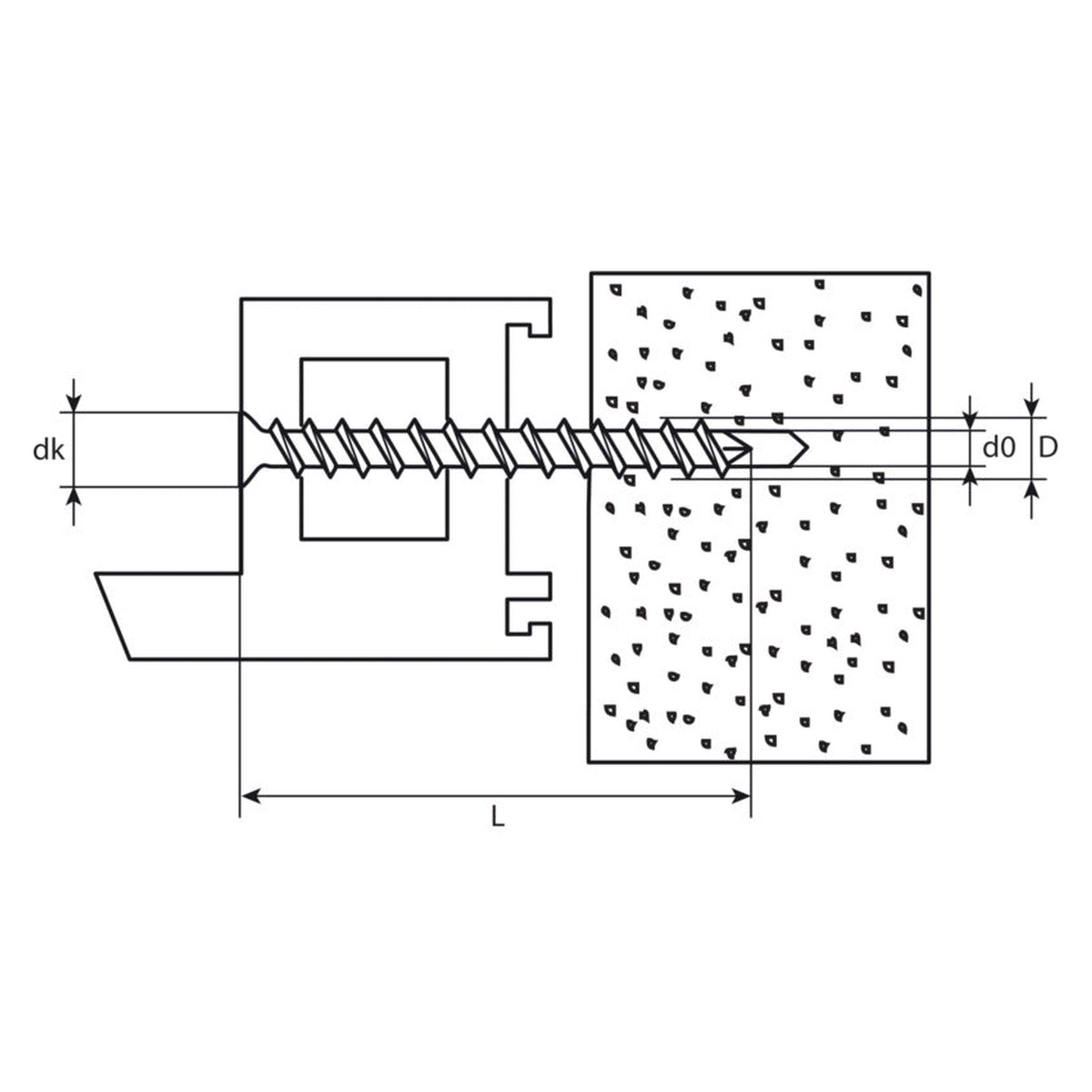

Was die Maße an Kopf und Gewinde bedeuten

• Bohrloch 6 mm: Vorgesehen ist ein Loch von 6 mm, das Gewinde erreicht außen 7,6 mm. Die Differenz ist der Werkstoff, den sich das Gewinde beim Eindrehen selbst wegschneidet.
• Kern 5,5 mm: Unter den Gewindegängen bleibt ein Kern von 5,5 mm stehen. Über die Ausführungen hinweg bleibt er gleich; die unterscheiden sich allein in der Länge.
• Bruchdrehmoment bis 20 Nm: Der Wert markiert, wo die Schraube beim Drehen versagt. Ein Anzugsmoment nennt er nicht und eine zulässige Last erst recht nicht.
• Verzinkte Oberfläche: Der Zinküberzug ist ein Ausführungsmerkmal. Ob er für eine bestimmte Einbaulage oder Umgebung ausreicht, folgt daraus nicht.

Häufige Fragen

Wie tief wird vorgebohrt und wie tief eingeschraubt?

Zum Bohrloch gehört hier ein Durchmesser, keine Tiefe. Bohrtiefe, Mindesteinschraubtiefe und Randabstand hängen am Verankerungsgrund, sind je Baustoff eigens vorgegeben und stehen in der Verarbeitungsvorgabe des Herstellers. Werte eines anderen Befestigungsmittels gelten dafür nicht.

Passt die Schraube in Lochstein, Porenbeton oder ein Kantholz?

Geführt wird die Bauart für Bimsstein, Blockbeton, Lochstein und Vollstein sowie für Holzkonstruktionen mit Kanthölzern. Ob Steinart, Steinfestigkeit, Randabstand und Einbaulage im konkreten Fall zusammenpassen, entscheidet sich am Objekt.

Lässt sich damit ein absturzsicherndes oder einbruchhemmendes Fenster befestigen?

Nein. Solche Elemente sind ebenso wie Befestigungen mit Brandschutzanforderungen ein Sonderfall auf baurechtlicher Grundlage, der einen statischen Nachweis oder einen Verwendbarkeitsnachweis einer Prüf- oder Zulassungsstelle voraussetzt. Zu dieser Reihe gehört weder ein solcher Nachweis noch eine Europäische Technische Bewertung; Kennwerte zu Tragfähigkeit oder Auszug führt sie ebenso wenig.
