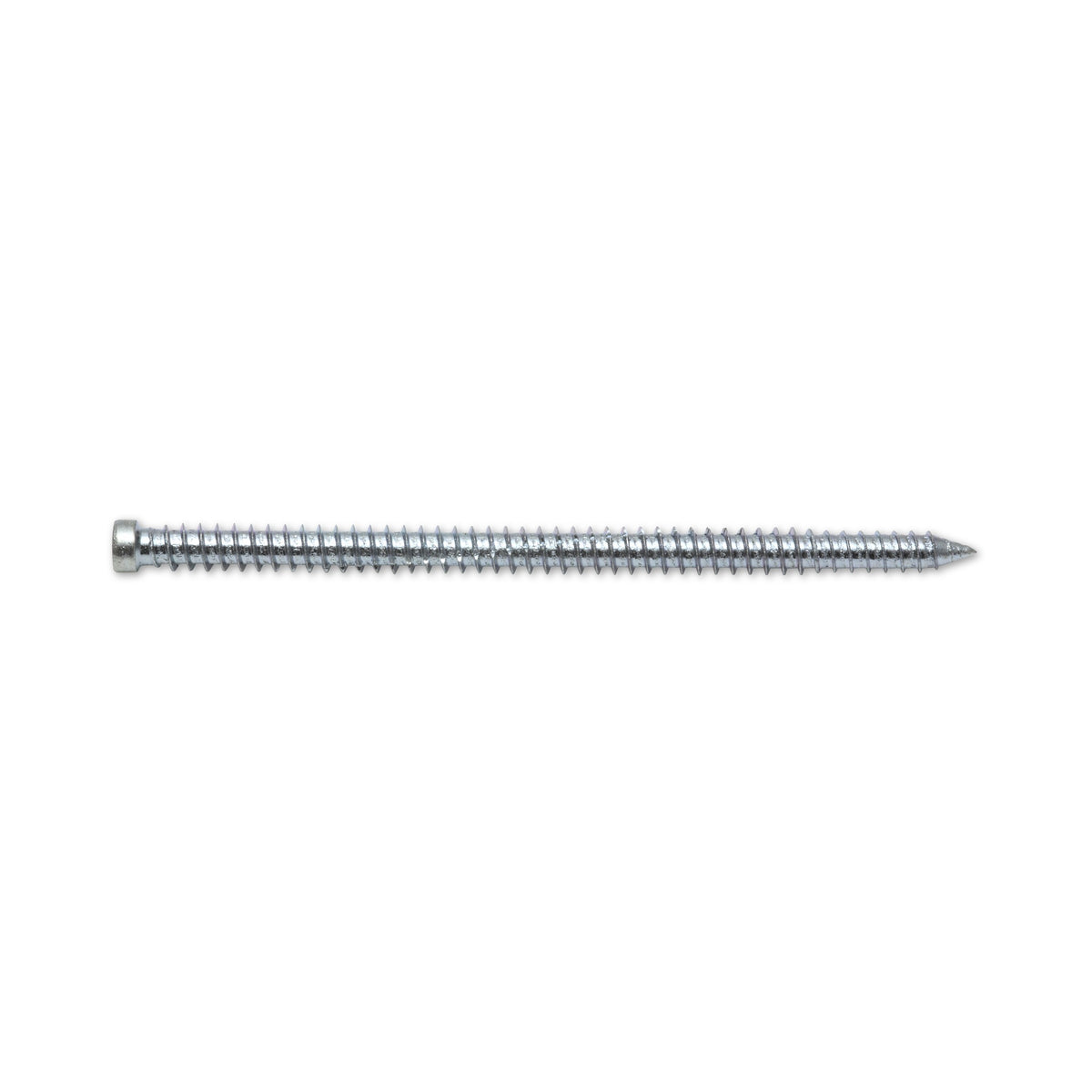

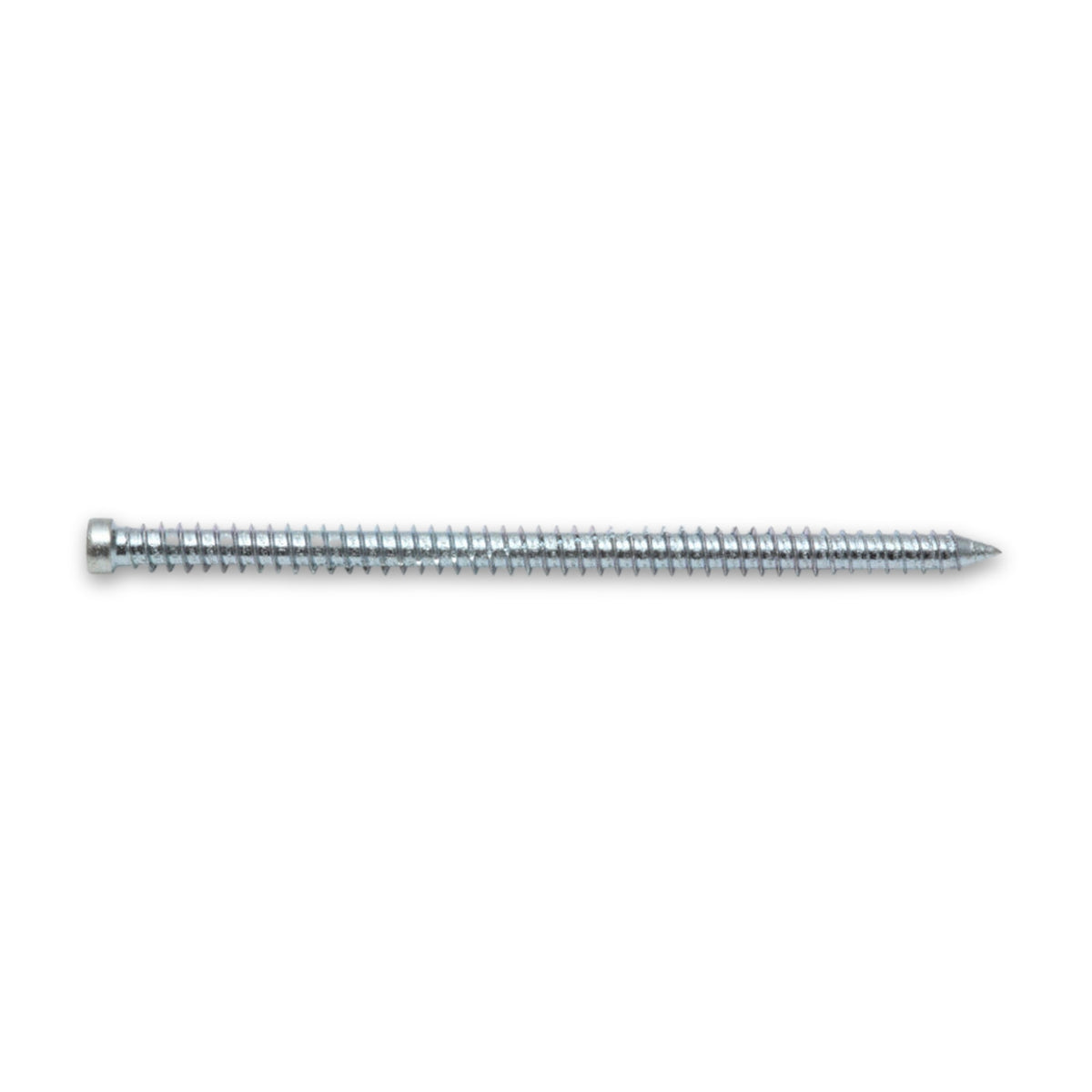

Rahmenschraube TX Zylinderkopf für Holzrahmen, verzinkt, 7,5 mm

Der Rahmen bleibt dort stehen, wo er ausgerichtet wurde

Beim Einbau eines Fenster- oder Türrahmens wird zuerst ausgerichtet und ausgekeilt, und dann soll sich nichts mehr verziehen. Das Vollgewinde dieser Bauart zieht sich formschlüssig in den Baustoff, ohne das Montageteil an den Baustoff heranzuziehen. Der eingestellte Abstand zwischen Rahmen und Leibung bleibt damit erhalten, und der Rahmen wird nicht über die Verschraubung verspannt.

Ein Kopf, der kaum breiter ist als das Gewinde

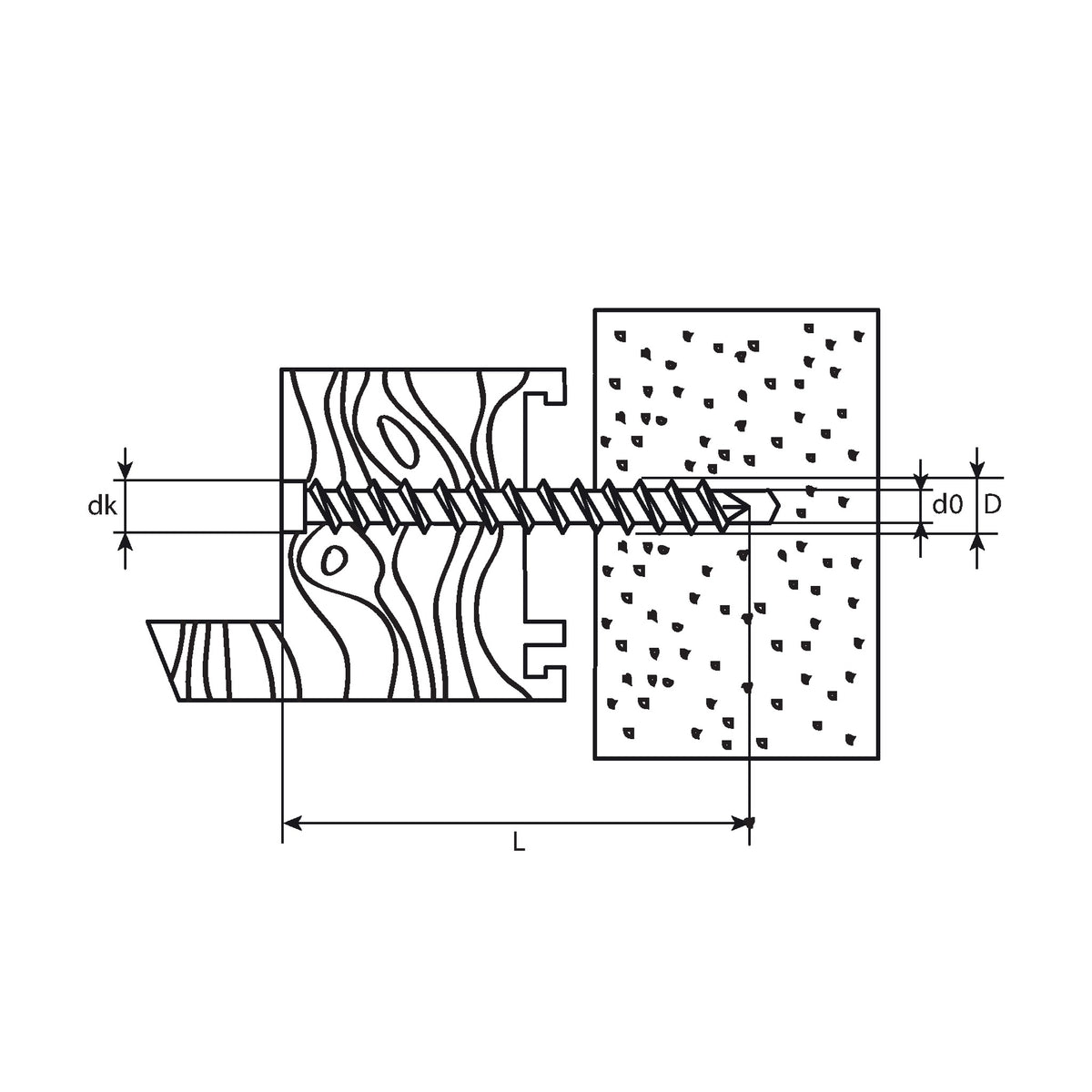

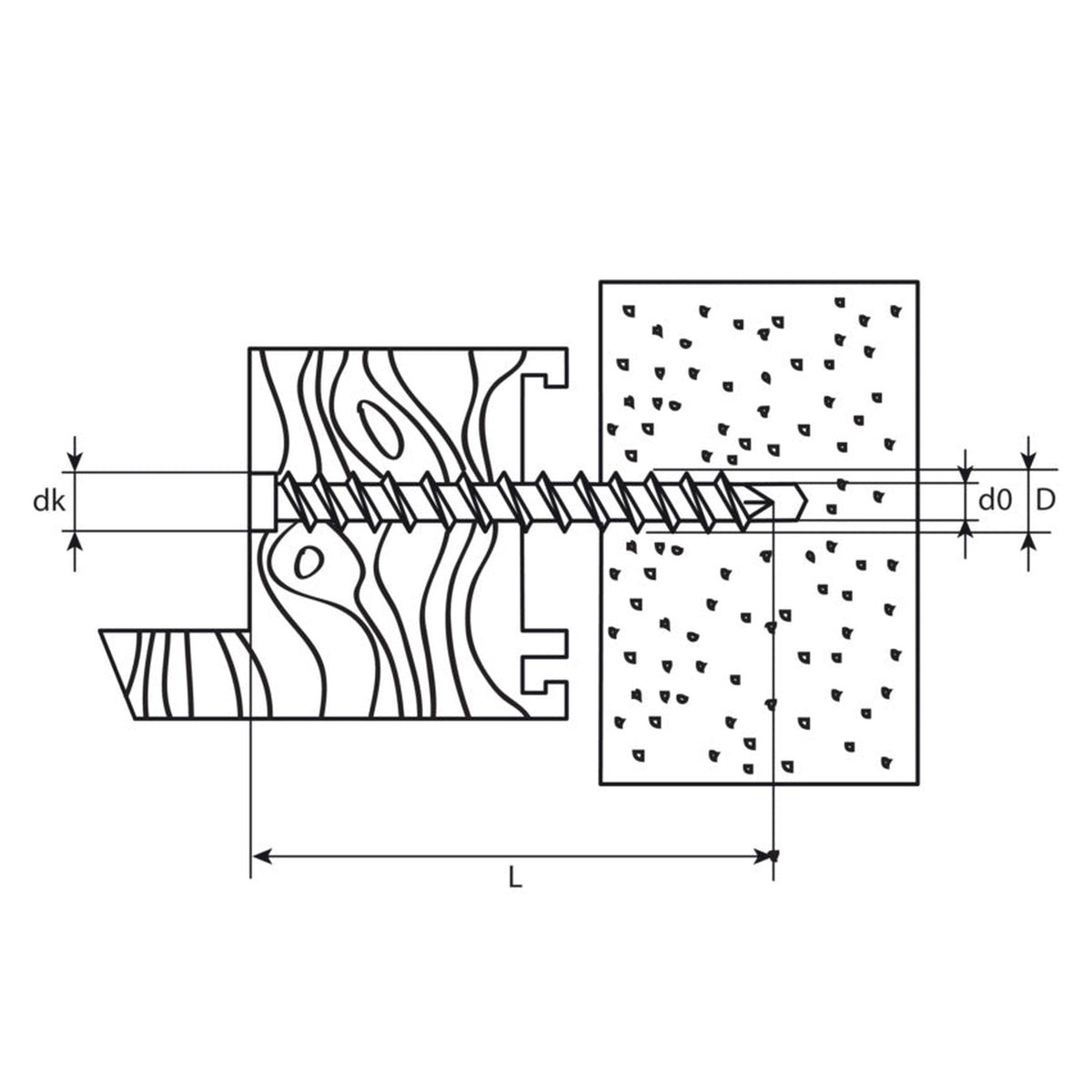

Acht Millimeter misst der Zylinderkopf, das Gewinde außen 7,6 mm. Diese schmale Bauform ist der Grund, warum bei versenkter Montage in Holzprofilen der Zylinderkopf vorgegeben ist; für Profile aus Aluminium und Kunststoff wird dagegen die Flachkopfausführung empfohlen, deren Kopf breiter aufliegt. Der Kern misst 5,5 mm und bleibt damit unter dem angegebenen Bohrloch von 6 mm, während das Gewinde darüber hinausgreift und sich sein Gegenstück selbst schneidet.

Was zur Ausführung gehört

• Antrieb TX30: Ein Innensechsrund dieser Größe, über alle Längen derselbe.
• Bruchdrehmoment 20 Nm: Die Grenze, an der die Schraube bricht, nicht der Wert, mit dem angezogen wird.
• Sechs Längen von 72 bis 182 mm: Die Länge richtet sich nach Rahmentiefe, Abstand zur Leibung und der Tiefe, die im Verankerungsgrund gebraucht wird.

Häufige Fragen

Welchen Teil der Lasten trägt die Verschraubung?

In der Fensterebene gelangen die Kräfte über Tragklötze und seitlich diagonal in den Baukörper. Über die Befestigungsmittel laufen die Kräfte, die rechtwinklig zur Fensterebene wirken. Eigengewicht, Wind und Nutzlasten müssen dabei zusammen sicher in die Außenwand geleitet werden.

Wie viele Befestigungspunkte sind üblich?

Für den Standardfall, also die überwiegende Zahl der Lochfenster in Wohnhäusern, gilt eine umlaufende mechanische Befestigung nach den Verarbeitungsvorgaben des Herstellers; genannt werden Abstände von 80 cm bei Holz und Aluminium, 70 cm bei PVC und 10 bis 15 cm zur Innenecke. Je nach Größe des Bauelements können weitere Punkte nötig werden.

Gilt das auch für absturzsichernde oder einbruchhemmende Fenster?

Solche Elemente sind zusammen mit Brandschutzanforderungen ein Sonderfall auf baurechtlicher Grundlage, der einen statischen Nachweis oder den Verwendbarkeitsnachweis einer Prüf- oder Zulassungsstelle voraussetzt. Dass eine Ausführung dieser Reihe einen solchen Nachweis mitbringt, ist damit nicht gesagt; ebenso wenig stehen hier Bohrdurchmesser, Bohrtiefen oder Mindesteinschraubtiefen für einen bestimmten Untergrund.
