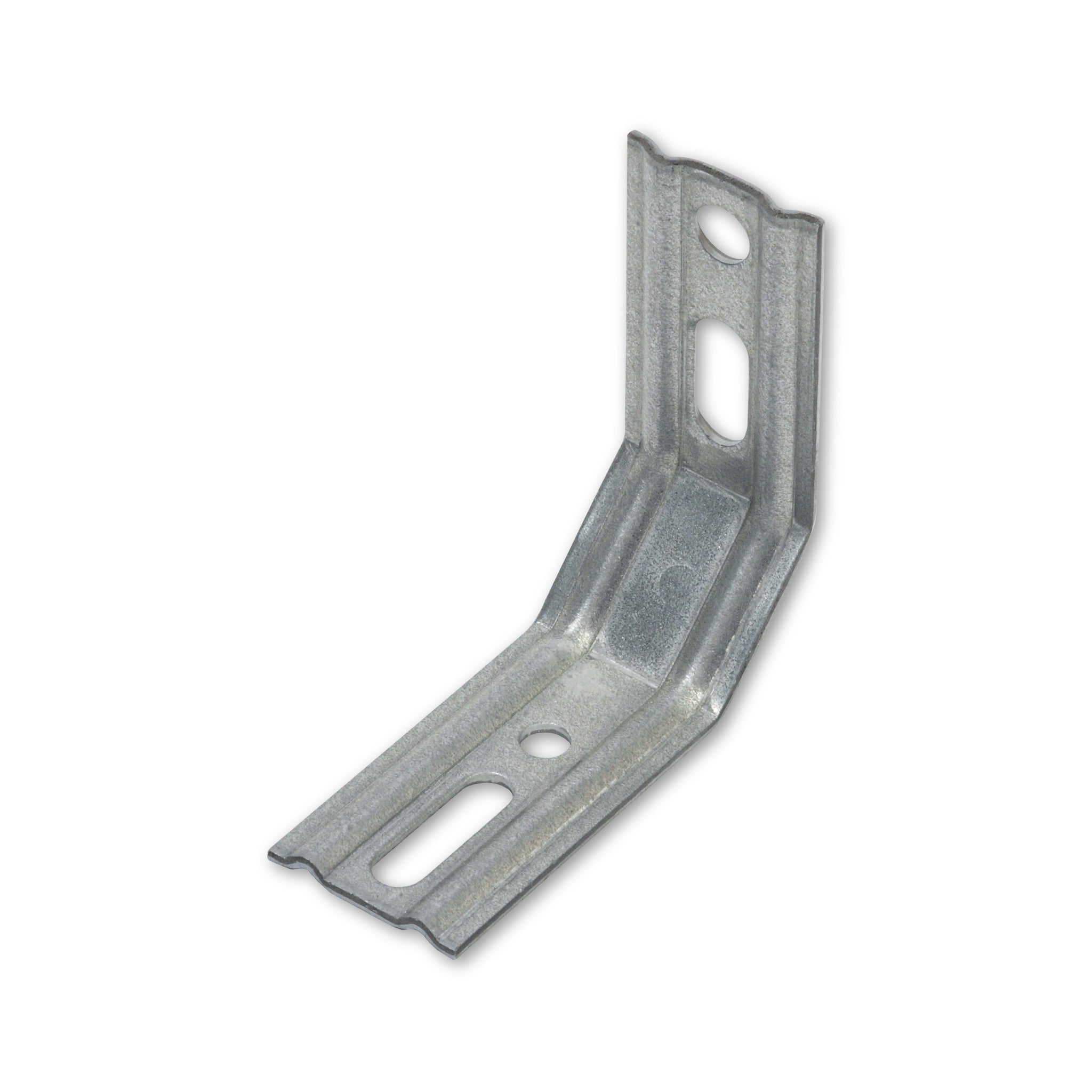

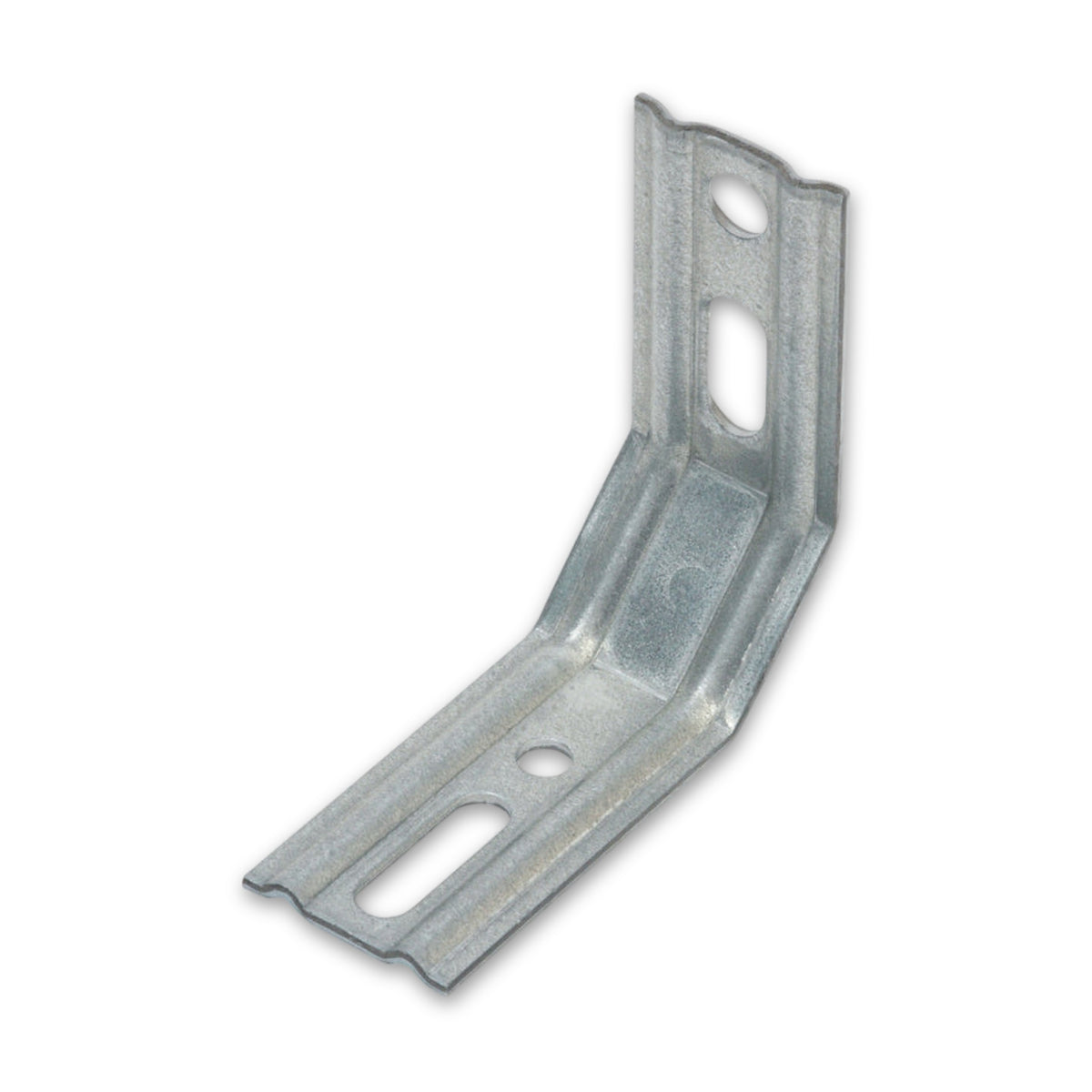

Rahmenwinkel mit Wulst 45 Grad, Stahl verzinkt, 70 × 30 × 2 mm

Zwei Winkel, die sich ineinanderschieben lassen

Beim Abhängen einer Decke steht der Abstand zur Rohdecke selten überall gleich fest. Die Geometrie dieser Bauform lässt zwei Winkel ineinandergreifen, sodass sich damit verschiedene Höhen überbrücken lassen; daher rührt der zweite Name Verstellwinkel. Die Ausführung mit 45 Grad gibt dem Profil zugleich eine abgewinkelte Form, die auch für die Führung von Kabeln genannt wird.

Am Fenster und unter der Decke

Genannt sind zwei Einsatzfelder. Beim Fenstereinbau dient der Winkel der Stabilisierung des Rahmens am Mauerwerk, wobei zwischen Kunststoff- und Holzrahmen nicht unterschieden wird. Bei der Deckenabhängung kommt das Ineinanderschieben zum Tragen, weil der Abstand zwischen Rohdecke und Unterkonstruktion nicht in jedem Raum gleich ausfällt.

Rundes Loch, Langloch, Bolzenloch

• Langloch über 25 mm: Statt einer festen Bohrung steht ein Schlitz von 25 mm Länge zur Verfügung. Auf dieser Strecke lässt sich die Lage der Verschraubung wählen, bevor festgezogen wird.
• Runde Löcher mit 6,4 mm: Das Maß nennt die Weite der Öffnung. Welches Verbindungsmittel hindurchgeht, folgt dem Anschluss und den Unterlagen zu diesem Artikel.
• Ein Bolzenloch mit 8,1 mm: Ein einzelnes, weiteres Loch ist als Bolzenloch geführt und unterscheidet sich damit in Maß und Zweck von den übrigen.

Häufige Fragen

Sind zwei Winkel aufeinander abgestimmt, wenn sie ineinandergreifen?

Möglich wird das Ineinanderschieben durch die Form des Profils. Wie weit zwei Teile dabei überlappen dürfen und was ein Anschluss an dieser Stelle braucht, ergibt sich aus dem bautechnischen Nachweis und den Montageunterlagen; aus der Beweglichkeit der Bauform folgt keine Aussage über die fertige Verbindung.

Warum hat die längste Ausführung mehr Löcher?

Mit der Länge wächst die Zahl der Schraubenlöcher, von zwei bei der kürzesten auf sechs bei der längsten Ausführung. Wie viele davon genutzt werden und wie viele Winkel an einen Anschluss gehören, gehört zum Bemessungsnachweis des Anschlusses.
