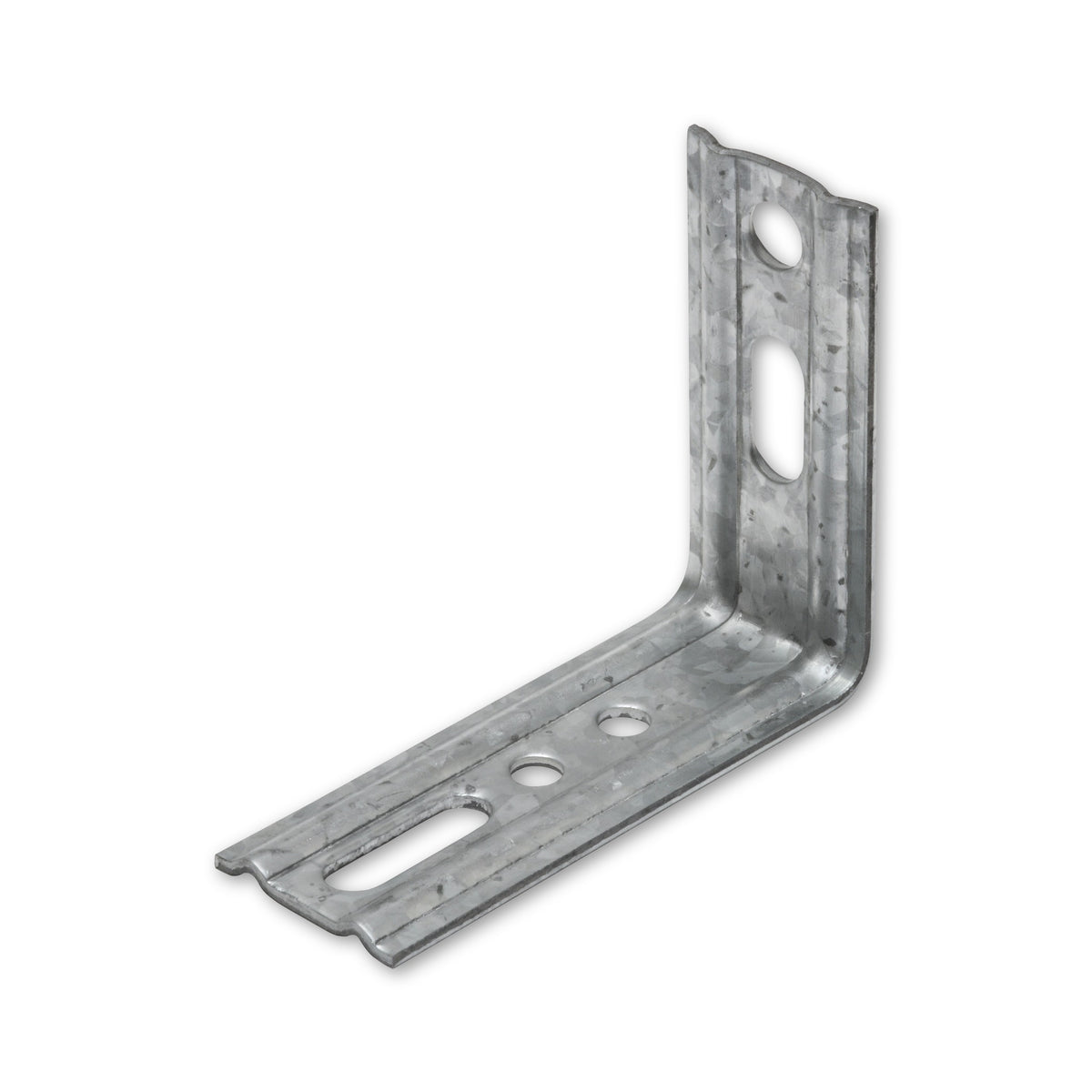

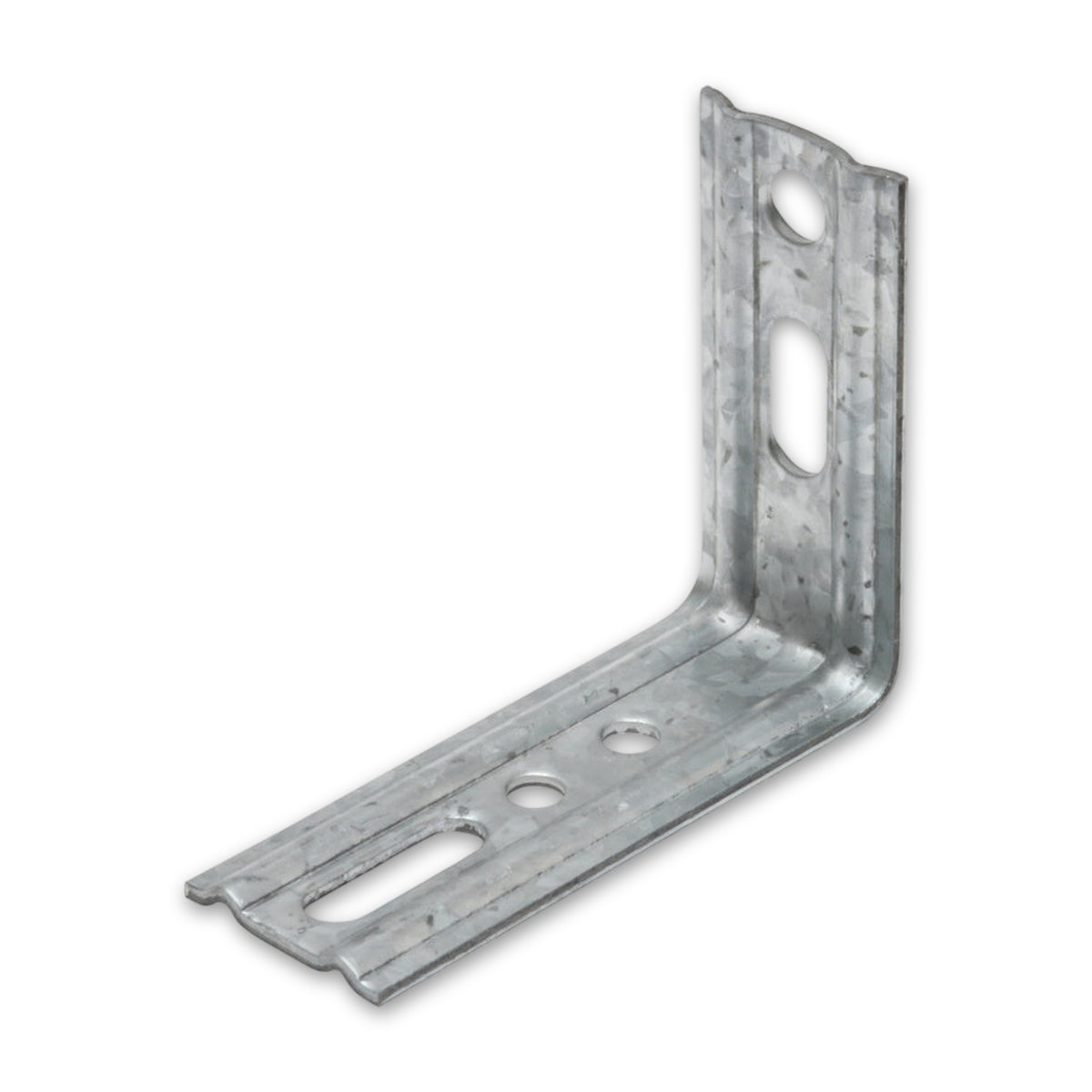

Rahmenwinkel mit Wulst 90 Grad, Stahl verzinkt

Ein Winkel für Fensterrahmen und Deckenabhängung

Der Rahmenwinkel aus Stahl, verzinkt, verbindet einen eingesetzten Fensterrahmen aus Kunststoff oder Holz mit dem Mauerwerk. Zwei Winkel lassen sich ineinanderschieben und überbrücken so beim Abhängen einer Decke unterschiedliche Höhen; daher der zweite Name Verstellwinkel. Die drei Längen unterscheiden sich in der Zahl der Schraubenlöcher.

Spielraum beim Ausrichten und ein eigenes Loch für den Bolzen

Alle drei Längen haben dieselbe Langlochlänge von 25 mm und ein Bolzenloch von 8,1 mm Durchmesser. Im Langloch bleibt beim Ansetzen der Schraube etwas Spielraum, das Bolzenloch nimmt einen dickeren Bolzen auf als die Löcher mit 6,4 mm.

Mehr Schraubenlöcher bei größerer Länge

Mit der Länge wächst die Zahl der Schraubenlöcher; wer mehr Befestigungspunkte braucht, greift zur längeren Ausführung. Die genaue Verteilung je Länge steht in den technischen Daten.

Anwendung beim Fenstereinbau und in der Deckenabhängung

Beim Fenstereinbau setzt der Handwerker den Winkel zwischen Rahmen und Mauerwerk, wählt die Schraube passend zum Baustoff und nutzt das Langloch zum Ausrichten vor dem Anziehen. Im Trockenbau kommt er bei der Deckenabhängung zum Einsatz, wenn der Abstand zur Rohdecke von Punkt zu Punkt schwankt.

Wo eine zusätzliche Prüfung nötig ist

Für tragende Anschlüsse braucht es einen eigenen bautechnischen Nachweis; Art, Länge, Anzahl und Anordnung der Schrauben sowie die zulässige Überlappung zweier ineinandergeschobener Winkel ergeben sich daraus, nicht aus dem sichtbaren Lochbild oder der gewählten Länge. Im Freien oder in Feuchträumen reicht die verzinkte Oberfläche allein nicht; dafür sind eigens geeignete Werkstoffe oder Beschichtungen vorgesehen.

Häufige Fragen

Eignet sich der Winkel für Fensterrahmen aus Kunststoff und aus Holz?

Ja, gleichermaßen für beide Rahmenmaterialien. Welche Schraube zu Mauerwerk und Rahmen passt, richtet sich nach dem Baustoff vor Ort.

Wie viel Höhenunterschied lässt sich mit zwei ineinandergeschobenen Winkeln ausgleichen?

Die Geometrie erlaubt ein Ineinanderschieben; ein fester Zahlenwert für die zulässige Überlappung ist nicht angegeben. Das klärt der bautechnische Nachweis des Vorhabens, unabhängig von der gewählten Länge.

Was unterscheidet diesen Winkel von der abgewinkelten Ausführung?

Der Winkel zwischen den Schenkeln und damit die Einbaulage. Die abgewinkelte Ausführung ist ein eigener Artikel mit eigenem Zuschnitt, Angaben dazu gelten nicht für diesen Rahmenwinkel.

Reicht die verzinkte Oberfläche für den Außenbereich?

Nein, aus der Angabe verzinkt allein folgt keine Eignung für Feuchträume oder das Freie. Dafür sind eigens geeignete Werkstoffe oder Beschichtungen vorgesehen, etwa nichtrostender Stahl oder feuerverzinkte Ausführungen.
