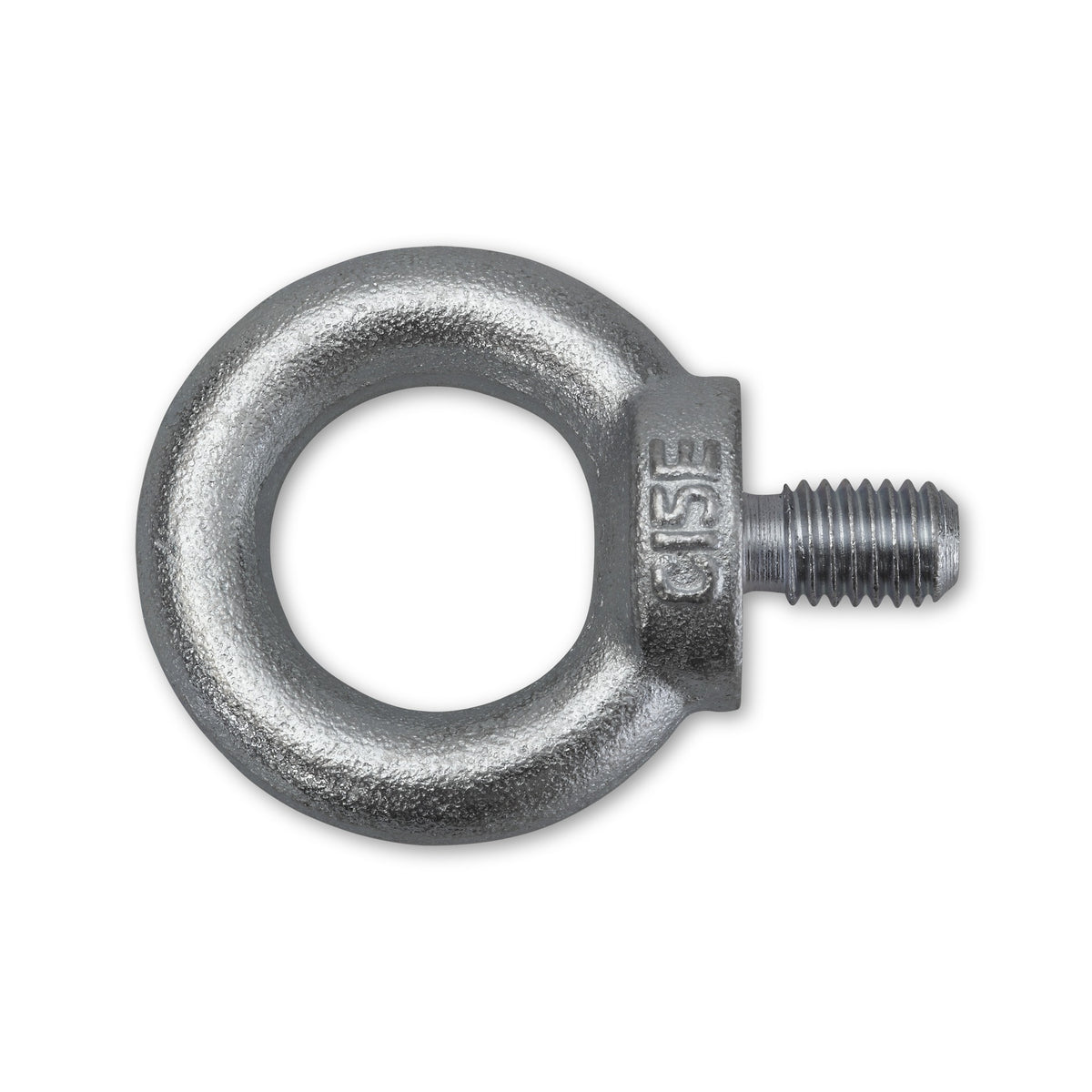

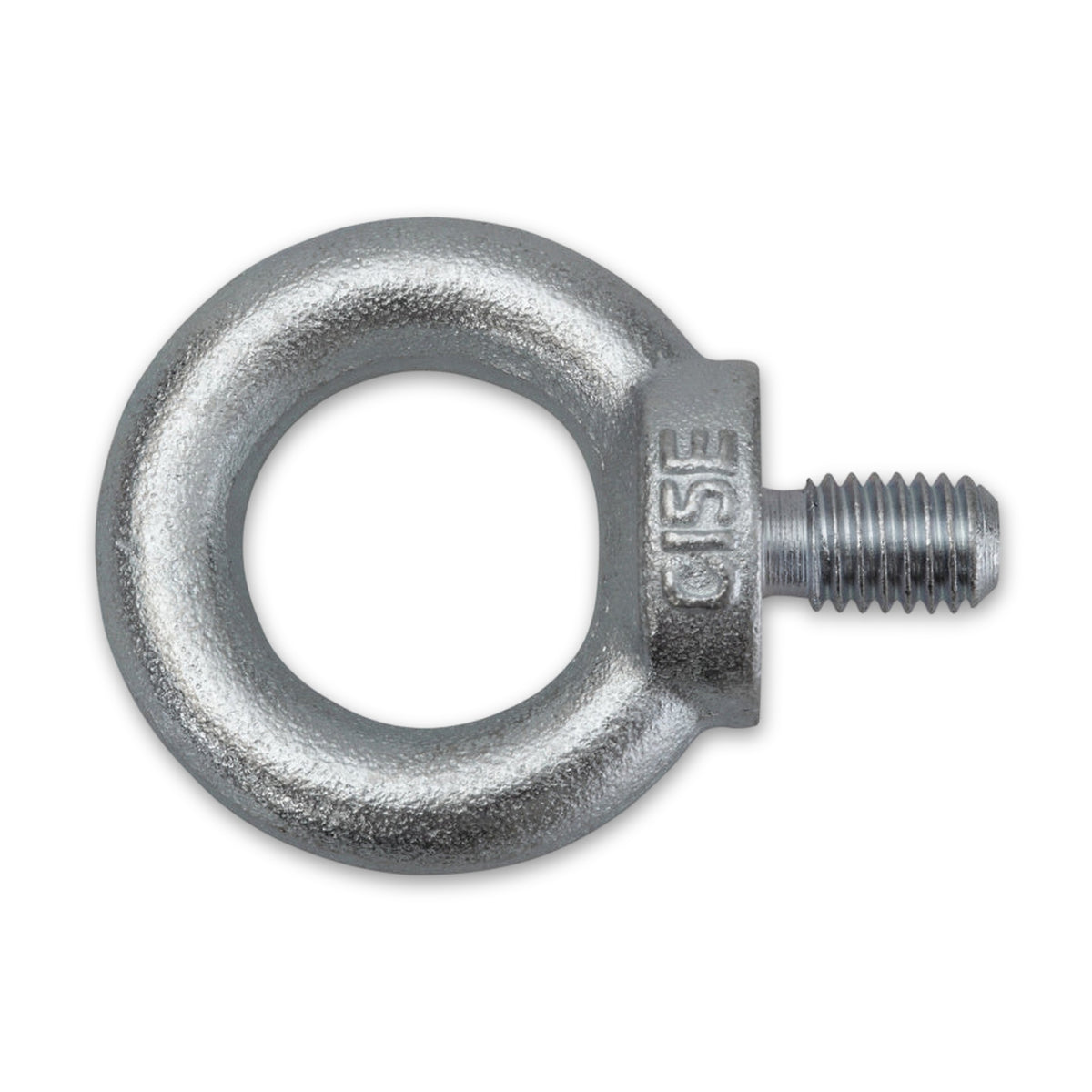

Ringschraube geschmiedet, Einsatzstahl verzinkt, DIN 580

Die Ringschraube mit geschlossenem Auge wird in ein metrisches Innengewinde am Bauteil eingedreht und gibt Haken, Schäkel oder Anschlagmittel dort einen festen Punkt. Sie ist geschmiedet, aus Einsatzstahl C15E (1.1141) gefertigt, verzinkt und trägt die Normangabe DIN 580. Fünf Gewindegrößen von M6 bis M16 stehen zur Wahl, die Nennlänge gehört jeweils fest zur Größe.

Ein fester Anschlagpunkt an Motor, Getriebe und Schaltschrank

Ringschrauben dieser Bauart bleiben üblicherweise dauerhaft an Motoren, Schaltschränken oder Getrieben, damit diese transportiert werden können. Sie ist für Hebe- und Tragetätigkeiten mit hohen Anforderungen vorgesehen. Üblich sind sie im Maschinen-, Metall- und Schaltschrankbau, in der Instandhaltung und in der Industriemontage.

Das Gewinde am Bauteil bestimmt die Ausführung

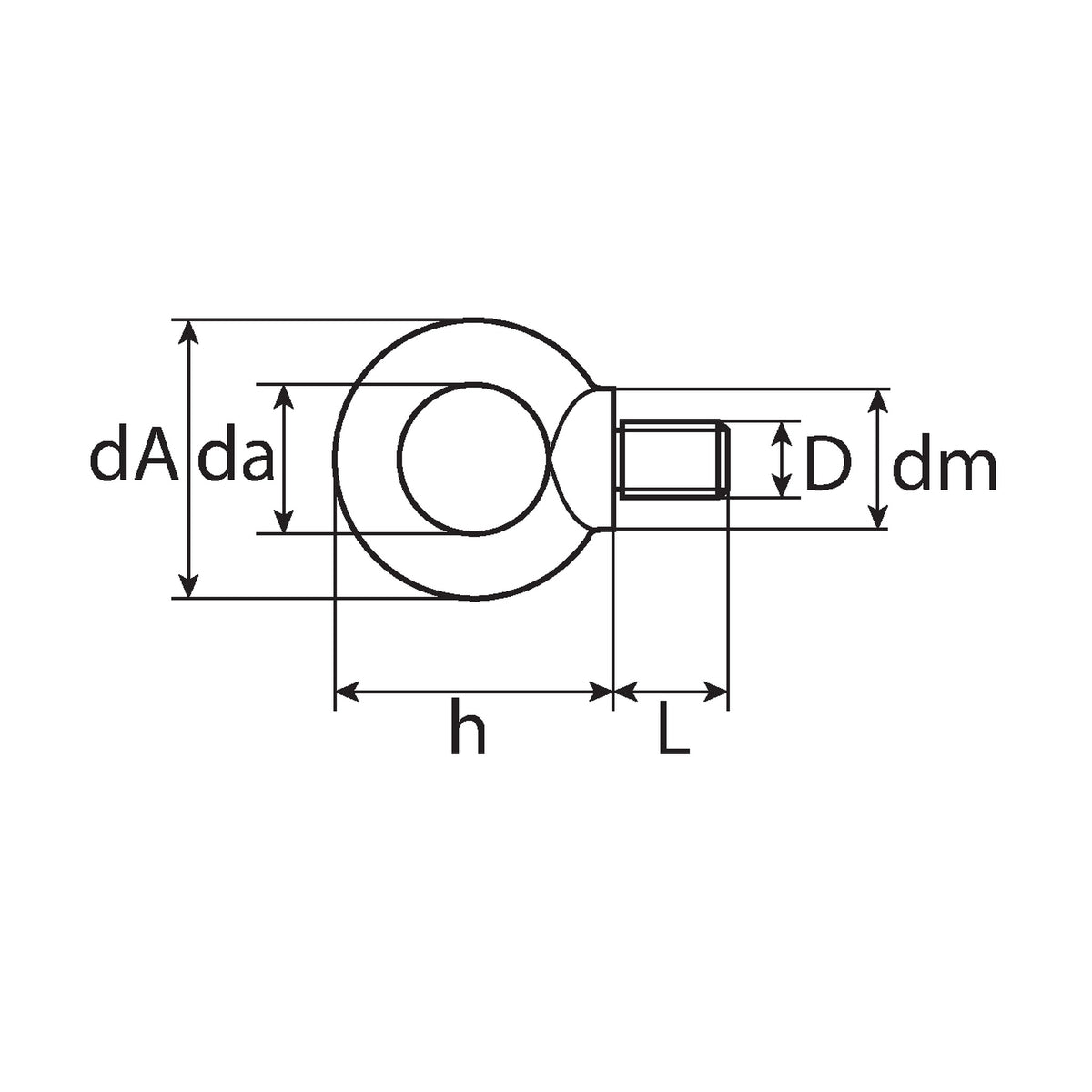

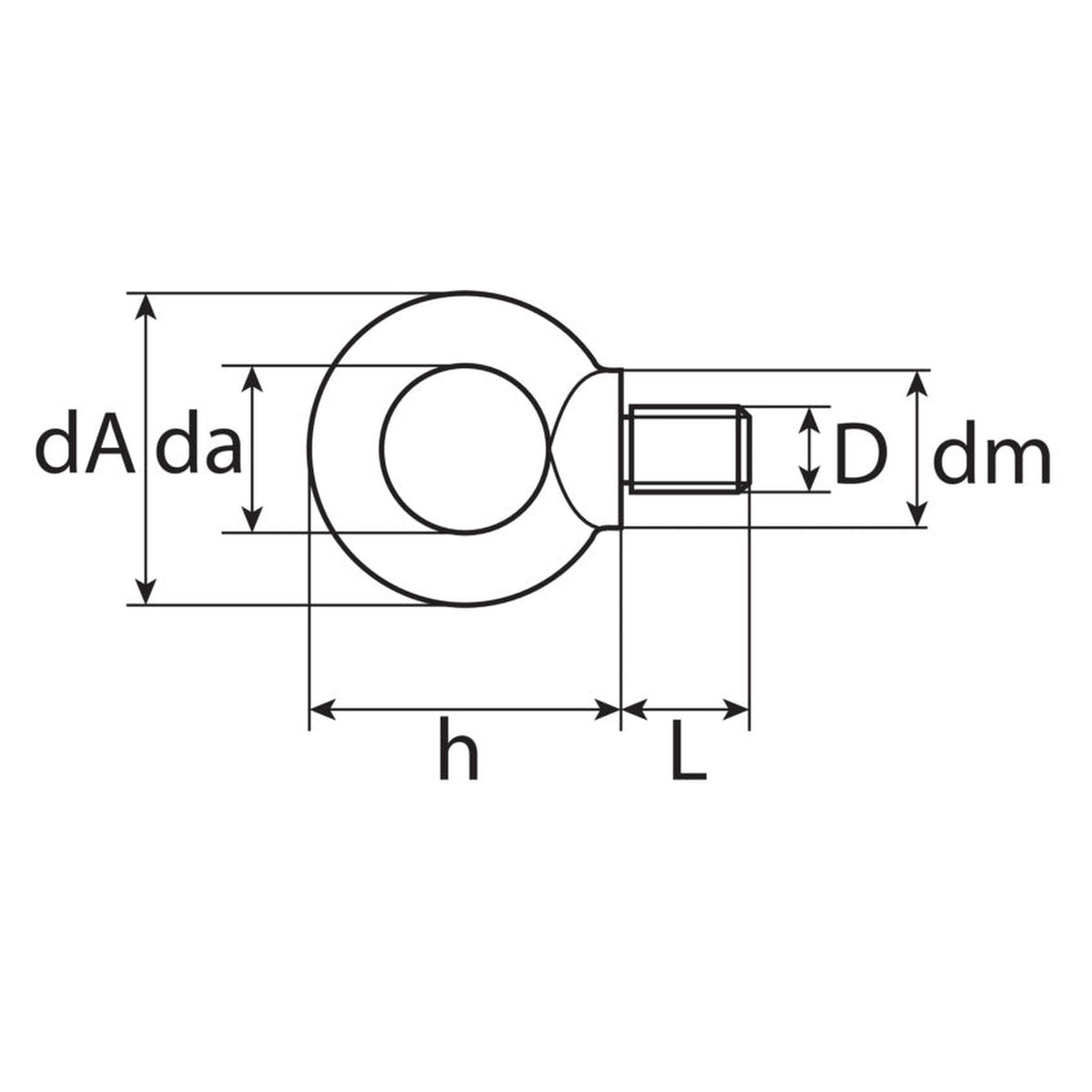

• Gewinde und Länge: Das Innengewinde im Bauteil legt die Gewindegröße fest. Die Nennlänge lässt sich nicht frei wählen, ab M10 wachsen auch Auge und Höhe.
• Auge: Es muss den Haken oder Schäkel aufnehmen können. Der Augendurchmesser liegt je nach Größe zwischen 20 und 35 mm.
• Zugrichtung: Gezogen wird in Achsrichtung. Zug quer zur Ringebene ist auszuschließen, für geneigten Zug gilt bei Ringschrauben dieser Norm eine Grenze von 45° Neigungswinkel.
• Bauteil: Es muss die eingeleiteten Kräfte ohne Verformung aufnehmen.
• Wechselnder Einsatz: Wird die Ringschraube wechselnd an verschiedenen Gegenständen eingesetzt, etwa an Großwerkzeugen, ist eine Gewindegröße mehr vorzusehen als beim dauerhaften Anbau.

Häufige Fragen

Wie tief muss das Gewinde im Bauteil sein?

Tief genug, damit die Ringschraube ganz eingedreht ist und mit ihrer Auflagefläche eben aufliegt. Ein Anbieter von Ringschrauben nach DIN 580 empfiehlt mindestens die Nennlänge plus die halbe Gewindegröße. Ein Sackloch wird so tief gebohrt, dass die Fläche aufliegen kann.

Was gilt bei einer Durchgangsbohrung?

Von der Gegenseite wird eine Mutter ganz und fest aufgedreht, keine Flachmutter. Reicht die Gewindelänge aus, kommt zusätzlich eine Scheibe dazu.

Welche Ringschraube gehört in Holz oder Mauerwerk?

Dafür führt SWG eigene Ringschrauben mit Holzgewinde, im Mauerwerk zusammen mit einem Dübel. Diese Ringschraube hat ein metrisches Regelgewinde und braucht ein passendes Gegengewinde im Bauteil.

Eignet sich die Ringschraube zum Sichern von Personen oder zum Zurren von Ladung?

Nein, dafür ist sie nicht vorgesehen. Das gilt auch für Auffang- und Rettungsausrüstung, Spielgeräte und das Abschleppen. Zum Zurren und Spannen von Ladung führt SWG eigene Zurrösen.

Was ist im Freien oder in Feuchträumen zu beachten?

Dort sind geeignete Werkstoffe oder Oberflächenbeschichtungen zu verwenden, zum Beispiel nichtrostender Stahl oder Feuerverzinkung. Ringschrauben sollten leicht geölt und trocken gelagert werden. Vor jedem Gebrauch gehört ein Blick auf Korrosion und Verformung dazu.
